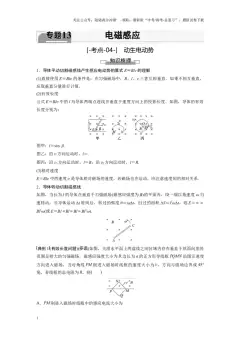

13 电磁感应
[-考点-04-] 动生电动势
1．导体平动切割磁感线产生感应电动势的算式E＝Blv 的理解
(1)直接使用E＝Blv 的条件是：在匀强磁场中，B、l、v 三者互相垂直．如果不相互垂直，
应取垂直分量进行计算．
(2)有效长度
公式E＝Blv 中的l 为导体两端点连线在垂直于速度方向上的投影长度．如图，导体的有效
长度分别为：
图甲：l＝sin β.
图乙：沿v 方向运动时，l＝.
图丙：沿v1方向运动时，l＝R；沿v2方向运动时，l＝R.
(3)相对速度
E＝Blv 中的速度v 是导体相对磁场的速度，若磁场也在运动，应注意速度间的相对关系．
2．导体转动切割磁感线
如图，当长为l 的导体在垂直于匀强磁场(磁感应强度为B)的平面内，绕一端以角速度ω 匀
速转动，当导体运动Δt 时间后，转过的弧度θ＝ωΔt，扫过的面积ΔS＝l2ωΔt，则E＝＝＝
Bl2ω(或E＝Bl＝Bl＝Bl＝Bl2ω)．
典例1 (有效长度问题)(多选)如图，光滑水平面上两虚线之间区域内存在垂直于纸面向里的
范围足够大的匀强磁场，磁感应强度大小为B.边长为a 的正方形导线框PQMN 沿图示速度
方向进入磁场，当对角线PM 刚进入磁场时线框的速度大小为v，方向与磁场边界成45°
角，若线框的总电阻为R，则( )
A．PM 刚进入磁场时线框中的感应电流大小为
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．PM 刚进入磁场时线框所受安培力大小为
C．PM 刚进入磁场时两端的电压为
D．PM 进入磁场后线框中的感应电流逐渐变小
典例2 (平动切割磁感线)(多选)如图所示，三角形金属导轨EOF 上放有一金属杆AB，在外
力作用下，使AB 保持与OF 垂直，从O 点开始以速度v 匀速右移，该导轨与金属杆均由粗
细相同的同种金属制成，则下列判断正确的是( )
A．电路中的感应电流大小不变
B．电路中的感应电动势大小不变
C．电路中的感应电动势逐渐增大
D．电路中的感应电流逐渐减小
典例3 (转动切割磁感线)如图所示，在半径为R 的圆形区域内存在垂直于平面向里的匀强
磁场，磁感应强度为B，圆外无磁场．一根长为2R 的导体杆ab 水平放置，a 端处在圆形磁
场的下边界，现使杆绕a 端以角速度ω 逆时针匀速旋转180°，在旋转过程中( )
A．b 端的电势始终高于a 端
B．ab 杆的电动势最大值E＝BR2ω
C．全过程中，ab 杆平均电动势＝BR2ω
D．当杆旋转θ＝120°时，ab 间电势差Uab＝BR2ω
1.(2021·安徽怀宁二中月考)如图所示，abc 为一金属导体，ab＝bc＝l，置于均匀磁场B 中，
当导体以速度v 向右运动时，ac 上产生的感应电动势为( )
A.Blv
B.Blv
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C.Blv
D.Blv＋Blv
2.如图所示，平行导轨间距为d，其左端接一个电阻R，匀强磁场的磁感应强度为B，方向
垂直于平行金属导轨所在平面向上．一根金属棒与导轨成θ 角放置，金属棒与导轨的电阻
均不计．当金属棒沿垂直于棒的方向以恒定的速度v 在导轨上滑行时，通过电阻R 的电流
大小是( )
A.
B.
C.
D.
3.(2023·上海市模拟)如图所示，由均匀导线制成的半径为R 的圆环，以速度v 匀速进入一
磁感应强度大小为B 的匀强磁场．当圆环运动到图示位置(∠aOb＝90°)时，a、b 两点的电
势差Uab为( )
A.BRv
B.BRv
C．－BRv
D．－BRv
4.如图所示，PQRS 为一正方形导线框，它以恒定速度向右进入以MN 为边界的匀强磁场中，
磁场方向垂直线框平面向里，MN 与水平方向成45°角，E、F 分别为PS 和PQ 的中点．则(
)
A．当E 点经过边界MN 时，感应电流最大
B．当P 点经过边界MN 时，感应电流最大
C．当F 点经过边界MN 时，感应电流最大
D．当Q 点经过边界MN 时，感应电流最大
5.如图所示，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v 沿与
棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小为E，将此棒弯成长度相
等且相互垂直的两段，置于与磁感应强度相互垂直的平面内，当它沿两段折线夹角角平分
线的方向以速度v 运动时，棒两端的感应电动势大小为E′.则等于( )
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A. B. C．1 D.
6.如图所示，导线OA 长为l，在方向竖直向上、磁感应强度为B 的匀强磁场中以角速度ω
沿图中所示方向绕通过悬点O 的竖直轴旋转，导线OA 与竖直方向的夹角为θ.则OA 导线中
的感应电动势大小和O、A 两点电势高低的情况分别是( )
A．Bl2ω O 点电势高
B．Bl2ω A 点电势高
C．Bl2ωsin2θ O 点电势高
D．Bl2ωsin2 θ A 点电势高
7.(多选)在农村，背负式喷雾器是防治病虫害不可缺少的重要农具，其主要由压缩空气装置、
橡胶连接管、喷管和喷嘴等组成．给作物喷洒农药的情景如图甲所示，摆动喷管，可将药
液均匀喷洒在作物上．一款喷雾器的喷管和喷嘴均由金属制成，喷管摆动过程可简化为图
乙所示，设ab 为喷管，b 端有喷嘴，总长为L.某次摆动时，喷管恰好绕ba 延长线上的O
点以角速度ω 在纸面内沿逆时针方向匀速摆动，且始终处于垂直纸面向里的磁感应强度为
B 的匀强磁场中，若Oa 距离为，则喷管在本次摆动过程中( )
A．a 端电势高
B．b 端电势高
C．a、b 两端的电势差为BL2ω
D．a、b 两端的电势差为BL2ω
8.(多选)如图所示是法拉第制作的世界上第一台发电机的模型原理图．把一个半径为r 的铜
盘放在磁感应强度大小为B 的匀强磁场中，使磁感线水平向右垂直穿过铜盘，铜盘安装在
水平的铜轴上．两块铜片C、D 分别与转动轴和铜盘的边缘接触．G 为灵敏电流计．现使
铜盘按照图示方向以角速度ω 匀速转动，则下列说法正确的是( )
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．C 点电势一定低于D 点电势
B．圆盘中产生的感应电动势大小为Bωr2
C．电流计中的电流方向为由a 到b
D．铜盘不转动，所加磁场磁感应强度均匀减小，则铜盘中产生顺时针方向的感应电流(从
左向右看)
9.(多选)(2022·山东卷·12)如图所示，xOy 平面的第一、三象限内以坐标原点O 为圆心、半
径为L 的扇形区域充满方向垂直纸面向外的匀强磁场．边长为L 的正方形金属框绕其始终
在O 点的顶点、在xOy 平面内以角速度ω 顺时针匀速转动，t＝0 时刻，金属框开始进入第
一象限．不考虑自感影响，关于金属框中感应电动势E 随时间t 变化规律的描述正确的是(
)
A．在t＝0 到t＝的过程中，E 一直增大
B．在t＝0 到t＝的过程中，E 先增大后减小
C．在t＝0 到t＝的过程中，E 的变化率一直增大
D．在t＝0 到t＝的过程中，E 的变化率一直减小
10.如图所示，直角三角形金属框abc 放置在匀强磁场中，磁感应强度大小为B，方向平行
于ab 边向上．当金属框绕ab 边以角速度ω 逆时针转动(俯视)时，a、b、c 三点的电势分别
为φa、φb、φc.已知bc 边的长度为l.下列判断正确的是( )
A．φa＞φc，金属框中无电流
B．φb＞φc，金属框中电流方向沿abca
C．Ubc＝－Bl2ω，金属框中无电流
D．Uac＝Bl2ω，金属框中电流方向沿acba
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
11.(多选)(2021·山东潍坊期末)如图所示，等边三角形导体框abc 边长为l，bd⊥ac，导线框
绕轴bd 以角速度ω 匀速转动，导体框所在空间有竖直向上磁感应强度为B 的匀强磁场.下
列说法正确的是( )
A.导体框中无感应电流
B.导体框中产生正弦交变电流
C.a、d 两点间电势差为0
D.a、d 两点间电势差大小为Bl2ω
12.如图所示，半径为r 的金属圆盘在垂直于盘面向里的磁感应强度为B 的匀强磁场中，绕
O 轴以角速度ω 沿逆时针方向匀速运动，则通过电阻R 的电流的方向和大小是(金属圆盘的
电阻不计)( )
A．由c 到d，I＝
B．由d 到c，I＝
C．由c 到d，I＝
D．由d 到c，I＝
13.如图甲所示，两根足够长的水平放置的平行的光滑金属导轨，导轨电阻不计，间距为
L，导轨间电阻为R.PQ 右侧区域处于垂直纸面向里的匀强磁场中，磁感应强度大小为B；
PQ 左侧区域两导轨间有一面积为S 的圆形磁场区，该区域内磁感应强度随时间变化的图象
如图乙所示，取垂直纸面向外为正方向，图象中B0和t0都为已知量.一根电阻为r、质量为
m 的导体棒置于导轨上，0～t0时间内导体棒在水平外力作用下处于静止状态，t0时刻立即
撤掉外力，同时给导体棒瞬时冲量，此后导体棒向右做匀速直线运动，且始终与导轨保持
良好接触.求：
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)0～t0时间内导体棒ab 所受水平外力的大小及方向；
(2)t0时刻给导体棒的瞬时冲量的大小.
