架构文档化三大误区,90%的团队都踩坑!4+1视图模型帮你避雷(距考试43天)

    在软件系统日益复杂的今天，架构文档化已成为项目成功的关键因素。据统计，缺乏规范架构文档的项目，其维护成本比有文档的项目高出47%。今天我们将深入解析软件架构文档化的核心模型与方法，帮助你在实际项目中构建清晰、可维护的架构文档。

一、架构文档化的核心价值

架构文档不仅仅是“文档”，而是团队沟通的桥梁、技术决策的依据和系统演进的蓝图。有效的架构文档能够：

二、4+1视图模型深度解析

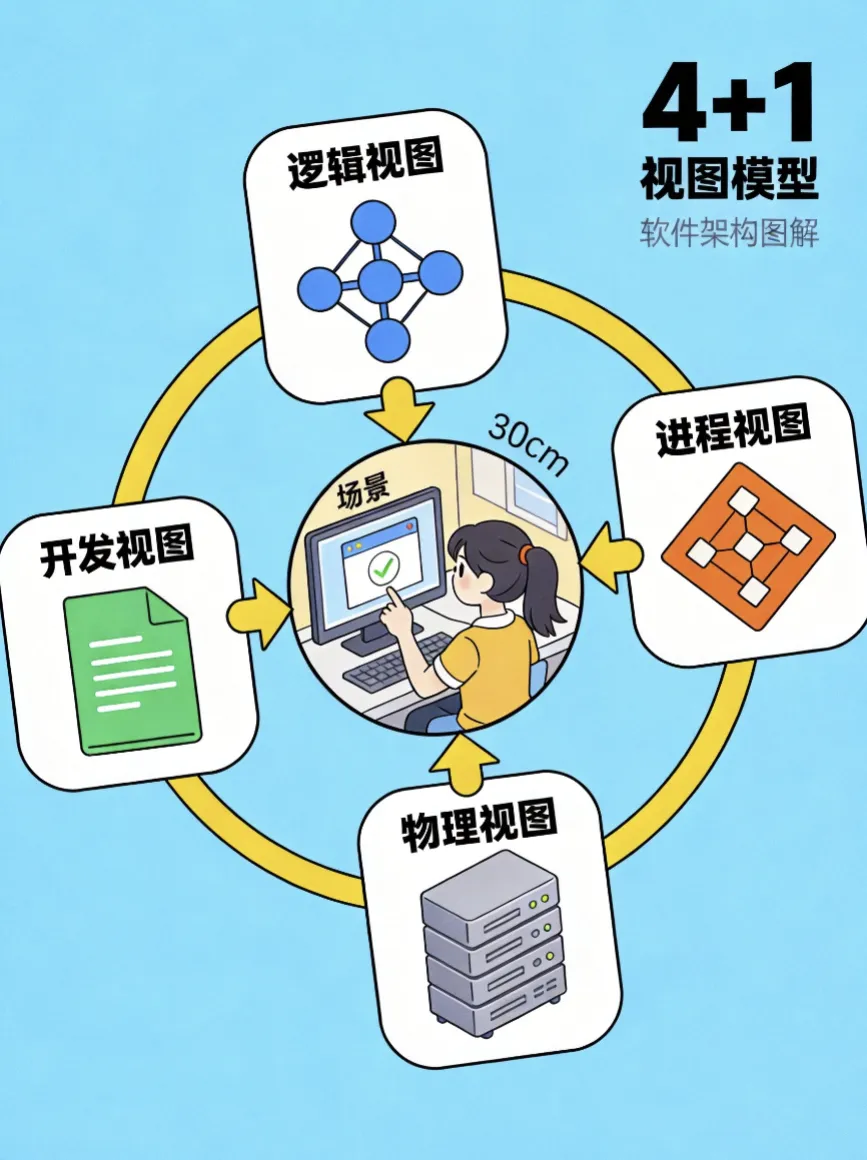

    4+1视图模型由Philippe Kruchten于1995年提出，是描述软件架构最经典的多视图方法。它通过五个视图从不同视角描述系统，满足不同利益相关者的关注点。

1. 逻辑视图（Logical View）

 逻辑视图描述系统的功能结构和静态组织，关注“系统做什么”。它通过类图、包图等UML图展示系统的主要类、接口及其关系，面向业务分析师、产品分析师、产品经理和开发人员。

2. 开发视图（Development View）

开发视图关注代码在开发环境中的静态组织，描述如何将系统分解为可独立开发、测试和维护的模块、库或组件。面向开发人员和项目经理。

3. 进程视图（Process View）

进程视图捕捉系统的并发和同步特征，描述系统运行时的动态行为：进程、线程、服务如何创建和销毁，如何通信和同步。面向架构师和性能优化人员。

4. 物理视图（Physical View）

物理视图描述软件到硬件的映射关系，关注系统的物理部署结构。面向运维人员和系统工程师。

5. 场景视图（Scenario View）

场景视图通过典型的使用场景（用例）将前四个视图串联起来，验证架构设计的合理性。面向所有利益相关者。

三、C4模型：分层可视化方法

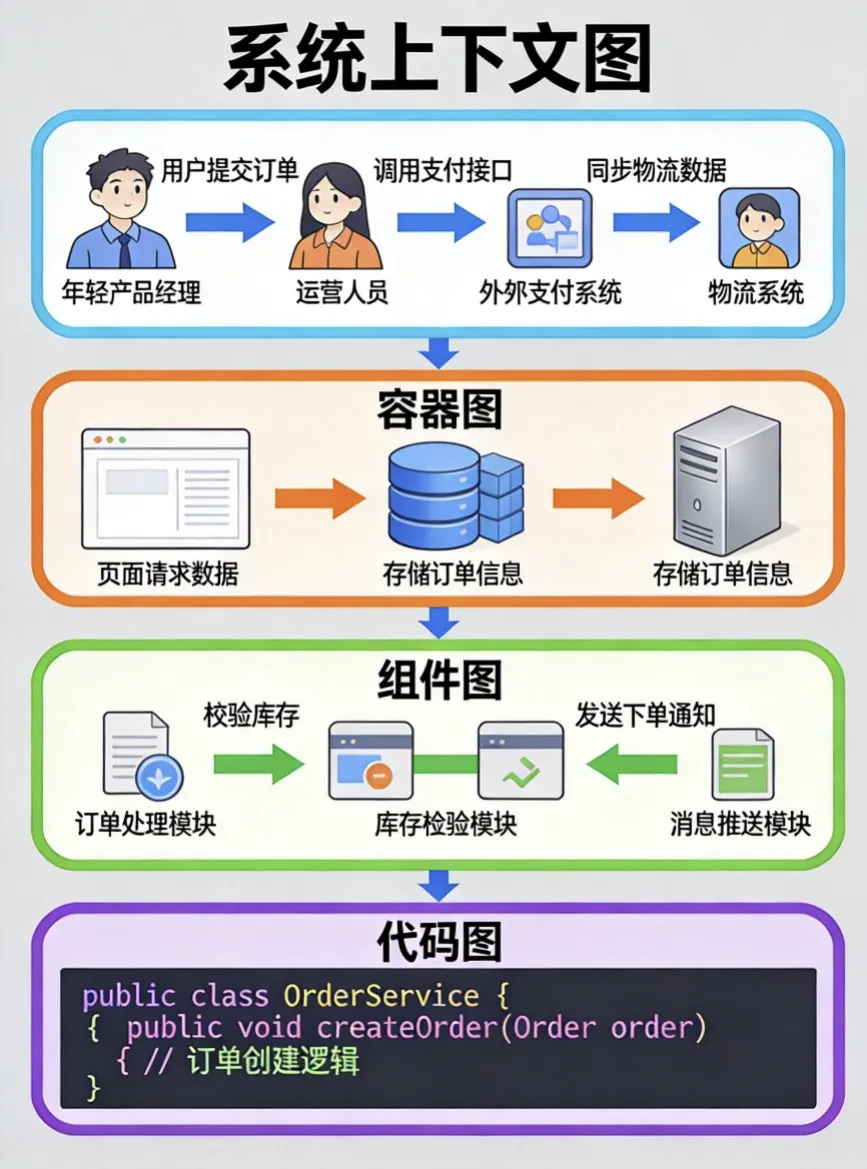

    C4模型由Simon Brown提出，通过四个层次（Context、Container、Component、Code）从宏观到微观分层描述系统架构。

1. 系统上下文图（Context）

最高层视图，定义系统边界，展示系统与外部用户、外部系统的交互关系。面向所有人员，包括非技术人员。

2. 容器图（Container）

描述系统的高层技术结构，展示可独立运行/部署的应用程序或数据存储单元及其交互关系。面向技术相关人员。

3. 组件图（Component）

放大特定容器，展示其内部的主要逻辑组件及其关系。面向负责该容器的开发人员和架构师。

4. 代码图（Code）

最细粒度视图，展示组件内部的具体类、接口、对象及其关系。面向实现和维护该组件的开发人员。

四、架构视图分类

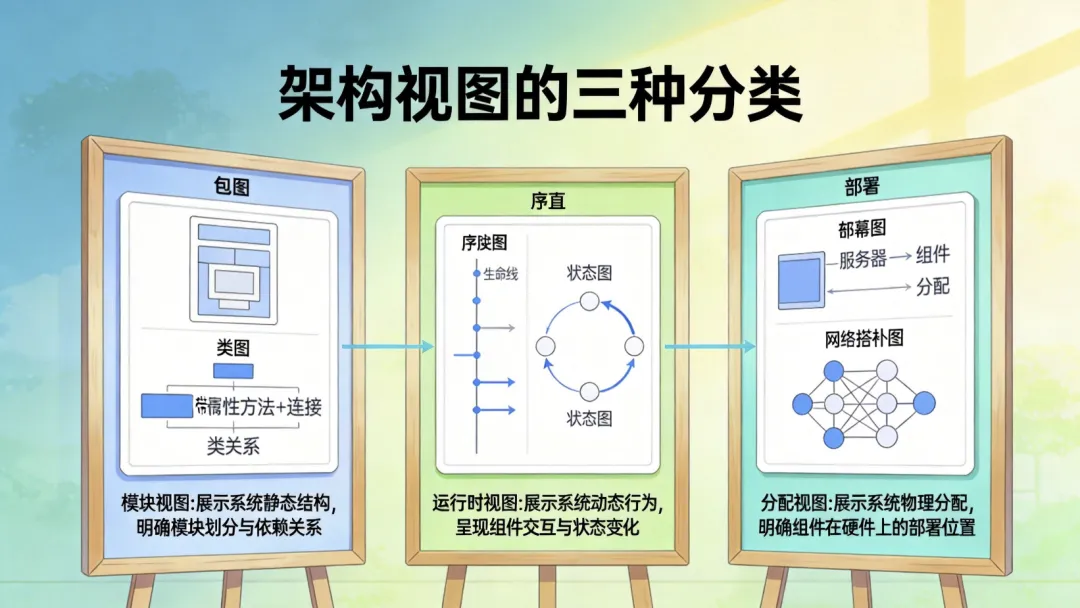

根据关注点的不同，架构视图可分为三大类：

1. 模块视图（Module View）

关注系统的静态结构，描述系统如何分解为模块、包、类等实现单元。典型表达方式：UML类图、包图、组件图。

2. 运行时视图（Runtime View）

关注系统的动态行为，描述系统运行时的进程、线程、服务及其交互。典型表达方式：UML时序图、活动图、状态图。

3. 分配视图（Allocation View）

关注系统与环境的关系，描述软件如何映射到硬件、开发团队等资源。典型表达方式：UML部署图、网络拓扑图。

五、架构文档化最佳实践

有效的架构文档应遵循以下最佳实践：

多视图描述

适度的抽象层级

记录设计决策

保持文档更新

面向受众编写

六、记忆口诀大全

4+1视图总口诀：

“逻辑开发进程物，场景串联四视图

逻辑功能静组织，开发代码包模块

进程并发动态行，物理部署硬映射

场景用例来验证，架构合理多视角”

C4模型分层口诀：

“上下文定边界，容器技术高层建

组件逻辑内部拆，代码实现类与面”

视图分类速记：

“模块静，运行动，分配环境资源用

三类视图各侧重，全面描述架构宏”

文档化最佳实践口诀：

“多视图，适度抽，记决策，保更新

面向受众写文档，架构清晰项目顺”

七、选择题实战演练

1. 在4+1视图模型中，哪个视图负责描述系统的并发和同步特征？

A. 逻辑视图

B. 开发视图

C. 进程视图

D. 物理视图

答案：C

解析：进程视图（Process View）捕捉系统的并发和同步特征，描述系统运行时的动态行为。逻辑视图关注功能结构，开发视图关注代码组织，物理视图关注硬件映射。

2. C4模型中，容器图（Container Diagram）主要面向的受众是：

A. 非技术人员

B. 技术相关人员

C. 仅开发人员

D. 仅运维人员

答案：B

解析：容器图面向技术相关人员（架构师、开发人员、运维人员）。系统上下文图面向所有人员包括非技术人员，组件图和代码图面向具体开发人员。

3. 架构文档中记录“为什么选择Redis而不是Memcached做缓存”属于以下哪种实践？

A. 多视图描述

B. 架构决策记录（ADR）

C. 适度的抽象层级

D. 面向受众编写

答案：B

解析：记录关键设计决策的背景、选项、决策理由属于架构决策记录（ADR），有助于未来维护和决策追溯。

4. 关于模块视图与运行时视图的区别，正确的是：

A. 模块视图关注动态行为，运行时视图关注静态结构

B. 模块视图关注静态结构，运行时视图关注动态行为

C. 两者都关注静态结构

D. 两者都关注动态行为

答案：B

解析：模块视图（Module View）描述系统的静态分解和组织；运行时视图（Runtime View）描述系统运行时的动态行为和交互。

5. 在架构文档化中，以下哪项不是推荐的最佳实践？

A. 记录所有类的详细实现

B. 使用多视图方法全面描述

C. 保持文档与代码同步更新

D. 面向不同受众调整详略程度

答案：A

解析：架构文档应保持适度的抽象层级，避免过度详细到每个类的实现，这会导致文档臃肿且难以维护。详细实现应通过代码本身体现。
