嵌入式系统软件定时器:突破硬件限制的“时间魔法”!

在智能家居设备中，灯光需要根据预设时间自动开关；在工业机器人控制系统中，电机需要精确到毫秒级的转速调节；在物联网传感器网络中，数据需要定时采集并上传……这些看似简单的功能背后，都离不开一个关键组件——定时器。然而，当项目需求超过MCU内置的2-8个硬件定时器时，工程师们该如何实现数十甚至上百个定时任务？软件定时器，正是破解这一难题的“时间魔法”。

一、硬件定时器的“先天不足”

以STM32F103C8T6为例，这款常用的ARM Cortex-M3芯片仅有4个通用定时器。若每个定时任务独占一个硬件定时器，很快就会耗尽资源。更棘手的是，硬件定时器与CPU高度耦合：直接操作寄存器配置的定时器，移植到不同平台时需要重写底层驱动；而基于中断的定时任务若优先级设置不当，还会引发系统卡顿甚至崩溃。

某农业灌溉系统的开发案例颇具代表性：系统需同时实现土壤湿度传感器定时采集、水泵自动启停、远程控制指令响应等功能。若仅用硬件定时器，仅传感器数据采集就需要3个定时器（每10秒采集一次，需区分温湿度、光照、PH值），再加上水泵控制、通信超时检测等任务，硬件资源瞬间告急。

二、软件定时器：用程序模拟的“虚拟时钟”

软件定时器的核心思想是“以一敌百”：通过一个硬件定时器（如SysTick）产生固定频率的中断（通常为1ms），每次中断时递增全局计数器tickCnt，所有软件定时器通过比较当前tickCnt与预设的到期时间match，判断是否触发回调函数。这种架构带来三大优势：

1. 数量无限制：理论上可创建任意数量的软件定时器，仅受内存限制。
2. 解耦设计：定时逻辑与硬件无关，移植时只需修改底层tick中断配置。
3. 动态管理：支持运行时创建/销毁定时器，灵活应对需求变化。

1. 数据结构：数组 vs 链表

软件定时器的实现方式主要分为数组结构和链表结构，两者各有适用场景：

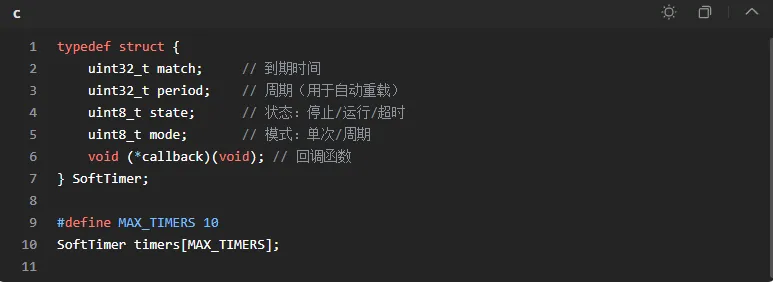

数组结构：简单高效，适合固定任务

优势：

• 内存分配固定，无动态内存碎片风险。
• 查询效率高（直接索引访问）。

劣势：

• 数量固定，无法动态扩展。
• 即使未使用的定时器仍需轮询，浪费CPU资源。

适用场景：任务数量明确且固定的系统，如家电控制器。

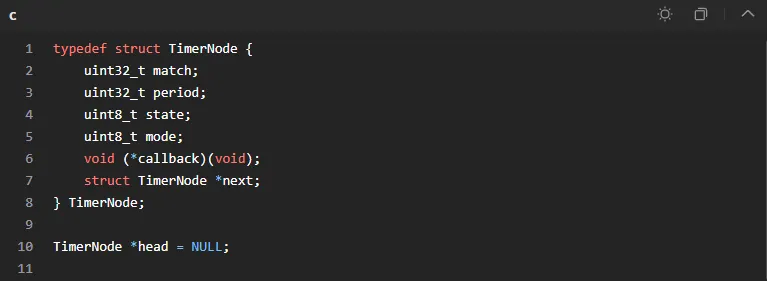

链表结构：灵活扩展，适合动态任务

优势：

• 动态创建/销毁节点，节省内存。
• 仅维护活跃定时器，减少无效查询。

劣势：

• 指针操作增加代码复杂度。
• 频繁动态分配可能导致内存碎片。

适用场景：任务数量变化大的系统，如物联网网关。

2. 核心操作：初始化、启动、更新

以数组结构为例，软件定时器的完整实现流程如下：

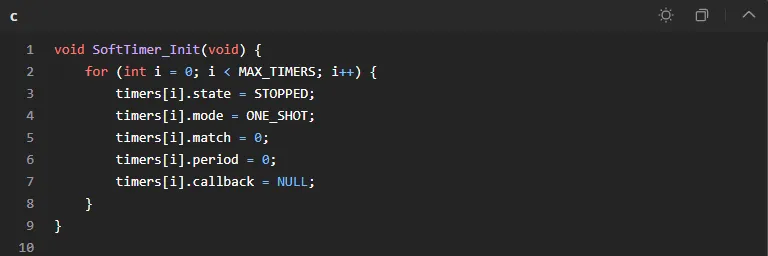

（1）初始化：清零所有定时器

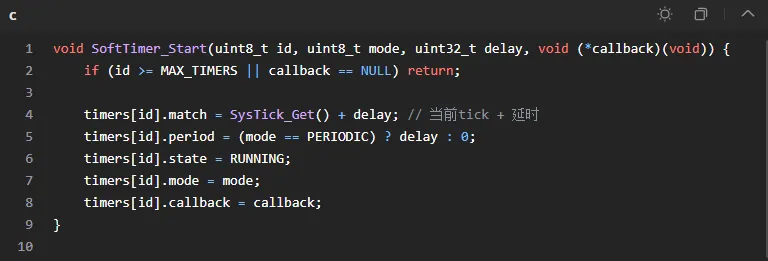

（2）启动：配置定时器参数

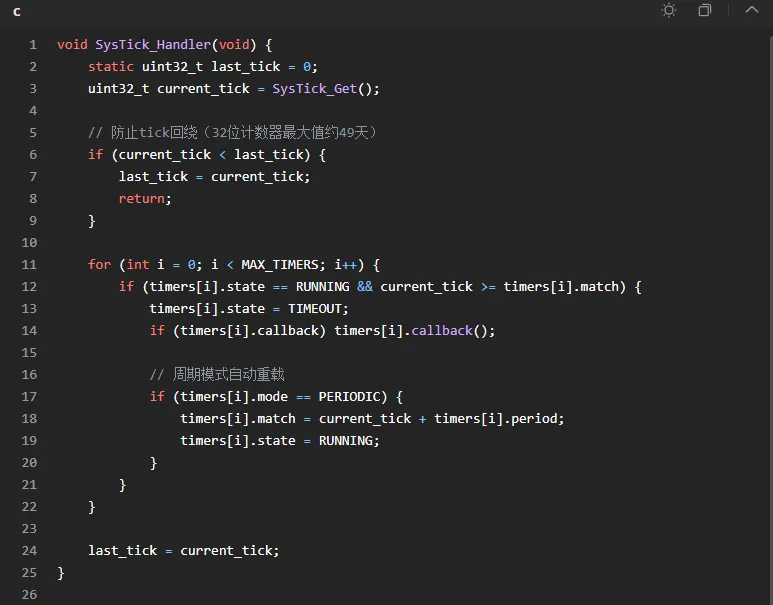

（3）更新：在tick中断中检查定时器状态

三、实战案例：智能灌溉系统的软件定时器应用

某智能灌溉系统需实现以下功能：

1. 每10秒采集一次土壤湿度传感器数据。
2. 根据湿度值自动启停水泵（湿度<30%启动，>70%停止）。
3. 支持远程手动控制水泵。
4. 每24小时上报一次设备状态。

1. 硬件定时器配置

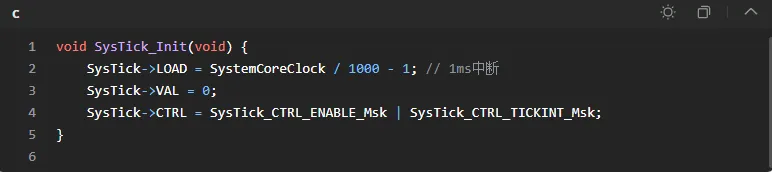

使用STM32的SysTick作为时间基准，配置为1ms中断：

2. 软件定时器实现

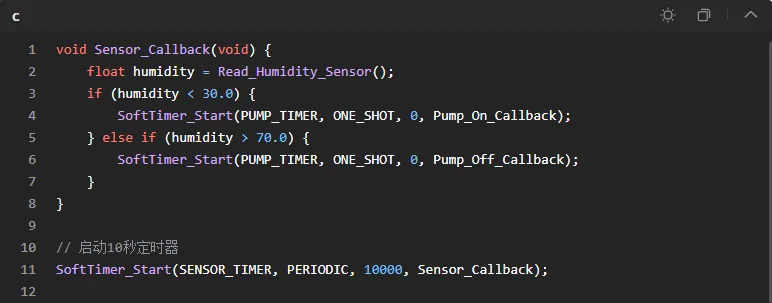

（1）传感器数据采集定时器

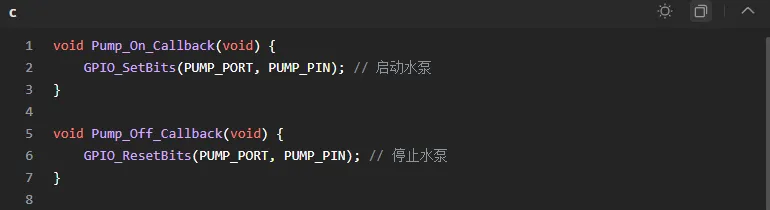

（2）水泵控制定时器

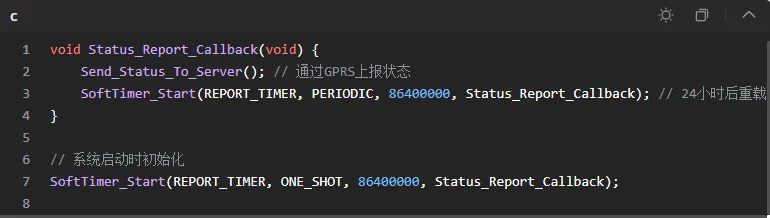

（3）状态上报定时器

3. 性能优化

• 任务分级

  将传感器采集（10秒）和状态上报（24小时）设为低优先级，水泵控制（即时响应）设为高优先级。
• 时间补偿

  在回调函数中记录实际执行时间，动态调整match值以补偿中断处理延迟。
• 混合结构

  对高频定时器（如PWM生成）使用数组结构，低频定时器（如状态上报）使用链表结构。

四、常见问题与解决方案

1. 定时器精度不足

问题：软件定时器依赖硬件tick中断，若中断处理时间过长或被高优先级中断打断，会导致定时误差。

解决方案：

• 使用高精度外部晶振（如32.768kHz）作为时钟源。
• 优化中断服务程序，减少耗时操作（如将数据缓存，在主循环中处理）。
• 采用时间补偿算法，记录实际执行时间并调整后续定时。

2. 资源竞争与死锁

问题：在tick中断中调用回调函数时，若回调函数涉及阻塞操作（如I2C通信），可能导致中断嵌套死锁。

解决方案：

• 在中断中仅设置标志位，在主循环中处理回调函数。
• 使用RTOS的任务通知机制，将中断与任务解耦。

3. 内存溢出

问题：链表结构中频繁的malloc/free可能导致内存碎片。

解决方案：

• 预分配静态内存池，用位图管理空闲节点。
• 对定时器数量设置上限，避免无限制创建。

五、未来趋势：软件定时器与RTOS的融合

随着嵌入式系统复杂度提升，软件定时器正与RTOS深度融合：

• FreeRTOS

  提供xTimerCreate、xTimerStart等API，支持动态内存管理和任务通知。
• RT-Thread

  通过硬件定时器+软件定时器组合，实现微秒级精度。
• Zephyr

  采用分层架构，底层硬件定时器抽象为timer_driver，上层提供统一的软件定时器接口。

从智能家居到工业自动化，从物联网到航空航天，软件定时器已成为嵌入式系统中不可或缺的“时间管家”。它不仅突破了硬件资源的限制，更通过灵活的架构设计，让开发者能够轻松应对复杂多变的定时需求。未来，随着RTOS的普及和硬件性能的提升，软件定时器必将发挥更大的价值，为嵌入式系统的智能化、实时化提供坚实的时间基准。
