一、前言

进入二十一世纪以来，人们逐步跨入了信息时代，IC卡一卡通技术正广泛应用于社会的各个领域，在智能化建筑领域也不例外。我公司近几年来通过对一卡通技术的开发应用以及智能建筑工程的实践，深感一卡通技术的应用对于大厦、楼宇的智能化有着强烈的推动作用。首先，该技术扩展了智能化系统集成的应用范围，不但可以实现一卡通系统内部各分系统之间的信息交换、共享和统一管理，而且可以实现一卡通系统与建筑物各子系统之间的信息交换，统一管理和联动控制。其次，一卡通技术增强了整个建筑物的总体功能。在智能建筑工程中应用一卡通系统，目前已经覆盖了人员身份识别、员工考勤、电子门禁、出入口控制、电梯控制、车辆进出管理、员工内部消费管理、人事档案、图书资料卡和保健卡管理、会议电子签到与表决和保安巡更管理等等。由此可见，一张小小卡片，已经渗透到了企业管理和物业管理的各个环节，使得各项管理工作更加高效、科学，为人们日常的工作和生活带来便捷和安全。

IC卡分为接触式和非接触式（Contactless Card）,接触式卡片存在着操作慢、环境适应性差、可靠性欠佳等问题，这此先天不足限制了它们在一些重要领域应用。九十年代中期出现的非接触式IC卡，以其独有的无接触过卡方式、独有的恶劣环境适应能力、优良的电气和机械特性、极高的安全性，受各界用户的青睐，而且将逐渐取代现有的接触式IC卡，成为应用最为广泛的主流卡。

非接触式IC卡分为以下三种：

射频加密卡（RF ID）

射频卡的信息存取是通过无线电波来完成的，主机与射频之间没有机械触点。其内嵌芯片除了存储单元、控制逻辑外，增设了射频收发电路。如HID﹑Indala﹑EM等。

射频存贮卡（RF IC）

射频存贮卡也是通过无线电波来存取信息。它是在存储卡基础上增加了射频收发电路。如Mifare﹑Legic等。

射频CPU卡（RF CPU）

射频CPU卡同样是通过无线电波来存取信息。它是在CPU卡的基础上增加了射频收发电路。

非接触式IC卡由于采用射频技术，没有较统一的标准，市场上存在不同品牌、不同频率的卡片。这些卡片主要分为只读卡（只有一个ID编号，称ID卡）如：MOTOROLA、HID、TI、EM等，和读写卡（具有存储空间，称存储式IC卡）如：MIFARE等。随着网络的飞速发展和日趋成熟稳定，在智能大厦、智能小区、校园管理等这种局部“一卡通”系统中采用哪种类型的卡已变得不再重要，因为所有数据信息都在系统数据库中得到可靠保存。因此，采用何种卡来实现“一卡通”可由用户根据各卡特点并结合自己需求自由选择，这些特点包括：读卡距离远近、卡片厚薄、价位高低、是否具有存储空间等来决定。

鉴于本系统的特点及贵单位的实际相结合，系统中将采用EM卡.

本系统选用EM非接触（感应式）智能卡。该系统可以自动发卡、自动计费、自动检测出入口车辆、自动复位、防砸车等。用户卡分为：月租卡、临时卡、免费卡等。每个固定用户需持有一张月卡或长期卡，临时用户在入场时可人工或自动发卡。卡片上可根据客户要求打印各种图案。

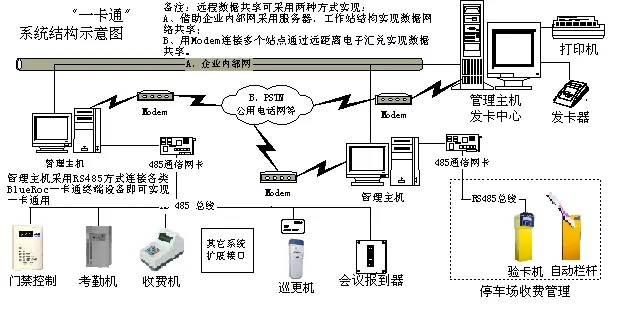

此卡是目前国际最先进的集成电路卡，保密性好，具有防水、防磁、抗静电、无磨损、使用寿命长等特点。此卡可自行在0.1s内瞬时完成检测、登记等工作，具备了极强的抗干扰能力。该卡为实现一卡多用提供了条件并按利用先进的计算机工业控制技术，使用稳定、可靠，自动化程度高。除停车系统外，该卡还可用于门禁、电梯控制、停车场、消费、考勤、巡更等智能卡系统，达到真正意义上的一卡通用，为以后的系统拓展奠定了基础。一卡通系统拓展如下图：

二、一卡通需求分析

项目概况

是一座造型宏伟、装饰精美、功能完善、配套设施齐全的现代化大型办公中心。大厦将建设成为一个具有现代化国际水平的、安全、舒适、优雅、便利的高级综合性建筑，根据现有的工程设计要求，我们本着“实用、先进、经济”的设计原则，运用计算机技术、网络通讯技术、数字控制技术、现代图像技术等对大厦进行了初步的规划，以期实现基于网络数据交换、信息共享、计算机数字控制的楼宇自动化、安防自动化、消防自动化和物业管理智能化的无缝集成。且整个系统集成到设在综合办公楼层的客户端控制平台。

由于楼内部门、人员较多，为实现对楼内人员流向的科学管理，需对各出入口及主要的办公室进行智能控制，以提高大厦的管理水平及总体形象。经过深入沟通及分析，系统门禁可根据实际情况，对各个办公室、财务部门、档案室、机房等重要的出入口进行门禁管制，系统留有足够的接口。本系统采用稳定性极强的RS485组网方式，所有门禁控制器均可置于弱电井或其他安全的位置，各控制器通过一条总线相联。在车辆管理方面，系统在车库的出入口安装一套车辆管理系统。另外，对于保安巡更系统，根据贵处的实际情况，我们为其配置离散式巡更系统，以方便保安巡逻和企业管理。

随着企事业管理现代化方向意识不断增强，基于卡证应用的现代化管理模式已日趋普及。在企事业管理中，员工持有感应卡、条码卡、磁条卡、接触式IC卡作为巡更、门禁考勤、食堂消费、停车管理、会所管理等方式在企事业内部管理中发挥着其特有的作用。各种卡技术的实行，不仅使管理者在管理上，同时也使使用者在使用上都大大的增加了效率。

进入到90年代中期由于非接触式读卡技术、ID卡技术及通讯技术的不断发展，门禁系统在智能化大厦中的作用日益提高，本门禁方案采用广州华赛公司的门禁系统为主体，非接触式感应卡读卡器为前端。感应式ID卡是一种不需要物理接触即可完成信息读取的卡片，读取信息所需要的瞬间能源由读写器提供，感应距离为10–15cm ，并可实现一卡多用的功能。与传统的卡证技术相比，采用非接触式感应卡技术能很好实现企事业内部统一化、安全化、科学化的管理方式，其具有如下优点：

1、使用寿命长、维护成本低

非接触式感应卡与读卡器之间无需机械接触即可完成信息读取，避免了接触式读写而产生的卡损伤和读写机的故障，从而大大地提高了卡和读卡设备的使用寿命。正常使用可以保证非接触式ID卡的使用寿命在10年以上。

2、卡片标准

卡片尺寸符合通用国际标准，并具有很好的韧性，强度及耐磨性。

3、 使用方便

感应卡的读写非常简单，不需固定方向和位置，便于持卡人的使用，读卡可穿透任何非金属物。

4、安全可靠

每张卡片在出厂时都写有不可更改的唯一编号，并可为第一用户设定卡与读写设备相对应的唯一的密钥，卡和读写设备均无法复制，确保系统的安全性和可靠性。

5、一卡多用

卡片可实现企事业管理一卡多用的需要。同一张卡片经个人化处理后，既可作为工作证、胸卡、巡更卡、门禁钥匙卡，也可作为企事业内部食堂售饭、咖啡厅和其它消费用的电子钱包，并可实现企事业内部医疗管理、停车管理等诸多功能。

6、提升企事业形象

由于非接触读写的特性，非接触式ID卡的经个人化处理后，可以塑封使用，可保持印刷的图案清晰且不易变色或脱色，方便的应用和轻松的管理，有利于公开、公证性办公对内激励员工，对外可提升企事业形象。从而有助于企事业降低管理成本，提高工作效率和经济效益。

7、性能价格比最优

由于上述的性能特点，非接触式ID卡用于门禁系统，是一种性能价格比最优的解决方案。

门禁系统需求概述：

门禁系统是对大厦重要出入口、电梯前庭门、各种通讯机房、各种设备机房、主要办公区域、人事档案室、保密机要室（核心区）、重要仓库、中心控制室、保安中心等重要地区进行监测和控制。由于大厦的特殊性，与大楼部分的通道各门设计均为90度单向开启门。在需要监测、控制和身份识别的门或者具有通道门的高保密区，除了安装电控锁具、门磁开关外，还安装感应式非接触读卡器。门禁系统采用先进的接近式读卡技术，避免多次插卡造成的物理损伤和卡片丢失与被盗现象。

非接触式感应卡门禁系统可采用多种方式控制出入口，同时感应卡门禁系统具有多种报警状态，并通过中心控制主机加以区别和处理，如对非法卡的限制，电控门锁损坏，控制门开启超过设定时间未关闭，破坏读卡器等事件进行自动报警，确保高度保安的可靠性。

授权管理：通过管理主机预先编程设置，系统能对持卡人的通行卡进行有效授权（进出等级设置），设置卡的有效使用时间和范围（允许进入的区域。）

报表功能：系统可对所有的出入、报警、故障事件做记录，并根据需要分类查询，为其他管理工作提供数据依据。

监控功能：管理主机可遥控有门禁点电锁的开/关，以多级电子地图或表格方式实时显示所有门禁点的开关状态，详细记录每次开门的时间、日期、进出人员的卡号、姓名、部门、职务等资料，同时可选择性查看大厦内人员的分布情况。

数据文件联网共享：支持网络上的多用户、多工作站使用。如何在保安室设置－工作站，专门监控大门及重要通道，有人出入时，持卡人照片自动从电脑中调出来，同时可联动相应的摄像机，比对现场人员是否与照片相符，以防止使用他人的卡。在人事管理部门可设置专门用于卡证制作、资料录入及报表处理的工作站，方便人事管理。

报警功能：当出现异常情况时，系统具有报警功能。如：强行开门、门长时间不关、中段、设备被拆、设备故障、用已失效的或失窃的卡开门等，管理主机会发出报警信号，电子地图显示案发地点，同时记录在案，以上各类非法操作均可联动CCTV系统进行录像。

查询功能：当读卡器上有人刷卡时，控制中心的PC机上可显示出持卡人的照片及读卡信息，以供保卫人员核对是否本人持卡。

卡证制作功能：可将卡制作成工作证、出入证、贵宾卡、临时卡等，并可对不同的卡进行不同的授权。如工作证可长期使用，临时卡在使用几次或几天后自动失效。若卡丢失，可在数据库中将其删除；使用过的卡还可重新授权给其他人使用。

联动控制功能：

A、与CCTV系统联动：门禁系统可与CCTV系统相连，实现与CCTV系统　的联动。

B、与火灾自动报警系统联动：火灾时，由火灾自动报警系统联动门禁系统控制消防通道门开启。

停车场系统需求概述：

地下停车场实现停车场闸门自动控制等功能。本系统主要实现以下功能：

——实现车辆进出停车场的自动化管理

——通过非接触式卡器识别身份并进行记录、存储、统计和显示停车场的当前状态和历史信息

——具有一卡一车管理功能

——具有防逆行、防砸车功能

——可联动控制照明系统和电视监控系统

——具有满位计算和空车位显示功能

——能与火灾报警系统联动，万一出现火警时可将闸门机开放

巡更系统需求概述：

实现巡逻人员签到管理，增强保安防范措施。

电梯控制系统需求概述：

通过授权，实现对电梯的人员、楼层的进出控制，确保安全与便利。

随着信息技术的迅猛发展,对大厦的通信自动化、办公自动化和管理现代化都提出了更高的要求。结合其它智能系统，在大厦内采用非接触式IC卡一卡通技术，将大大提高企业的综合管理水平和管理效率，为员工提供一个安全、便捷的工作环境。大厦内一卡通系统具体需求为：

大厦内门禁共设 302 套。

在大厦内设标准售饭窗口12个点。

大厦停车场管理系统为一进一出。

三、一卡通系统设计依据、总体建设目标及设计原则

1、系统设计依据

《智能化建筑设计标准》GB/T50314-2002

《高层民用建筑设计防火规范》GB50045-95

《建筑与建筑群弱电系统设计规范》CECS72-97

《火灾自动报警系统设计规范》GB50116-98

《建筑智能化系统工程设计管理暂行规定》建设部1997

《民用建筑电气设计规范》（JGJ／T16－92）建设部

《建筑和建筑群综合布线工程设计规范》中国工程建设标准协会1997

《大楼通信综合布线系统》（UD／T926）邮电部1997

《安全防范工程程序与要求》GA/T75-94

《安全防范系统验收规范》GA308-2001

《安全防范工程费用概预算编制办法》GT/T70-94

《安全防范系统通用图形符号》GT/T74-94

《电气装置安装工程施工及验收规范》(G8J32—82)。

《建筑设计防火规范》

《不间断电源设备》

有关避雷、供电、接地的国家及行业标准

2、总体建设目标

大厦一卡通管理系统是建立在大厦结构化综合布线系统之上，运用先进的计算机网络技术、通信技术及非接触式IC卡技术，为企业及大厦的各项管理功能提供现代化手段，以提高管理质量和水平。具体目标为：

IC卡各子系统的通讯工作站与现场控制点之间采用传统的控制网RS485作为分散的控制设备、数据采集设备之间的通信连接。

所有IC卡经过各子系统进行授权操作，便可实现身份识别、电子门禁、电梯控制、巡更、停车场出入等多种功能，真正做到“一卡通行”。

3、系统设计原则

系统设计必须有生命力, 经得起时间考验; 同时整个统既要处于技术的尖端, 又能符合实际需要。因此, 一卡通系统的设计应遵循下列原则:

系统的实用性

一卡通系统的内容应符合实际需要, 功能强大实用而使用方便。因此, 系统的实用性是首先应遵循的第一原则。

系统的实时性

如果一卡通系统中任何一个关键系统出现差错或停机将直接影响到整个系统的运作情况, 因此, 门禁系统各子系统应尽可能属于Non-stop (不停机) 系统, 以保证工作正常运行。

系统的完整性

一个完整的系统是建筑整体形象的重要标志。功能完善, 设备齐全, 管理方便是设计应考虑的一个因素。

系统安全性及稳定性

一卡通系统中的所有设备及配件在性能安全可靠运转的同时, 还应符合中国或国际有关的安全标准, 并可在非理想环境下有效工作。另外, 系统安全性还应体现在信息传输及使用过程中, 不易被劫获和窃取等方面。

系统可扩展性

一卡通系统的技术不断向前发展, 用户需求也在发生变化, 因此一卡通系统的设计与实施应考虑到将来扩展的需要, 亦即: 可灵活增减或更新各个子系统, 满足不同时期的需要, 保持长时间领先地位, 成为智能建筑的典范。

系统易维护性

系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到通电即可工作,而且维护过程中无需使用过多专用的维护工具。

先进性

本系统的所采用的所有设备均采用国际通行的且已经过工程实例检验的先进技术，所以保证了系统的先进性。

成熟性

本系统所采用的所有设备均在国内或国际上有超过数万个系统在完好的运行，保证了系统的成熟性。

开放性

系统采用开放的技术接口，为将来的系统升级、集成或扩展作好准备。

总而言之,智能化系统首先要具有先进性,以适应未来发展的需要。因此设计的思路必须超前,选用的系统设备和软件必须是目前国际上比较先进的。
