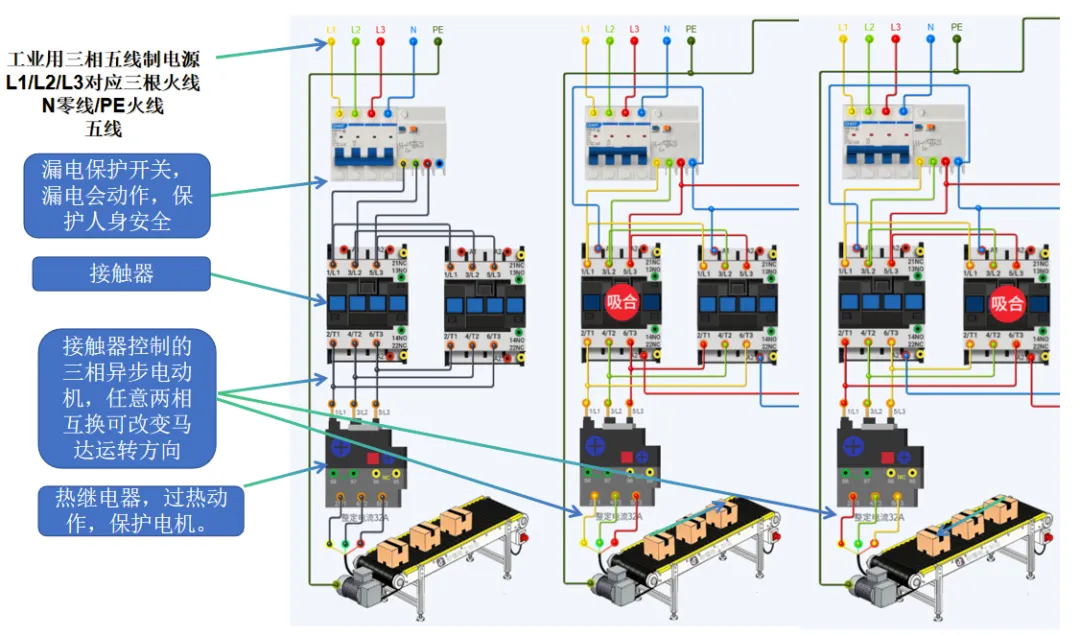

往复运动主回路配线说明

1、漏电保护开关工作原理——电流矢量平衡原理

      正常情况下，通过开关的电流综合是0，一旦有一根线漏电，就会打破这种平衡，正常情况下，电流流失大于30毫安就会立马跳闸。医用漏保会更灵敏些。

      漏电开关内部装有零序电流互感器，同时穿过火线、零线。无漏电时火、零电流相互抵消，互感器感应不到剩余电流，开关保持闭合，正常供电。发生漏电/人体触电：一部分电流不经零线回流，通过人体、电器外壳、大地漏掉产生剩余漏电电流。互感器检测到不平衡电流，信号传给脱扣控制器。控制器驱动脱扣机构，瞬间自动跳闸断电，防止触电、火灾。

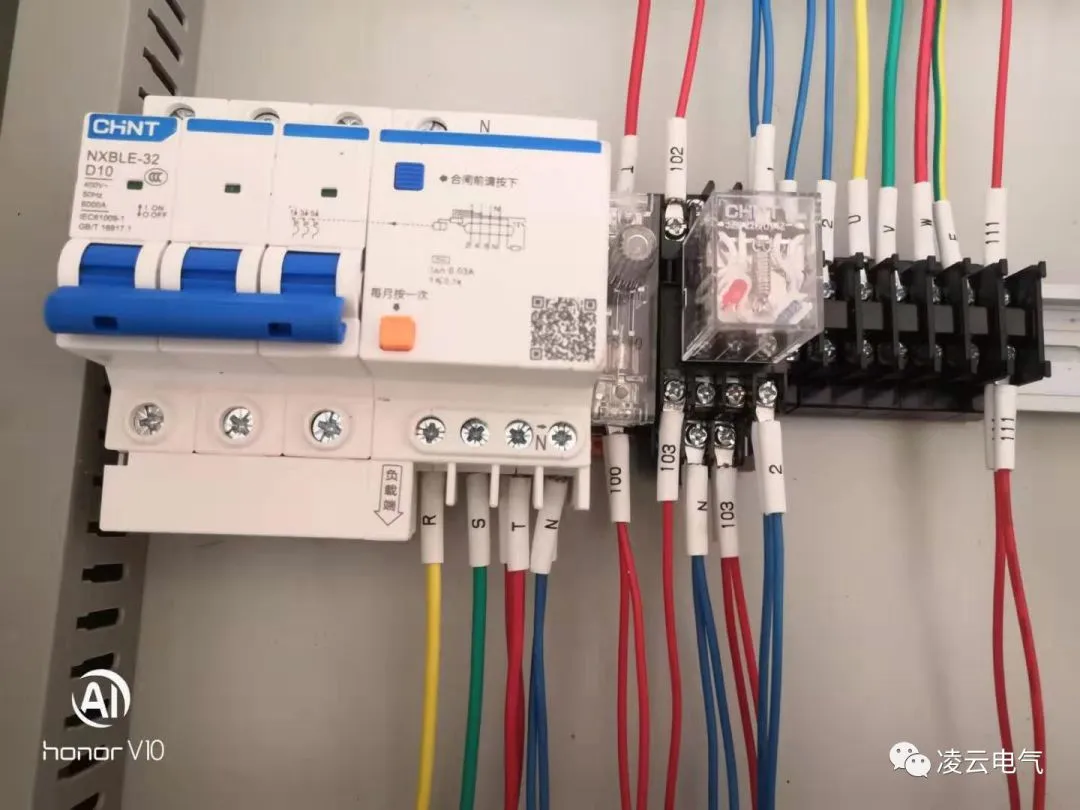

      按橙色按钮可以检测漏电保护开关的性能，一旦跳闸，需要先按蓝色按钮复位，才可以送电成功。

2、改变马达线的相序可以改变马达的运转方向。
