大家好，我是前端西瓜哥。

今天讲解钢笔工具的新增锚点，和删除并连接锚点的实现。

新增锚点（insert），指的是在 path 的一条三阶贝塞尔曲线上，基于某个位置使曲线一分为二，新增锚点后设计师可进行更细节的曲线调整。

删除并连接锚点（delete and heal），指的是将 path 上将两条连续三阶贝塞尔合并为一条贝塞尔曲线，作用是移除掉多余的点，绘制出更简洁的 path。

suika 图形编辑器 github 地址：

https://github.com/F-star/suika

线上体验：

https://blog.fstars.wang/app/suika/

新增锚点

新增锚点会将 path 上的一条曲线变成两条曲线。

效果

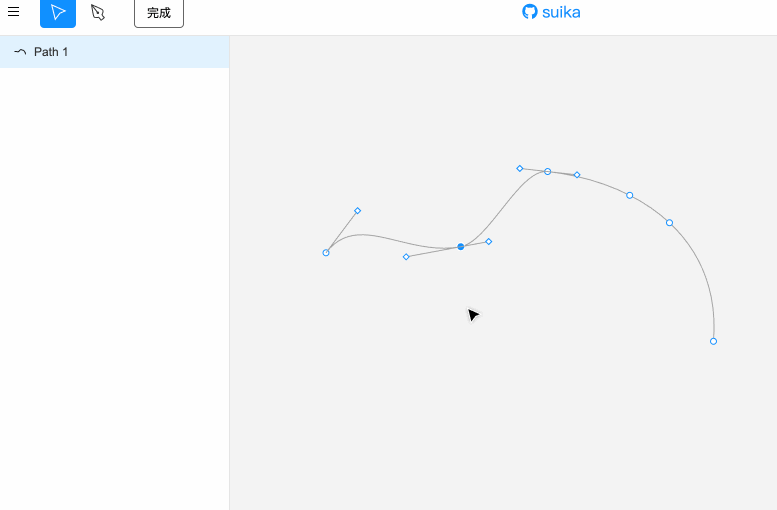

（可以在我的编辑器中体验，钢笔工具下按住 Alt 键）

思路

先找到 path 上离光标点最近的点，计算出在第几段上，以及对应的 t 值；
基于上述参数在对应曲线应用 De Casteljau 算法，将 path 上的一条贝塞尔曲线拆分成两个贝塞尔曲线。表现为删除一段曲线，然后在这个位置加上两端曲线。

点到 path 的最近点

path 是连续多条三阶贝塞尔连接后的多段线（可能会闭合）。

求 path 的最近点，就是遍历求这些三阶贝塞尔曲线到光标点的最近点，取出这些最近点距离最小的。

关于三阶贝塞尔曲线最近点的算法，这个可以看我之前写的文章：《贝塞尔曲线：求点到贝塞尔曲线的投影》。

代码大致为：

project(point: IPoint, tol = Infinity) {const result = {    dist: tol,    point: { x: 0, y: 0 },    index: [-1, -1],    t: -1,  };for (let i = 0; i < this.bezierLists.length; i++) {const { curves } = this.bezierLists[i];for (let j = 0; j < curves.length; j++) {const bezier = curves[j];// 求出每段贝塞尔的最近点const projectInfo = bezier.project(point);// 如果比之前的还要小，写入到返回值if (projectInfo.dist < result.dist) {        result.dist = projectInfo.dist;        result.point = projectInfo.point;        result.index = [i, j];        result.t = projectInfo.t;      }if (projectInfo.dist === 0) {break;      }    }  }if (result.index[0] === -1) {returnnull;  }return result;}

贝塞尔曲线拆分

贝塞尔曲线拆分算法具体看我的另一篇文章：《如何将一条贝塞尔曲线拆分为两条贝塞尔曲线？》。

const splitCubicBezier = (p1, p2, p3, p4, t) => {// 第一次线性插值const a = lerp(p1, p2, t);const b = lerp(p2, p3, t);const c = lerp(p3, p4, t);// 第二次线性插值const d = lerp(a, b, t);const e = lerp(b, c, t);// 第三次线性插值const f = lerp(d, e, t);return [    [p1, a, d, f],    [f, e, c, p4],  ];};// 线性插值const lerp = (p1, p2, t): Point => {return {    x: p1.x + (p2.x - p1.x) * t,    y: p1.y + (p2.y - p1.y) * t,  };};

删除并连接锚点

这里的删除并连接，它的效果是在 path 中将一个锚点移除，然后前后两个锚点再连接起来。

还有另一种删除的操作：删除这个锚点，然后会将一段闭合 path 变成不闭合路径，或是将一段不闭合 path 变成两段 path。

二者是不一样的，我们这里讨论的是前者。

效果

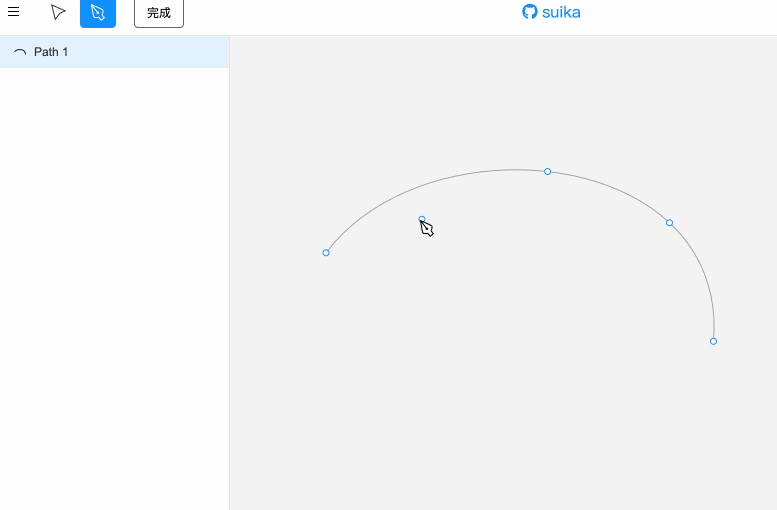

（可以在我的编辑器中体验，钢笔工具下按住 Alt 键）

思路

首先是找最近的锚点，这个就比较简单了，一一对比每个锚点到光标的位置，取其中最近的，这个就不展开说了。

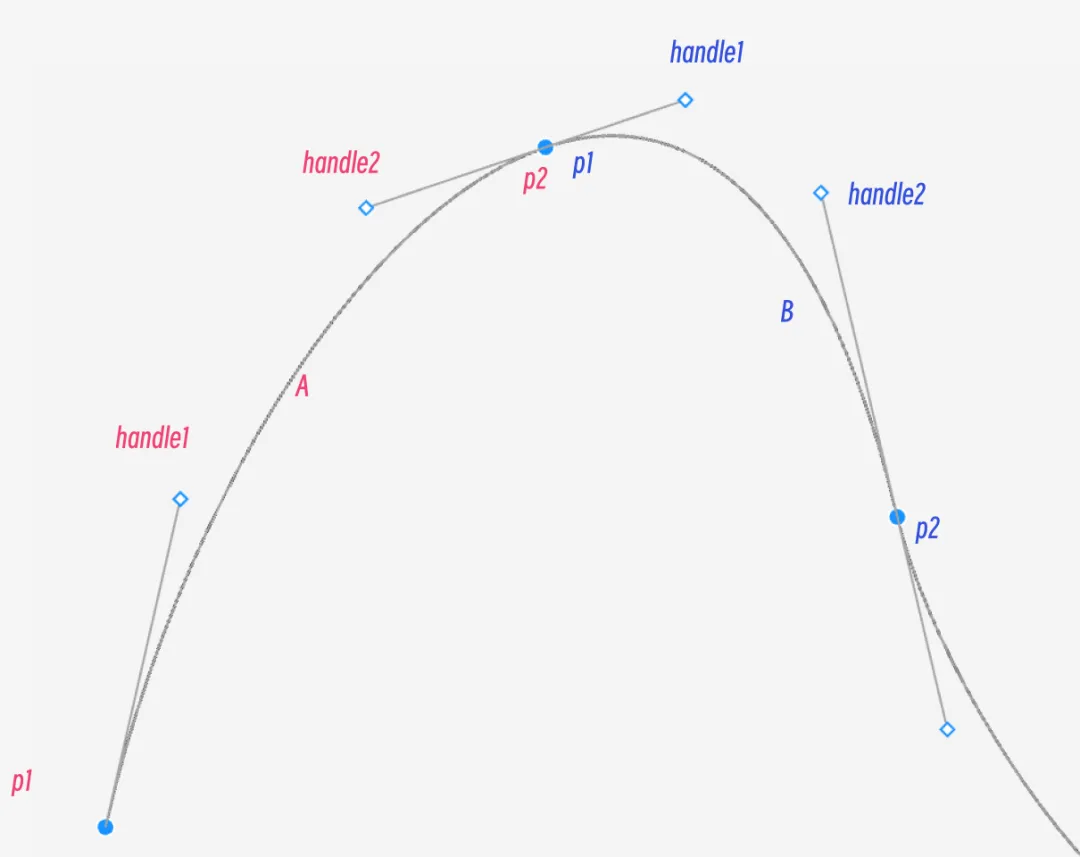

然后是将这个锚点丢掉，表现上是将这个锚点两边的两条曲线 A 和 B 合并为新的曲线 C。

具体有：

C 的 p1 为 A 的 p1；
C 的 p2 为 B 的 p2；
C 的 handle1 为 A 的 handle1；
C 的 handle2 为 B 的handle2；

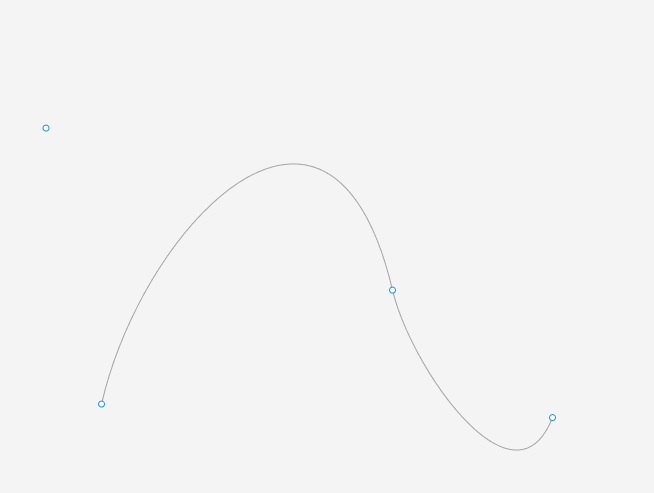

虽然确实删掉了一个锚点，但有个问题，就是 生成的新曲线会和原来的曲线可能有较大的差异，虽然有些场景差异大是合理的，即两条曲线趋势过于不一致，导致无法用一条曲线就足够表达。

但一些场景其实是可以用一条曲线表达两条曲线的，比如先新增锚点，然后再移除锚点的场景，这种场景我们希望差异能够小一些。

可以看出，新曲线的 handle1 和 handle2 的长度应该再增加一些。

Figma 的文章（2016年）给出了一个方案，就是分别给原来的曲线 A 和 B 找出一些 中间插值点，加上原来的 3 个锚点，对这些点进行 曲线拟合（Curve Fitting），拟合得到一个曲线，就是我们想要的新曲线。

https://www.figma.com/blog/delete-and-heal-for-vector-networks/

我用了一个库，它是基于 “Algorithm for Automatically Fitting Digitized Curves” 的一个拟合算法。

https://github.com/soswow/fit-curve

使用了这个库后，虽然得到了拟合的曲线了，但还是有些小的误差，不过相比直接删掉效果好了不少。

但此外 还有一个问题，就是 handle 的方向发生了改变，导致 path 的趋势不够连贯，所以这里要做一个额外处理，将新的 handle 保持长度不变，修正回原来 handle 的方向。

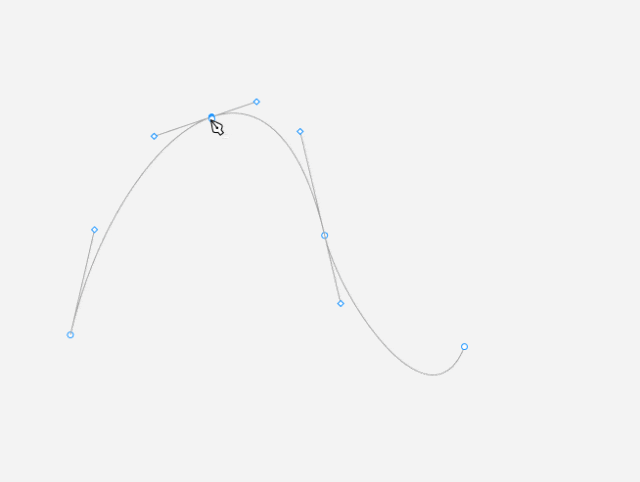

下面是优化后的效果，效果明显比直接移除锚点的要好很多，虽然还是会有一点差异。

Figma 后面应该换了个更合适的算法。新算法应该新增了 handle 方向的限制，所以误差较低。

算法

下面不是完整算法，你可以理解为伪代码，但给出一些关键的部分。

const deletePathSegAndHeal = (  pathItem,  targetIndex,) => {// ...// 得到 leftBezier, rightBezier// 求左曲线插值点const leftPoints = [    getBezierPoint(leftBezier, 0.3),    getBezierPoint(leftBezier, 0.6),  ];// 求右曲线插值点const rightPoints = [    getBezierPoint(rightBezier, 0.3),    getBezierPoint(rightBezier, 0.6),  ];// 基于这些点拟合为一条曲线，使用了 fit-curve 库const curve = fitCurve(    [      leftBezier.p1,      ...leftPoints,      leftBezier.p2,      ...rightPoints,      rightBezier.p2,    ].map(({ x, y }) => [x, y]),9999, // 值越大，曲线越少，给个非常大的值，就会生成一段曲线  )[0];const handle1 = {    x: curve[1][0] - leftBezier.point.x,    y: curve[1][1] - leftBezier.point.y,  };const handle2 = {    x: curve[2][0] - rightBezier.point.x,    y: curve[2][1] - rightBezier.point.y,  };// 求左曲线的 handle1 的单位方向向量（如果没有，即为零向量，就用新曲线的 handle1 的）let leftOutDir = normalizeVec(leftBezier.handle1);if (Number.isNaN(leftOutDir.x) || Number.isNaN(leftOutDir.y)) {    leftOutDir = normalizeVec(handle1);  }// 右曲线 handle2 方向向量let rightInDir = normalizeVec(rightSeg.in);if (Number.isNaN(rightInDir.x) || Number.isNaN(rightInDir.y)) {    rightInDir = normalizeVec(handle2);  }const newLeftOutLen = distance({ x: 0, y: 0 }, handle1);const newRightInLen = distance({ x: 0, y: 0 }, handle2);// 原曲线的 handle 的单位方向向量，乘以新曲线的 handle 的长度，// 作为最终的 handle  leftBezier.handle1 = {    x: leftOutDir.x * newLeftOutLen,    y: leftOutDir.y * newLeftOutLen,  };  rightBezier.handle2 = {    x: rightInDir.x * newRightInLen,    y: rightInDir.y * newRightInLen,  };// ...return pathItem;};

结尾

总结一下，

新增锚点，核心点在于使用 De Casteljau 对曲线做拆分处理。

移除并连接锚点，核心点在于求出插值点，对这些点进行拟合，得到一个相对更正确合理的新曲线，但要修正方向偏差的问题。

我是前端西瓜哥，关注我，学习更多图形编辑器知识。
