第17篇 EPANET需水量编辑器:多类型用水户精细建模

本文核心：一个连接节点可能同时服务居民、商业、工业等多种用户，各类用户的需水量时变规律各不相同。EPANET的需水量编辑器提供了在一节点上定义多种需水量类型的能力，是实现精细需水量建模的关键工具。

📌 核心主题：需水量编辑器将单一节点的需水量拆分为多个”基本需水量+时间模式”的组合，各类型独立作用、叠加求和。适合商住混合区、大用户节点等需要精细需水量描述的建模场景。

一、为什么需要需水量编辑器？

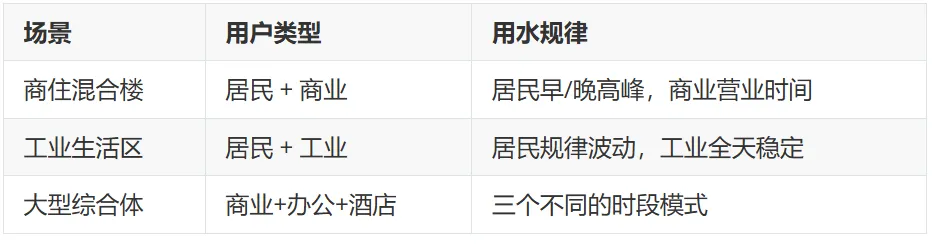

在EPANET中，一个连接节点默认只有一个需水量值和一个时间模式。但在现实中，一个节点可能服务多种类型的用户：

需水量编辑器可以在一节点上为每种用户类型独立设置基本需水量和时间模式。

二、编辑器界面

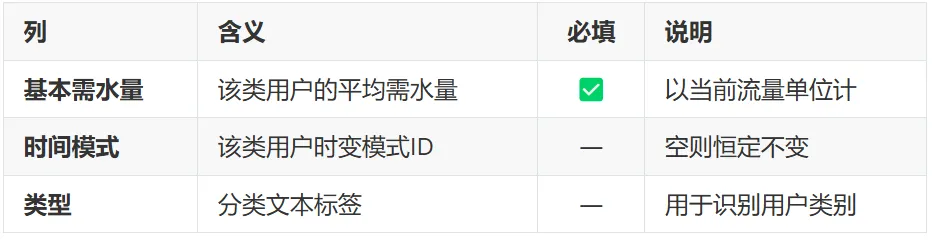

EPANET的需水量编辑器包含一个三列表格：

访问方式

选择连接节点 → 属性编辑器 → “需水量类型”属性 → 点击省略号按钮(…)

三、需水量合并计算

当定义了多类需水量后，节点的实际需水量为：

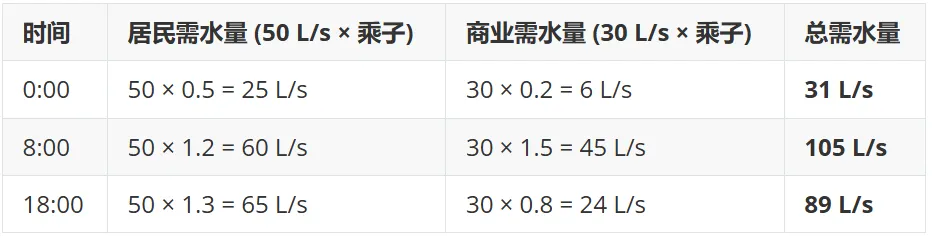

示例：某节点同时有居民和商业两类用户

四、使用建议

4.1 何时使用？

• ✅ 单个节点服务多种用户类型
• ✅ 各类型用户用水规律差异显著
• ⚠️ 一般建模建议：除非必要，尽量保持单类，以降低复杂度

4.2 主要需水量

表格中的第一行需水量会同步显示在属性编辑器的”基本需水量”和”需水量模式”字段中，称为节点的主要需水量。

4.3 注意事项

• 表格最多可添加10行，需更多可在最后一行按Enter添加
• 第一行视为主要需水量
• 负需水量（水源注入）同样支持多类定义

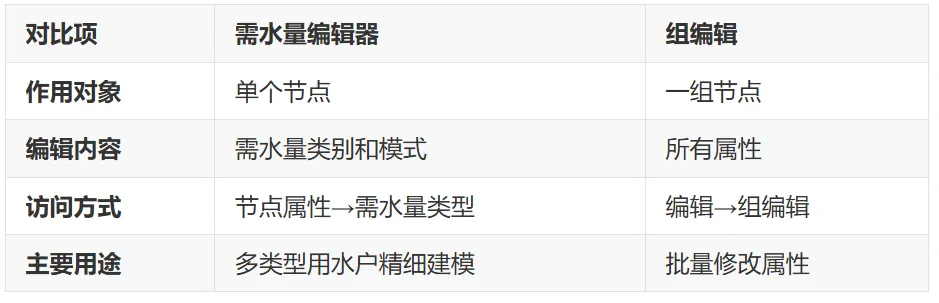

五、需水量编辑器 vs 组编辑

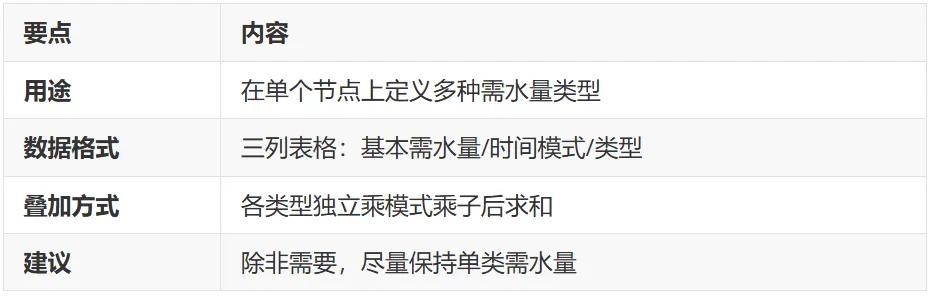

六、小结

下一篇文章，我们将介绍EPANET源头水质编辑器——四种注入模式详解。
