2026「燧原科技AI算力」个人研究与分析

国产AI算力深水区 · 技术长文

八年 · 五次流片 · 一次都没有失败

不兼容CUDA的国产芯片，凭什么让腾讯押了八年？

2026燧原科技技术全景 —— 从自主指令集到万卡集群

先交代阅读前提：燧原是一家典型的DSA（Domain Specific Architecture，领域专用架构）公司——从第一颗芯片起就自研指令集、自建软件栈，不做CUDA兼容层。这意味着评价它的标准，不能直接照搬评价英伟达的那一套：比单卡算力，更要比架构效率、软件覆盖和集群组网能力。正文15章按技术从业者关心的问题组织，各章独立成篇，可以按需跳读。

要理解燧原，先要理解它所在的路线分支。今天的AI计算芯片大致分成三类：一类是英伟达的GPGPU（通用图形处理器），从游戏显卡演化而来，靠CUDA生态垄断训练市场；一类是华为昇腾、寒武纪、燧原代表的DSA（领域专用架构），为AI计算专门设计芯片，谷歌TPU、亚马逊Trainium也属于这一类；第三类是各家大厂的自研NPU（神经网络处理器），通常只服务自家业务。

DSA路线的核心思想不复杂：把芯片面积和晶体管预算，集中到AI计算真正高频的操作上。通用GPU需要为图形渲染保留3D管线、为科学计算保留FP64单元，这些资源对AI负载基本闲置。DSA芯片直接砍掉这些"通用性税"，把省下来的面积用于张量计算、数据搬运和片上存储——代价是除了AI，别的计算几乎做不了。燧原的设计比多数DSA厂商更彻底：它从第一代芯片起就基于完全自主的指令集，不买ARM、不套用现成ISA，连软件栈都从驱动开始自建。

把燧原的技术栈从上到下排开，是一条完整的纵向链条：

这条链路上有两个关键判断值得单独说。一是燧原不做消费级显卡、不建公有云、不卖算力服务，只面向数据中心交付云端算力——产品形态从芯片、加速卡、模组到整机集群都有，软件栈则跟随硬件交付；二是它的软件栈是"为DSA而生"的，而不是像多数国产厂商那样给CUDA套一层兼容壳。这两个判断决定了后面所有章节的讨论框架：单卡怎么比、软件怎么评、集群怎么组，都要在"DSA + 全栈自研"的坐标系里看。

图2-1两位AMD老兵的起点：2018年，上海一间临时办公室（AI配图）

燧原的故事从人开始。联合创始人赵立东毕业于清华大学电子工程系（"EE85"班），在硅谷工作超过20年，先后任职于S3、Juniper Networks和AMD——在AMD负责CPU/APU产品规划与核心IP研发，并参与创立AMD中国研发中心；2014年回国后历任锐迪科微电子总裁、紫光集团副总裁。另一位联合创始人张亚林毕业于复旦大学，在AMD从资深芯片经理做到中国研发中心技术总监，曾领导开发并量产多颗重要产品。业界把他们合称"AMD双子星"——这段履历直接决定了燧原的技术基因：系统级芯片设计能力，以及把大芯片量产化的工程纪律。

2018年3月19日，两人在上海注册成立燧原科技。当时国内AI芯片创业的主流是"兼容CUDA、做英伟达替代品"，两位创始人却选了另一条路：不兼容CUDA、自研指令集、自建软件栈。赵立东后来解释过这个选择的逻辑：CUDA并不开源，做兼容意味着永远被动跟随英伟达的版本迭代，架构演进的主动权始终在别人手里。

这条路的第一个里程碑，是2019年12月发布的邃思1.0——首颗国产云端AI训练芯片。此后八年，燧原保持"一年一代"左右的迭代节奏，四代架构、五款芯片全部一次流片成功：

八个节点里，有三个对理解燧原的技术路线最关键。第一个是邃思2.0（2021年7月）：57.5mm×57.5mm、面积3306mm²，是当时中国面积最大的AI计算芯片，采用2.5D立体封装整合9颗裸芯片，达到日月光2.5D封装极限；FP32 40 TFLOPS、张量TF32 160 TFLOPS均为当时国内第一，同时是中国第一个支持HBM2E和单芯片64GB内存的AI芯片。这颗芯片证明了燧原"用成熟工艺+超大芯片+先进封装"做性能的能力——这个技术路线在后续所有代际里一以贯之。

第二个是燧原S60（2024年6月量产）：第三代推理卡首次采用MCM（多芯粒）封装，把两颗同构芯片合封（Chiplet方案），片上通过NoC（Network on Chip）互联，集成多个GCU-CARE计算核心，还内置了多核ARM Cortex A55和RISC-V处理器核，以及硬件视频解码单元。更重要的是产品战略的转向：第三代只有推理卡、没有同代训练卡——"推理先行"从这一代开始成为燧原的路线。

第三个是邃思400 + L600（2025年7月27日发布）：历时两年半开发，原生支持FP8低精度计算，144GB存储、3.6TB/s存储带宽、800GB/s互联带宽，是燧原第一款训推一体的第四代产品，直接对标英伟达H20。它的意义不只是参数——它宣告燧原要从"推理卡公司"向"训推一体系统公司"升级。

燧原官方把产品体系按代际划分为四代：第一代（邃思1.0 + 云燧T1X训练系列 / i1X推理系列）、第二代（邃思2.0/2.5 + 云燧T2X / i2X）、第三代（邃思320 + 燧原S60推理卡）、第四代（邃思400 + 燧原L600训推一体模组）。下面这张表把各代芯片与产品的关键参数一次摆齐（邃思320/400部分参数官方未完整公开，已标注第三方口径）：

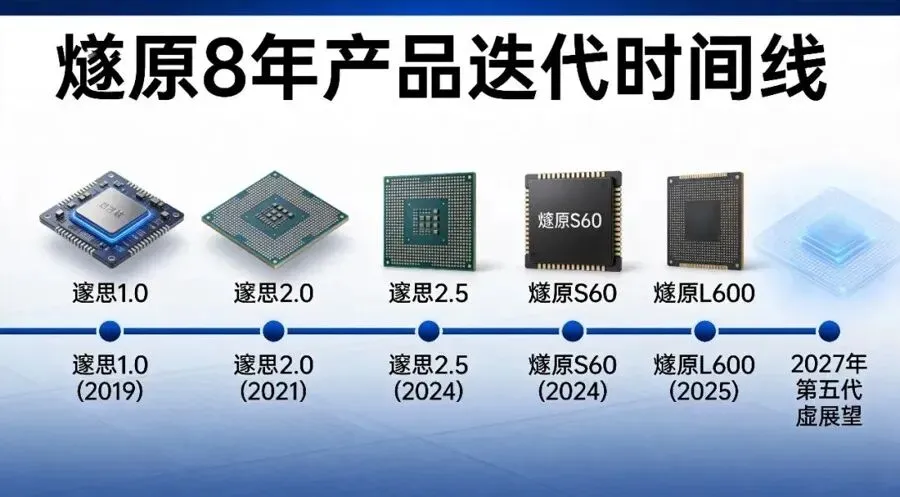

图3-1燧原8年产品迭代时间线：邃思1.0（2019）→2.0（2021）→2.5 →S60（2024）→L600（2025）→第五代展望（2027）（资料图，来源：燧原科技）

邃思1.0是燧原技术路线从纸面到硅片的第一次验证。它的微架构是典型的AI众核设计：整个SoC集成 32个GCU-CARE计算引擎，组成4个计算群组，全面支持FP32/FP16/BF16、INT8/INT16/INT32等常见张量数据格式——2019年就支持BF16，是当时少有的前瞻性选择。配套的云燧T10训练加速卡功耗约190W（最大），FP32算力20 TFLOPS，自研ESL高速互联提供200GB/s片间带宽，可支撑E级数据中心的大规模训练。

这颗芯片的第一个重量级客户是之江实验室，后者用它构建了千卡级AI液冷算力集群。对一家成立不到两年的创业公司，这是当时国内极少见的"训练芯片一次商用"案例——也是燧原"工程纪律"的最初证明。

邃思2.0是燧原技术上最"用力"的一代。为了在12nm成熟工艺上做出媲美先进制程的性能，燧原选择了"大芯片 + 先进封装"：57.5mm×57.5mm、面积3306mm²（当时中国最大），通过2.5D立体封装整合9颗裸芯片，把日月光2.5D封装能力用到极限。架构上，邃思2.0升级为全自研的GCU-CARE全域计算架构，引入数据流计算加速引擎——在数据搬运的过程中就能计算，把"算得快"和"搬得省"结合起来，这是它能在能效上对标同期7nm产品的关键。

算力端，FP32 40 TFLOPS、张量TF32 160 TFLOPS均为当时国内第一；内存端是国内第一个支持HBM2E和单芯片64GB高带宽内存的AI芯片（1.8TB/s）。配套的云燧T20/T21基于OCP OAM标准设计，配合第二代GCU-LARE全域互联（双向300GB/s），可支持数千张卡互联。第二代训练与推理芯片累计出货超3万片，是燧原从"做出芯片"走向"规模出货"的关键一代。

同代的云燧i20（邃思2.5）则把目标从训练切到推理：INT8算力256 TOPS，能效比提升3.5倍，主打广告、搜索、推荐等传统AI场景。这一代的经验直接影响了第三代的产品决策——推理市场的需求比想象中更早到来。

S60是燧原当下真正打开市场的产品，也是技术路线转折的载体。基于邃思320芯片，S60有几个此前没有的技术特征：

业界普遍认为S60对标英伟达L40S，主打大模型推理、广告搜索推荐、多模态AI业务。截至2026年9月，S60累计出货16万片，支持超300个应用场景，适配联想、新华三、超聚变等主流服务器，服务腾讯、美图等客户，覆盖10亿级终端用户——在国产AI加速卡落地规模上进入第一梯队。

L600是燧原2026年的新主角，也是它从"推理卡公司"走向"训推一体"的关键产品。OAM标准形态，144GB存储容量、3.6TB/s存储带宽、800GB/s互联带宽，原生支持FP8低精度计算——FP8是2025年后大模型训练的主流低精度格式（DeepSeek训练即采用FP8），支持FP8意味着L600能显著降低训练的内存占用和功耗。

据路演披露，L600已回片但尚未大规模量产交付，正在联合客户推进大模型训练领域应用研发，预计2026年内完成小规模产品交付、2027年大批量交付。它的战略意义在于：既能做大模型推理，又能做微调与预训练，未来用于支撑万卡、十万卡超大算力集群。

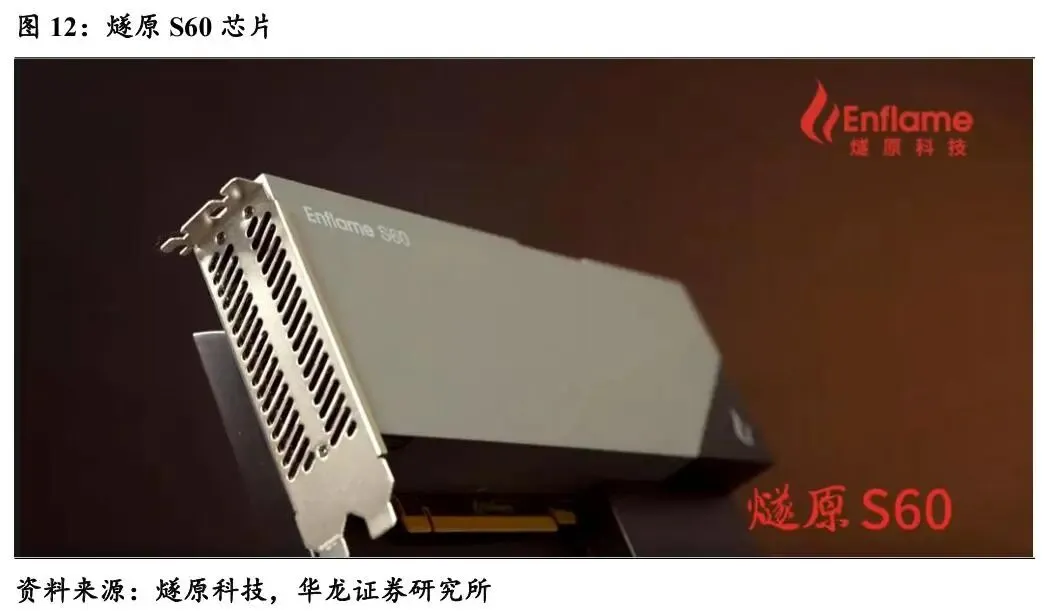

图3-2燧原S60加速卡实拍：这颗卡撑起了燧原2025年超过八成收入（资料图，来源：华龙证券研报/燧原科技）

图4-1专用AI芯片的内部世界：矩阵计算单元如街区般密集排列——把面积都留给AI计算（AI配图）

燧原硬件技术的第一层护城河，是把"地基"握在自己手里。指令集是计算机软硬件生态的"宪法"——x86统治了PC、ARM统治了手机，谁掌握指令集，谁就掌握生态入口。燧原从第一代芯片起就基于完全自主的指令集设计，不买ARM、不套用任何现成ISA。在指令集之上，它原创了两套关键IP：GCU-CARE加速计算单元（对标英伟达Tensor Core的张量加速单元）和 GCU-LARE全域互联技术（对标NVLink的卡间高速互联，第二代双向带宽达300GB/s）。

把一枚GCU放到显微镜下，计算单元延续了AI芯片通用的"三级流水"组织方式：张量计算（Tensor，一次算一整块矩阵，AI计算主力）、向量计算（一次处理一整段数组，如激活函数）、标量计算（单个数字的运算，如循环计数）。以邃思1.0为例，整个SoC集成32个GCU-CARE计算引擎、组成4个计算群组——这种"多引擎 + 群组化"的设计，是燧原为大规模并行计算准备的硬件基础。

GCU-CARE针对张量运算做了深度优化，配合数据流计算加速引擎（在数据搬运的过程中就能算），把"算得快"和"搬得省"结合起来。AI计算最怕的是"算得快但数据喂不上"——数据搬运往往占掉AI芯片大部分功耗，数据流引擎直接决定能效比。这是燧原"S60在推理场景能效比有竞争力"口碑的技术来源。

存储是AI芯片的另一条主线。邃思2.0起采用HBM2E高带宽内存（国内首个），把显存堆到64GB、带宽做到1.8TB/s；邃思400的L600进一步把存储做到144GB、带宽3.6TB/s——大显存意味着大模型参数可以更多留在片上、减少去片外搬数据的次数，这对MoE这类千亿参数模型至关重要。

精度支持上，前代产品覆盖FP32/FP16/BF16/INT8/INT16/INT32；S60支持FP32/FP16/BF16/INT8（不支持FP8）；L600开始原生支持FP8。FP8是2025年后大模型训练的主流低精度格式，把训练的内存占用和功耗显著压低——支持FP8，是L600能在训练场景站住脚的前提。

互联是燧原技术主线的第三块拼图。第一代产品自研ESL高速互联（200GB/s）；第二代GCU-LARE升级到双向300GB/s、支持数千张卡互联；2026年7月WAIC上，燧原联合中兴通讯发布云燧ESL64-O超节点——OEX正交无背板设计实现"0线缆"连接，单机柜集成16个计算节点、共64卡，可扩展到16384卡集群，CPU、交换芯片、网卡芯片均基于国产化产业链。这套从"卡间互联"到"超节点"再到"万卡集群"的系统能力，是燧原对标英伟达DGX体系的野望所在（详见第7章）。

燧原最反主流的地方，是把前两代芯片都做在格芯12nm成熟工艺上——邃思1.0（141亿晶体管）、邃思2.0（3306mm²、9裸片2.5D）、邃思2.5（55mm×55mm）全是12nm。为什么不用7nm？两个原因：一是成本——12nm成熟工艺的流片和量产成本远低于先进制程，对现金流吃紧的创业公司是现实选择；二是设计——通过超大芯片面积 + 先进封装堆性能，绕开对先进制程的依赖。燧原官方的说法是：邃思2.5基于12nm工艺，通过架构升级提高单位面积晶体管效率，可实现与同期7nm GPU相匹敌的计算能力。

直到邃思320、邃思400，制程都没有公开。市场普遍推测其延续"成熟制程 + 先进封装"路线，并推进供应链国产化——这条"绕开先进制程依赖"的技术路线，是理解燧原全部优势和全部风险的钥匙（详见第9章）。

图5-1软件栈像一栋「楼」：每一层都有人住，最顶上的开发者不用关心底层怎么运转（AI配图）

硬件和互联搭好了，真正卡住人的往往是软件。燧原的AI计算及编程软件平台叫驭算TopsRider，地位相当于英伟达的CUDA——但有一个根本差异：它不为兼容CUDA而生，而是为释放自家DSA芯片的潜能而生。招股书披露，驭算平台通过软硬件协同架构设计，深度协同释放DSA架构在AI计算场景下的硬件潜能，实现远超传统GPGPU硬件的能效比与计算吞吐量。

TopsCC 是燧原给专家开发者的编程入口：通过扩展C++ 并提供一套运行时库，让开发者以类C++ 的方式对GCU编程，可以操作标量和多维数组，定义执行模型和存储模型，简化数据切分和数据流操作。对应到英伟达生态，TopsCC的角色类似nvcc + CUDA C。

TopsGraph 图编译器负责把AI框架的计算图做解析、转化和优化（算子融合、内存规划、精度处理），用统一的Graph IR适配不同AI框架——这一层是"迁移成本可控"的关键，因为主流框架的模型经过图编译器后，大部分算子可以由系统自动映射，不需要开发者手写。

TopsAten 算子库是"现成的动作包"：招股书披露，驭算平台深度适配大量AI模型和应用场景，可以提供约1600个深度优化的AI加速算子。对技术团队来说，这个数字决定了"常用模型能不能开箱即用"——1600个算子覆盖了绝大多数主流模型的基本操作。

ECCL 通信库配合GCU-LARE，解决多卡并行训练和推理的通信瓶颈，对应NCCL的角色。此外，2025年5月燧原发布了 TritonGCU 编程指南——支持Triton方言，让熟悉Triton的开发者能更快上手GCU，这是燧原降低编程门槛、向开源生态靠拢的重要一步。

生态进展是燧原软件最需要正视的现实。与腾讯的深度合作中，燧原持续针对互联网AI主流场景、模型和算子进行软件平台的深度适配——搜广推、大模型推理是它打磨最深的场景。2025年2月，燧原实现全国各地智算中心DeepSeek模型的全量推理适配，让"燧原卡能跑DeepSeek"成为可验证的事实。

但差距同样醒目：CUDA生态沉淀了20年、全球600万开发者，而燧原的驭算平台开发者规模约8.7万人——不到CUDA的2%。真正的鸿沟不在技术，在社区：第三方工具、教程、问答闭环都还差得远。与技术负责人沟通时，这一点往往比单卡性能更值得在意。

软件栈讲完，技术负责人心里多半只剩一个问题：我那套CUDA代码搬到燧原要多久？先说结论：与"兼容CUDA"的厂商不同，燧原不提供CUDA兼容层，CUDA代码不能直接跑在燧原卡上，必须做真正的迁移。先看两套体系的对应关系——大部分映射仍然直白，但"对应"不等于"兼容"：

一次真实迁移，大概要走四步：① 搭环境验证设备可用（燧原提供软件栈文档与安装工具）；② 模型导出/转换——用主流框架的模型导出工具把模型搬到GCU，PyTorch等框架适配层已打通，纯框架调用部分成本可控；③ 算子对齐——用profiling工具找出缺失或低效的算子，用TopsCC重写自定义算子；④ 性能调优——图编译、算子融合、混合精度、INT8量化。燧原宣称其平台"易迁移易部署"，在腾讯等客户的搜广推和大模型场景中经过了大规模验证。

比技术更难的是"敢不敢"。36氪对燧原的一句评价很扎心："真正愿意和燧原从零开始适配的客户，需要很大的勇气。"这勇气来自三处——信任它的技术路线能跑通（8年5颗芯片一次流片成功的工程履历）、信任它有持续投入软件的能力（上市募资61.19亿元中有33亿投向软硬件协同创新项目）、信任它的生态会滚起来（TritonGCU、PyTorch适配、开源社区动作不断）。对客户来说，迁移不是一次性成本：新模型发布后，适配的及时性和算子覆盖的跟进速度，才是长期持有的隐性成本。

落到操作层面，给技术负责人三句话：如果你的业务是拿开源PyTorch模型做推理部署，且模型以主流架构为主（搜广推、大模型推理、多模态），燧原的迁移成本其实可控——1600个深度优化算子覆盖了绝大多数常用动作，腾讯等客户已经验证了大规模落地；真正费钱的是三类团队：写了大量自定义CUDA Kernel的（每个私有算子都要用TopsCC重写）、对训练生态要求极高的（大规模预训练工具链仍在追赶）、以及依赖CUDA第三方库的（CUDA生态的现成组件在GCU上不可用）。推理场景经过验证可以上，训推一体等L600生态成熟后再上量——这也是2026年多数客户的实际选择。

芯片做出来了，卡也做出来了，真正拉开差距的是"把几千张卡连起来干活"的系统能力。大模型竞赛进入"万卡时代"后，系统能力的重要性超过单卡——这是燧原用超节点补课的战场。

燧原的互联能力分三级。第一级是卡内/卡间高速互联：自研ESL高速互联（第一代200GB/s）演进到GCU-LARE（第二代双向300GB/s），支持数千张卡互联。第二级是超节点：2026年7月WAIC上发布的云燧ESL64-O，采用OEX正交无背板设计，计算节点与交换节点垂直交叉互连，实现"0线缆"——单机柜集成16个计算节点、共64卡，通过正交连接器与单级交换拓扑，大幅降低互联成本和系统故障点，整机部署周期从天级缩短到分钟级。第三级是万卡集群：ESL64-O可扩展到16384卡集群，CPU、交换芯片、网卡芯片均基于国产化产业链。

超节点是2026年的新武器，庆阳万卡集群则是燧原系统工程能力的既有证明。2023年11月燧原落地庆阳；2024年7月底与亿算智能合作投资3.07亿元，在庆阳"东数西算"枢纽节点建设国产万卡推理集群；2024年8月中国移动联合点亮；2024年12月集群正式建成——1252台国产推理服务器、10016张燧原S60算力卡，形成2500 PFlops推理算力，从启动、点亮到建成仅用半年，被称为"庆阳速度"。初期芯片利用率67%，经算子优化、通信协议重构、框架适配后提升至90% 以上。

这个数字值得停下来看一眼：利用率从67% 到90%+，靠的不是换硬件，而是软件栈与系统层的持续调优——算子优化提升单算子效率、通信协议重构降低集合通信开销、框架适配消除模型加载瓶颈。对技术团队来说，这比单卡跑分更能说明一家公司的系统能力。

公允地说，超节点2026年7月才发布、尚在推广期，与英伟达NVLink + InfiniBand的十万卡成熟体系还有工程差距；燧原也持续探索NPO光互连等下一代技术。但方向是对的：国产算力竞争已经从"单卡比拼"进入"系统级较量"，提前布局超节点的厂商，在下一轮集群招标里会有明显先发优势。

燧原最让外界困惑的决策，是第三代产品只有推理卡、没有同代训练卡——这与前两代"训练 + 推理并重"明显不同。公司自己的解释是：第三代产品立项时生成式大模型还没爆发，国内AI市场以传统模型和搜广推为主，推理是最先放量的市场；而DeepSeek这类MoE大模型的出现，又让"推理算力"的需求暴增。于是燧原把火力集中到推理上，先拿收入、再反哺训推一体。

从产品形态看这个判断是成立的。S60的技术设计处处为推理优化：48GB大显存让更多模型参数留在片上、减少访存；INT8量化支持让传统搜广推模型跑得又快又省；硬件视频解码单元直接服务多模态场景；MCM封装和NoC架构则保证在大规模部署下的良率与成本。截至2026年9月，S60累计出货16万片——在国产推理卡里，这是规模最大的单一产品之一。

这个战略的商业意义也很直接：推理卡单价低、走量大、交付快，能让公司在研发持续烧钱的同时尽快形成收入现金流；等收入盘子起来，再拿钱反哺训推一体产品迭代。L600就是这套战略下的下一代产品——2026年小规模交付、2027年放量，届时燧原才真正进入训练市场的腹地。

图9-1一枚晶圆上的「考试」：良率高，芯片才便宜——这是所有国产大芯片共同的关卡（AI配图）

与寒武纪、摩尔线程不同，燧原目前没有被列入美国实体清单——这是它供应链叙事的第一块基石。但"没被列清单"不等于"供应链自由"：招股书明确披露，部分关键原材料/服务环节存在一定依赖境外供应商的情况，出口管制或供应紧张情形下存在采购受限风险。燧原的供应链处境，用三句话就能说清。

其一，制造端押注"成熟工艺绕行"。邃思1.0、2.0、2.5三代芯片都在格芯（GlobalFoundries）12nm成熟工艺上量产——12nm不涉及EUV光刻，不在美国对华先进制程管制范围内，这是燧原能够持续流片的前提；通过超大芯片面积（3306mm²）+ 2.5D先进封装堆性能，绕开对7nm以下先进制程的依赖。第三代邃思320、第四代邃思400的制程官方未披露，市场普遍推测其延续"成熟制程 + 先进封装"路线。燧原背后还有国投IC基金的产业棋局：国投IC基金依托被投产业资源，协助燧原对接国内优质稀缺供应链产能——先进制程代工、HBM高带宽存储器、先进封装、高速互联等一批项目，成为燧原芯片国产化落地的上游关键配套。

其二，存储端受HBM管制约束。2024年12月美国收紧对华先进HBM出口管制，而燧原的高带宽内存（HBM/HBM2E）长期依赖海外供应——S60的48GB、L600的144GB都要靠HBM类内存支撑。这意味着燧原与所有国产大算力芯片厂共享同一个"瓶子口"：HBM的供应、价格与合规路径，决定它能不能按时把芯片做成卡、把卡交付出去。国产HBM（如长鑫存储HBM3）2026年才进入量产爬坡期，供应与质量都有不确定性。

其三，封装与产能的国产化布局。燧原的先进封装（2.5D、MCM）依赖日月光等封测厂；S60产品线已获得"高性价比供应链的完全产能保障"。WAIC 2026上，燧原还与先封科技发布了适配AI算力芯片的CoPoS（Chip-on-Panel-on-Substrate）面板级先进封装样品——面板级封装比晶圆级封装面积更大、成本更低，是下一代大芯片封装的重要方向。

产能数据同样值得看：2023–2025年，燧原AI加速卡及模组产量分别为24,795张、49,422张、74,159张，产销率分别为99.46%、76.98%、89.44%——产能三年接近翻三倍，产销率保持在较高水平，说明需求是真实的。

聊完技术，回到一个商业上最反直觉的问题：腾讯自己都用英伟达，为什么还要花大钱养一家不兼容CUDA的芯片公司？答案藏在燧原的商业结构里——它是国产AI算力里最典型的「深度绑定式」供应商：从股权到业务都押在一家互联网巨头身上的"单一大客户模式"。

先说股权。发行前，腾讯科技（上海）直接持有燧原7726.70万股、持股19.9493%，一致行动人苏州湃益持股0.3087%，腾讯系合计持股20.2580%，是第一大外部股东；上市时腾讯系又通过上海启善在战略配售中出资2.48亿元获配174.71万股。再看业务：2019年双方开始业务合作，经历多代芯片迭代，腾讯愿意投入算法团队、承担模型迁移适配成本，陪着燧原打磨软硬件产品。2023年、2024年、2025年，燧原对腾讯的关联销售占营收比例分别为33.34%、37.77% 和74.9%–83.79%（市场报道口径差异来自对腾讯关联方的统计范围）。

腾讯图什么？拆开看有三层。第一层是战略卡位：中美博弈背景下，国产算力是确定性方向，腾讯需要一个自己"说了算"的芯片供应商，而不是把底座全部押在华为（同时是云业务竞争对手）或寒武纪（不受自己控制）身上；第二层是成本与议价：招股书披露，2025年燧原向腾讯销售的同类AI加速卡价格低于向非关联第三方销售的价格——大客户带来规模订单，也带来更强的议价能力；第三层是陪练价值：腾讯把搜广推、大模型等真实业务场景开放给燧原做适配战场，帮燧原把软件栈磨到"能用"——这份"场景红利"是钱买不来的。

对燧原而言，这个模式是双刃剑。好处显而易见：稳定的订单、真实的场景、敢于陪你适配的超级甲方——没有腾讯，不兼容CUDA的路线可能根本走不到今天。坏处同样刺眼：超过八成收入来自一个关联客户，意味着增长叙事高度依赖腾讯的采购意愿；一旦腾讯自研芯片放量、或削减采购、或要求继续压价，燧原的营收和毛利都会剧烈波动。上交所问询函专门追问了这个问题，燧原的回复是：已在拓展其他互联网客户，第四代产品已通过多个潜在客户的硬件及模型匹配，正在推进灰度测试，预计2026年内完成小规模交付、2027年大批量交付。

收入结构上，2025年AI加速卡及模组收入8.56亿元（占主营业务收入86.83%），智算系统及集群、IP授权及其他占剩余部分。毛利率2025年31.78%，在"GPU五小龙"中最低——因为它没有生态溢价，又要为规模出货支付代工和存储成本，还要给大客户让利。盈利时间表上，招股书预计：在生产经营不受到国际贸易摩擦等不可抗力的重大影响的前提下，公司有望在2026年或2027年实现合并报表盈利，具体取决于2026年收入达成率和毛利率水平。

燧原的财务史，是一部典型的芯片创业烧钱样本：从2018年成立到2026年上市，累计亏损超过58亿元（2022年至2026年一季度口径）。2022年净亏损11.16亿元；2023到2025年，营收从3.01亿元涨到9.90亿元（复合增长率81.32%），归母净利润却三年累计亏掉约43.4亿元——收入在增长，亏损在收窄，但距离盈利仍有距离。2026年出现关键转折：上半年营收11.20亿元、同比增长279.08%，半年就超过了2025年全年。

亏损的钱花在哪里？主要去向是研发。2025年研发投入11.35亿元，占营收114.63%——全年研发投入比全年收入还多。费用端：销售费用1.38亿元（占13.90%）、管理费用1.75亿元（占17.71%）、财务费用856万元。经营现金流 -9.65亿元，报告期三年经营现金流累计净流出39.72亿元——扩张与运营几乎完全依赖外部输血。

研发投入的用途，从募资投向可以看得很清楚：上市募资61.19亿元中，约33亿元投向"先进人工智能软硬件协同创新项目"（超万卡集群核心技术、软件栈研发），第五代芯片项目15.03亿元、第六代11.97亿元——钱从资本市场来，再流向上游供应链和研发，这是燧原维持"一代一代迭代"节奏的底气。按照产品规划，燧原计划2027年推出第五代云端AI芯片、2029年发布第六代系列芯片。

2026年一季度的负债变化是另一个观察点：一季度末负债总额90.00亿元，较2025年末13.75亿元单季暴增76亿元（+554.58%），公司解释为预收客户款项和银行借款预付上游产能——即"锁产能的入场券"，先给上游下大单、付预付款，才能保证未来几个季度交付。乐观方说这是"订单驱动的战略备货"，谨慎方说一季度营收只有2.87亿元、难以解释负债暴增——两种说法都成立，区别在于你押注的是"国产算力紧缺持续多久"。

把视野拉远，燧原从来不是独自长大的。2025年中国AI加速卡总出货量约400万张，英伟达出货约220万张、份额约55%，国产厂商合计约41%；燧原2025年AI加速卡及模组销量约6.6万张，对应国内市场份额约1.7%。但"GPU五小龙"（摩尔线程、沐曦、壁仞、天数智芯、燧原）的集体上市，让这个市场第一次有了横向比较的标尺。

五个横向坐标，燧原的位置立刻清楚：成立最早（2018）、最晚上市；营收最小（2025年9.90亿）、增速最快（2026H1 +279%）；毛利率最低（31.78%）、客户最集中；出货量不落后（约6.6万张，与沐曦并列）；估值倍数最高（静态PS超200倍）。更关键的是路线差异：摩尔线程做"全功能GPU"（AI+图形+科学计算）、沐曦走GPGPU兼容路线、壁仞主打训练GPU、天数智芯做通用GPU——只有燧原（以及华为、寒武纪）坚持DSA专用架构、且完全不做CUDA兼容。

路线的差异决定了评估方式的不同。GPGPU厂商的竞争维度是"兼容性 + 单卡算力 + 性价比"，生态由CUDA免费提供；DSA厂商的竞争维度是"架构效率 + 软件栈完整度 + 系统组网能力"，生态要自己从零建。市场给燧原的最高估值倍数，某种程度上是在为"唯一不借英伟达地基造芯"的稀缺性付费——但这条路也意味着，它的每一分软件投入都要自己出钱，短期内毛利率必然被拖低。

除了五小龙，牌桌上还有更重的对手。华为昇腾是"全栈 + 云"的垂直霸主，自研芯片 + CANN + 超节点 + 华为云，是国产份额第一；寒武纪是"中立第三方"的DSA玩家，2025年已实现全年盈利；海光走x86 + CUDA兼容路线，在服务器市场两线布局。未来两到三年，国产算力大概率是"昇腾第一、寒武纪与沐曦/摩尔在腰部竞争、燧原靠大客户绑定守位"的格局——燧原能否守住位置，取决于比对手更快的产品迭代和更早的盈利兑现。

图13-1三条技术路线：GPGPU（通用）、NPU/DSA（专用），从左到右越来越「专」；燧原站在最右端（AI配图）

把燧原放到全球坐标系里，最有价值的比较不是"谁更强"，而是三个不同层面的技术对照——单卡性能、系统能力、生态厚度。这三个坐标系里，燧原的位置完全不同。

坐标系一：单卡。燧原S60对标英伟达L40S（同为数据中心大模型推理卡，S60 FP16约128 TFLOPS、48GB显存、无FP8、无卡间互联），L600对标英伟达H20（144GB显存、3.6TB/s带宽、支持FP8、800GB/s互联）——在推理场景，燧原的大显存和INT8优化让它在性价比上有竞争力；但训练场景仍是短板：英伟达GPU + cuBLAS/cuDNN对各类模型的训练优化沉淀了十几年，燧原的L600训推一体生态2026年才刚开始。概括：推理可以一战，训练仍在起步。

坐标系二：系统。英伟达有NVLink + InfiniBand + DGX SuperPOD，一张卡到十万卡集群无缝扩展；华为有超节点架构（昇腾910C集群方案），主打万卡级互联；燧原有自研GCU-LARE互联 + 云燧ESL64-O超节点（OEX正交无背板、0线缆、单机柜64卡、可扩展16384卡、全链路国产化）——方向对了，但ESL刚发布、尚在推广期，千卡到万卡集群的工程成熟度、分布式训练框架适配、故障运维工具链，都与前两者有差距。

坐标系三：生态。英伟达CUDA是"事实标准"，600万开发者、20年沉淀，几乎所有AI框架、工具、模型都原生支持；华为CANN + MindSpore + 昇腾社区加上PyTorch官方支持，是国产头部生态；燧原驭算TopsRider全栈自研、约1600个深度优化算子、8.7万开发者，正在通过TritonGCU、PyTorch适配、开源动作把门槛压下来，但开发者规模、第三方工具、故障排查文档仍不在同一量级。给个公允的排序：单卡上燧原紧咬L40S/H20，系统上刚补齐超节点拼图，生态上落后不止一代——但"落后"不等于"不能用"，在国产替代的约束下，"够用 + 可得 + 有人陪练"本身就是核心竞争力。

智算中心、政企大模型、行业AI项目里，燧原S60/L600已经越来越常出现在投标名单中。但这家公司恰好是「大客户绑定 + 官方披露克制 + 新老产品交替」三重合体——招标参数怎么定、验收标准怎么设、合同怎么签，处处有讲究。下面七件事，是采购方最容易踩坑的地方。

2026年国产大算力芯片整体供不应求，燧原的S60产能紧俏，第四代L600则处于"已回片、未大规模量产"状态——预计2026年内小规模交付、2027年大批量交付。发标/立项前必须先做三件事：确认目标型号的交期（S60有现货逻辑、L600别指望短期大批量）、确认供应商的交付节奏与调价机制（HBM成本上涨会传导到整卡）、给备选供应商留通道（寒武纪、昇腾、海光、沐曦等都可能在同一批应标名单里）。

邃思320/400的算力、制程官方未完整公开，S60的FP16算力（约128 TFLOPS）也是第三方口径，所以招标参数建议写「可运行XX代开源模型推理」「支持PyTorch X.X」这类功能指标，或要求投标方提供实测报告，而不是硬套第三方数值。评审时务必用自己的真实业务模型做POC（概念验证）：看吞吐、时延、MFU（模型算力利用率）、低精度切换后的精度表现、算子覆盖（自定义算子要用TopsCC重写）；同时分清推理与训练——S60是纯推理卡（无FP8、无卡间高速互联），大规模训练请等L600生态成熟、先上小集群验证再放量。

燧原不兼容CUDA，CUDA代码不能直接迁移——这是与寒武纪（同样DSA但提供部分迁移工具链）、海光（CUDA兼容）核心区别。采购预算里务必单列软件适配项：模型迁移（框架适配层已打通，纯框架调用成本可控）、自定义算子重写（TopsCC，每个私有算子都要重写）、性能调优（图编译、算子融合、INT8量化）、以及长期适配成本（新模型发布后，适配及时性取决于厂商跟进速度）。建议在合同中明确厂商的适配支持责任与响应SLA。

燧原的HBM等关键物料仍依赖境外供应（招股书已披露出口管制风险），采购合同至少应覆盖四类条款：供应稳定性承诺（产能保障与备货安排）、交付周期与违约（排产紧张，交期条款是刚需）、价格调整机制（HBM涨价如何分担）、维保与支持（固件/驱动更新、原厂支持、故障响应SLA）。同时确认燧原产品是否在项目所在地的采购目录/名录（各地规则不一，发标前核实）。

验收环节最容易出现"纸面过了、落地翻车"。建议把验收拆成四层：性能验收（用合同约定的真实模型与数据集跑通，并达到约定吞吐/时延指标）、兼容性验收（指定PyTorch版本、推理框架、操作系统）、服务验收（文档、培训、工具链交付完整）、稳定性验收（连续运行约定天数无故障）。付款节奏与里程碑挂钩：到货、验收、稳定运行期各占一部分。

燧原当前在售主力是S60（推理）与L600（训推一体，2027年放量），老一代云燧T2X/i2X已逐渐退出增量市场。先把优劣势摆上桌，再决定牌怎么打。

燧原不是整机厂，它的"中标"有两种形态，采购方必须分得清：芯片/板卡直接供货（卖给整机厂或集成商）和智算系统及集群交付（以燧原为项目总集成商）。近年公开案例：

读到这里，不同身份的人带着不同的问题。这里给三条快速路径：

最后，说两句总结。燧原的技术画像可以浓缩成一句话：它是一家把「别人的地基」换成「自己的地基」的公司——自主指令集、GCU-CARE计算引擎、GCU-LARE互联、驭算软件栈、超节点集群，五层都是自己写的。这套路线的代价是前期慢、毛利低、生态薄；收益是架构自主、可深度优化、不受外部授权约束。8年5颗芯片全部一次流片成功、万卡集群利用率做到90%+，是这套路线工程可行性的直接证据。

燧原的下一章，不在股价K线里，而在三个答案里：腾讯之外的第二曲线何时起来、L600能否按计划在2027年放量、毛利率能否站上40%。按照产品路线图，第五代芯片计划2027年推出、第六代2029年发布——如果每一代都像前四代一样按节奏兑现，燧原在国产算力牌桌上的位置会越来越稳；如果中间任何一环失速，市场也会用脚投票。技术公司的价值最终回到技术本身，这句话在燧原身上，比在任何一家国产芯片公司身上都更适用。赵立东用一句话概括过这家公司的价值追求——"流水不争先，争的是滔滔不绝"。燧原的技术路线，走的正是这条不争先、但滔滔不绝的路。

（全文完）
