模板工程专项施工方案

5.1.2. 模架体系设计

备注：以下设计及附图、数据均为参考数据，最后应以工程实际情况及相应计算为依据，并在文字及附图中做相应补充或修改。

5.1.2.1. 底板内集水坑模板设计

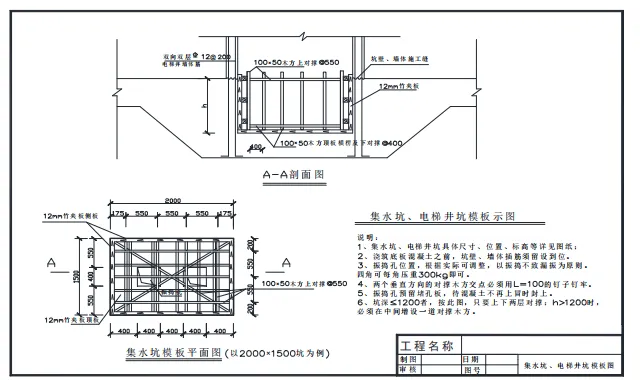

集水坑、电梯井坑侧模采用 XXmm 厚覆膜木胶合板，现场制作成箱体形式。当集水坑、电梯井边长尺寸≤2000mm 时，采用 50×100mm 木方横龙骨间距 XXmm，50×100mm 木方支撑、水平间距 XXmm；当集水坑、电梯井边长>2000mm 时采用φ48.3 钢管脚手架支撑，中间设 U托支撑。基坑模板支设完成后注意混凝土浇筑前做好抗浮措施，采用袋装水泥或沙子等放置到筒模内的压重方法，防止浇筑混凝土时模板上浮。参考详见附图 1。

5.1.2.2. 导墙模板设计

外墙混凝土随底板一同浇筑的高度一般为基础底板上表面 300mm 高（人防区域 500高），预埋止水钢板、止水钢板开口方向朝向迎水面，即朝向肥槽方向。止水钢板依靠止水螺杆托住固定。防水保护墙（砖胎膜）砌筑高度至基础顶标高处，砖墙外侧与护坡土壁间空隙按照设计要求的材料回填夯实，压实系数执行建筑或结构设计总说明相应内容，内侧抹 20 厚水泥砂浆，阴角和阳角抹成半径为 50mm 的圆弧状。在做底板卷材防水时，卷材沿砖胎膜墙内侧向上顺延至砖墙顶，在砖胎膜墙顶甩出 500mm 和 800mm（视地下室防水等级及相应卷材层数而定、两层卷材接头错开半幅宽），上用两皮砖压住保护防水接头，方便后续外墙防水接茬使用。砖胎膜墙作为基础底板外模使用。底板上 300mm 高导墙模板背楞采用 50×100mm 木方三道，竖龙骨可采用φ48.3 双钢管间距 XXmm 左右。参考详见附图

2。普通模板安全专项施工方案

5.1.2.3. 地下室外墙模板

外墙模板采用 XXmm 厚覆膜木胶合板；竖肋采用 50×100 木方（或方管）间距 XXmm，横肋采用 2Ф48.3 钢管间距 XXmm，穿墙螺杆ΦXX 间距 XXmm，建议采用三接头止水螺杆。

参考详见附图 3，计算书详见附件 X。

5.1.2.4. 地下室内墙、地上墙体模板

地下室内墙、地上墙体模板采用 XXmm 覆膜木胶合板，竖肋采用 50mm×100mm 木方（或方管），横肋采用 2Φ48.3 钢管，间距 XXmm/XXmm。墙体阳角模板（含门窗洞口）采用套角做法。人防特性墙体应采用止水螺杆。参考详见附图 4、5、6、7，计算书详见附件 X。

5.1.2.5. 坡道圆弧形墙体设计

圆弧墙模板采用 XXmm 覆膜木胶合板模板，50mm×100mm 木方间距 XXmm 作竖肋，ΦXX钢筋间距 XXmm 作横楞，ΦXX 钢筋外面再用 2Φ48.3 钢管间距 XXmm 作竖向背楞。MXX 对拉

螺栓（坡道外墙采用 80×80×3mm 止水片），墙体上部 2.7m 高范围内为 XX×XX，2.7m 以下间距 XX×XX；参考详见附图 8，计算书详见附件 X 。

5.1.2.6. 柱模板设计

框架柱模板支设采用 XXmm 覆膜木胶合板模板或者定型钢模板。采用木模板的，可选用 50mm×100mm 木方作竖楞，双钢管作柱箍，对拉螺栓采取对拉措施。对于截面较大的框架柱，可采用 XXmm 厚覆膜木胶合板，50mm×100mm 木方竖楞加密或采用 100mm×100mm 木方，可以采用槽钢做柱箍。（建议柱截面 800*800 以下的选用双钢管做柱箍，截面大于800*800 的选用槽钢或者方圆扣做柱箍）参考示例具体见附图 9、9-1、10，计算书详见附件 X。

5.1.2.7. 梁模板设计

普通梁模板采用 XXmm 覆膜木胶合板模板，40mm×90mm 木方间距 XXmm 作纵肋，Ф48.3 钢管或 90mm×90mm 木方间距 XXmm 作托梁，扣件架支撑，步距 XXmm。梁两边板底立杆距离梁截面不能超过 400mm。根据不同情况按以下三种附图 11、12、13 的方法进行搭设，计算书见附件 X。
