本文聚焦于 AI 算力平台的 8 个核心概念：GPU、显存、NVLink、InfiniBand、调度、存储、容器和监控。沿着一次分布式训练任务的执行过程，读者可以看清这些组件怎样协同工作，并初步判断：训练慢，究竟是卡没算起来，还是整条系统路径中的某一环在拖后腿。

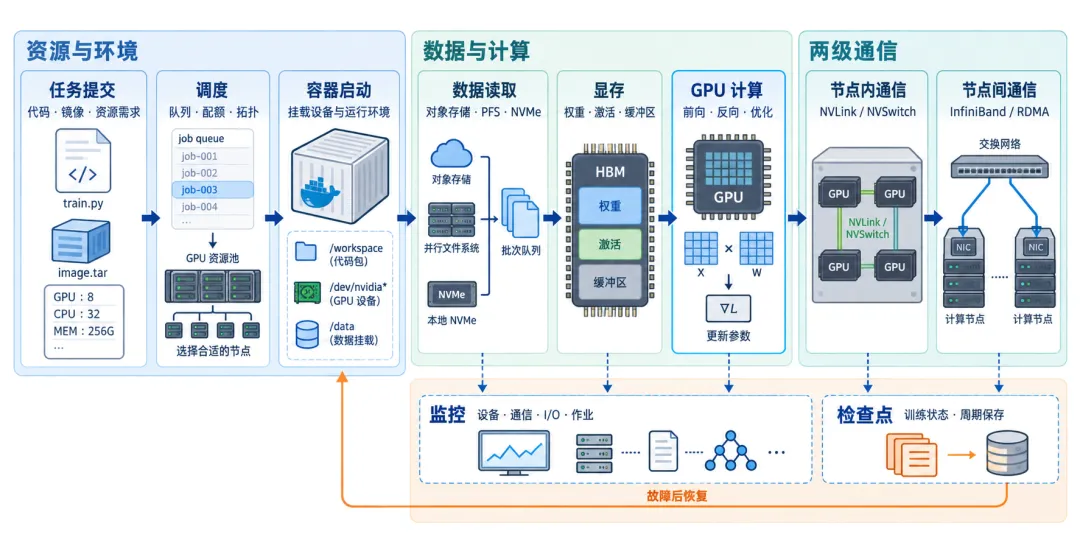

图 1：一次训练任务从提交到运行、同步、监控和检查点保存，要经过一条相互依赖的完整系统路径。

01GPU：峰值算力，不等于训练速度

“

通俗理解：GPU 像一座同时开着大量生产线的工厂。任务足够并行，数据又能及时送到，生产线才真正忙得起来。

CPU 和 GPU 在硬件设计上各有侧重。CPU 擅长以较低延迟处理复杂控制逻辑；GPU 用大量并行线程换取整体吞吐。神经网络中的矩阵乘法、卷积和 Attention 包含大量重复的张量计算，正适合后者。

在 CUDA 的执行模型里，GPU 由多个 Streaming Multiprocessor（SM） 组成，线程以 warp、线程块等形式被调度到 SM 上。Tensor Core 专门加速矩阵乘加，是现代 AI 训练获得高吞吐的重要硬件单元。CUDA Programming Guide^[2] 对这套执行与内存模型有更完整的说明。

FLOPS（每秒浮点运算次数） 描述的是理论计算上限。实际任务能跑到多快，还取决于几件更具体的事：

大规模矩阵乘法通常更容易发挥 Tensor Core；大量小算子、频繁的 CPU-GPU 同步和不规则访存，则会让 GPU 一次次停下来。同一张卡运行不同模型，实际吞吐差出几倍并不奇怪。

排查 GPU 性能，可以先分清四种状态：

所以，GPU 利用率不能单独代表训练效率。监控显示 100% 活跃，只说明采样窗口内 GPU 有工作，不代表 Tensor Core、显存带宽和多卡并行都处在理想状态。模型吞吐、单步耗时，以及计算、通信、输入各自占用的时间，通常更有判断价值。

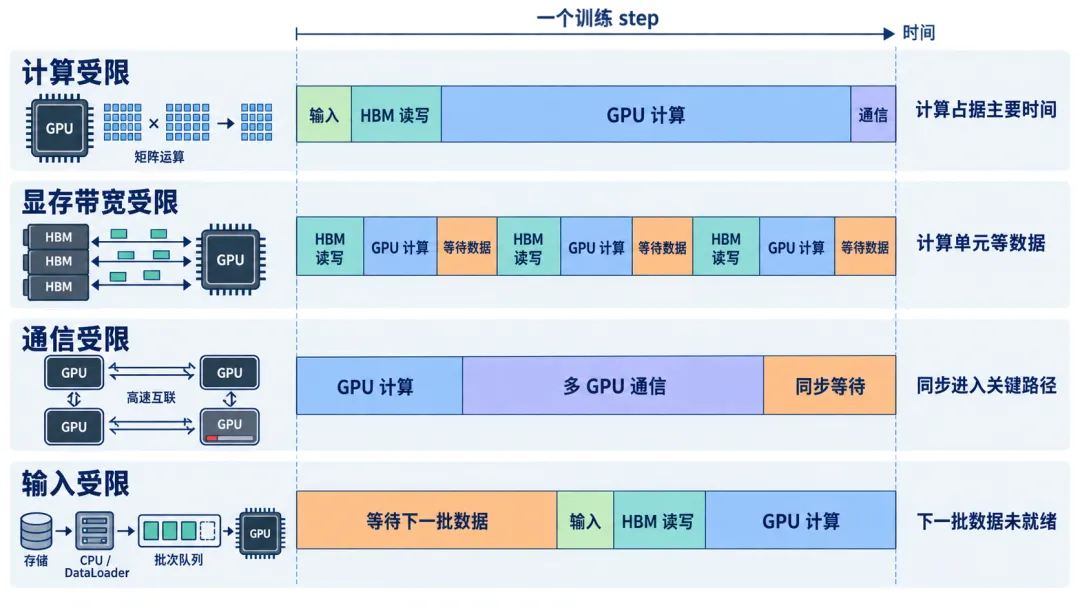

图 2：峰值 FLOPS 只是上限；训练单步究竟耗在哪里，要看计算、搬运、通信和输入在时间线中的占比与等待关系。

02显存：既决定放不放得下，也决定喂不喂得饱

“

通俗理解：显存容量决定模型和中间状态能不能装下，显存带宽决定 GPU 取数据够不够快。

谈模型规模时，人们最先想到参数。但在训练阶段，参数只占显存用量的一部分。

一项训练通常还要保存梯度、优化器状态、前向传播留下的激活、通信缓冲区、临时张量，以及框架分配器保留但当前没有实际使用的空间。

以 BF16 保存 70 亿参数为例，权重本身约占 14 GB。加入梯度、Adam 优化器状态、可能存在的 FP32 主权重和激活后，实际显存需求会高出许多，还会随 batch size、序列长度和网络结构变化。只拿“参数量 × 每个参数的字节数”估算训练显存，通常会低估不少。

多张卡的显存不会自动相加

每张 GPU 都有自己的物理显存。数据并行（DP）会在各张卡上保留模型副本，再分别处理不同数据；它提高了计算吞吐，却不会减少单卡保存模型所需的空间。

模型状态要分布到多张卡，需要明确的切分策略：

这些方法都在容量和速度之间交换条件。切分越细，跨卡通信通常越多；Offload 能节省显存，却会把部分数据送进更慢的传输路径。

OOM 只是最明显的问题

容量不足会报 OOM，带宽不足则常表现为“模型能跑，但跑不快”。GPU 的寄存器、共享内存、L1/L2 Cache 与全局显存构成分层内存系统。算子频繁访问全局显存，或者访问无法有效合并时，计算单元就会等数据。NVIDIA 的 CUDA Best Practices Guide^[3] 因此把有效带宽列为性能分析的重要指标。

常见的省显存方法也各有价格：混合精度要处理数值稳定性，激活检查点用重复计算换空间，缩小 batch size 可能降低吞吐，ZeRO/FSDP 会增加通信，Offload 则依赖更慢的主机内存或 NVMe。

Unified Memory 能简化 CPU 与 GPU 多物理内存空间的管理，却不能把主机内存变成与 HBM 同速的显存。页迁移、数据放置和访问位置仍会影响性能。CUDA Unified and System Memory 文档^[4] 也明确强调，数据留在实际访问它的处理器所连接的内存中，通常才能获得更好的性能。

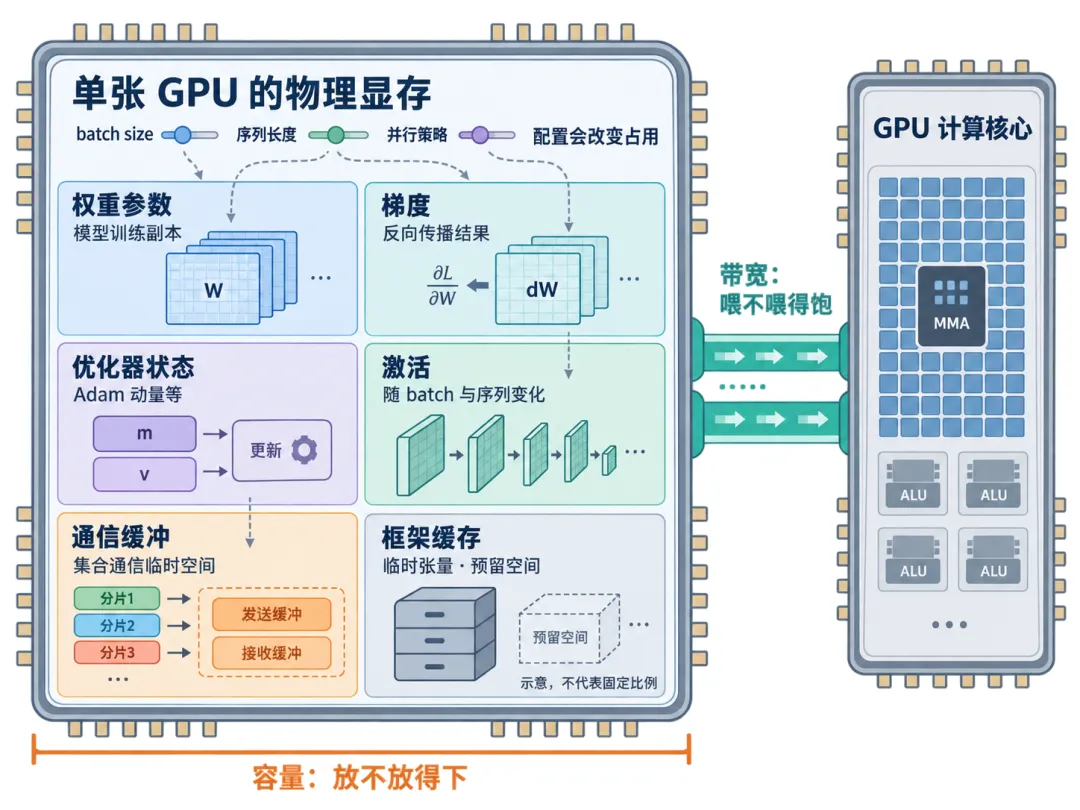

图 3：训练显存不只装参数，还要容纳梯度、优化器状态、激活、通信缓冲和框架缓存；各部分大小会随训练配置变化。

03NVLink：节点内 GPU 怎样快速交换数据

“

通俗理解：NVLink 是 GPU 之间的高速通道。它能加快通信，却不会自动把多张 GPU 变成一张没有边界的超级 GPU。

单机多卡训练并非每张 GPU 各算各的。数据并行要同步梯度，张量并行要交换中间结果，流水线并行也要在不同阶段之间传输激活。模型并行切得越细，通信越容易进入每一步训练的关键路径。

一台 GPU 服务器内部通常同时存在四个容易混淆的角色：

NVLink 是底层互联，NCCL 负责组织通信。NCCL 会识别硬件拓扑，根据 GPU 之间的实际连接选择通信路径和算法。NCCL 官方文档^[5] 将其定义为面向多 GPU 的集合通信库。

都是 8 张 GPU，拓扑可能完全不同

如果 8 张 GPU 位于同一 NVSwitch 域，GPU 之间的路径通常更均衡。如果它们分布在不同 PCIe Switch、不同 CPU Socket，通信可能经过更长的路径，并受到 NUMA 位置影响。

调度器只满足“分到 8 张 GPU”还不够。卡数正确、拓扑不合适，训练照样会慢。

排查节点内通信，可以先用 nvidia-smi topo -m 查看 GPU、CPU 和 NIC 的关系，再用 P2P 或 NCCL 微基准验证实际带宽。DCGM 的 Topology and NVLink^[6] 文档区分了拓扑、链路状态、流量和错误：链路显示 Up，只能说明它处于连接状态，不能证明应用已经跑满带宽。

NVLink 也不等于无条件共享显存。远端 GPU 内存访问仍受拓扑、时延、带宽和软件支持限制。训练框架依旧要明确怎样切分模型、放置张量和组织通信。

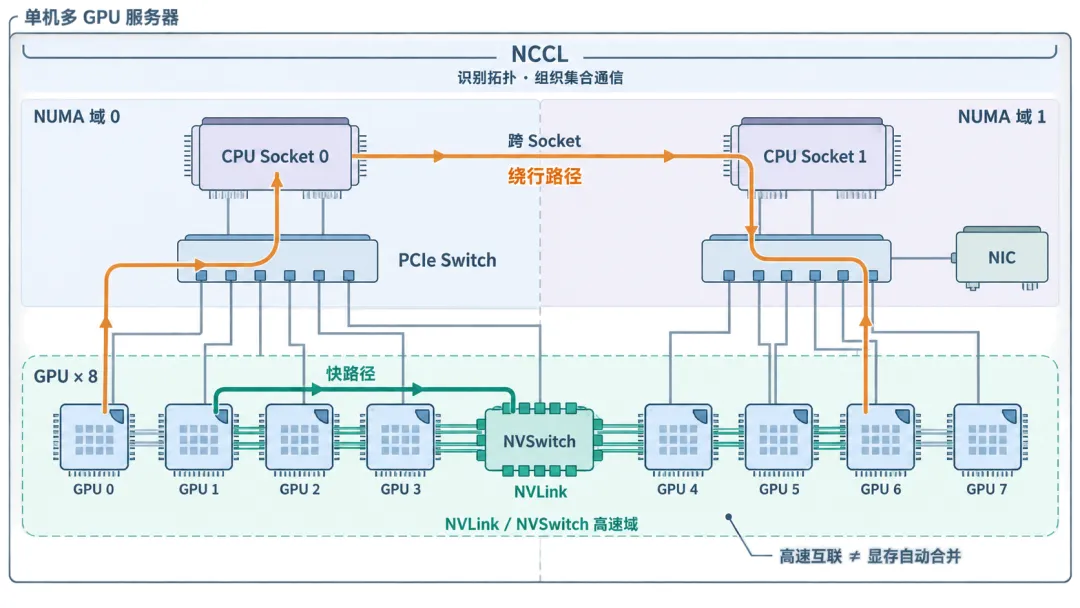

图 4：单机多 GPU 的通信速度取决于真实连接：NVLink/NVSwitch 提供节点内高速路径，跨 PCIe Switch 或 CPU Socket 的绕行会增加代价。

04InfiniBand：多台 GPU 服务器怎样一起训练

“

通俗理解：NVLink 主要连接一台服务器里的 GPU，InfiniBand 则把多台服务器连成一个低时延、高带宽的训练集群。

训练规模超过单台服务器后，梯度、参数分片或中间张量需要跨节点交换。同步训练还有一个麻烦：一个 rank 变慢，其他 rank 往往只能等它。

节点间网络因而不只追求端口带宽，还要控制时延、拥塞、重传和尾部波动。

InfiniBand 是 HPC 与 AI 集群常见的高性能网络体系。它支持 RDMA，让网卡直接访问已经注册的内存区域，从而减少 CPU 参与和额外拷贝。在硬件、驱动、拓扑和软件栈满足条件时，GPUDirect RDMA 还能在 GPU 与网卡之间建立更直接的数据路径。

这里减少的是数据面的 CPU 参与和 bounce buffer，并非整个通信过程“完全不经过 CPU”。控制面、内存注册和路径建立仍由软硬件栈共同完成。

本地 GPU 显存    ↓ PCIe / GPUDirect RDMA本地 NIC    ↓ InfiniBand 交换网络远端 NIC    ↓ PCIe / GPUDirect RDMA远端 GPU 显存

InfiniBand 与 RoCE 有相似目标，但不是同一种网络

两者都能承载 RDMA，链路层、交换网络配置、拥塞管理和诊断工具却不同。RoCE 运行在以太网上，通常需要正确配置 PFC、ECN 等流控和拥塞机制；配置不当时，训练吞吐可能波动，尾延迟也会升高。

NCCL 的 Networking Troubleshooting^[7] 文档会分别检查 InfiniBand 与 RoCE 的链路状态、端口速率、RDMA 统计、重传和拥塞指标。两者都支持 RDMA，排障方法却不能直接照搬。

端口标称 400 Gb/s，也不代表应用一定能获得同等吞吐。GPU-NIC 是否处于合适的 NUMA/PCIe 拓扑、多 rail 是否配置一致、交换网络是否阻塞、NCCL 是否选对接口、并行策略产生多少通信量，都会影响最终结果。

实用的验证顺序是：先用 RDMA 带宽和时延工具检查底层网络，再用 NCCL Tests 检查集合通信，最后回到真实模型的 step time。底层网络正常而 NCCL 慢，和 NCCL 正常但模型扩展效率差，是两个层次的问题。

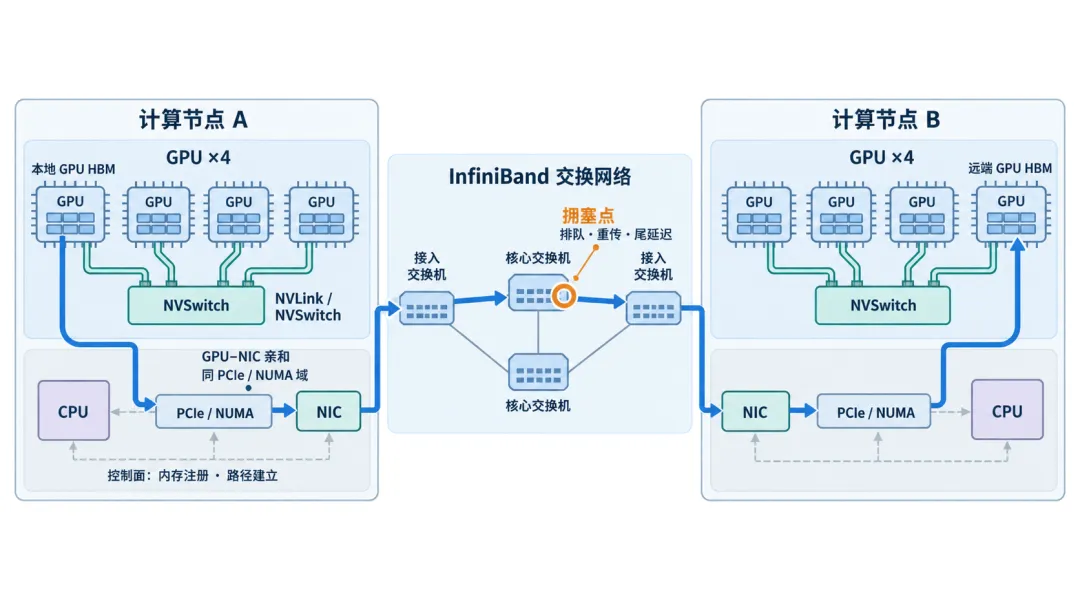

图 5：分布式训练要同时经过节点内与节点间两层互联；GPU–NIC 拓扑、RDMA 路径和交换网络拥塞都会影响同步时间。

05调度：分到几张卡，只是第一步

“

通俗理解：调度器不只决定谁先用 GPU，还要决定任务用哪几张卡、落在哪些节点，以及 GPU 与 CPU、NIC、存储路径是否匹配。

用户提交作业时，通常会声明 GPU 数量和型号、CPU、主机内存、运行时长等需求。调度器要从集群中找到满足条件的资源，同时处理队列、配额、优先级和公平性。

在 Slurm 中，GPU 可以作为 GRES（Generic Resource）被发现、申请、绑定和核算。Slurm GRES 文档^[8] 还涉及 GPU 亲和、MIG、MPS 等能力。

Kubernetes 则通过 Device Plugin 等机制，把 GPU 作为扩展资源暴露给 Pod。Kubernetes GPU Scheduling^[9] 解决了 GPU 资源发现与分配的基础问题。训练平台通常还要补上队列、成组调度、拓扑感知和多租户治理。

为什么分布式训练需要成组调度

一个 32 卡任务如果需要同时使用 4 个节点，就不能先启动其中两个节点，再让它们占着资源等待另外两个。

Gang Scheduling 解决的是“整组资源同时满足”：所需 worker 要么一起启动，要么暂时都不启动。它减少了部分资源被无效占用，但大任务也可能因此等得更久。

调度器还要面对彼此冲突的目标。小作业容易填入资源碎片，能抬高表面利用率；大作业则需要连续、拓扑合适的节点。回填、配额、优先级、抢占和公平共享，都在利用率与等待时间之间做取舍。

GPU 也不一定只能整卡独占：

调度难就难在：既要让任务拿到适合其计算和通信模式的资源，又要控制碎片、排队与相互干扰。

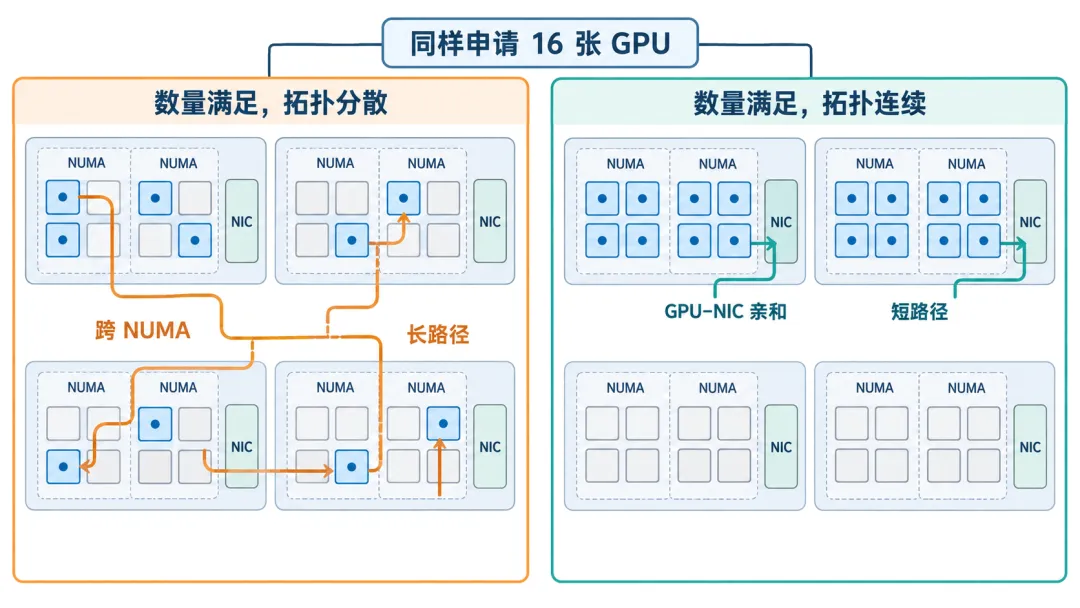

图 6：调度器不仅要凑够 GPU 数量，还应尽量选择拓扑连续、GPU–NIC 亲和的节点，避免跨 NUMA 和碎片化放置。

06存储：GPU 为什么会等数据和检查点

“

通俗理解：GPU 是计算引擎，存储是供料系统。数据送得不够快，再贵的 GPU 也只能停下来等。

训练平台里的 I/O 至少有三种形态：持续并发读取数据集，周期性写入和恢复大体量检查点，以及持续产生体量较小的日志与指标。一个“存储带宽”概括不了它们。

大文件顺序读取主要关心吞吐，大量小文件则会频繁触发目录遍历、open、stat 等元数据操作。即使文件系统标称总带宽很高，元数据服务也可能先被打满。

平台常见的三类存储，各有自己的位置：

Lustre Operations Manual^[10] 将元数据服务、对象存储目标和文件条带分开设计。它既解释了并行文件系统如何聚合吞吐，也说明文件布局和元数据为什么需要分别优化。

实际平台往往把对象存储、并行文件系统和本地 NVMe 组合起来：对象存储负责容量和长期保存，共享文件系统承载训练热数据与检查点，本地 NVMe 提供缓存和临时空间。三者处在不同的数据层级。

数据格式有时比换硬件更重要

如果数据集由几千万个小文件组成，只升级存储设备仍可能解决不了元数据压力。把样本打包成 shard、采用顺序读取格式、增加预取并合理配置 DataLoader，往往更直接。

CPU 解码、数据增强和 pinned memory 也处在输入路径上。看到 GPU 利用率周期性下跌，问题未必在磁盘，也可能是 CPU 预处理跟不上。

检查点会制造另一种压力。多节点训练在同一时刻写入参数和优化器状态，会形成突发流量；同步写入直接拉长训练停顿，异步写入虽然能减轻停顿，却要额外处理一致性、后台带宽和恢复完整性。

GPUDirect Storage^[11] 可以在支持的软硬件配置下，减少存储与 GPU 缓冲区之间的额外 CPU bounce buffer。它适合较粗粒度的数据传输，但不会自动解决小文件、元数据、数据布局和上游存储能力。

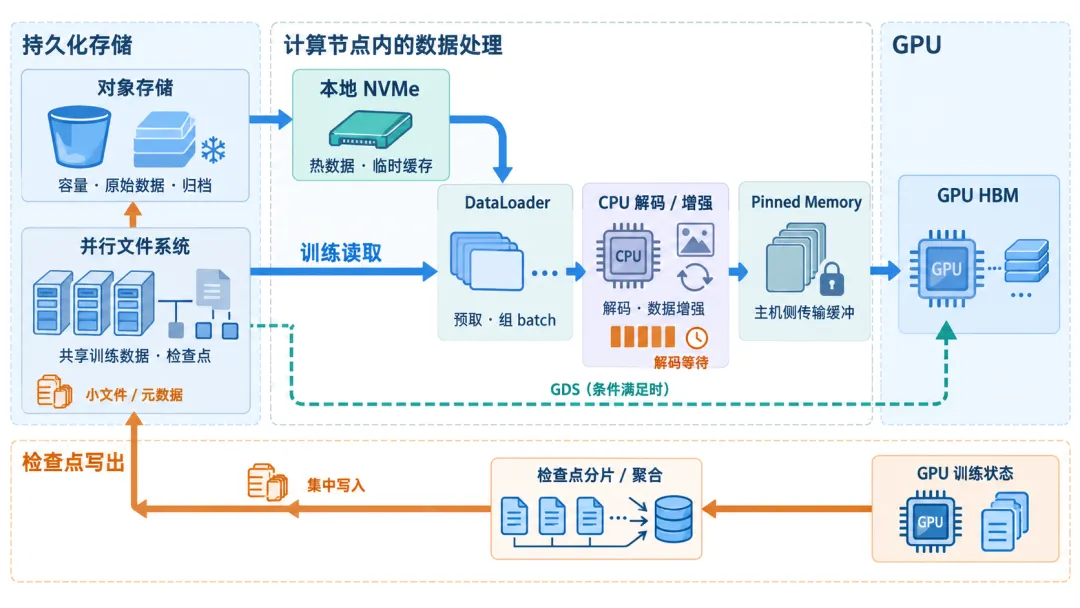

图 7：训练数据从持久化存储经过可选缓存、DataLoader 和 CPU 预处理进入 GPU 显存；检查点沿反向路径写出，小文件、解码和突发写入会在不同位置形成等待。

07容器：封装环境，不等于封装整台机器

“

通俗理解：容器把代码、框架和依赖带到计算节点，GPU 驱动、设备、网络和存储仍由宿主机与平台提供。

AI 训练镜像通常包含 Python、训练代码、PyTorch 等框架、CUDA 用户态库、NCCL 和项目依赖。镜像让相同环境能在不同节点重复启动。

但容器没有封装整台服务器。Linux 内核、GPU 驱动、真实的 GPU 与 NIC、设备权限、网络命名空间，以及 NUMA、PCIe、NVLink 等硬件拓扑，仍来自宿主机。

NVIDIA Container Toolkit^[12] 用来配置 Docker、containerd、CRI-O 等容器运行时对 NVIDIA GPU 的访问。调度器先决定任务能使用哪些 GPU，运行时再把相应设备和驱动能力提供给容器。

镜像能启动，多机训练仍可能失败

除了 GPU 设备，多节点训练还要检查：

容器不会自动改善 GPU-NIC 亲和，也不会修复底层网络配置。镜像一致，只解决了可复现问题的一部分。

更稳妥的实验记录至少应包括镜像 digest、代码提交、数据版本、训练参数、框架版本和宿主机驱动环境。只记录镜像标签并不可靠，因为标签可能被覆盖。

镜像大小也会影响作业启动。几十 GB 的镜像在大量节点上同时拉取，可能把镜像仓库和节点网络变成新瓶颈。镜像分层复用、节点缓存和预热，因而也是平台工程的一部分。

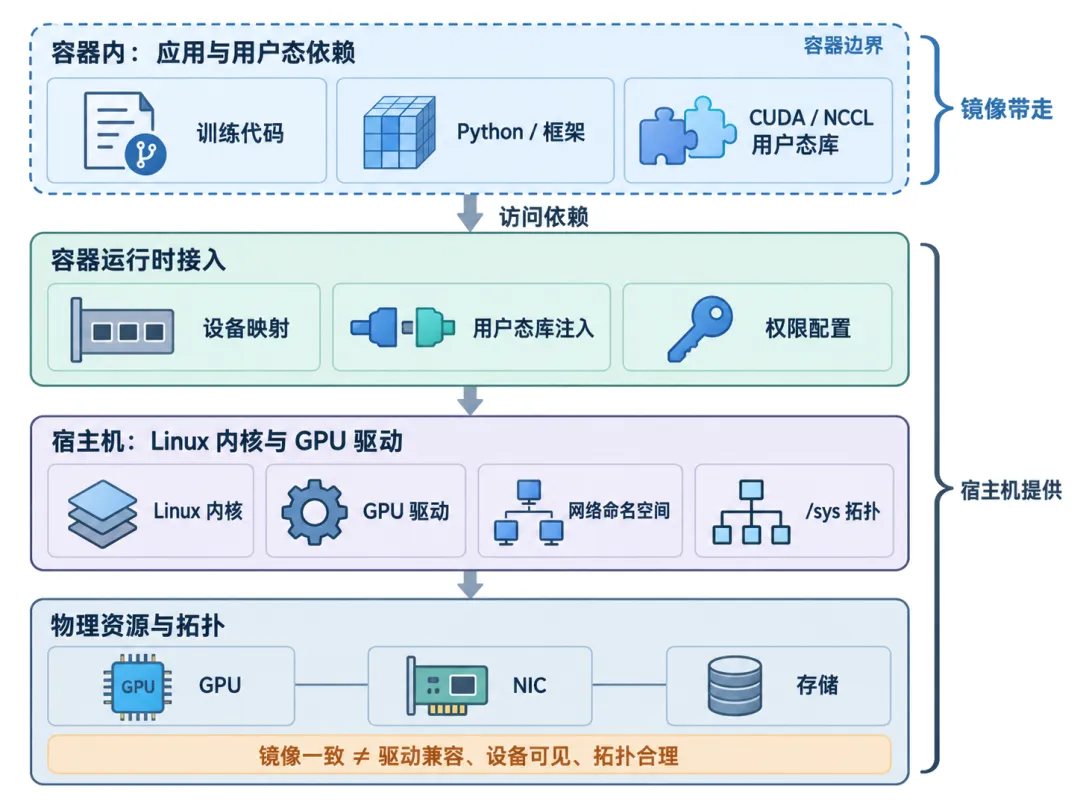

图 8：容器带走的是应用环境，不是整台机器；设备映射、驱动兼容、网络能力和硬件拓扑仍取决于宿主机与平台配置。

08监控：不只看 GPU 忙不忙，还要知道它在等什么

“

通俗理解：监控要回答的不只是 GPU 利用率多少，还要说明它在算什么、在等什么、为什么变慢，以及问题属于哪项作业。

一套只展示 GPU 利用率、温度和显存占用的仪表盘，很难支持分布式训练排障。更完整的监控至少要把五层信息放到一起。

设备层：GPU 是否健康

观察 GPU 活跃度、显存使用、功耗、温度和时钟，也要记录 ECC 错误、Xid、降频、掉卡，以及 MIG 或共享 GPU 的资源归属。

通信层：GPU 是否在等其他 GPU

节点内要看 NVLink/NVSwitch 的链路、流量和错误，节点间要看 InfiniBand/RDMA 的端口状态、重传、拥塞和吞吐。再把这些指标与 NCCL 集合通信耗时、慢 rank 和尾延迟对应起来。

数据层：GPU 是否在等输入

文件系统吞吐、IOPS、元数据时延、本地缓存命中率、DataLoader 队列、CPU 解码，以及检查点写入时间，都可能解释 GPU 为什么停下来。

作业层：问题到底属于谁

设备指标需要关联作业 ID、Pod、队列、租户、节点、rank 和训练 step。否则仪表盘只能告诉你“GPU 3 的利用率下降”，却无法回答是哪项训练、哪个进程、哪一段执行出了问题。

DCGM Exporter^[13] 可以把 DCGM 采集的 GPU 遥测转换为 Prometheus 指标，并可在 Kubernetes 环境中附加 Pod 等工作负载信息。它还要与调度、网络、存储和训练框架指标组合，才能提供完整的排障上下文。

平台层：机器很忙，不代表任务有效推进

平台还应统计作业排队与启动时间、任务成功率、失败原因、检查点恢复成功率、有效 GPU 小时，以及因数据等待、通信和故障浪费的 GPU 小时。

集群利用率很高，如果任务长期排队、频繁失败或单步吞吐很低，平台仍谈不上高效。比“GPU 忙了多久”更重要的问题是：这些 GPU 时间换来了多少有效训练进展。

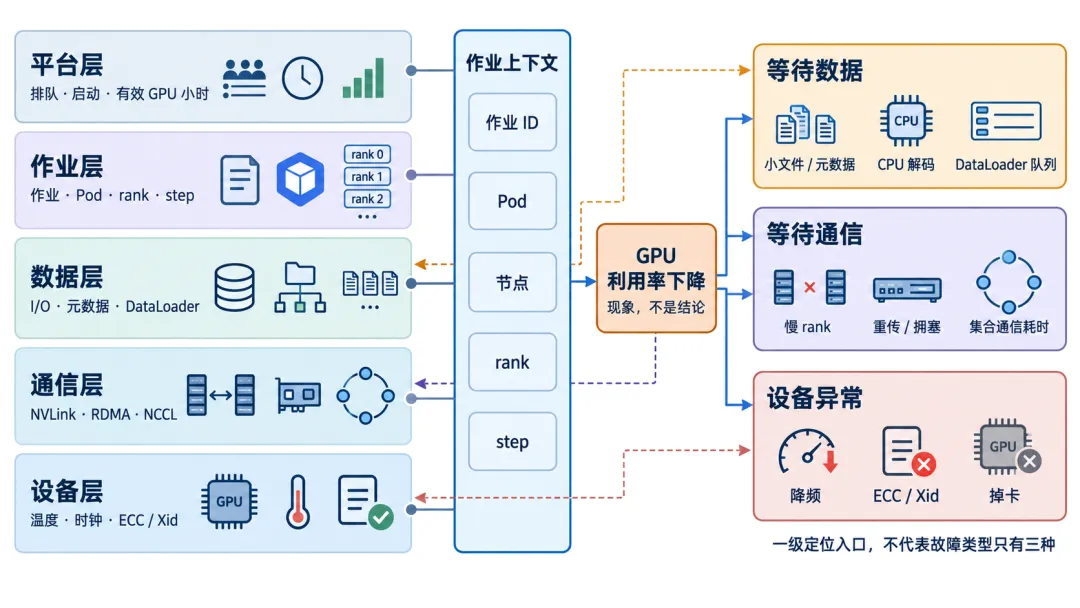

图 9：五层指标通过作业、Pod、节点、rank 和训练 step 关联起来后，才能从 GPU 利用率下降继续检查数据等待、通信等待或设备异常。

一次训练任务，怎样经过整套平台

以一项 4 节点、每节点 8 张 GPU 的训练任务为例：

沿着这条执行路径，也能得到一套基本的排障顺序：

训练变慢├── GPU 活跃度低│   ├── DataLoader / CPU 预处理慢│   ├── 存储吞吐或元数据慢│   └── 进程在等待通信或同步├── GPU 活跃度高，但模型吞吐低│   ├── 算子没有有效使用 Tensor Core│   ├── 显存带宽受限│   └── 单个慢 rank 拖住整体├── 多卡扩展效率差│   ├── 节点内 NVLink / PCIe 拓扑不佳│   ├── 节点间 InfiniBand / RDMA 异常│   └── 并行策略产生的通信量过大└── 作业频繁失败    ├── 容器、驱动、CUDA 或 NCCL 不兼容    ├── GPU、NVLink、NIC 或存储存在健康问题    └── 检查点与恢复机制不完整

最后

评估一套 AI 算力平台，只问 GPU 数量和单卡峰值算力，远远不够。

任务提交后要排队多久，拿到的 GPU 拓扑是否合理，数据能不能按时进入显存，多机同步是否稳定，训练中断后能否恢复，问题发生时能否找到对应的节点、链路和作业——这些问题更接近平台的真实水平。

GPU 给出了计算能力的上限。显存、互联、调度、存储、容器和监控，决定这些算力有多少能转化成训练进展。

一项任务能够顺利启动、持续运行，遇到问题找得到原因，发生故障还能从检查点恢复，这套昂贵的硬件才算真正用起来了。
