项目名称: 弧形模板(用于桥梁墩柱或系梁圆弧段施工)

当前时间： 2026-08-12 10:29:05 分类：办公文件评论(0)

项目名称: 弧形模板(用于桥梁墩柱或系梁圆弧段施工)

依据标准：

GB 50017-2017《钢结构设计标准》
GB/T 700-2006《碳素结构钢》
GB/T 50214-2013《组合钢模板技术规范》
JTG/T 3650-2020《公路桥涵施工技术规范》
GB/T 3098.1-2010《紧固件机械性能螺栓、螺钉和螺柱》

1.1 结构尺寸与组成

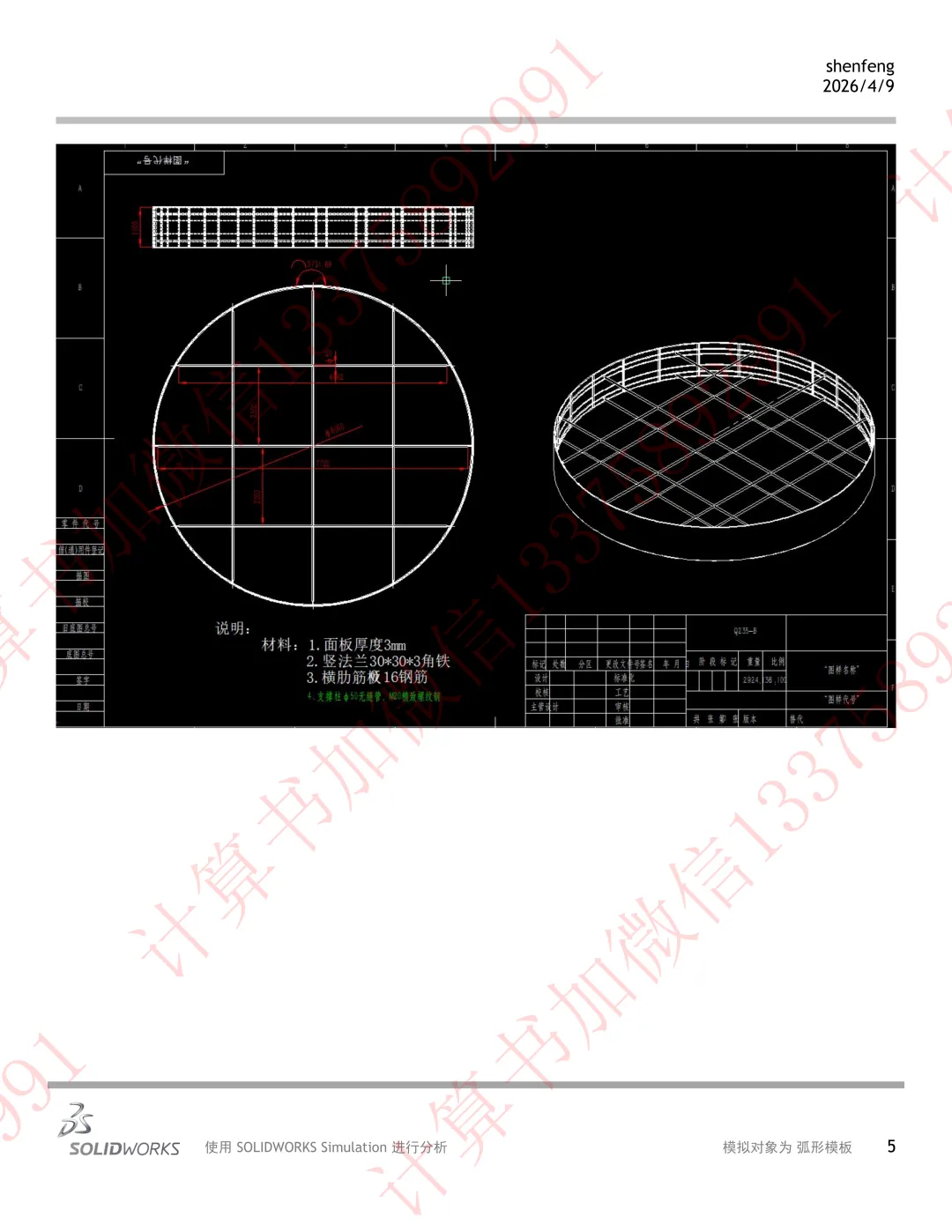

根据图纸及有限元模型：

构件名称	规格/尺寸	材料
面板	厚度 3 mm	Q235-B
竖法兰	30×30×3 角铁	Q235-B
横肋筋板	Φ16 钢筋	Q235-B
支撑柱	Φ50 无缝管	Q235-B
对拉螺杆	M20 精轧螺纹钢	8.8级/精轧
模板高度	约 1000 mm（根据图纸）	—

.3 螺栓/螺杆属性（M20，8.8级/精轧）

项目	数值	单位
公称直径	20	mm
有效应力面积	245	mm²
屈服强度	640	MPa
抗拉强度设计值	400	MPa
抗剪强度设计值	240	MPa

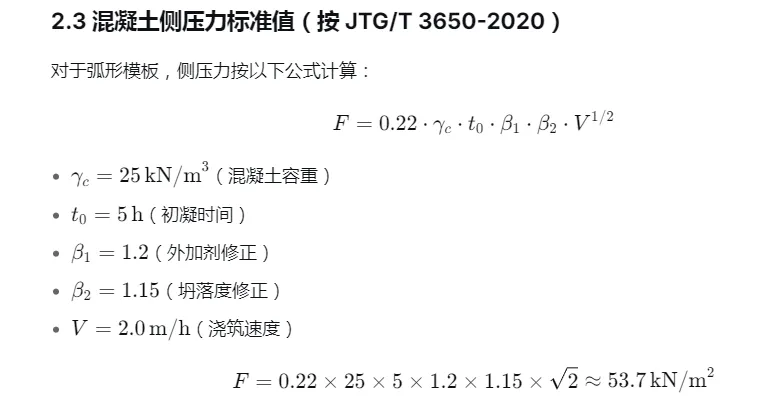

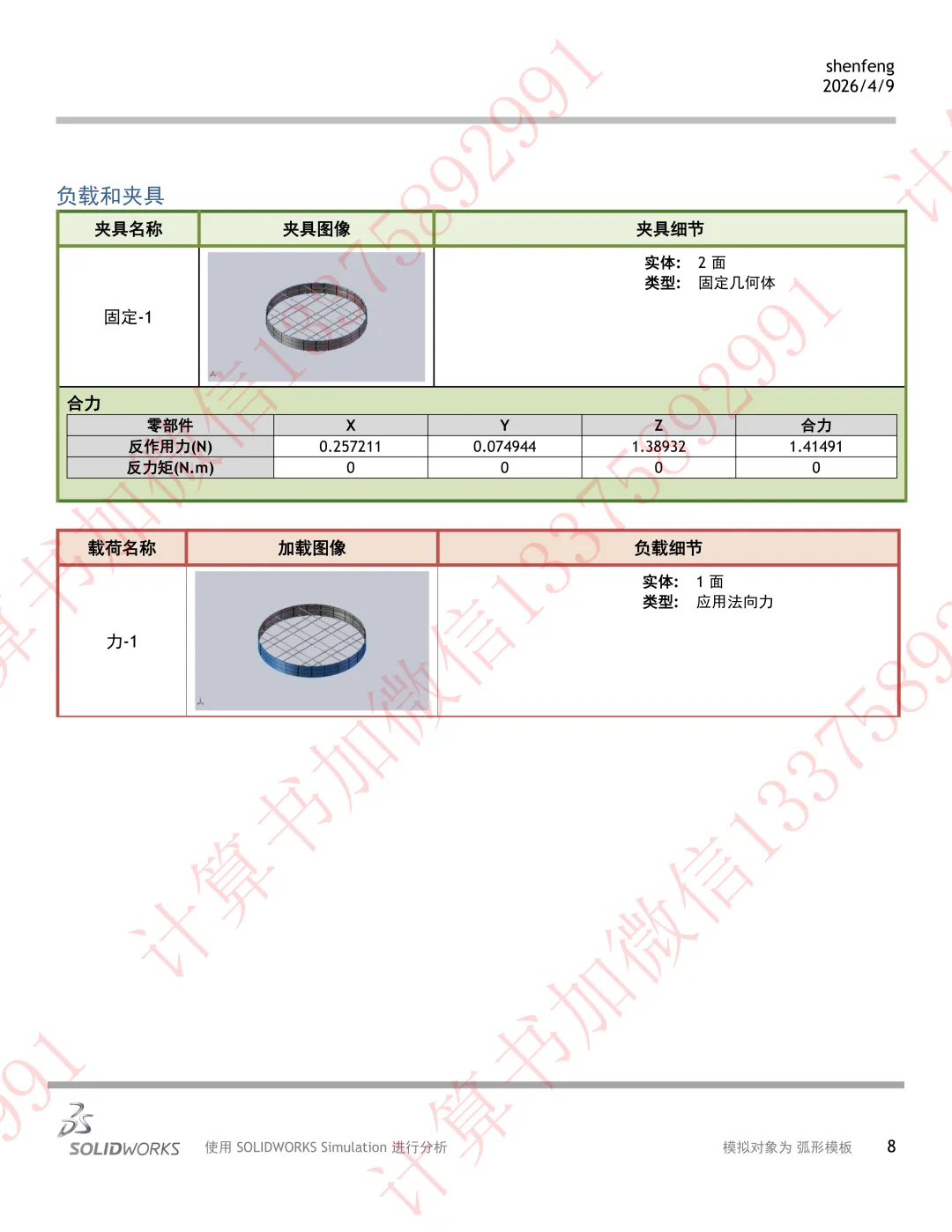

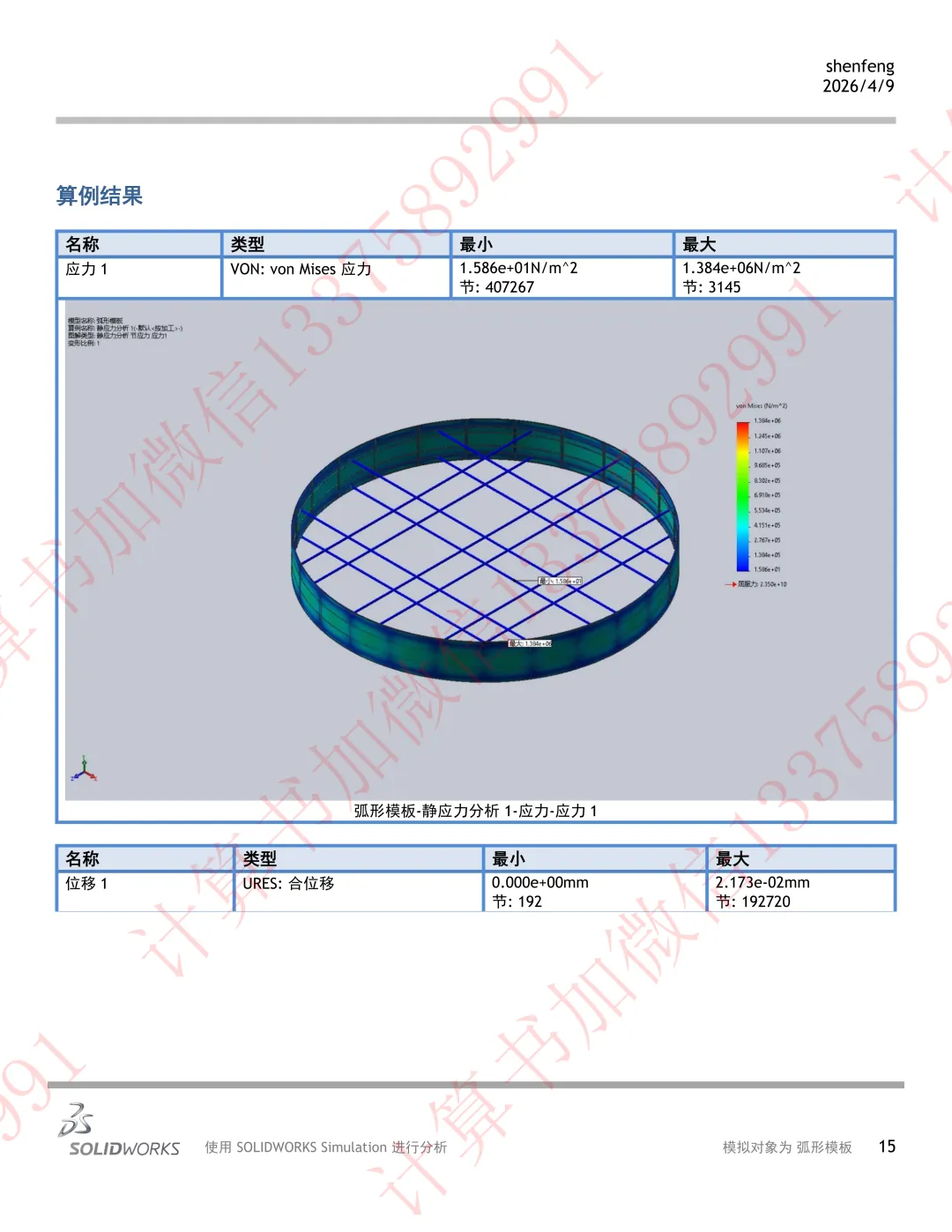

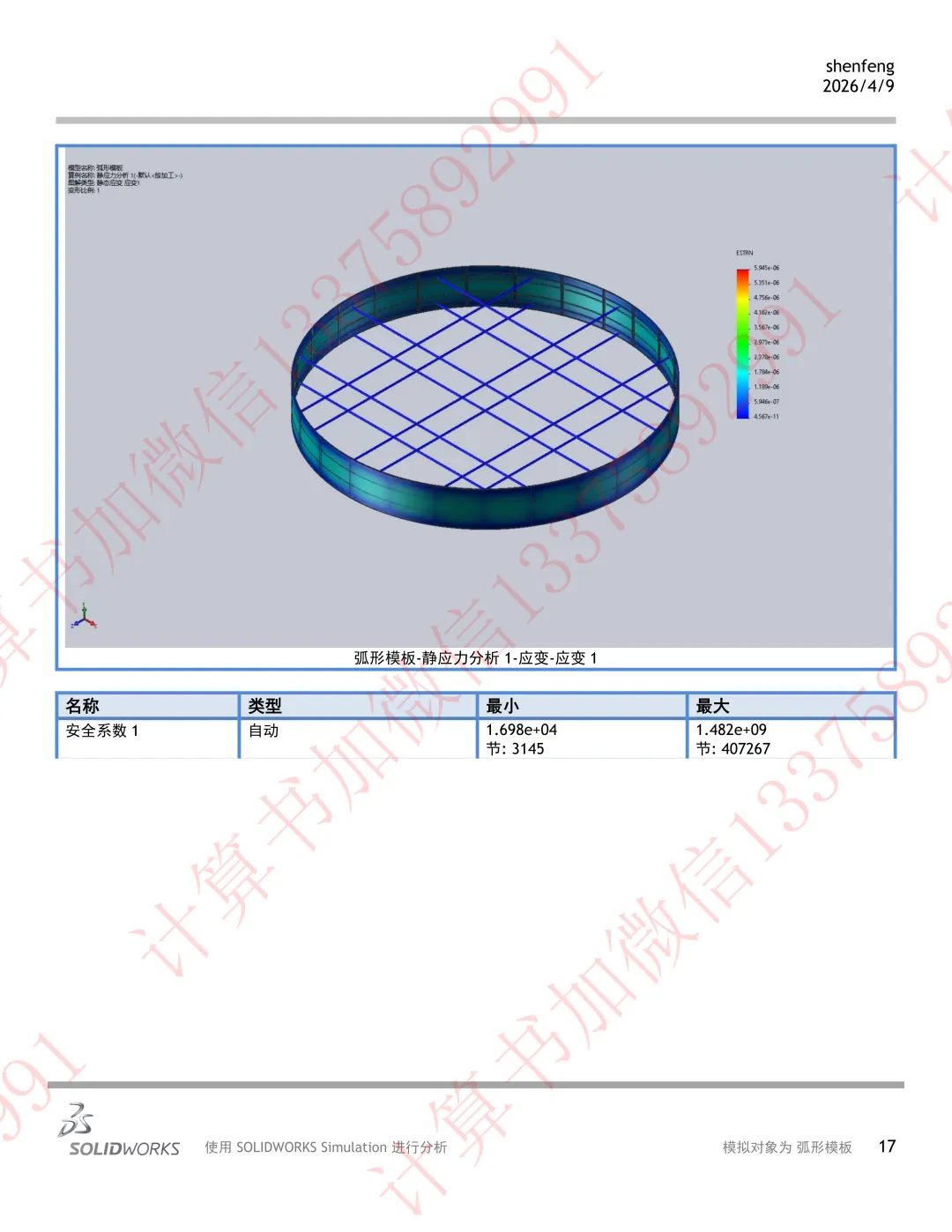

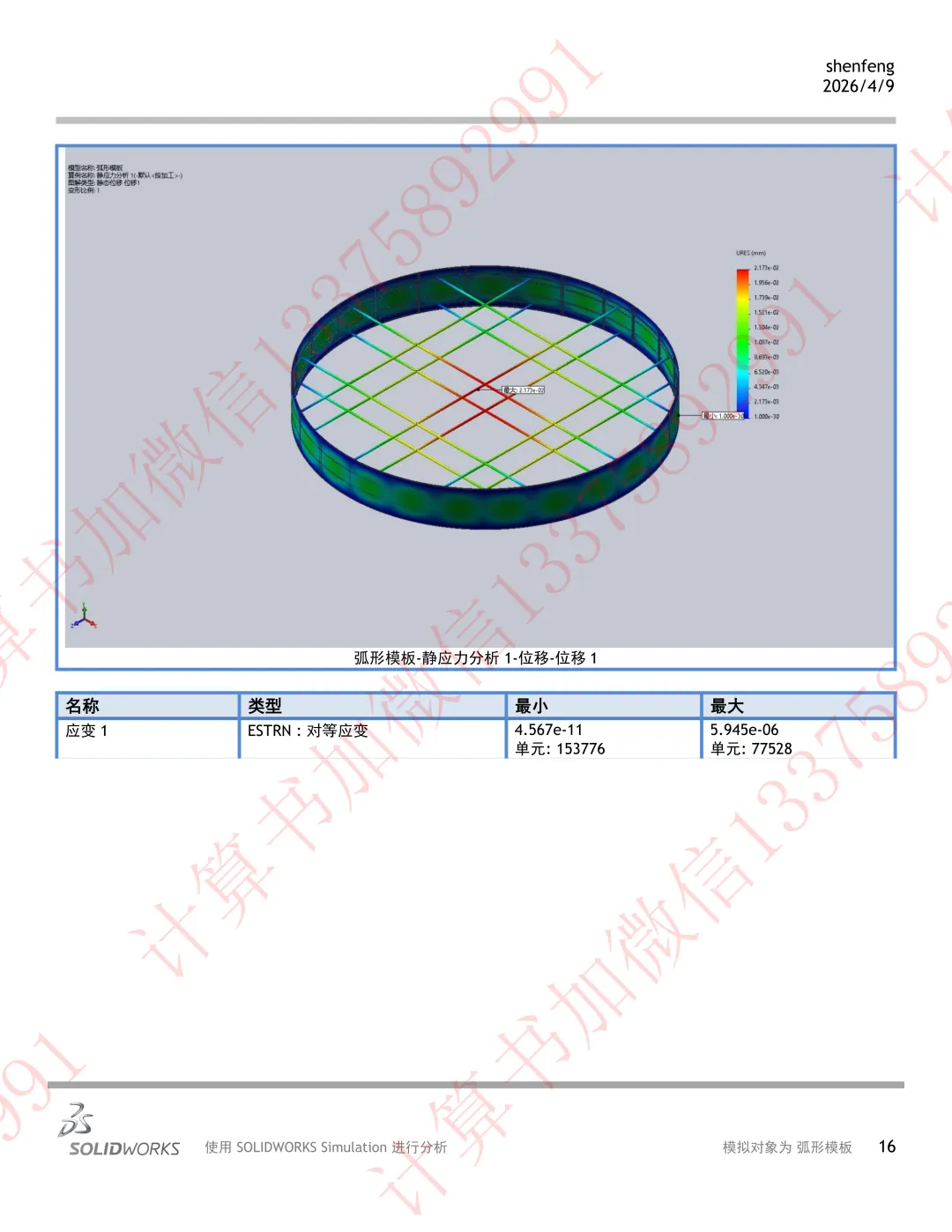

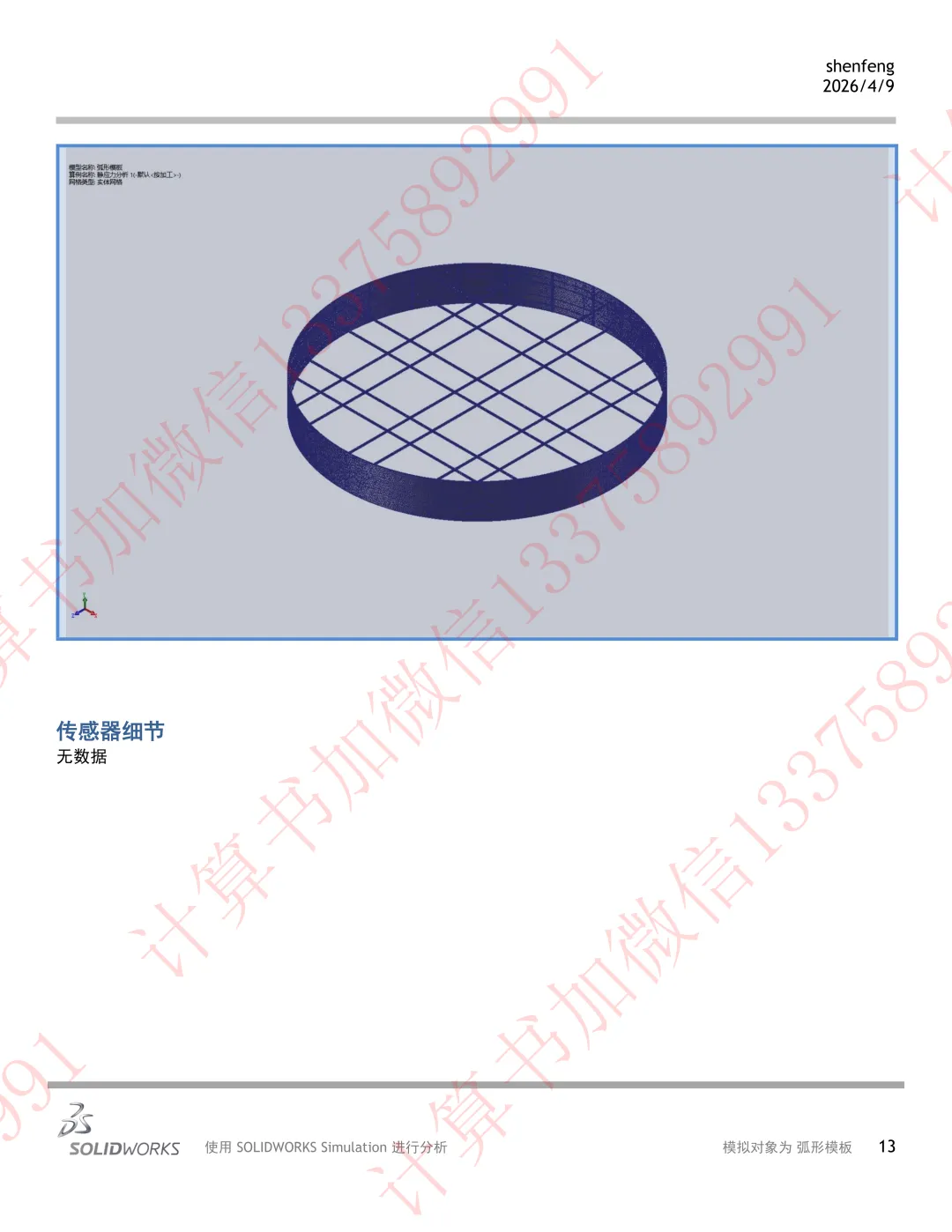

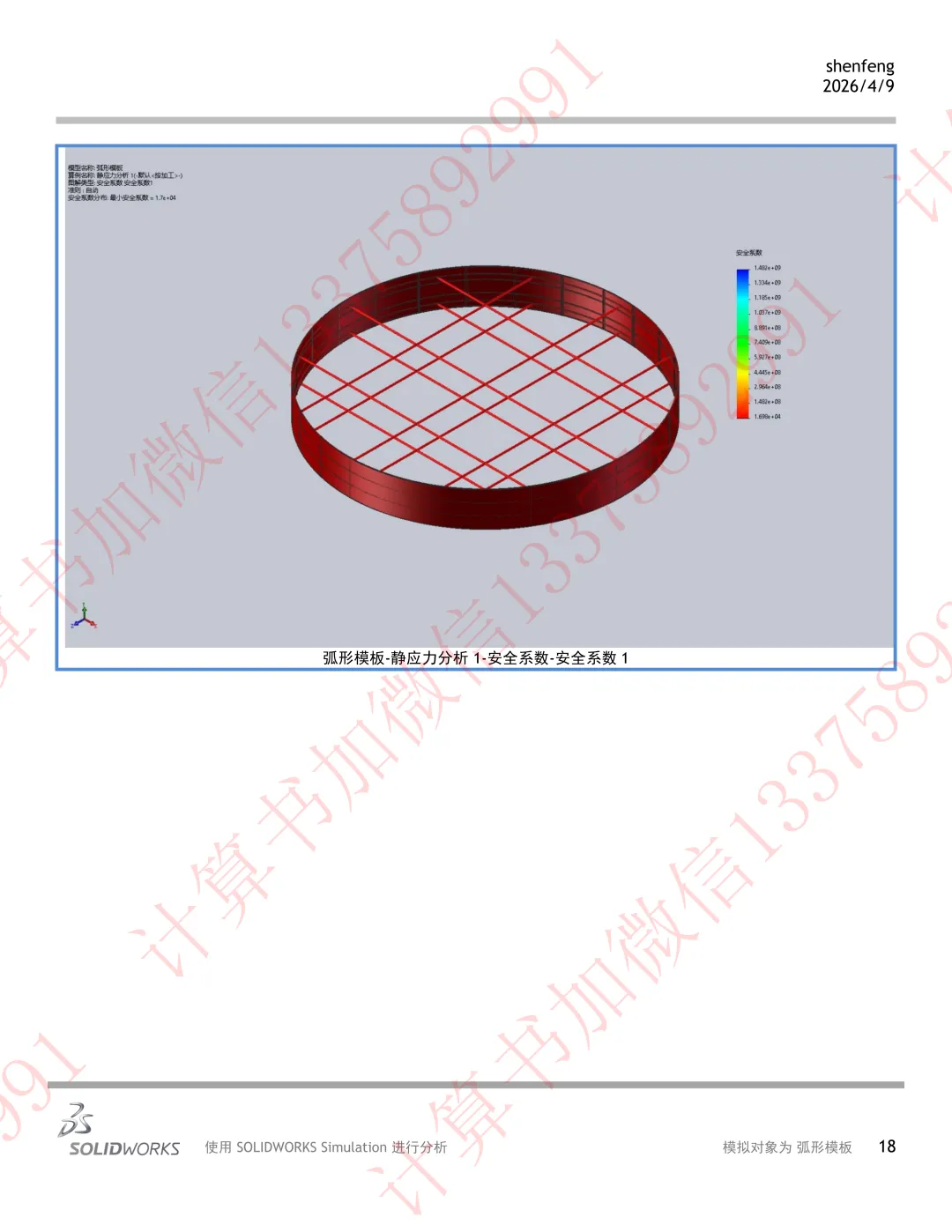

2.2 有限元模型荷载及反力

根据 FEA 模型：

反力类型	X方向	Y方向	Z方向	合力
反作用力（支座）	0.257 N	0.075 N	1.389 N	1.415 N
自由实体力（自重）	-144.4 N	-75.25 N	-40.26 N	167.7 N
