这一节是猪爸爸学excel图表之带合计标签堆积条形图

第140号图表模板

今天是一款商务图表的鉴赏仿制，也顺带着解决之前粉丝提问的一个小小的问题：堆积条形图，要怎么样添加合计标签呢？

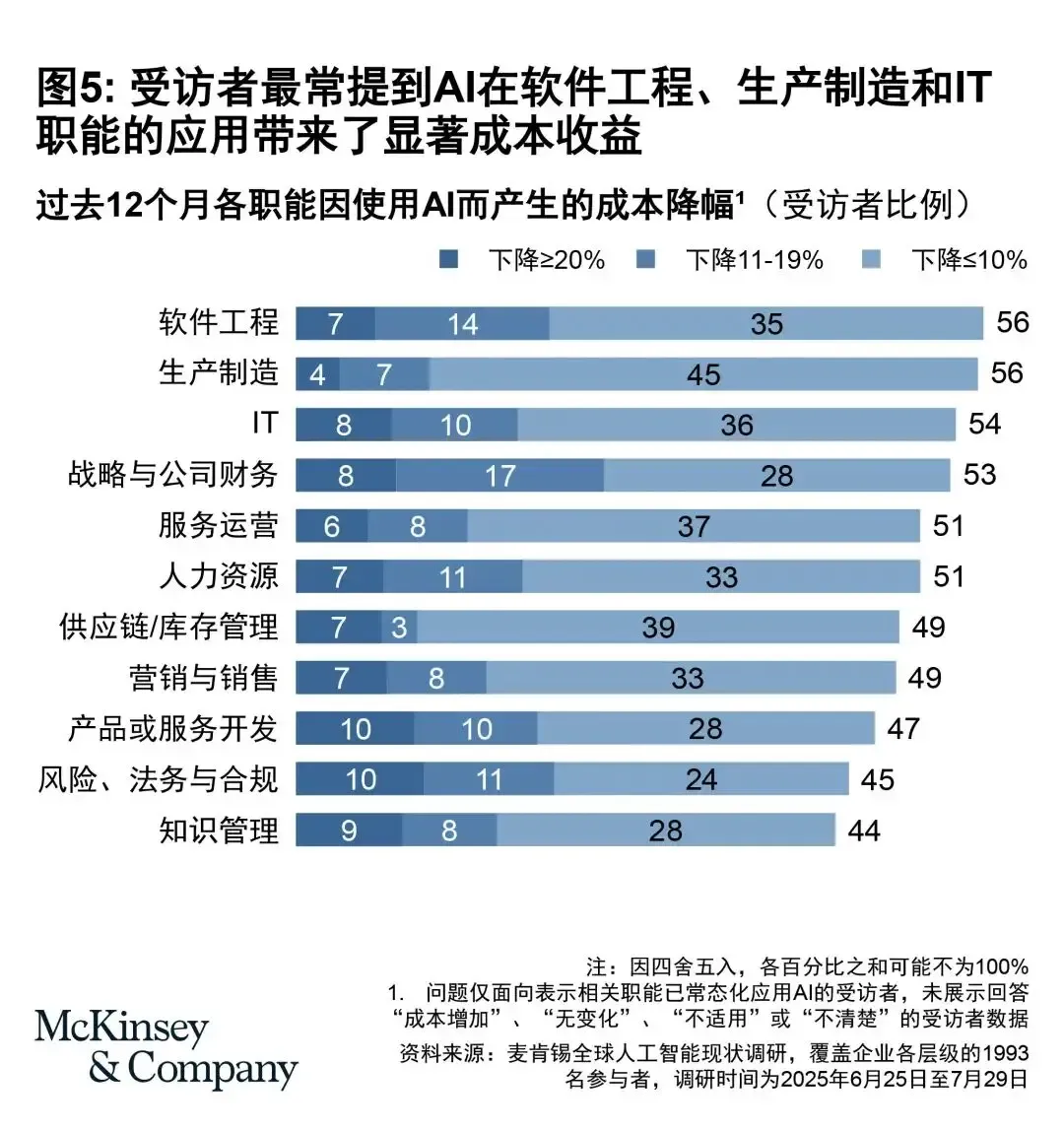

如图所示，为麦肯锡《2025人工智能应用现状调研》中的一个图表，其特点就是这款堆积条形图带了合计标签。

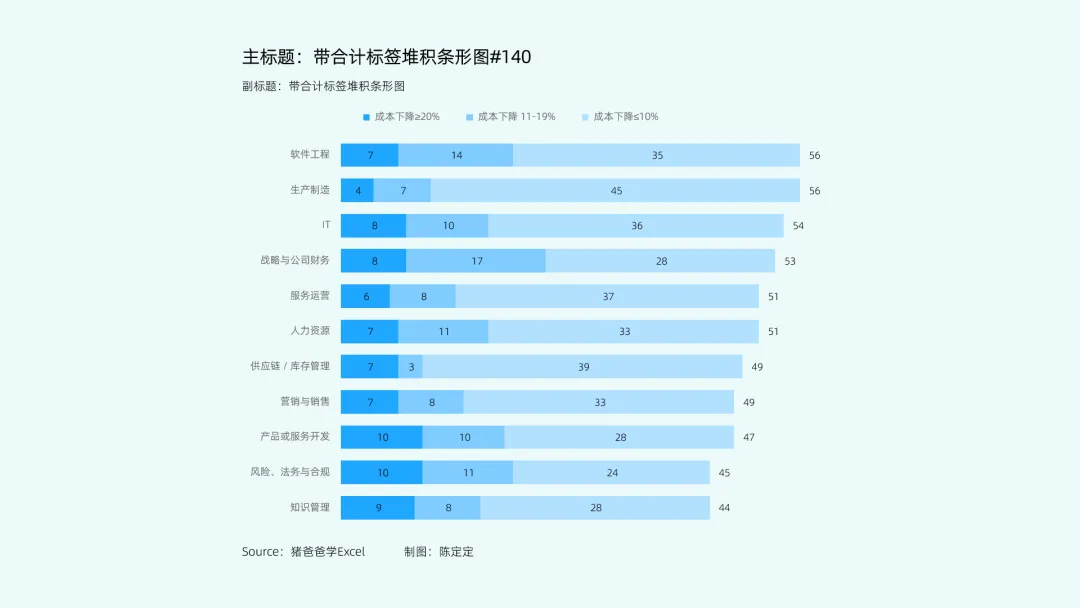

那么，今天，我们就来看看，如何用一个优雅的方式，来绘制这么一款图表。

1、图表第一步，数据先整理，添加辅助数据

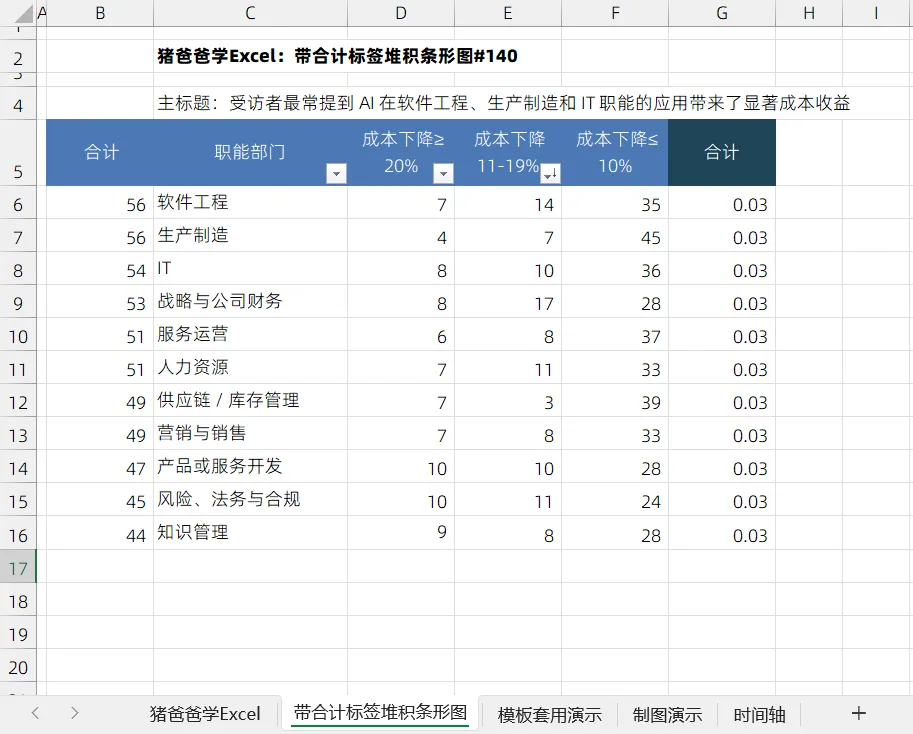

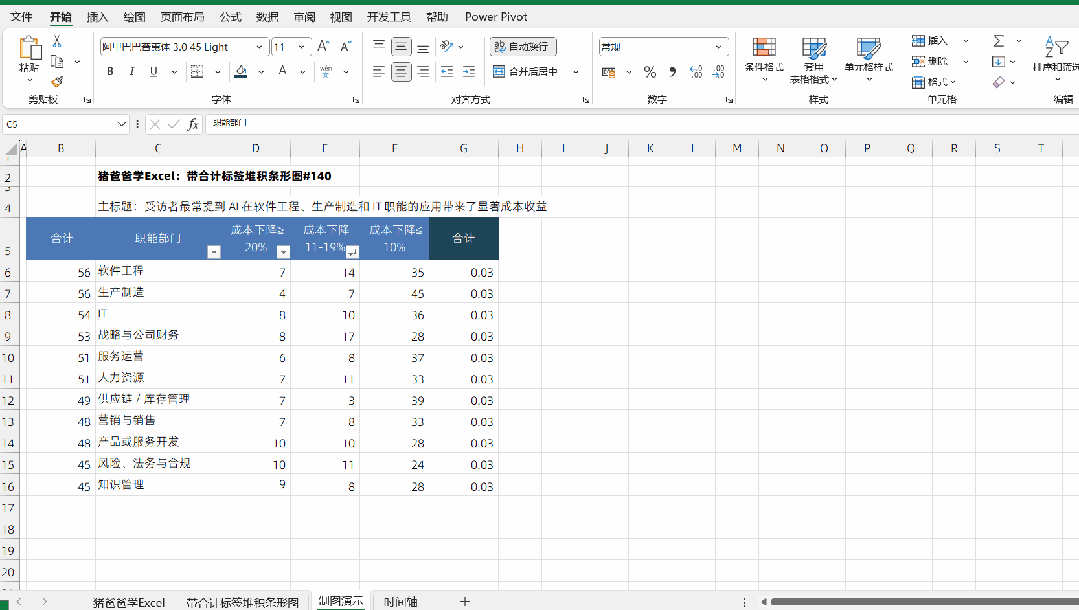

如图所示，B列为合计数据，因为该列数据并不直接参与图表的绘制，所以被放到前边，方便数据源的扩展。

C5：F16为图表对应数据，这个就不用过多的解释了，一眼就看明白了。

G列为一个小小的辅助列，主要就是用来展示合计标签的，G6公式=MIN(D6:F16)*0.01，其他各行直接引用G6数据即可，求得数据区域最小值，再缩小100倍（也就是*0.01），这样子，就可以在不“占用”绘制图的前提下，优雅的展示合计标签了。

2、插入堆积条形图

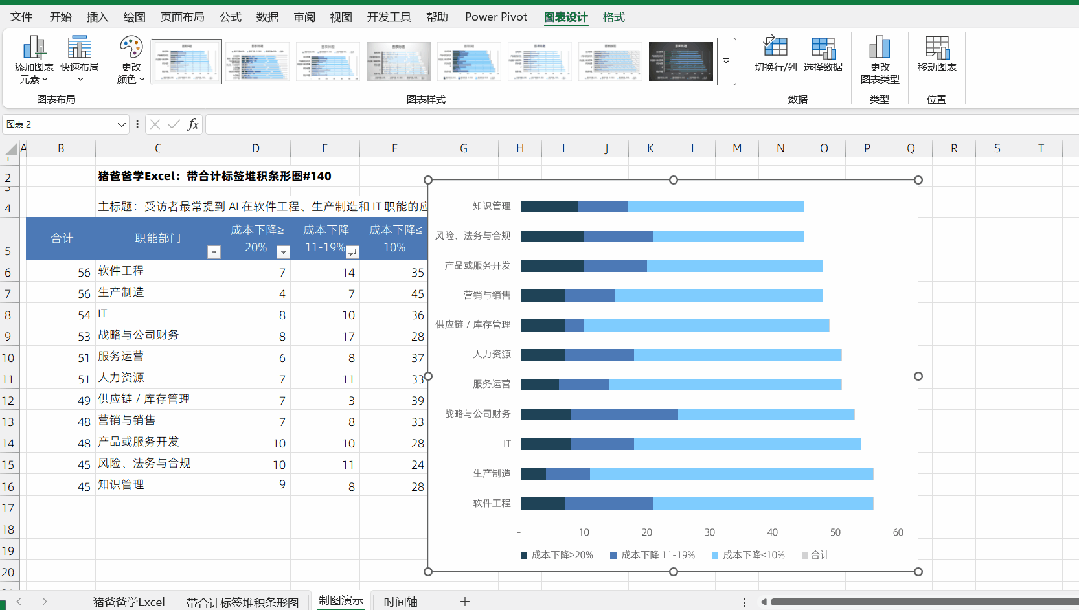

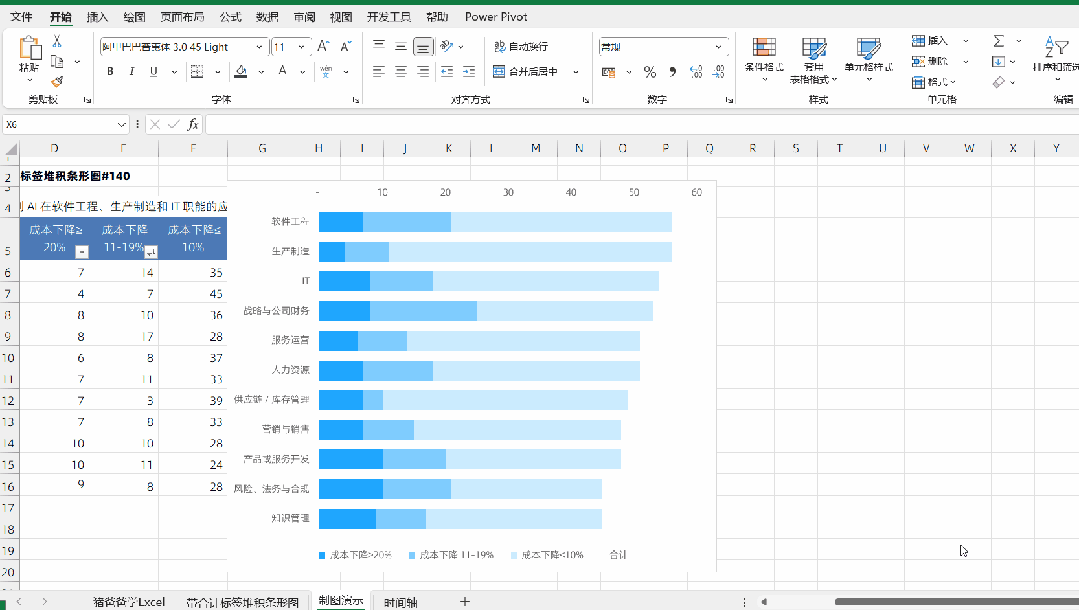

选择对应C5：G16数据区域，【插入】-【堆积条形图】（你说找不到条形图？那里因为它在归类在柱形图那里哈），就可以生成对应图表了。点击图表，在图表右上角的快捷按钮【图表元素】取消【图表标题】和【网格线】的勾选。

3、逆序类别

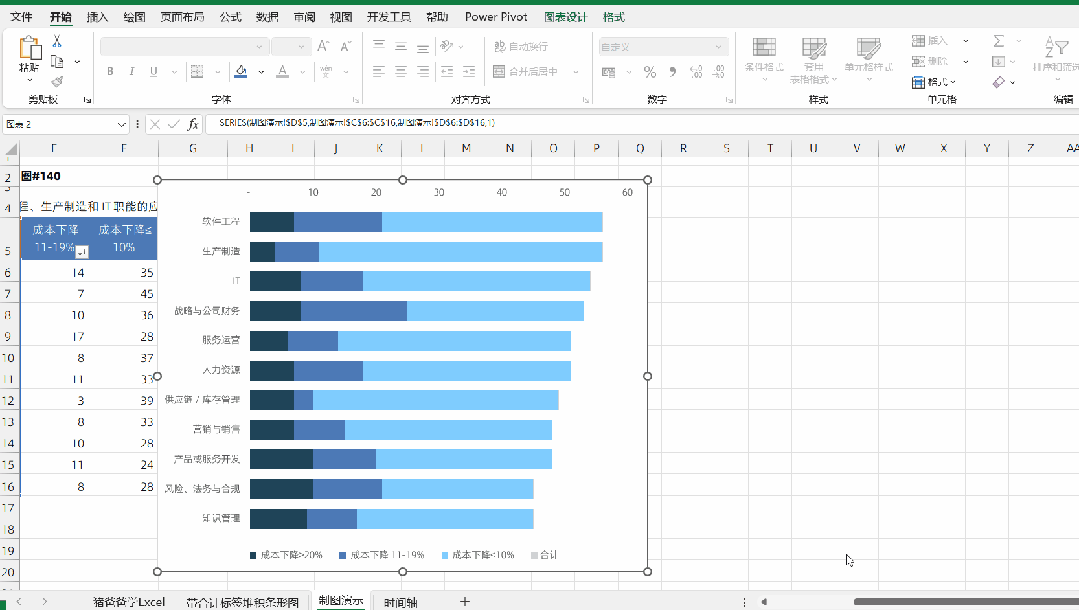

这步是老生常谈，当前垂直轴的数据顺序，与数据源是相反的，所以我们需要选中垂直轴，双击、右键，或者是Ctrl+1均可，调出设置窗格，在设置窗格的【坐标轴选项】选项卡，找到【坐标轴选项】里的【逆序类别】，勾选它，搞定。

顺带着，科普下，现在垂直轴，是有线条的，而我们要仿制的图表没有，这个线条，在【坐标轴选项】这里，好像没有对应的设置选项？想一想，线条！！对了，来到【填充与线条】这里，将【线条】设置为【无线条】就可以了。

4、设置条形【系列选项】

现在，让我们简单的将条形的大小宽窄设置一下，点击选中任意条形系列，在设置窗格的【系列选项】选项卡，【系列重叠】为100%，注意，必须是100%哈，不然各条形就歪歪扭扭的了，而【间隙宽度】则为50%左右即可。这样子，条形之间的间隔看起来就比较顺眼了。

5、设置【填充与线条】

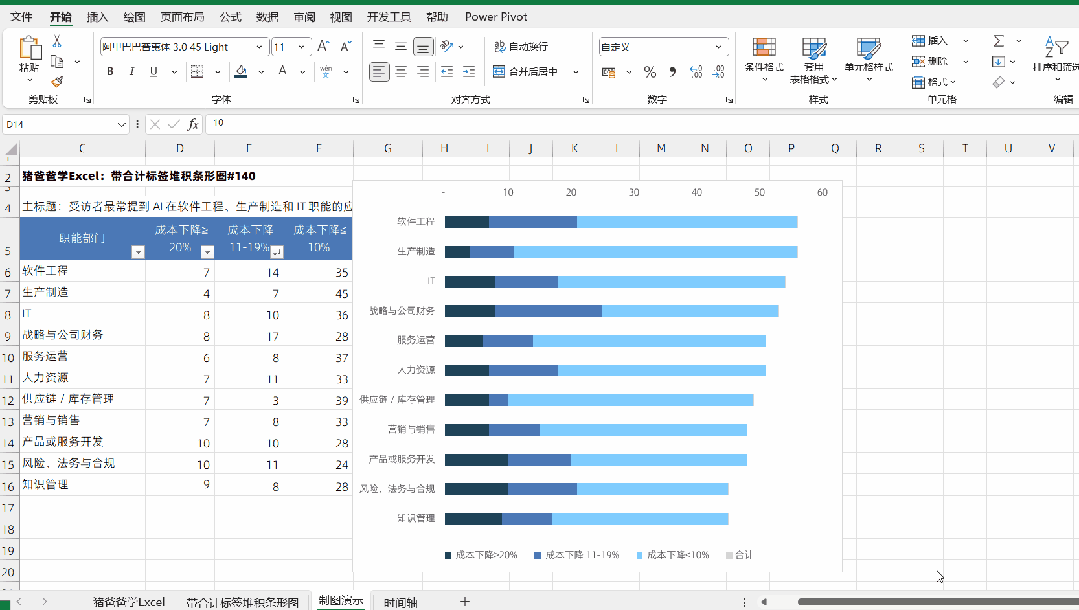

现在，如果对当前各条形系列的颜色不是很满意的话，那么，我们可以依次选中各系列，在设置窗格的【填充与线条】选项卡，设置【填充】为【纯色填充】，依次设置不同颜色即可（本例示范同色系渐变方式，如果不知道如何配色时，同个色系，深浅依次变化是比较保险的一个选择）。

要注意的是，最后辅助的“合计”，【填充】设置为【无填充】。

6、添加数据标签

现在，选中“合计”系列，右键【添加数据标签】，再选中刚添加的这组数据标签，在设置窗格的【标签选项】选项卡，勾选【单元格中的值】这个高频功能，选择数据标签范围为B5：B16区域，取消【值】的显示，并设置【标签位置】为【轴内侧】，搞定。其他条形的数据标签则是直接添加即可，有必要就设置一下字体颜色。

7、细节设置

其他的细节设置，都是比较常规的，就不再一一演示了，小伙伴们自由发挥一下就好了。

8、模板数据套用修改演示

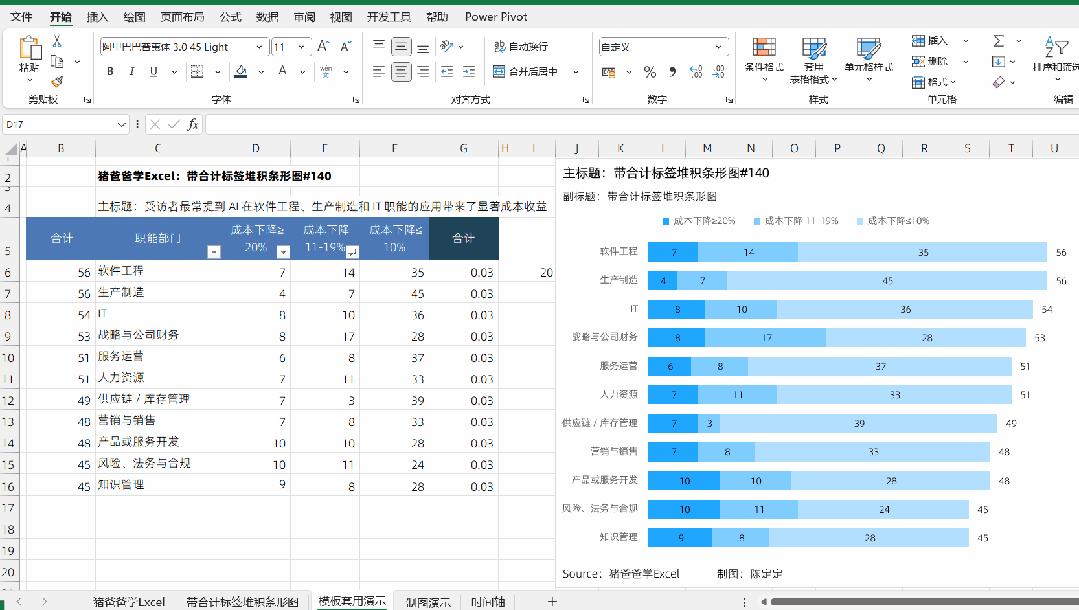

如图所示，假如我们现在从3列数据变成4列数据，那么，最简单的方法，选中F列，右键【插入】，这样子，B列求合计的公式可以自动扩展，不需要做修改。

接着，在图表右键【选择数据】调出【选择数据源】对话框，点击【添加】，将新增加的数据添加到图表中，再调整新增系列在各系列中的位置，搞定。
