小黄蜂5一体机快速安装调试说明

更多精彩内容，请关注我们!

第一章  系统安装示意图

1）安装位置应位于道闸前，一体机到道闸0.5米，推荐安全岛高度0.2米。

2）支持识别距离3～6米，最佳识别距离4～5米。

3）如果通道过宽（大于4.5米）可以在通道右侧加装一体机子机，或者用隔离柱或者锥桶引导车辆。

4）对于跟车遮挡车牌严重的停车场请按图示位置加装减速带。

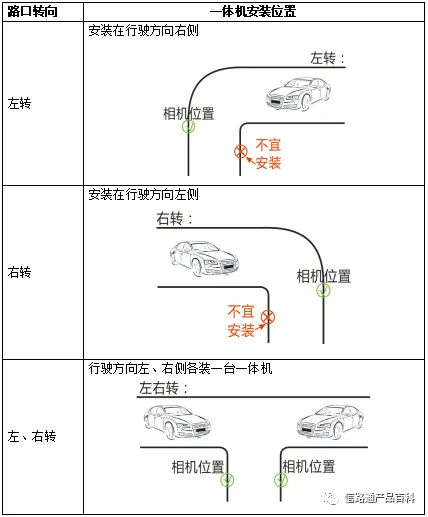

2、非标准出入口安装位置

第二章 小黄蜂接口简介

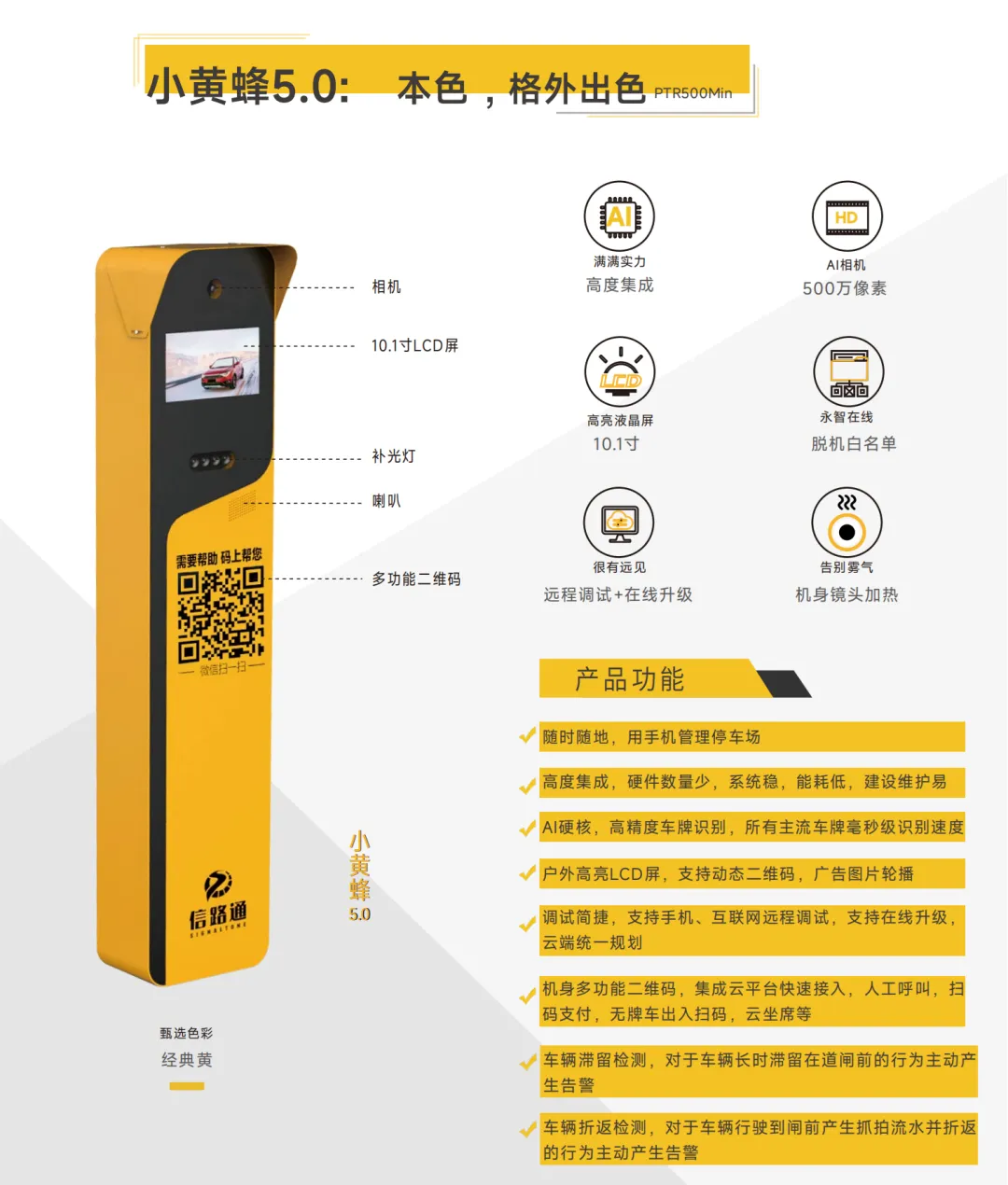

1、小黄蜂外部接口示意图

2、小黄蜂外部接口定义

第三章 小黄蜂安装

步骤一：安装位置确认

步骤二：钻孔

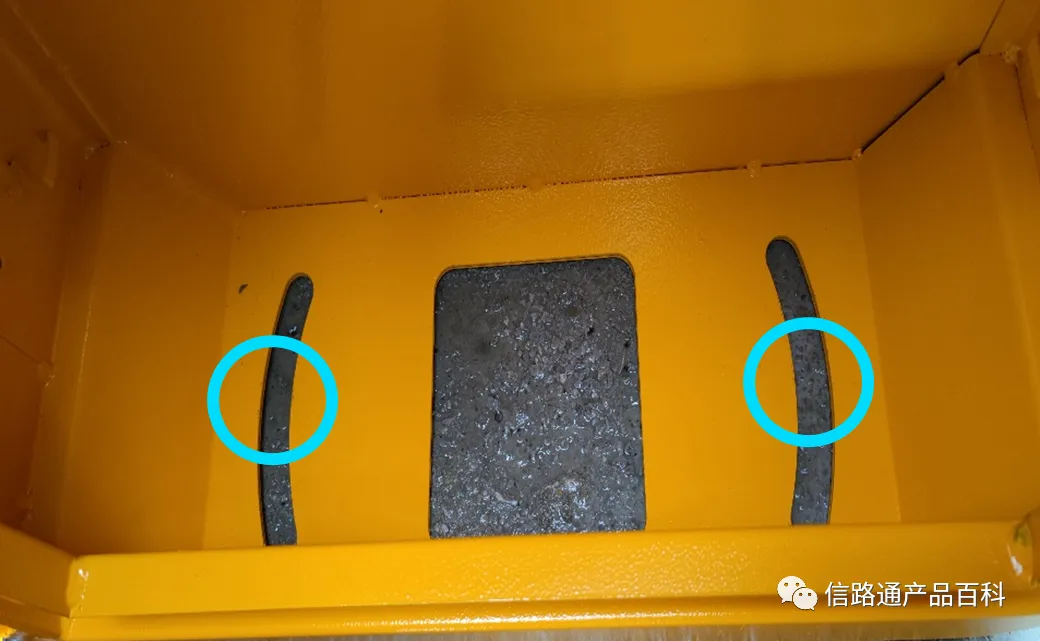

    把设备放上去，画两个圈，确定孔位，使用M14钻头,在设备两个固定孔位确定钻孔位置并钻孔，钻孔深度约70mm。固定孔位如下图：

步骤三：穿线

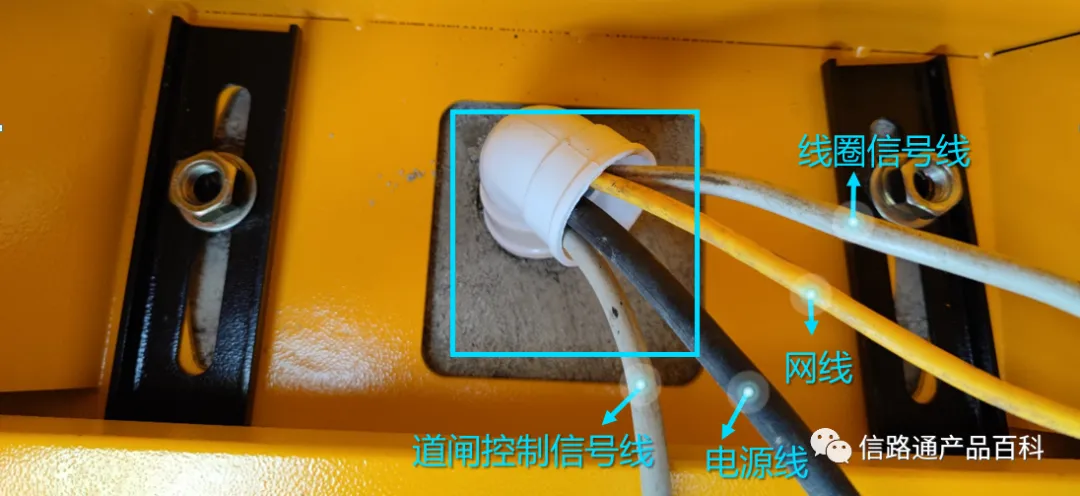

   将电源线、网线、线圈信号线、道闸控制信号线穿入停车收费一体机进线孔。如下图：

步骤四：固定一体机

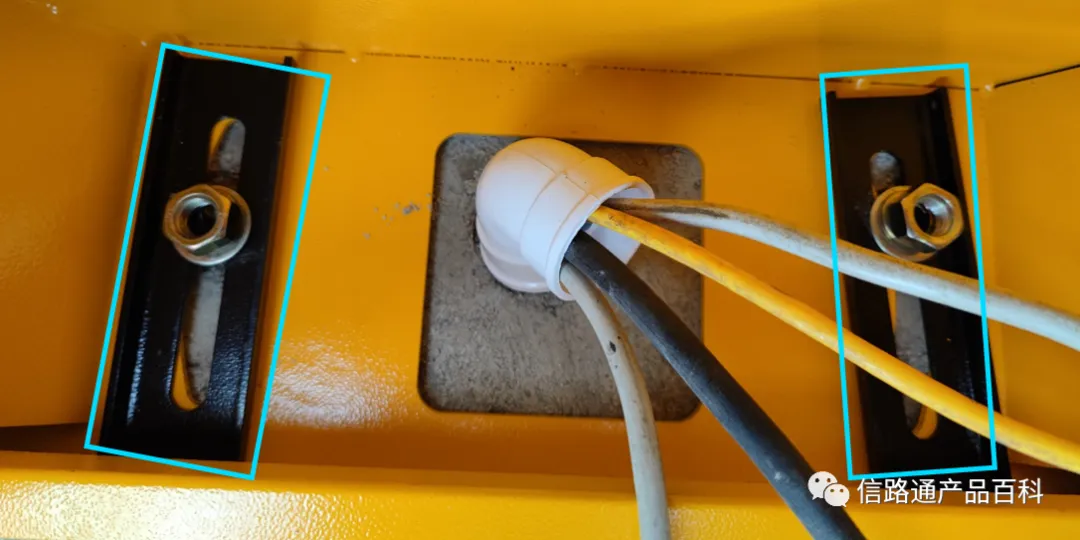

左右两个固定孔加装安装支撑垫片，并保证设备与地面平整。如下图：

【注意】底座不能用水泥等东西固定使得设备无法转动！

步骤五：安装帽檐

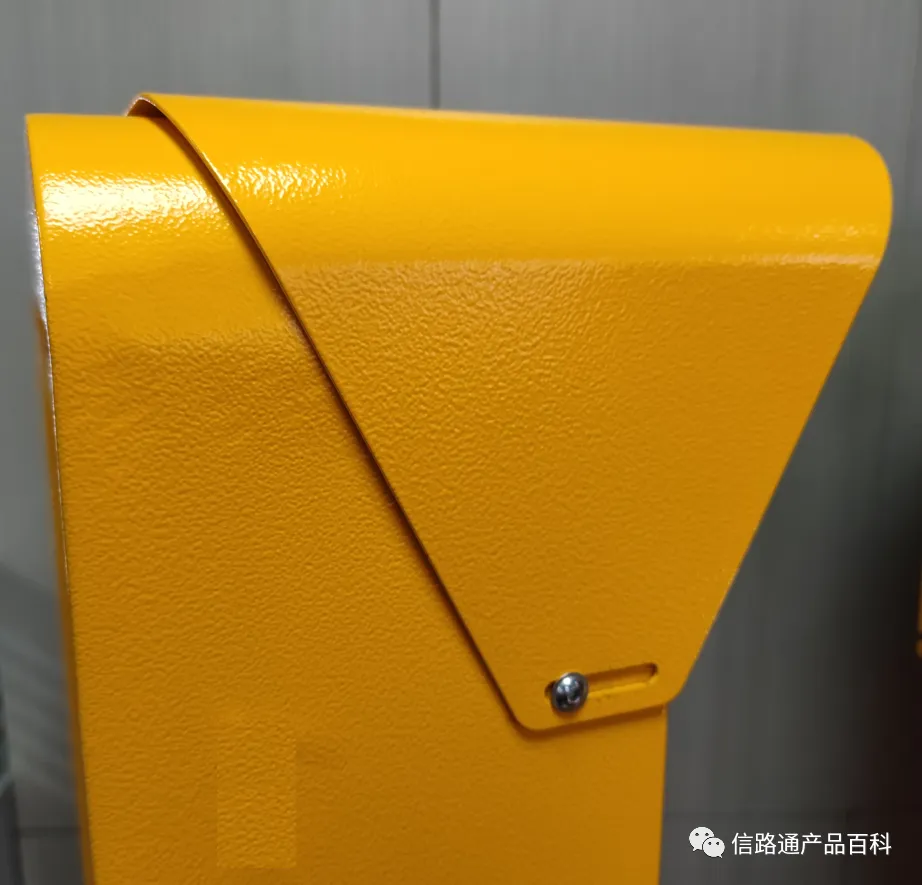

将帽檐套入设备上端，对齐4个螺丝孔位，并推到最前端，然后用六角带介螺钉固定。如下图：

步骤六：走线与接线

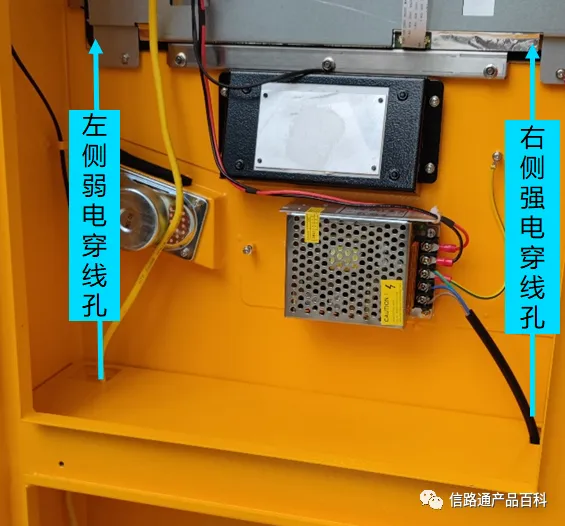

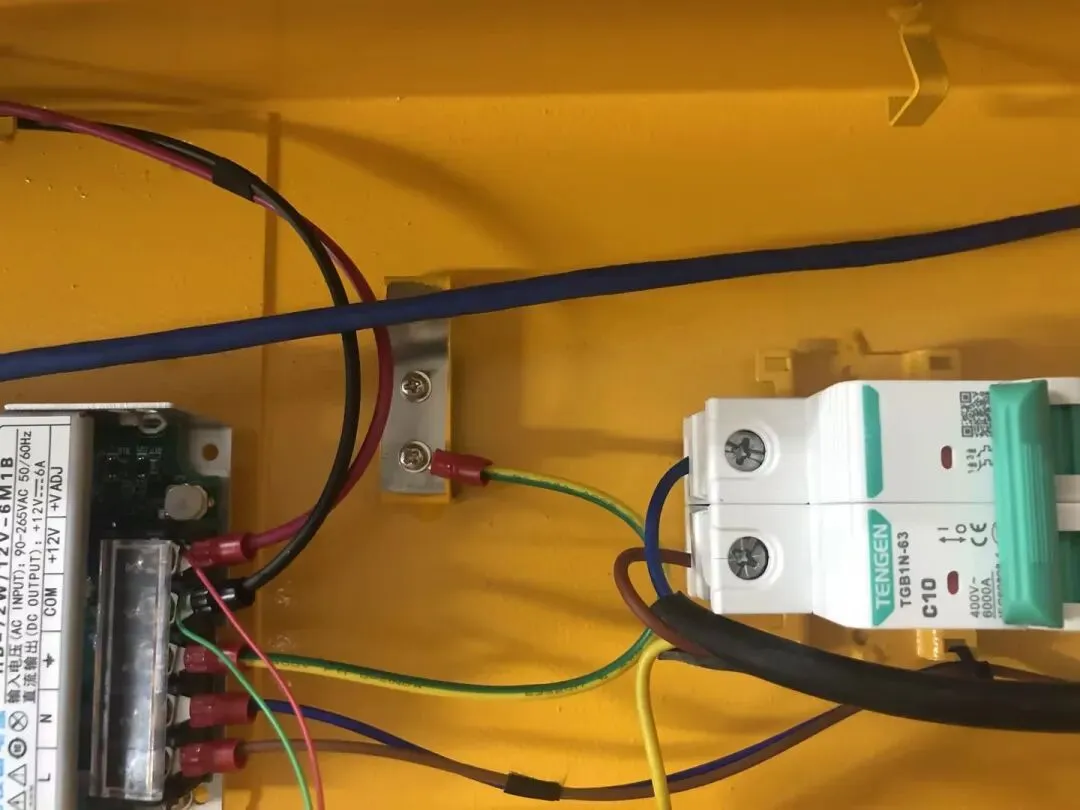

将网线与信号线从箱体左侧弱电穿线孔穿线、电源线从箱体右侧强电穿线孔穿线，信号线接线端子于配件包中取出。具体接线方法及要求详见《停车收费一体机接线示意图》，如下图：

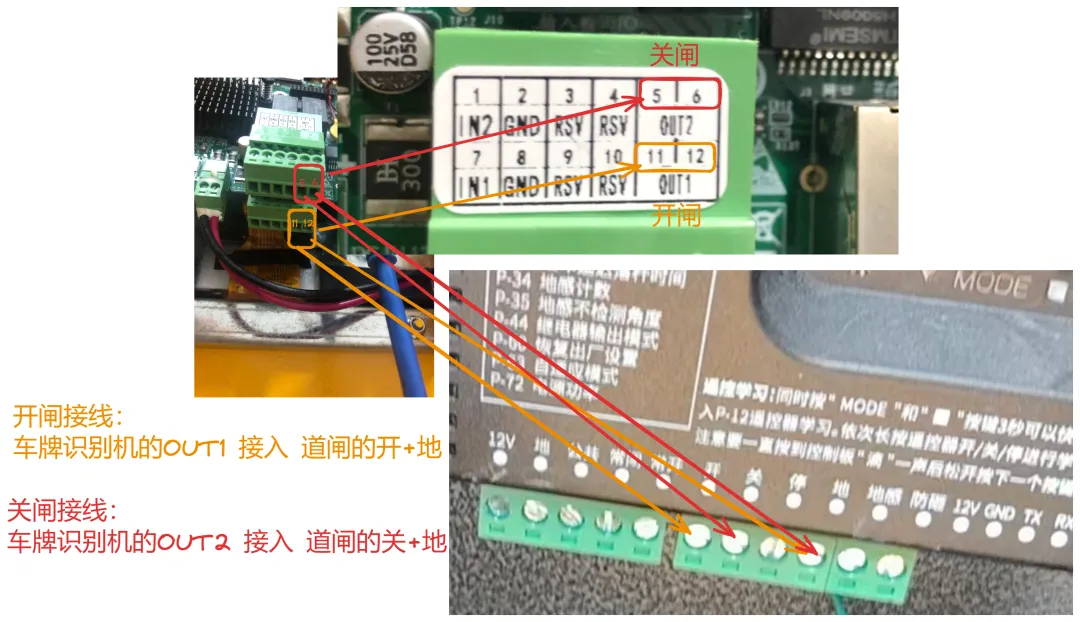

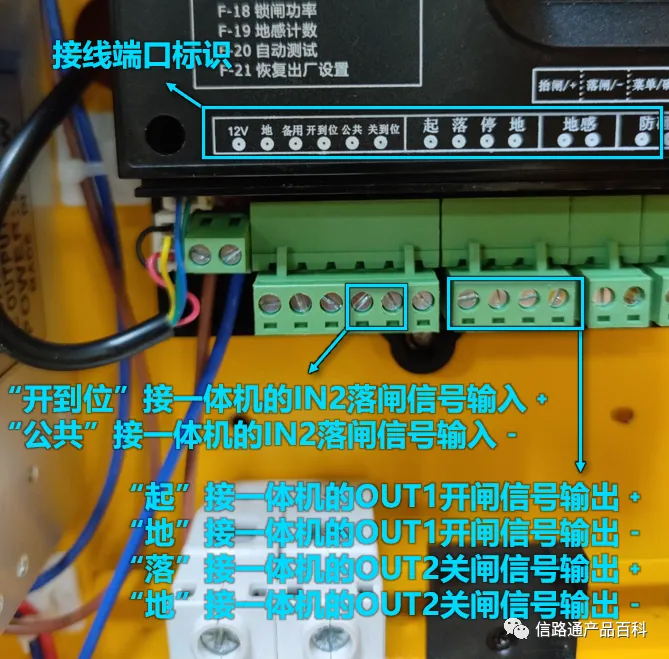

步骤七：道闸接线

必接OUT用于识别车牌后，开闸;

如不需要远程人工关闸，则无须接入OUT2。

如现场没有切地感线圈+车检器进行触发识别，则无须接入IN1。

第四章  小黄蜂调试

步骤一：电脑调试

   1.LCD屏上查看设备IP地址：

 b) 电脑调试

       1. 使用网线将一体机与电脑连接；

       2. 电脑的IE浏览器需要IE10及以上版本

步骤二：通过浏览器输入一体机IP登陆一体机

  浏览器使用chrome浏览器或者其他新版本浏览器。

     用户名：admin，密码：admin。如下图：

电脑端：

【注意】调试计算机的IP地址和一体机的IP地址必须在同一个网段内，Web配置程序才能连接一体机。

步骤三：调整一体机视角

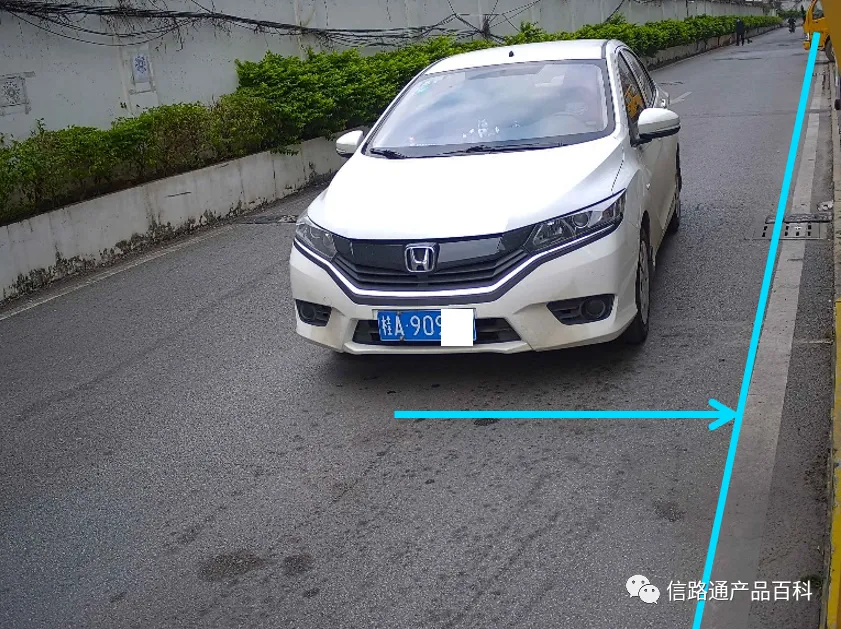

点击导航栏的“相机设置”按钮；左右微摆一体机，使车道在画面中间位置并且一体机的同侧车道线在画面边缘。如下图：

步骤四：精调相机视角

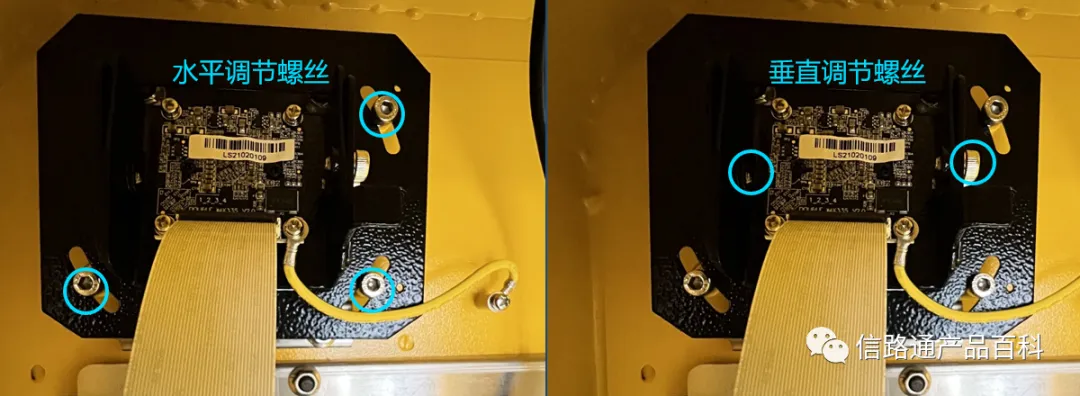

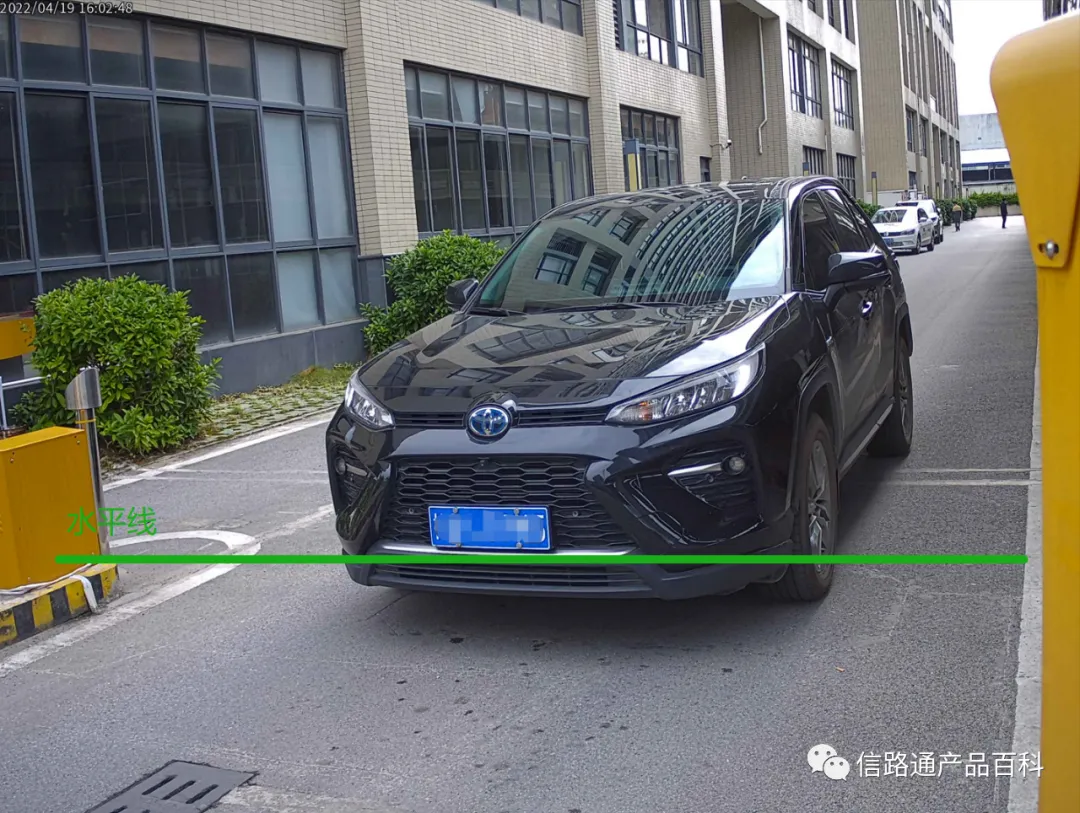

若画面中车牌倾斜,则需要精调相机视角。使用配件中的六角螺丝刀拧松前端的固定螺丝，轻摆前端角度，使距离设备4米且垂直车辆行驶方向的车牌或参照物在画面70%左右处，并保持水平。调整完成后拧紧固定螺丝。如下图：

【注意】调节镜头角度时不要触摸电路板,否则可能会导致电路板短路损坏。

步骤五：调整补光灯角度

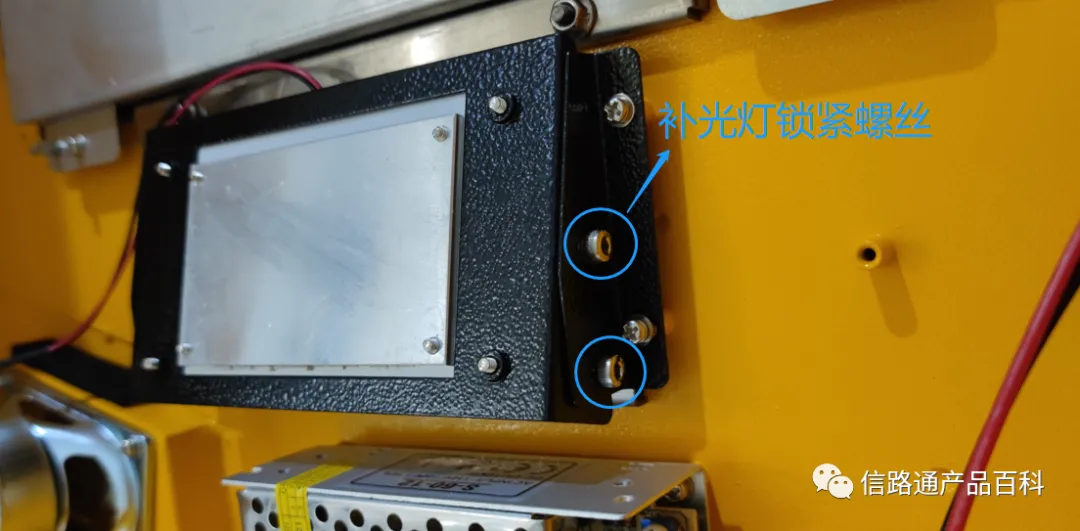

补光灯由相机智能控制亮灭，出厂默认角度适应标准场景，拧松补光灯两侧的锁紧螺丝即可调整补光灯角度，上坡场景可适当压低补光灯，下坡场景可适当抬高补光灯。

步骤七：IP地址设置。设备使用默认的“自动获得IP地址”即可

【注意】以下三种情况时必须使用“手动设置IP地址”，且更改IP后需要使用新的IP登录设备：

    1.作为子机使用的设备；

    2.搭配F3或其他本地收费软件使用的设备；

    3.开启离线收费场的设备。

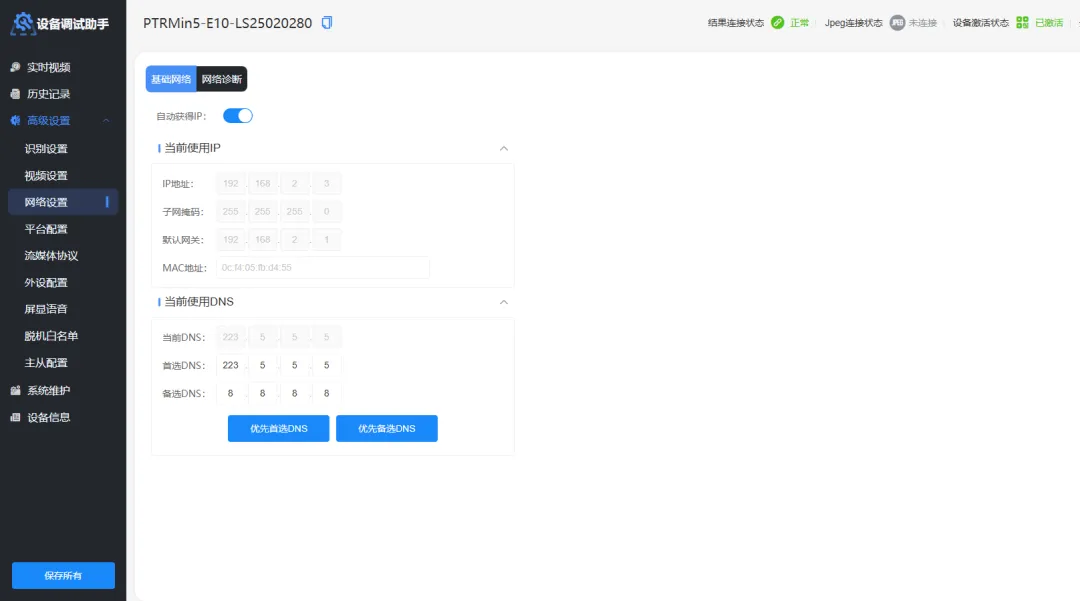

   如需手动设置IP地址，点击导航栏的“系统设置”按钮，在“基本设置”的“网络参数”里选择“使用下面的IP地址”，设置分配给一体机的IP地址、子网掩码和默认网关，然后点击“应用”，完成IP地址设置。如下图。

电脑端：

步骤八：设备激活

连接互联网后自动激活，若现场设备在无互联网环境下使用，则联系厂家获取激活文件进行本地激活。

步骤九：一体机调整完毕后，即可锁紧底部的设备固定螺母。

第五章  车道线和触发线设置

1、车道线设置

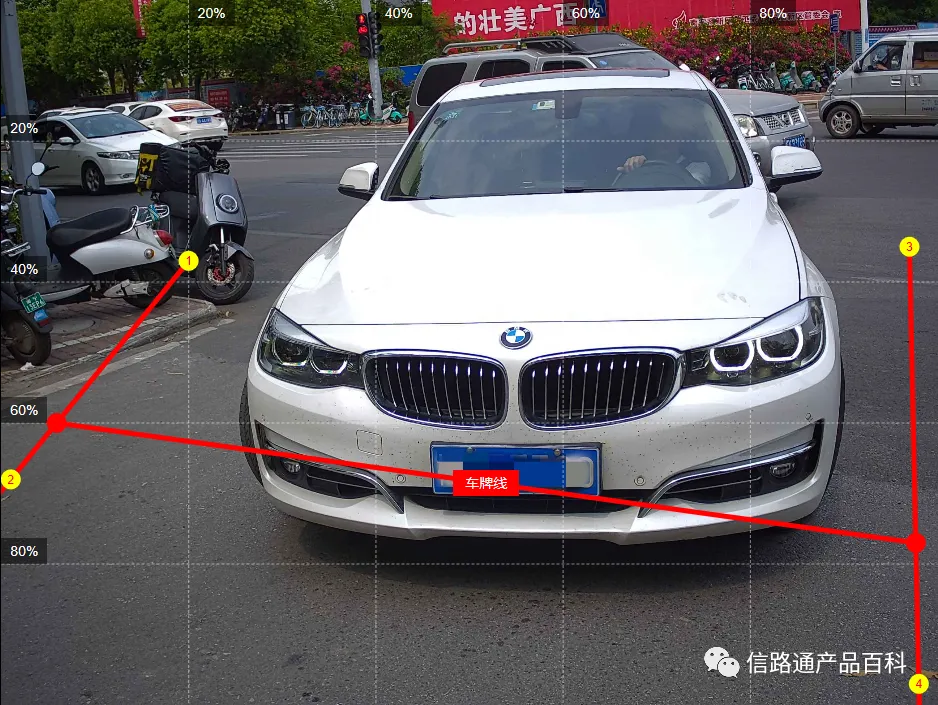

点击导航栏的“智能设置”按钮，根据实际车道位置设置车道线，车牌线在画面65％～70％的位置，车辆行驶轨迹为非直线时，车牌线可以倾斜配置，画面中车辆拐弯方向偏高，如车辆从画面左边拐入画面，则左边偏高，保证车辆驶过时车牌会经过该线。然后点击“保存所有”，如下图。

电脑端：

2、线圈触发设置（默认使用视频触发，如现场没有使用线圈触发则可跳过此步骤）

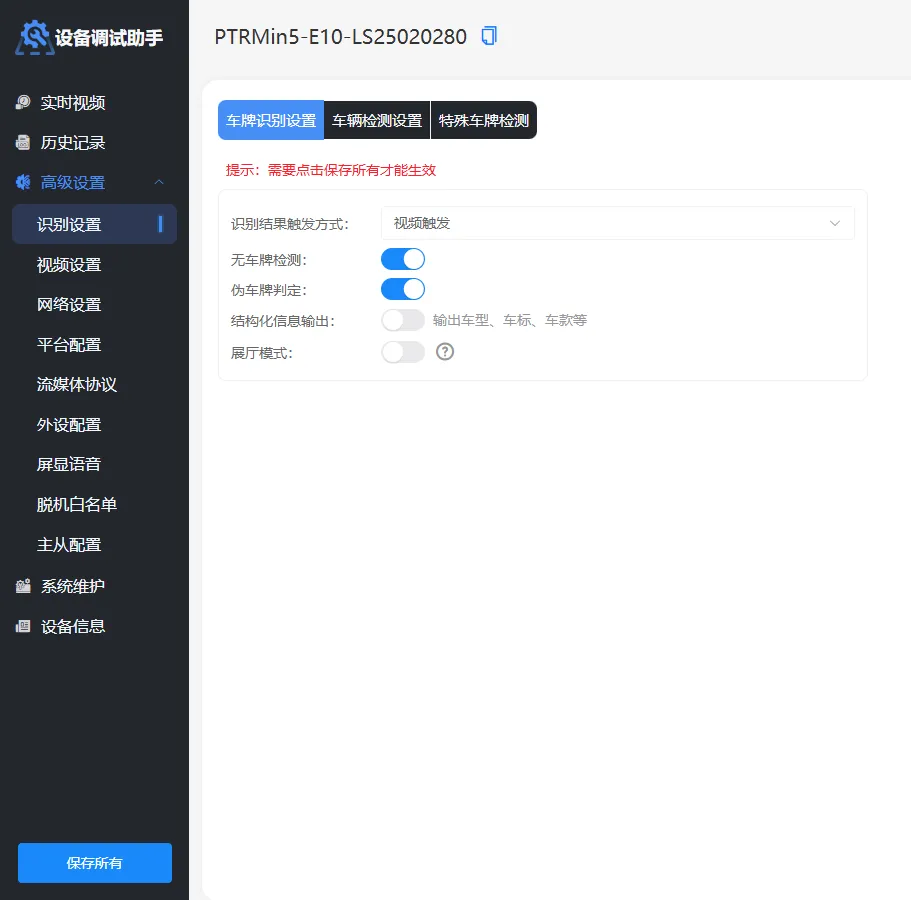

默认：

本节设置只针对停车场有需要接入线圈触发抓拍的用户设置，车辆压到线圈时就会输出一个识别结果。如果是视频流识别的用户则不需要设置本节参数。

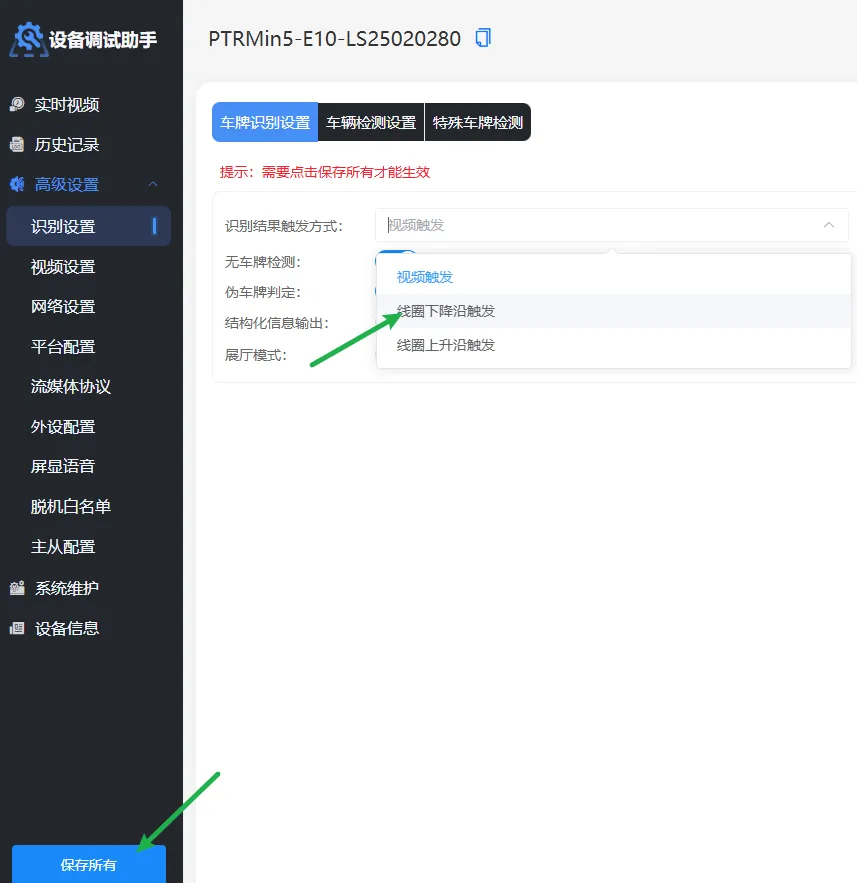

    参数配置：点击导航栏“智能设置”，在场景标定中将“识别结果触发方式”设置为“线圈下降沿触发”（即车头压到地感线圈触发），根据实际车道位置设置车道线，车牌线画在线圈上沿往上10%左右，然后点击“保存所有”按钮，如下图：

电脑端：

用线圈触发时，视频流识别完成后压地感输出识别结果，如果压地感时视频流还未完成识别，识别器会进行单帧识别，但不能保证100%有车牌识别结果，有时会给出一个无牌车的结果。

第六章  屏显设置

点击导航栏的“系统设置”，选择“屏显设置”进入广告图片上传界面。点击添加图片区的“浏览”打开制作好的广告图所在文件夹路径，选择要上传的广告图即可。上传图片仅支持1024×600像素24位的bmp格式图片，如下图：

电脑端：

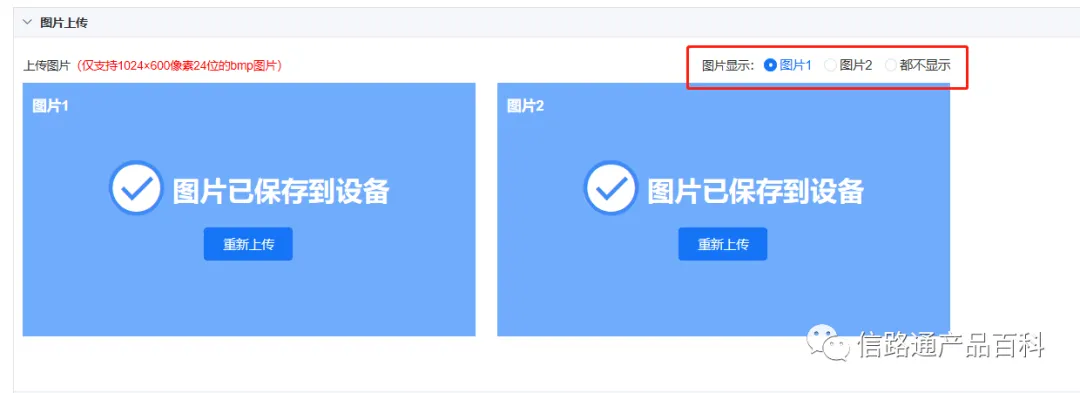

广告图上传完成后，可以分别点击右上角 “图片显示”的图片1和图片2 ，观察小黄蜂显示屏，确认图片是否上传成功。小黄蜂最多只能保存2张广告图，如需更换广告图，只要重新上传新广告图把旧广告图覆盖即可，如下图：

电脑端：

附录一 常见问题解答
