夜雨聆风洗煤厂安装充电桩 · 全流程实战指南
从箱变选型到电源接入，一篇讲透
我们的120万吨/年洗煤厂项目即将竣工，安装充电桩也是其中的一项关键工程。结合前期调研及相关经验与大家一块讨论。
洗煤厂环境粉尘大、重载车辆多、连续作业时间长，充电基础设施建设必须兼顾安全、可靠与扩容弹性。本文基于前期调研及我们的实战经验，梳理充电变、充电桩选型、高低压元件对比、施工要点及电源报批全链条注意事项。
一、充电负荷定位与变压器容量决策
洗煤厂典型充电对象：电动铲车、重型卡车、装载机，单桩功率通常为300kW~400kW。以一个中等规模洗煤厂为例，规划6台400kW直流快充桩，同时为铲车、卡车服务。推荐采用2台1250kVA油浸式变压器（环网型+终端型组合），每台变压器拖带3台充电桩，兼顾投资经济性与冗余。
📐 容量验算公式： 单台1250kVA变压器额定电流≈1805A（0.4kV侧）。单台400kW桩额定电流≈640A，3台总电流≈1920A。考虑同时系数0.7~0.8以及铲车充电不持续满功率，1250kVA属于合理配置。
✅ 建议低压主进开关选用2500A/3P框架断路器，并预留功率管理系统接口，避免变压器长期过载。
二、箱变核心技术元件对比与避坑指南
洗煤厂环境对设备要求严苛：潮湿、煤尘、振动大。以下从高压开关、变压器、低压进线、补偿装置四个维度对比市面主流方案，隐去厂商名称，只谈技术优劣。
🔹 高压侧开关：三工位一体 vs 传统分立
| 高（一体化强制防误） | ||
✅ 推荐洗煤厂优先考虑三工位一体开关，降低误操作概率，尤其适合无人值守场景。
🔹 变压器类型：油变 vs 干变
⚠️ 洗煤厂特殊考量： 油变价格低、过载强，但需设置集油池、防火距离；干变安全环保但成本高约20%。若洗煤厂配电室位于开阔场地且远离煤仓，油变性价比更高；若靠近煤粉堆场或封闭空间，建议升级干变。
🔹 低压侧核心元件——框架断路器及塑壳断路器
铲车充电启动冲击电流大，框架断路器必须选用电子脱扣器（长延时+短延时+瞬时可调），额定电流≥2500A/3P。出线塑壳断路器单桩推荐800A/3P，分断能力不低于35kA。洗煤厂长期粉尘环境下，建议选择防护等级高的附件（IP4X以上）。
🔹 无功补偿与谐波治理：SVG关键参数
洗煤厂铲车、卡车充电产生大量5/7次谐波，传统电容柜易谐振。必须选用SVG（静止无功发生器），容量推荐≥变压器容量12%（即150kvar/1250kVA）。高配方案可选用175kvar，响应时间≤20ms，并具备2~25次谐波滤除能力。注意SVG需具备IP防护加强，适应煤尘环境。
💡 部分供应商提供“弹性扩容”变压器：铭牌1250kVA，实际按1600kVA工艺设计（铜排、散热预留），未来扩展充电桩无需更换变压器，仅调整保护定值。洗煤厂若预留后期增加铲车充电位，此项前瞻性设计值得考虑。
三、充电桩选型与洗煤厂特殊适配
推荐使用国标直流双枪充电桩，单枪输出功率200kW~400kW，支持铲车、卡车大倍率充电。重点关注：
- 防尘滤网+强制风冷：
洗煤厂粉尘多，充电桩需IP54以上，并配备易更换滤网； - 枪线长度≥8米：
适应铲车、卡车不同停车位置； - CAN通讯与OCPP协议兼容：
便于接入洗煤厂能量管理平台； - 抗电压波动能力：
洗煤厂电网可能波动大，充电桩应具备宽范围输入（380V±15%）。
四、洗煤厂现场施工核心注意事项
- ① 箱变定位与基础：
远离煤尘聚集区，高基础（≥500mm），四周设置隔离围栏，油变下方必须设事故油池。 - ② 电缆敷设：
从箱变低压出线至充电桩建议采用YJV22铠装电缆（单根3×240+2×120），埋深≥0.8m，穿管保护，转弯处预留检修井。 - ③ 接地系统：
采用TN-S系统，接地电阻≤4Ω，充电桩单独增设防雷接地极。 - ④ 通风与消防：
箱变内强制风机+温控，洗煤厂区域增配干粉灭火装置；充电区配备推车式灭火器。

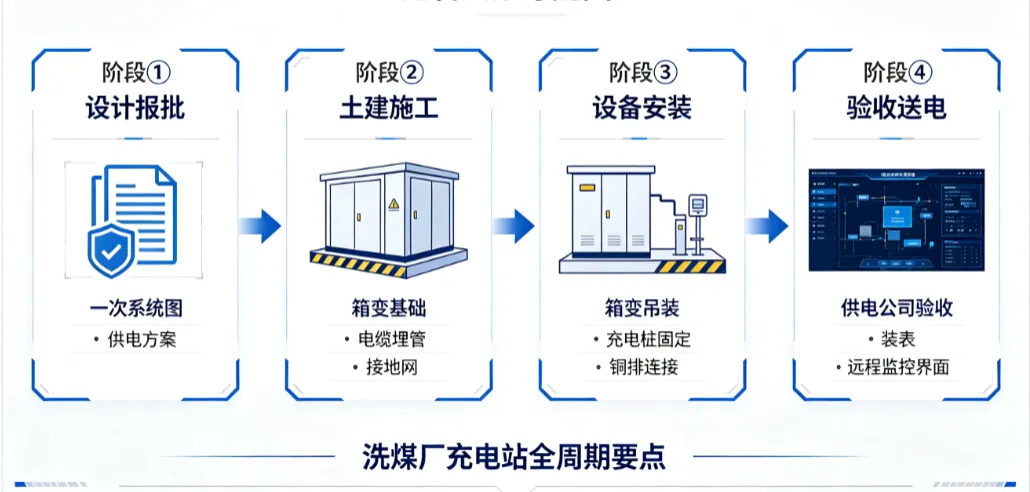

五、电源接入报批流程及关键节点
洗煤厂充电站属工业用电增容，需严格遵循当地供电公司流程：
- 前期咨询：
对接供电营业厅，获取“高压供电方案”，明确接入点、计量方式。 - 设计图纸送审：
提供一次系统图、箱变基础图、充电桩平面布置图，重点审核保护定值、SVG治理方案。 - 中间检查：
电缆沟、接地网施工时约请供电公司验收，避免返工。 - 竣工报验：
提交试验报告（变压器、断路器、避雷器），确保相序、绝缘合格。 - 装表接电：
签订供用电合同，确定基本电费计收方式（按容量或需量）。
📌 洗煤厂常存在“大工业电价”叠加，建议将充电负荷独立计量，并申请分时电价政策，降低运营成本。
六、运维与安全管理要点
洗煤厂充电设施需建立日常巡检制度：每周检查箱变内铜排接头温升、SVG模块运行状态；每月清理充电桩防尘滤网；每季度进行绝缘电阻测试及漏保动作试验。特别关注铲车充电枪头磨损，及时更换易损件。
✅ 建议搭建云平台远程监控（充电桩功率、变压器负荷、SVG谐波数据），并与洗煤厂中控系统联动，实现削峰填谷和功率限制。
七、常见踩坑清单（洗煤厂专版）
❌ 低压进线断路器额定电流仅为1600A——无法满足1250kVA变压器，运行时易跳闸； ❌ 未设置SVG而采用纯电容柜——谐波导致电容鼓包、系统保护频繁动作； ❌ 箱变外壳防护等级IP33，半年后内部积满煤尘，绝缘下降； ❌ 充电桩未做枪线耐磨处理，铲车拖拽导致线缆破损； ❌ 忽略远期扩容预留，后续增加充电桩时被迫更换整台变压器。
🔧 总结：洗煤厂安装充电桩是一项系统工程，从1250kVA箱变高低压元件选型（优选三工位开关、电子脱扣框架、SVG动态补偿）、充电桩防尘抗振设计，到施工接地、供电公司报批，每一个环节都直接影响安全与经济性。若厂区有扩展计划，提前采用“弹性容量”变压器将是明智决策。
