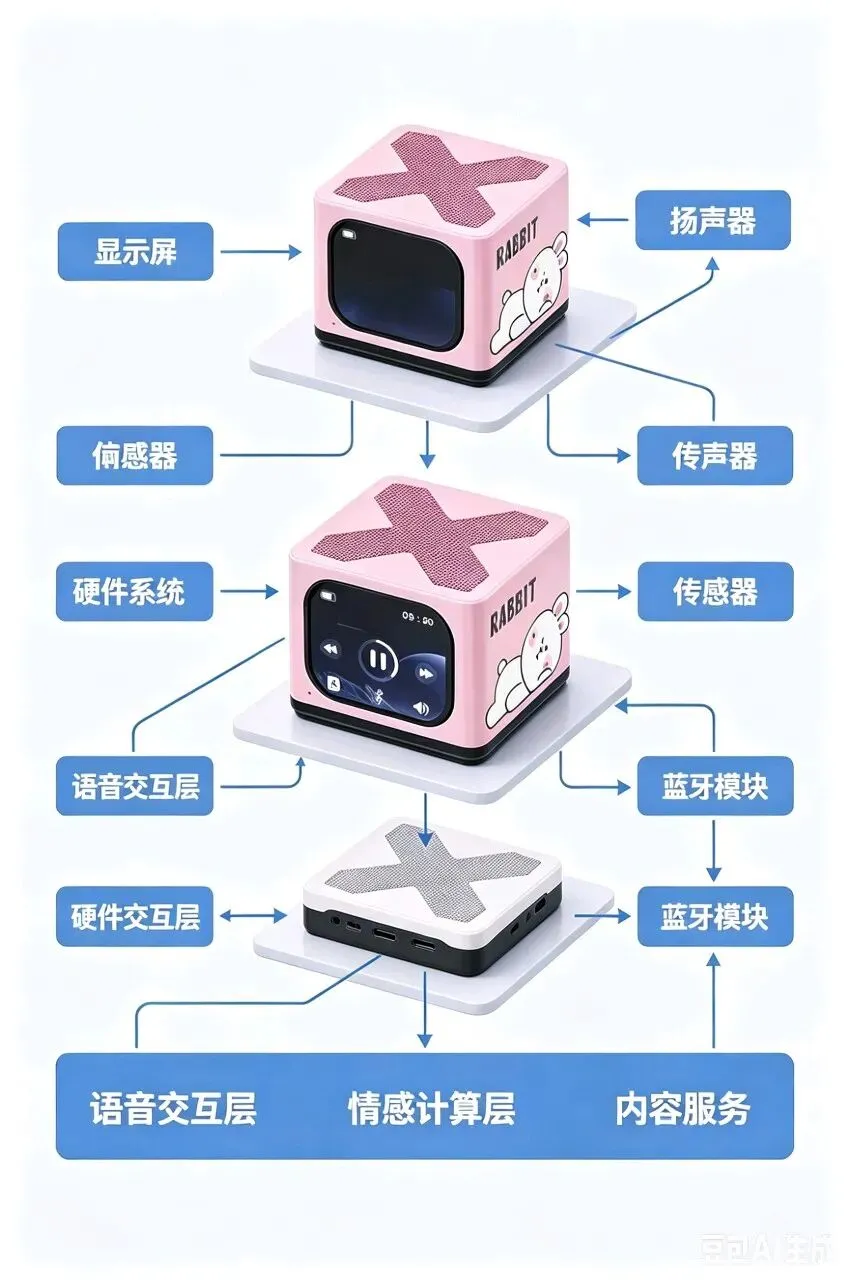

1. 上层介绍:
上层:移动端‑应用层(小程序 / APP)
模块:用户交互控制模块、家长管控模块、内容下发模块、OTA升级模块、设备状态查看模块
功能:蓝牙扫描‑配对连接;下发参数(唤醒词、音量、灯光模式);推送故事、早教数据包;设置使用时长、内容白名单;接收玩具上传的电量、使用日志。
通信接口:BLE‑GATT服务,通过透传收发指令。
2. 中间层介绍:
BLE蓝牙通信层(核心传输链路)
广播模块:上电持续广播,实现快速发现配对;
双向透传服务:接收手机指令,上传设备数据;分片传输用于大容量资源包更新;
蓝牙配网模块:传递WiFi账号密码,完成设备连网;
OTA固件升级通道:通过蓝牙下发新版本固件,完成静默升级;
休眠‑唤醒逻辑:蓝牙定时唤醒,维持极低待机功耗。
3. 核心层介绍:
AI‑业务算法层(运行在蓝牙SoC内部)
1. 语音处理子模块:双麦降噪、AEC回声消除、离线语音唤醒、本地ASR语音识别;
2. AI交互模块:对话应答、情绪识别、自适应早教内容调度、情景互动逻辑;
3. 外设控制模块:灯光控制、触控‑姿态传感器数据解析、扬声器音频输出;
4. 本地存储模块:缓存故事音频、交互日志、用户习惯数据。
4. 底层介绍:
硬件外设层(蓝牙主控‑外围器件)
主控单元:集成的soc单芯片方案(蓝牙‑AI二合一SoC);
音频外设:双降噪麦克风、功率扬声器;
感知外设:触控传感器、三轴姿态传感器、RGB氛围灯带;
电源单元:锂电池、电源管理IC,包含充电、过充保护;
射频单元:PCB蓝牙天线、匹配电路。
本方案完成了基于BLE低功耗蓝牙+端侧AI的智能儿童玩具整体设计与落地开发。方案采用轻量化芯片架构,依托蓝牙双向透传、快速配网及OTA升级能力,解决了传统智能玩具联网繁琐、交互僵硬、内容固化、依赖云端的行业痛点。
设备搭载本地离线AI语音算法,配合降噪处理、触控感应及氛围灯光多模态交互,无需屏幕即可实现智能对话、早教启蒙、情绪陪伴等核心功能,兼顾儿童护眼安全与沉浸式游玩体验。同时配套家长小程序,实现时长管控、内容过滤、数据记录与远程更新,构建完善的安全管控体系。
本方案功耗稳定、性价比高、量产性强,支持持续功能迭代。产品突破了传统玩具同质化短板,具备智能化、可成长、高安全的核心优势,适配早教、礼品、IP衍生等多元场景,拥有优异的市场竞争力与商业落地价值。
