在化工、水处理、食品制药、润滑油储库等工商业储罐工况中,粘稠、
结晶、腐蚀、高温介质长期困扰传统导压式液位仪表,引压管堵塞、膜片
易腐蚀、频繁停工检修成为行业普遍痛点。
陕西速涛自研直装一体化隔膜密封法兰液位计,取消外置引压
管路,膜片与法兰一体成型,分为单法兰、双法兰两大系列,分别适配常
压敞口罐、密闭承压罐。本文结合十余年工商业现场施工经验,完整拆解
两款产品标准化安装流程、位置选型、毛细管布设、零点迁移调试与安装
避坑细节,为仪表工程师、工艺负责人、采购提供可直接落地的施工规范。



清水池、敞口储槽等无压设备,密闭承压罐禁用
开孔避开进料、搅拌冲击区,膜片高于罐底淤泥层
配套专用镂空垫片,对角均匀紧固法兰螺栓
变送器垂直安装,毛细管弯曲半径≥50mm,远离高温热源
负压通气孔朝下,做好防尘防水
空罐做正迁移,更换介质、重装后重新校准

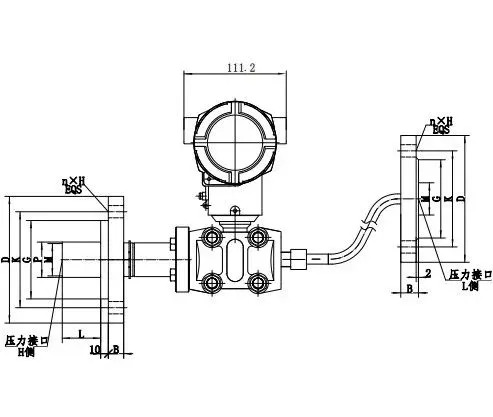

下 H 高压法兰接液相,上 L 低压法兰接气相,不可颠倒
两法兰垂直间距匹配量程,变送器优先装在两法兰中间
高低压毛细管并排敷设并保温,防止温差零点漂移
管线防护避免挤压、割破,盘绕半径不小于 50mm
先开平衡阀→慢开液相阀→关平衡阀→慢开气相阀,防止膜片压损
空罐校准负迁移,高温工况定期复校零点




PTFE 包覆膜片,低位开孔,毛细管保温
高温硅油 + 散热环,变送器远离高温罐壁
钽 / 哈氏合金膜片、四氟内衬法兰
防爆仪表、金属穿线管、可靠接地





提子科技

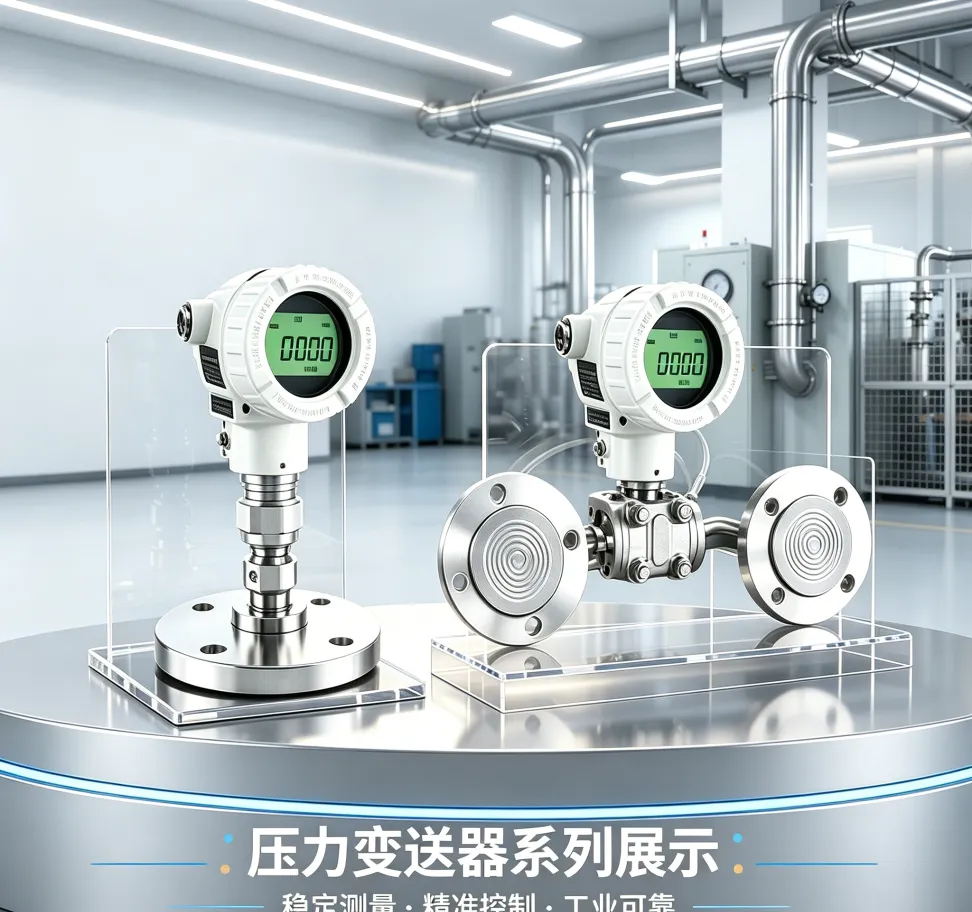

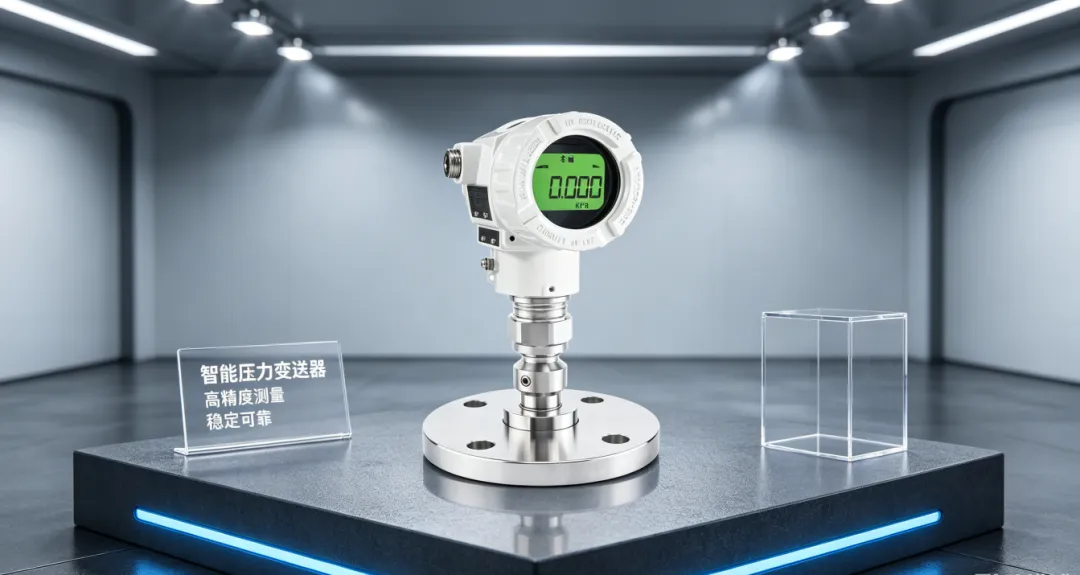

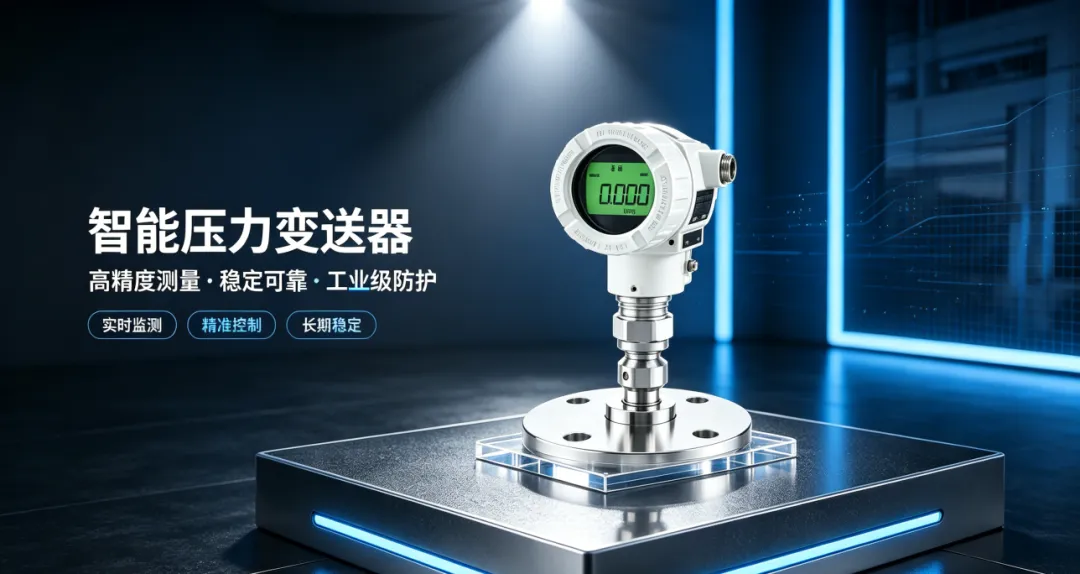

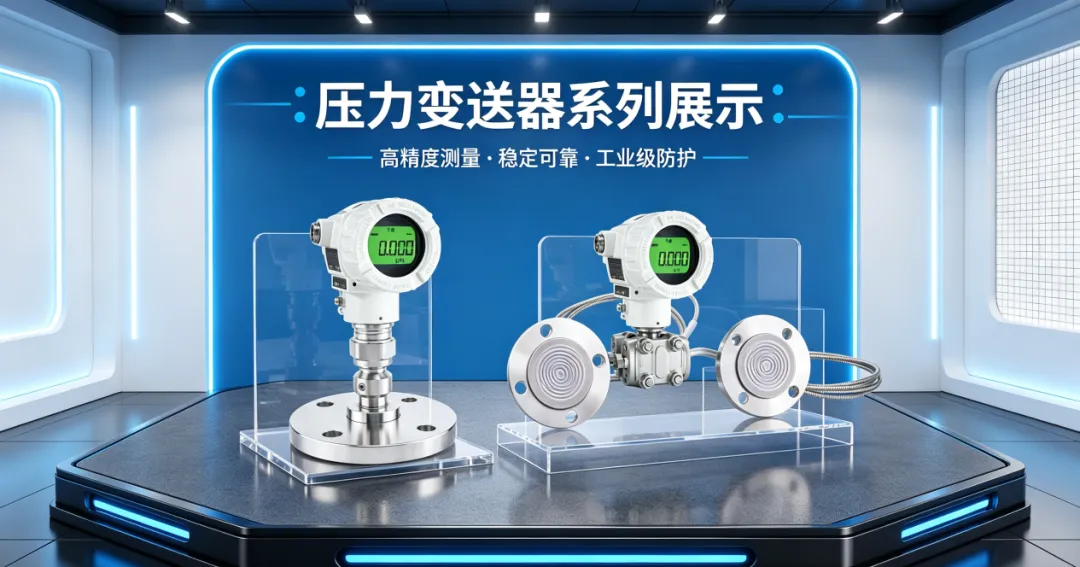

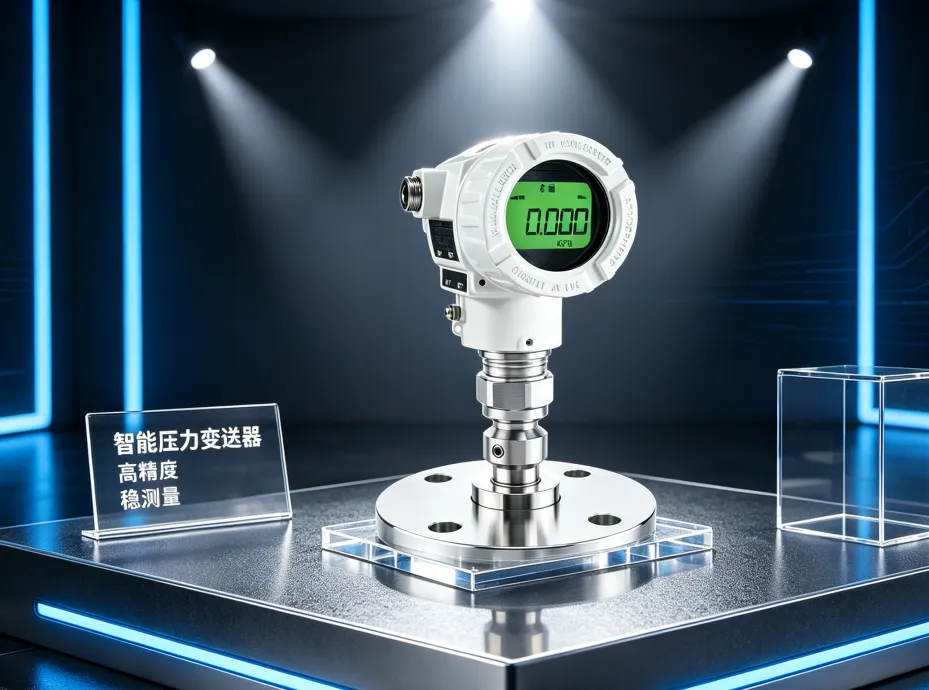

单法兰:简易安装、低成本,适配常压敞口储罐

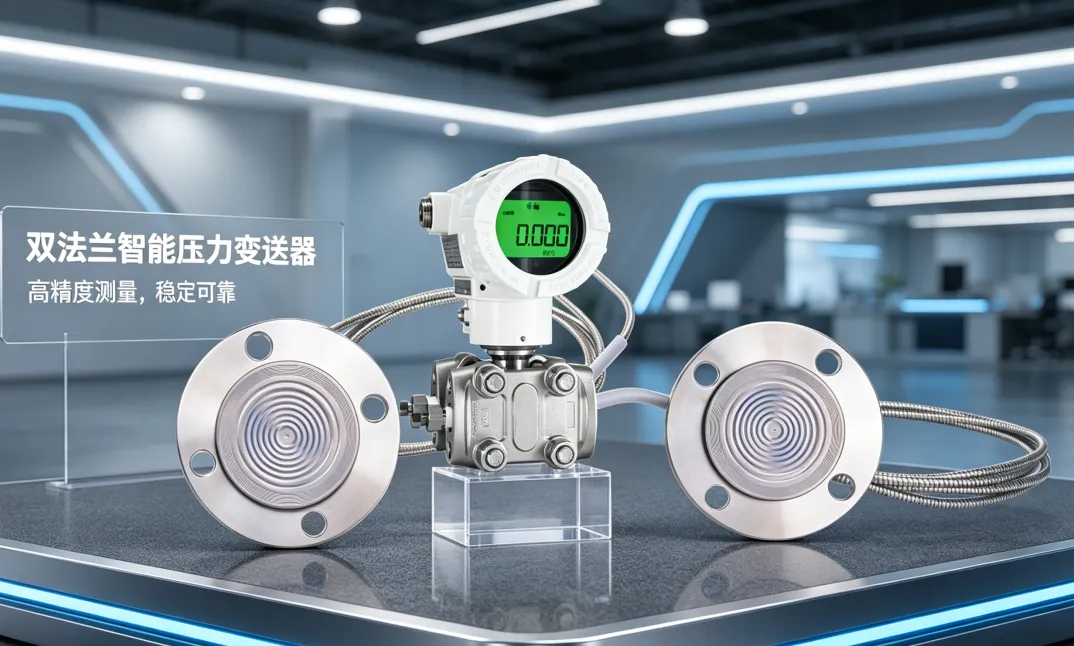

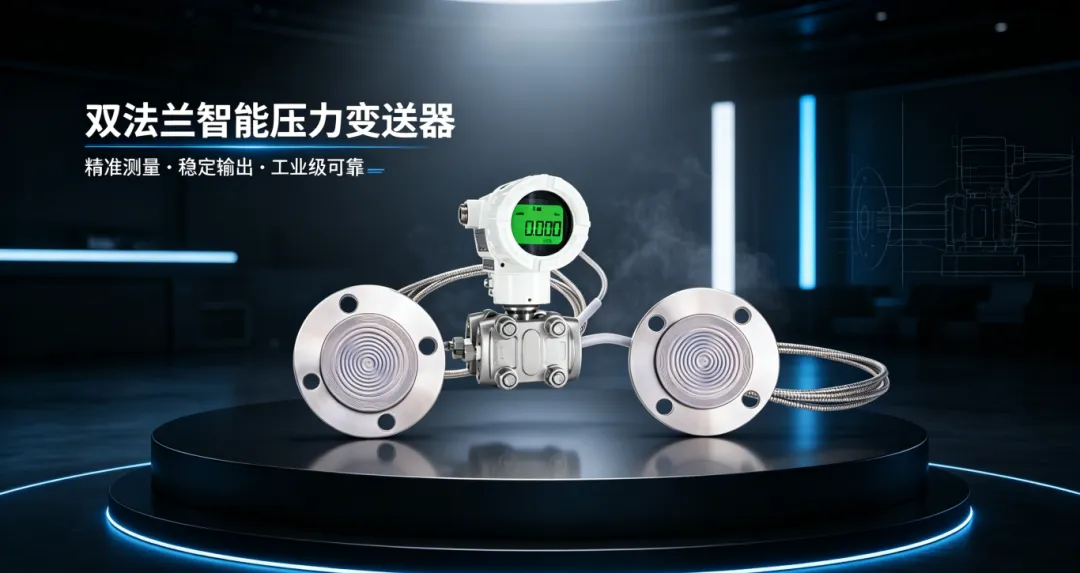

双法兰:密闭精准测液位 / 界面,适配承压、高温腐蚀严苛工况
标准化安装搭配速涛直装隔膜结构,可大幅降低仪表故障与运维成本。后台私信可领取安装图纸、HART 调试教程、工况选型表,
支持技术指导。
