A.VVIR起搏模式
B.DDD起搏模式
C.间歇性心室感知功能不足
D.心室夺获控制功能
E.安全AV延迟功能
F.频率滞后功能

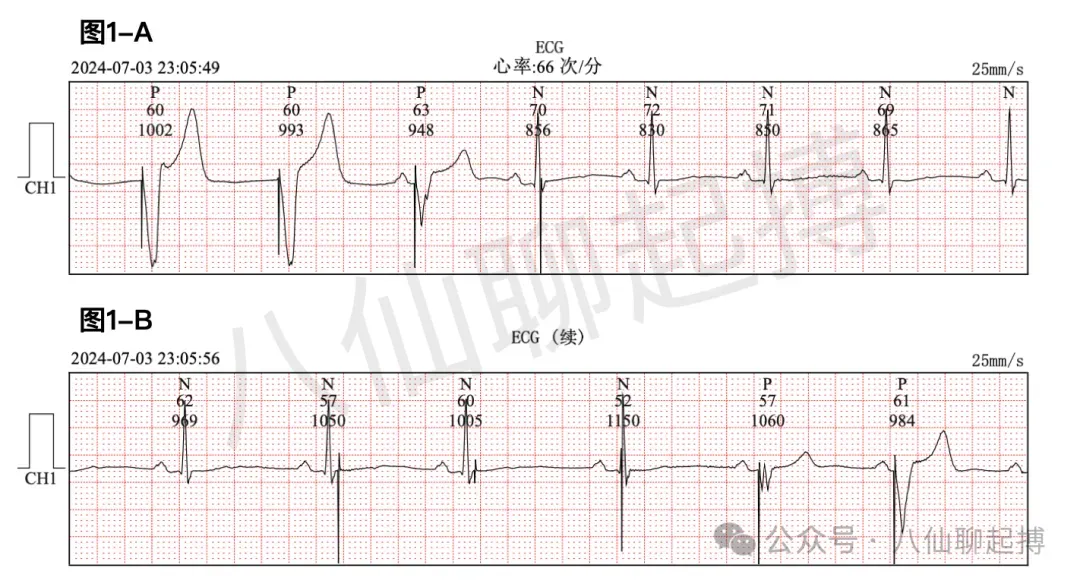

动态心电图分析,根据题干提供的信息,患者因单心室起搏器电池耗竭后更换为双腔起搏器(德国百多力,型号Enticos 4 DR),但并未植入新的电极导线。此时起搏器的工作方式可能是VVIR或DDD。第一步用VVIR工作方式进行分析。图1-A,R1~R2、R2~R3、R10~R11、R12~R13、R13~R14呈心室起搏节律,起搏频率为60次/分,考虑为低限频率计时触发心室起搏(VP);R4、R10、R11的QRS波终末,红色箭头标记处见起搏脉冲信号发放,R3~R4起搏计时间期为920ms,R9~R10起搏计时间期为1100ms;R11~R12起搏计时间期为1080ms。分析起搏频率变化的原因有两种可能:一是开启频率应答功能(VVIR),传感器运行时起搏频率为逐渐发生变化,此功能不符合。二是心室夺获控制功能开启时运作融合波排除,此功能运作时见心室起搏备用脉冲发放,以及起搏频率滞后10次/分进行融合波确认,但图中并无此规律,此功能亦不符合。动态心电图片段分析总结,起搏工作方式表现为心室起搏;但是起搏计时间期不符合单腔起搏器计时算法。

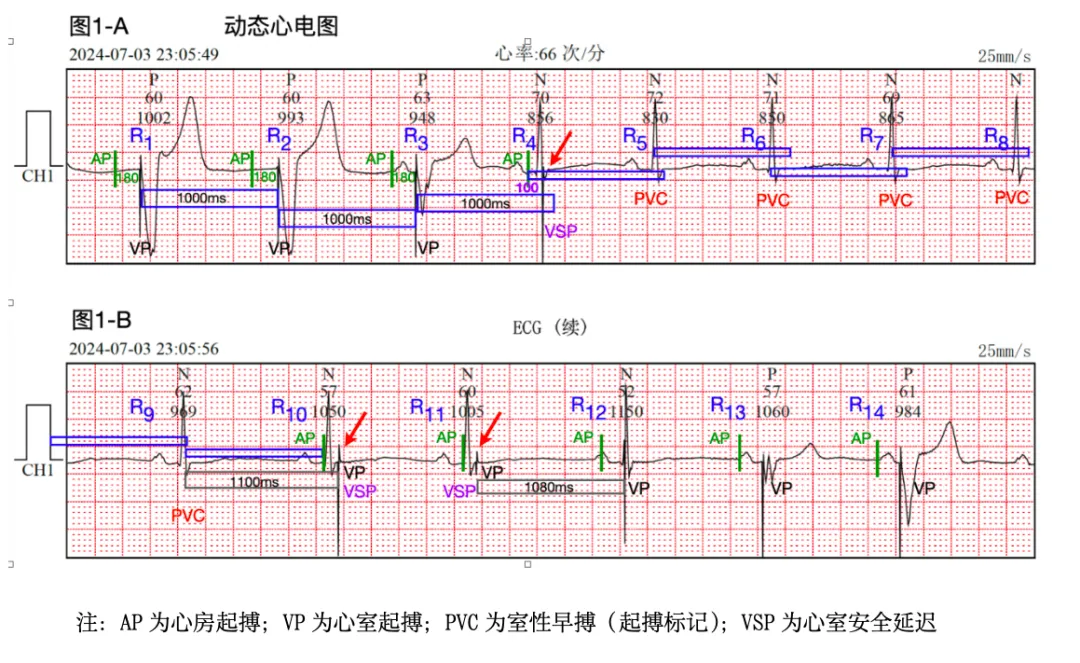

第二步用DDD起搏工作方式进行分析,题干中给出患者并未植入新的起搏电极,可推测未植入心房电极导线。百多力双腔起搏器默认设置为DDD模式,起搏计时为纯心房计时发放心房起搏脉冲(AP)。因心房腔内无电极导线,故AP不能有效起搏心房,心电图不能记录到AP,同时心房无感知功能,不能触发心室起搏。因此可以简单的将此图视作心房起搏功能不良、心房感知功能不足且看不到心房脉冲的心电图来分析。双腔起搏器,VP由心房事件触发,图1-A,R1~R2、R2~R3起搏频率为60次/分,VP脉冲前应存在AP,R4的VP脉冲的提前,考虑为PAV缩短造成,因心房无感知功能,排除动态AV功能运行。图中R4为窦性下传的QRS波,因此推测起搏房室间期(PAV)缩短是安全AV延迟功能运行。百多力的安全AV延迟功能运作时,PAV缩短至100ms,假设在R4的VP前100ms处画一个“隐形”的AP脉冲(如图中绿色竖线所示),则窦性下传的QRS波落入AP后的安全窗口内触发VP。以R4的AP脉冲为起点往前1000ms,画出R3、R2、R1的AP脉冲,可得出PAV间期为180ms,因此假设是合理的。另从R4的AP往后测量1000ms,R5窦性下传QRS波落在这个计时间期内,自身P波因心房内无电极导线而不能被感知,因此被视作室性早搏(PVC)并抑制AP脉冲发放。百多力计时间期为纯心房计时,VA间期=AA间期,图中R6~R9均被视作PVC,抑制了AP的发放。R10、R11的QRS位于AP后安全窗口,触发安全AV延迟功能运作。R11~R12起搏脉冲的计时间期为1080ms,原因是基于A-A计时的算法;R11的PAV为100ms,R12的PAV为180ms,导致V-V间期略有延长。

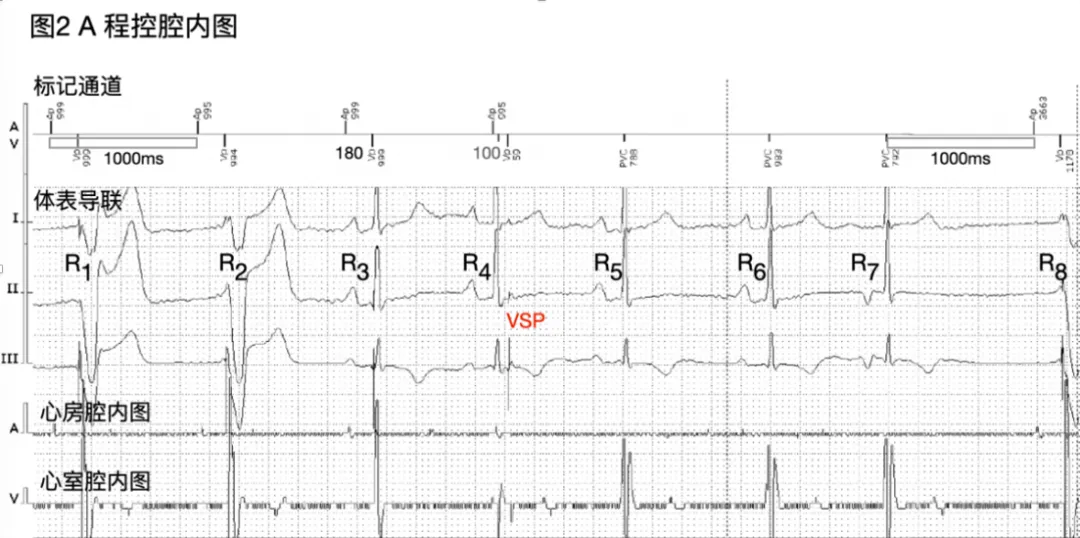

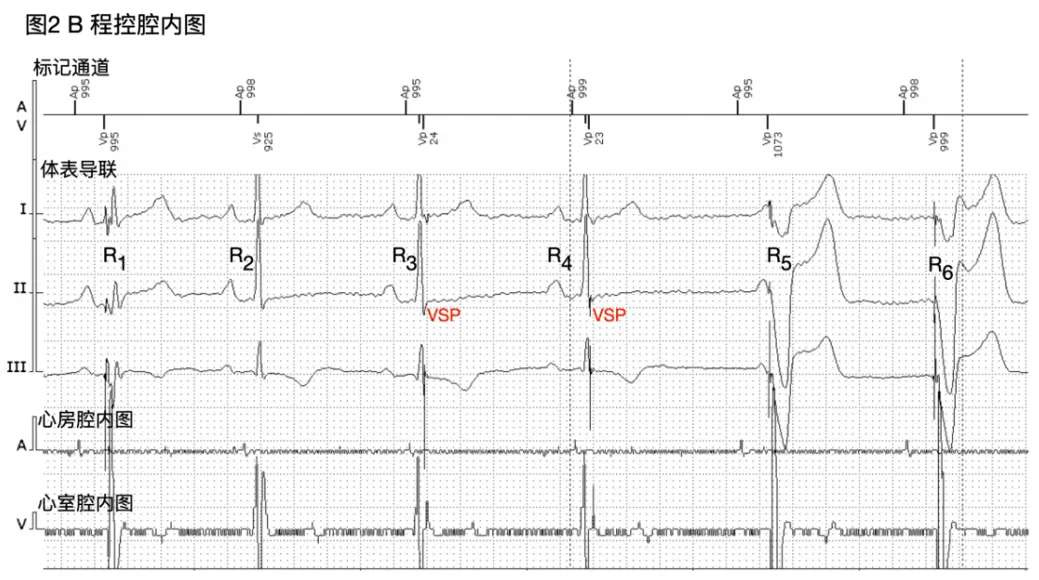

查询患者手术资料示植入单心室电极导线,脉冲发生器为双腔起搏器,心房插孔封堵状态。给予起搏器程控询问示:DDD起搏模式,低限频率为60次/分,PAV为180~140ms,感知房室间期(SAV)为135~95ms。图2A程控腔内图标记通道示DDD起搏工作方式。其中R1、R2体表导联示心室起搏节律;标记通道示AP-VP工作序列,计时间期为1000ms;PAV为180ms。R3示VP起搏脉冲落于QRS波起始处,呈伪室性融合波。R4示心房起搏脉冲按A-A计时周期发放,窦性下传的QRS波落在AP后安全窗口内,触发安全AV延迟功能,PAV为100ms。R5、R6、R7示起搏器标记为PVC(室性早搏),R8为AP-VP工作序列,与R7的PVC-AP的计时周期为1000ms,VA=AA计时。图2B程控腔内图示R2为窦性搏动,体表心电图未见任何起搏脉冲信号的发放,但是标记通道显示为AP-VS工作序列。结合程控检查,动态心电图的起搏心电图诊断为DDD起搏工作方式;部分见安全AV延迟功能运行。该患者最终程控调整工作参数至VVI起搏模式。
答案: B、E
参考文献
1.吉亚军,陈顾江,杨亚莉,等.心脏起搏器现代功能详解(第2版)[M].北京:北京大学医学出版社,2024.
2.牟延光.心脏起搏心电图学[M].济南:山东科学技术出版社,2024.
