2025年电工证《低压电工实操》考试试卷及答案

当前时间： 2026-08-14 11:05:27 分类：办公文件 评论(0)
2025年电工证《低压电工实操》考试试卷及答案

2026年电工证《低压电工实操》考试试卷及答案

一、安全操作规范（20分）

实操项目：10kV以下低压线路停电检修前的安全准备与验电操作
操作要求：
模拟某居民楼3层配电箱（型号：PZ30-10）因线路老化需停电检修，考生需完成以下步骤：
  1. 穿戴个人防护装备并检查有效性；
  2. 办理停电申请并确认停电范围；
  3. 使用验电器对目标线路（L1相、N线）进行验电操作；
  4. 悬挂“禁止合闸，有人工作”警示牌并设置围栏。
评分标准：
  • 防护装备（绝缘手套、绝缘鞋、护目镜）穿戴不完整或未检查（每缺一项扣2分）；
  • 未确认停电申请单（如未核对用户信息、线路编号）扣3分；
  • 验电顺序错误（未先在已知带电设备验证验电器、未逐相验电、验电时间不足3秒）每项扣2分；
  • 警示牌悬挂位置错误（未挂在电源侧操作手柄）或围栏设置不规范（未完全隔离检修区域）扣3分；
  • 操作全程未保持与带电体安全距离（低压0.1m）扣5分。
答案要点：
  1. 防护装备检查：绝缘手套充气不漏气，绝缘鞋无破损，护目镜无裂痕；
  2. 停电申请：核对配电箱铭牌（编号2023-03-15-08）、用户姓名（张XX）、停电时间段（14:00-16:00）；
  3. 验电操作：先在相邻正常带电的L2相验证验电器发光/发声正常，再逐相验电（L1相→N线），每相接触导体时间≥3秒，确认无电压后报告“L1相无电，N线无电”；
  4. 警示牌悬挂于配电箱电源侧（左侧）操作手柄，围栏高度1.2m，距配电箱边缘0.5m，开口朝向外侧。

二、常用工具与仪表使用（25分）

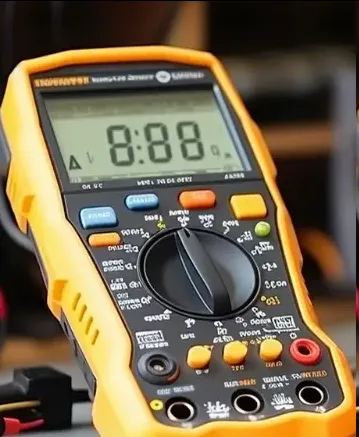

实操项目：万用表与兆欧表的综合使用
操作要求：
模拟某工厂车间一台380V/220V动力配电箱（型号：XL-21）出现异常，需完成以下检测：
  1. 使用万用表测量三相电压（Uab、Ubc、Uca）及单相电压（UaN、UbN、UcN）；
  2. 使用兆欧表测量该配电箱主母线（L1、L2、L3）对金属外壳的绝缘电阻；
  3. 记录测量数据并分析是否符合安全标准。
评分标准：
  • 万用表档位选择错误（如测电压用电流档）扣5分；
  • 表笔接触不良（未完全插入插孔、测量时晃动）每次扣2分；
  • 兆欧表未校零（未做空载/短路试验）扣3分；
  • 测量绝缘电阻时未断开被测设备所有外部连接（如未拆电容、指示灯）扣4分；
  • 数据记录不完整（未标注单位、数值误差＞5%）每项扣2分；
  • 分析错误（如绝缘电阻＜0.5MΩ未判定为不合格）扣5分。
答案要点：
1. 万用表测量：
  • 三相线电压（Uab、Ubc、Uca）正常范围361V-407V（±5%），实测Uab=385V、Ubc=382V、Uca=387V（合格）；
  • 单相相电压（UaN、UbN、UcN）正常范围210V-230V（±5%），实测UaN=228V、UbN=225V、UcN=226V（合格）；
2. 兆欧表测量：
  • 校零：空载时指针指向“∞”，短路时指向“0”；
  • 断开母线与负载连接，拆除电容、指示灯等并联元件；
  • L端接母线（L1），E端接金属外壳，匀速摇测（120r/min），1分钟后读数为2.8MΩ（≥0.5MΩ合格）；
  • 同理测量L2、L3对壳绝缘电阻分别为3.1MΩ、2.9MΩ（均合格）；
3. 分析结论：电压正常，绝缘电阻符合《电气装置安装工程电气设备交接试验标准》（GB 50150-2016）要求。

三、电气线路安装（30分）

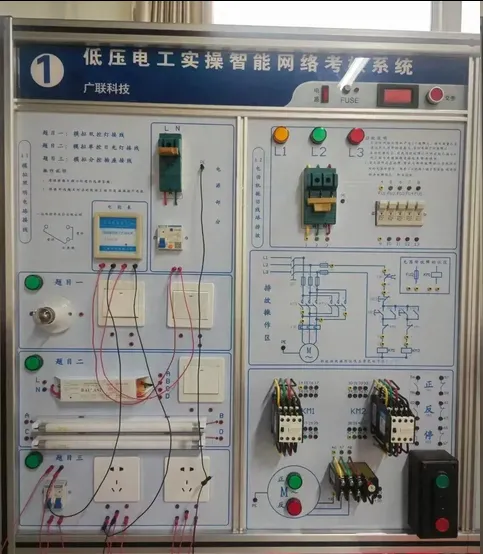

实操项目：住宅客厅照明及五孔插座混合线路安装
操作要求：
根据给定图纸（见附图1，注：此处模拟图纸关键参数：客厅尺寸4m×3m，顶灯为LED吸顶灯220V/40W，五孔插座距地0.3m，线路采用BV-3×2.5mm²铜芯线，穿PVC管暗敷），完成以下步骤：
  1. 确定灯具、插座定位（误差≤5mm）；
  2. 敷设PVC线管（含弯头、接线盒）；
  3. 穿线并连接灯具、插座；
  4. 通电测试并排除简单故障。
评分标准：
  • 定位误差＞5mm（灯具中心偏离吊顶中线、插座高度偏差＞10mm）每项扣3分；
  • 线管弯曲半径＜6倍管径（φ16管弯曲半径＜96mm）或有折扁现象扣4分；
  • 接线错误（相线、零线、地线混淆，插座左零右火错位）每项扣5分；
  • 导线绝缘层损伤（剥线过长＞10mm、刀痕深达线芯）每处扣2分；
  • 通电测试时灯具不亮或插座无电（未排查接触不良、虚接）扣6分。
答案要点：
1. 定位：
  • 顶灯中心位于客厅对角线交点（距墙各2m），用激光水平仪标记；
  • 五孔插座距地0.3m，水平间距墙面中心（距两侧墙各2m），误差控制在3mm内；
2. 线管敷设：
  • 从配电箱（距地1.8m）引出PVC管（φ16），沿墙垂直向下至插座高度（0.3m），水平敷设至插座位置；
  • 向上弯至吊顶内（距顶0.2m）水平敷设至灯具中心，弯头使用弹簧弯管器，弯曲半径100mm；
  • 接线盒安装：插座处1个，灯具处1个，线管入盒深度5mm，锁母固定；
3. 穿线与连接：
  • 导线颜色：相线（红色）、零线（蓝色）、地线（黄绿双色）；
  • 插座接线：左孔零线（蓝）、右孔相线（红）、上孔地线（黄绿），导线剥线长度8mm，压接端子后插入插座端子孔，用螺丝刀拧紧（扭矩0.8N·m）；
  • 灯具接线：相线接开关出线端（红），零线直接接入（蓝），地线与灯具金属外壳连接（黄绿）；
4. 通电测试：
  • 合闸前用万用表测量插座L-N电压220V，L-PE电压220V（正常）；
  • 开启开关，灯具正常发光；用验电笔检测插座插孔，右孔亮、左孔不亮（符合左零右火）；
  • 常见故障排查：若灯具不亮，检查开关接线是否松动；若插座无电，检查线管内导线是否断路（用万用表通断档测试）。

四、电气设备故障排查（20分）

实操项目：单相异步电动机（YL90S-2，220V/1.5kW）无法启动故障排查
操作要求：
模拟某小型风机用单相电动机通电后发出“嗡嗡”声但不转动，考生需使用工具（万用表、钳形电流表、螺丝刀）完成以下步骤：
  1. 初步判断故障类型（机械/电气）；
  2. 排查电气故障点（电容、绕组、主副绕组连接）；
  3. 提出修复方案并验证。
评分标准：
  • 未断开电源直接检测扣5分；
  • 机械故障判断错误（未用手盘动转轴是否卡阻）扣3分；
  • 电容检测方法错误（未先放电、直接用万用表电阻档测容量）扣4分；
  • 绕组电阻测量遗漏（未测主绕组、副绕组、公共端间电阻）每项扣2分；
  • 修复方案不合理（如电容容量偏差＞10%未更换）扣4分。
答案要点：
1. 初步判断：
  • 断开电源，手盘动电动机转轴，转动灵活无卡阻（排除机械故障）；
  • 通电观察：电动机有电磁声但不转，且机身轻微振动（典型电气故障：启动绕组未接入或电容失效）；
2. 电气排查：
-电容检测：
  • 用绝缘螺丝刀短接电容两极放电；
  • 万用表调至电容档（20μF量程），测量电容（标称15μF），实测5μF（容量衰减＞60%，失效）；
-绕组检测：
  • 断开电容，测量主绕组（公共端C-运行端M）电阻：正常值约2.5Ω，实测2.4Ω（正常）；
  • 副绕组（公共端C-启动端S）电阻：正常值约3.2Ω，实测3.1Ω（正常）；
  • 主副绕组串联电阻（M-S）：应等于C-M+C-S（2.4+3.1=5.5Ω），实测5.6Ω（正常，无断路）；
  • 连接检查：电容与启动绕组接线端子无松动（端子压接良好）；
3. 修复方案：
  • 更换同规格电容（15μF/450VAC）；
  • 通电测试：电动机正常启动，转速达2800r/min（额定转速），钳形电流表测运行电流3.2A（额定电流3.4A±5%，正常）。

五、触电急救（5分）

实操项目：低压触电现场急救
操作要求：
模拟某工人在安装插座时误触相线（220V），意识丧失、无呼吸、颈动脉无搏动，考生需完成以下步骤：
  1. 脱离电源；
  2. 判断意识与生命体征；
  3. 实施心肺复苏（CPR）。
评分标准：
  • 未用绝缘工具（如干燥木棍）拉拽触电者扣2分；
  • 未在10秒内完成意识判断（轻拍双肩、呼喊“同志，你怎么了？”）扣1分；
  • 心肺复苏按压位置错误（未在两乳头连线中点）或深度不足（＜5cm）每次扣1分；
  • 人工呼吸与按压比例错误（非30:2）扣1分。
答案要点：
  1. 脱离电源：立即断开插座空气开关，若无法断电，用干燥木椅挑开触电者手中电线；
  2. 判断生命体征：轻拍双肩呼喊无反应，观察胸廓无起伏（5-10秒），触摸颈动脉（喉结旁2cm）无搏动；
  3. 心肺复苏：
  4. 按压位置：两乳头连线中点（胸骨下半段）；
  5. 按压深度：5-6cm，频率100-120次/分钟；
  6. 30次按压后开放气道（仰头抬颏法），口对口人工呼吸2次（每次吹气1秒，见胸廓抬起）；
  7. 持续操作至急救人员到达或患者恢复自主呼吸。
