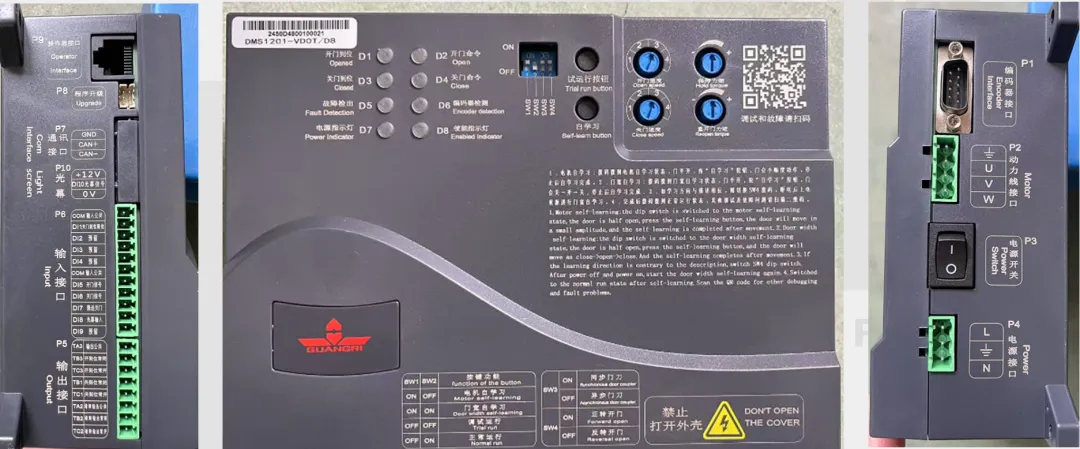

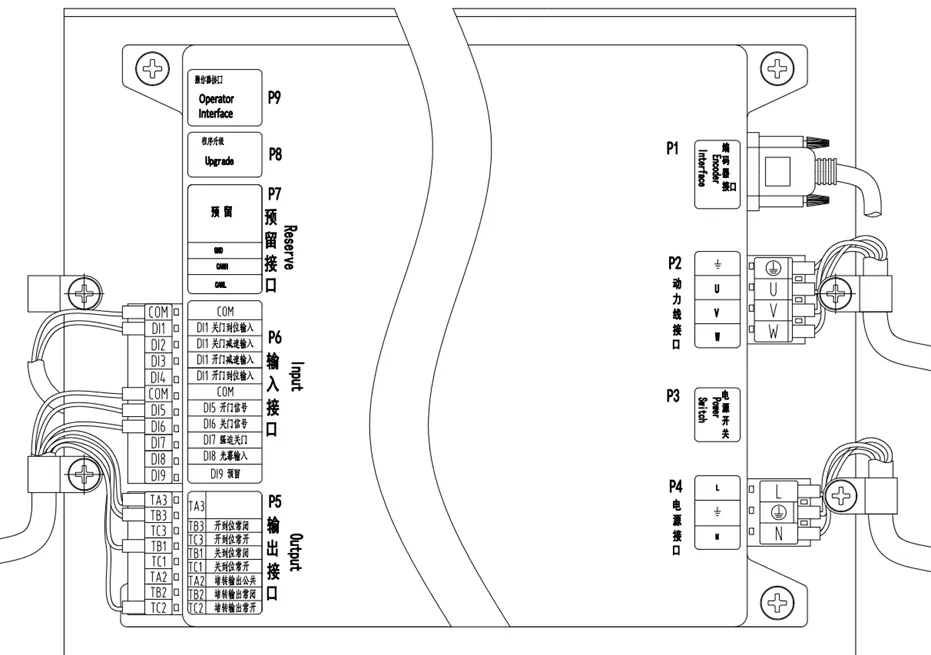

夜雨聆风一.门机变频器的外观以及接口

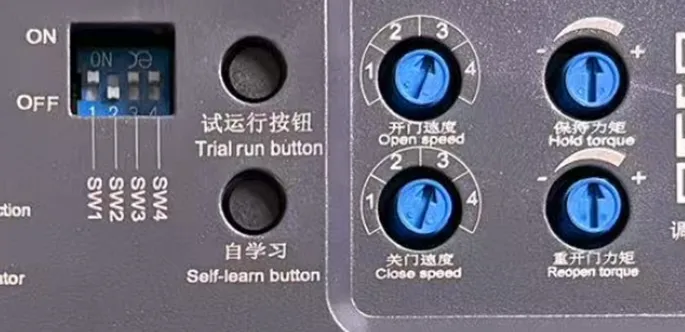

二.门机变频器面板的操作
SW1-SW2 拨码开关: 切换学习电机角度、学习门宽、正常运行、调试运行等功能。
SW3 拨码开关:切换同异步门刀，0N为同步门刀，0FF为异步门刀（此款变频器必须在0N 的位置，设置后需断电才能生效）。
SW4 拨码开关：切换开关门方向（设置后需断电才能生效） 。
试运行、自学习按钮: 完成学习电机角度、学习门宽、正常运行、调试运行等功能。
开门速度旋钮:分1~4档，通过旋转切换开门速度
关门速度旋钮:分1~4档，通过旋转切换关门速度
保持力矩旋钮:通过旋转切换开关门到位保持力矩。
重开门力矩旋钮:通过旋转切换重开门力矩。
三.门机变频器的自学习
操作前确保门机的安装、接线以及供电正常，轿顶为检修模式。
1.电机角度自学习：
SW1拨ON，SW2拨 OFF,将门机处于半开位置，按“自学习”按钮，此时门小幅度动作停止动作后自学习完成。
2.门宽自学习：
SW1拨 ON，SW2拨 ON，将门机处于半开位置，按“自学习”按钮，此时门开始运行，方向为:关门一关到位→开门一开到位一关门一关到位,自学习完成（若轿厢在非平层，关门时必须手动台门刀锁钩，待开门后才能放开）。如学习方向与描述不符,则切换 SW4。
3 .测试运行：
SW1拨OFF，SW2拨ON。短接DI5和COM开门（此操作若轿厢在非平层，短接时必须手动台门刀锁钩，待开门后才能放开），开门到位后面板上开门到位灯亮;短接DI6和COM关门,关门到位后面板上关门到位灯亮 。如测试运行方向与描述不符,则切换SW4,往返测试5次以上。无问题的话门机调试完成，可做整梯的其他安装操作。
4 .自动开关门演示：
SW1拨OFF，SW2拨OFF。按“试运行”按钮，可执行自动开关门演示功能。此时若在非平层区，每次开门时需要手动抬起轿门锁钩。检查开关门运行曲线正常后，SW2拨回ON，将变频器切换正常运行模式。

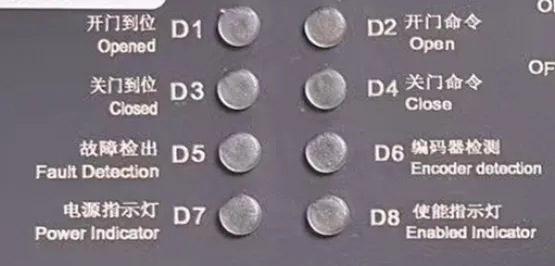

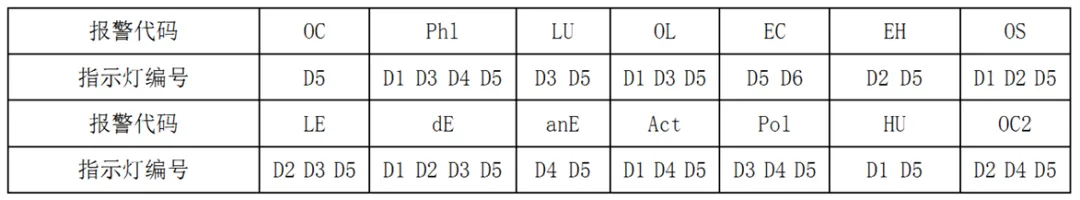

四.门机变频器的指示灯含义
开门到位D1: 开门到位后，灯亮，变频器输出开门到位信号。
关门到位D3: 关门到位后，灯亮，变频器输出关门到位信号。

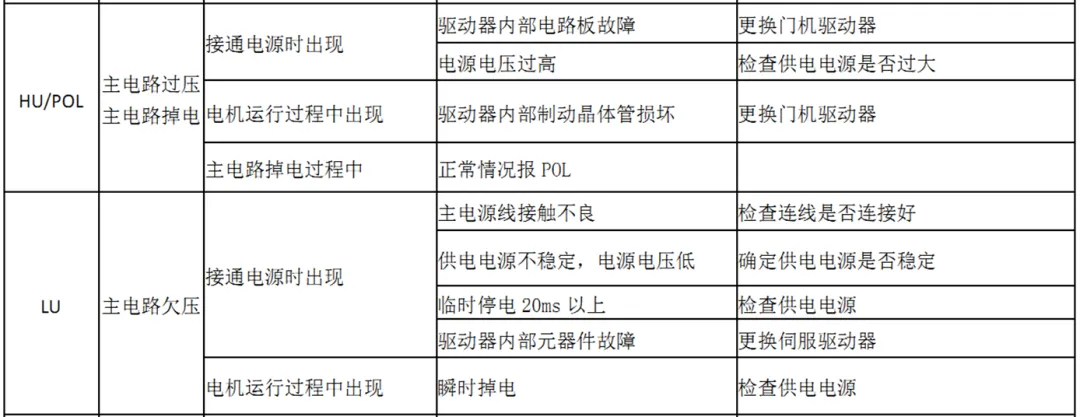

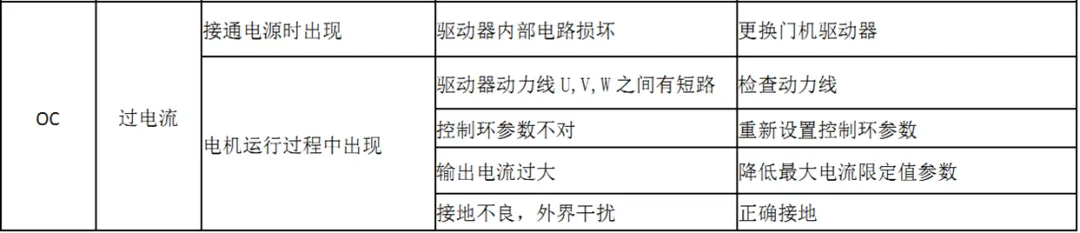

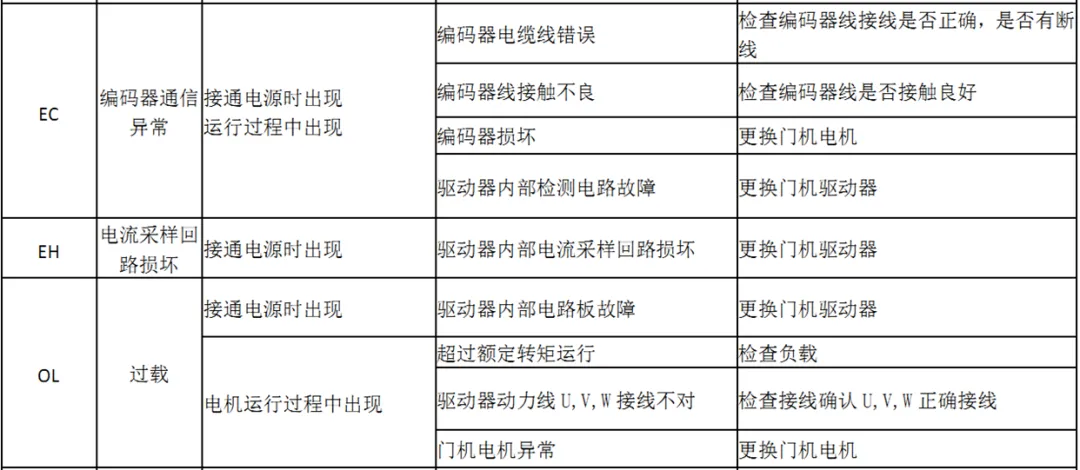

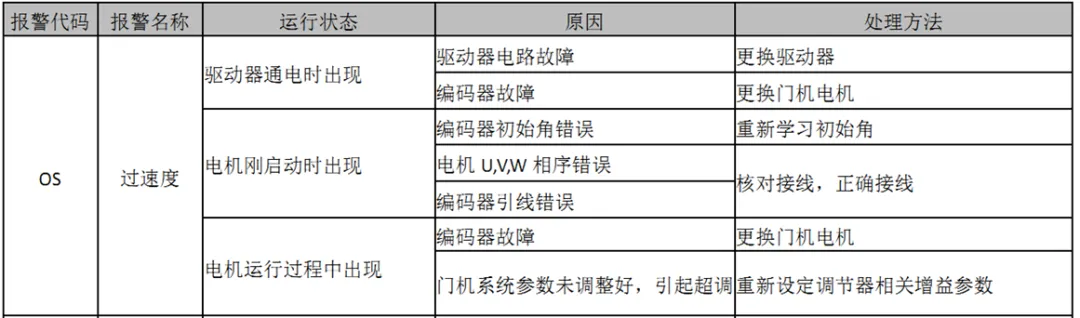

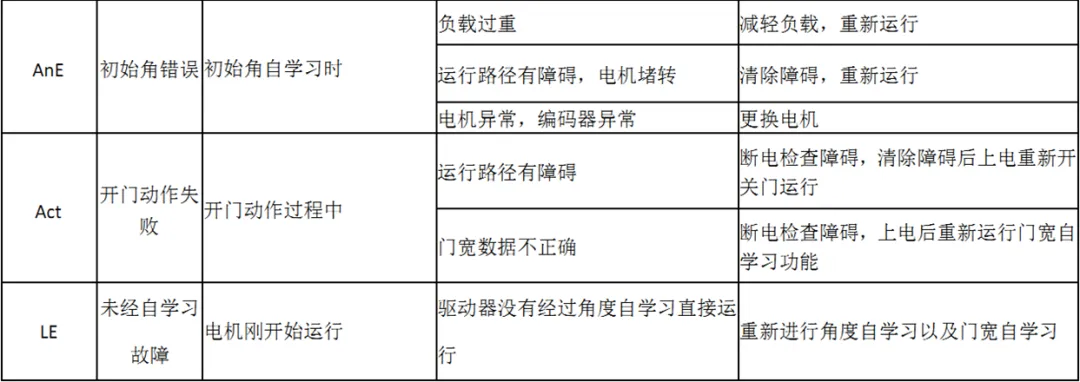

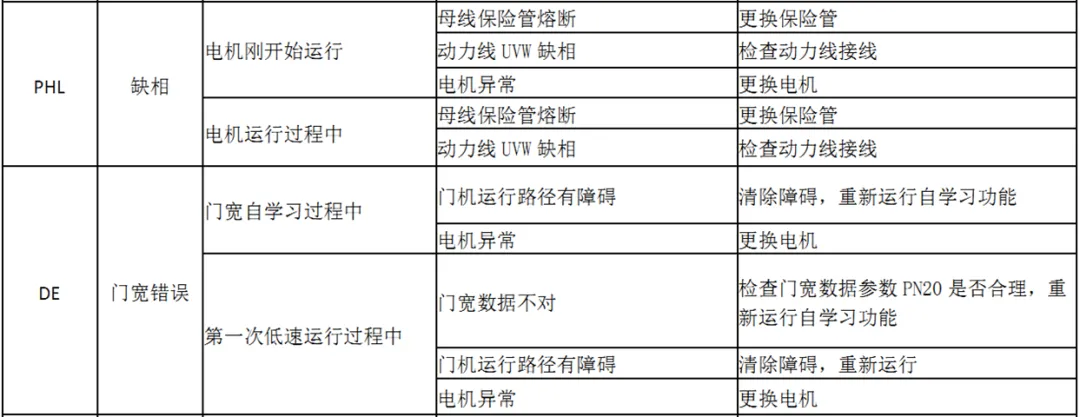

故障检出D5: 出现故障时常亮。
电源指示灯D7: 电源正常时常亮。
开门命令D2: 有开门信号时常亮。
关门命令D4: 有关门信号时常亮。
编码器检测D6: 检测编码器状态。
使能指示灯D8: 有电流输出时常亮。
