专题 18 光学 电磁波
目录
考点01 几何光学..........................................................................................................1
考点02 物理光学........................................................................................................12
考点03 电磁波............................................................................................................15
考点 01 几何光学
一、单选题
1．（2022·辽宁·高考真题）完全失重时，液滴呈球形，气泡在液体中将不会上浮。2021年12月，在中国
空间站“天宫课堂”的水球光学实验中，航天员向水球中注入空气形成了一个内含气泡的水球。如图所示，
若气泡与水球同心，在过球心O的平面内，用单色平行光照射这一水球。下列说法正确的是（ ）
A．此单色光从空气进入水球，频率一定变大
B．此单色光从空气进入水球，频率一定变小
C．若光线1在M处发生全反射，光线2在N处一定发生全反射
D．若光线2在N处发生全反射，光线1在M处一定发生全反射

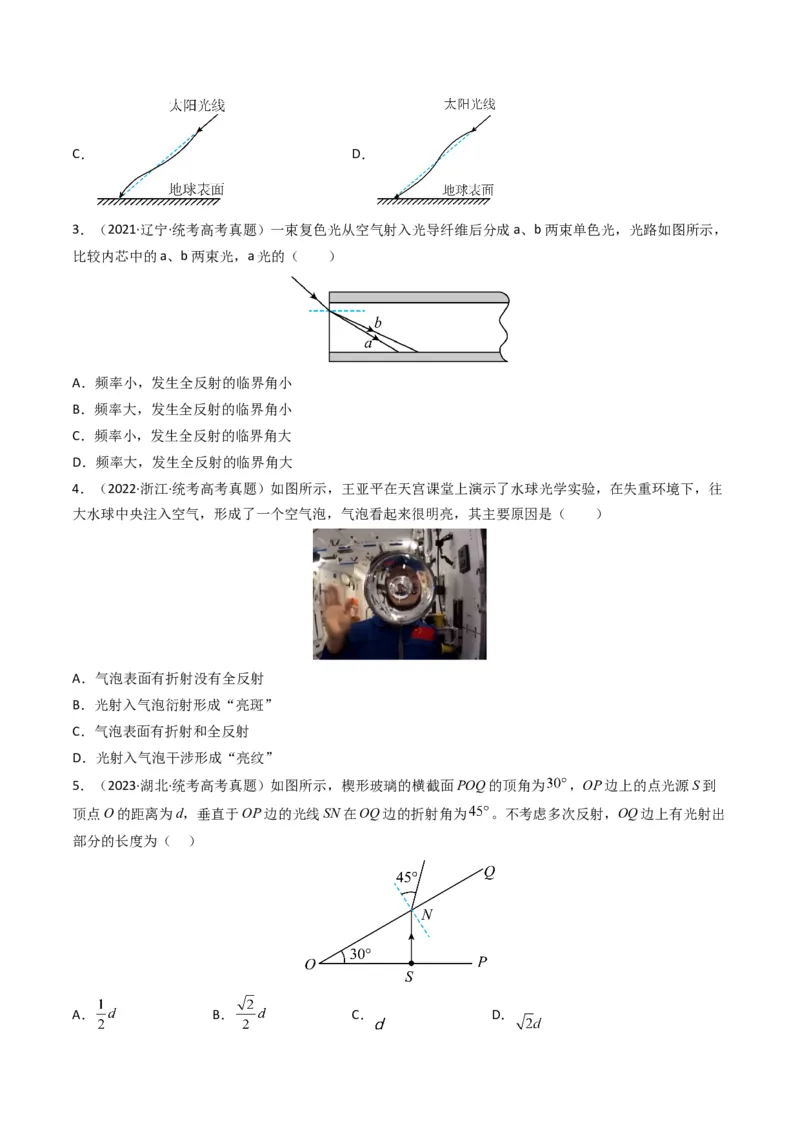

2．（2023·江苏·统考高考真题）地球表面附近空气的折射率随高度降低而增大，太阳光斜射向地面的过程
中会发生弯曲。下列光路图中能描述该现象的是（ ）
A． B．C． D．
3．（2021·辽宁·统考高考真题）一束复色光从空气射入光导纤维后分成a、b两束单色光，光路如图所示，
比较内芯中的a、b两束光，a光的（ ）
A．频率小，发生全反射的临界角小
B．频率大，发生全反射的临界角小
C．频率小，发生全反射的临界角大
D．频率大，发生全反射的临界角大
4．（2022·浙江·统考高考真题）如图所示，王亚平在天宫课堂上演示了水球光学实验，在失重环境下，往
大水球中央注入空气，形成了一个空气泡，气泡看起来很明亮，其主要原因是（ ）
A．气泡表面有折射没有全反射
B．光射入气泡衍射形成“亮斑”
C．气泡表面有折射和全反射
D．光射入气泡干涉形成“亮纹”
5．（2023·湖北·统考高考真题）如图所示，楔形玻璃的横截面POQ的顶角为 ，OP边上的点光源S到
顶点O的距离为d，垂直于OP边的光线SN在OQ边的折射角为 。不考虑多次反射，OQ边上有光射出
部分的长度为（ ）

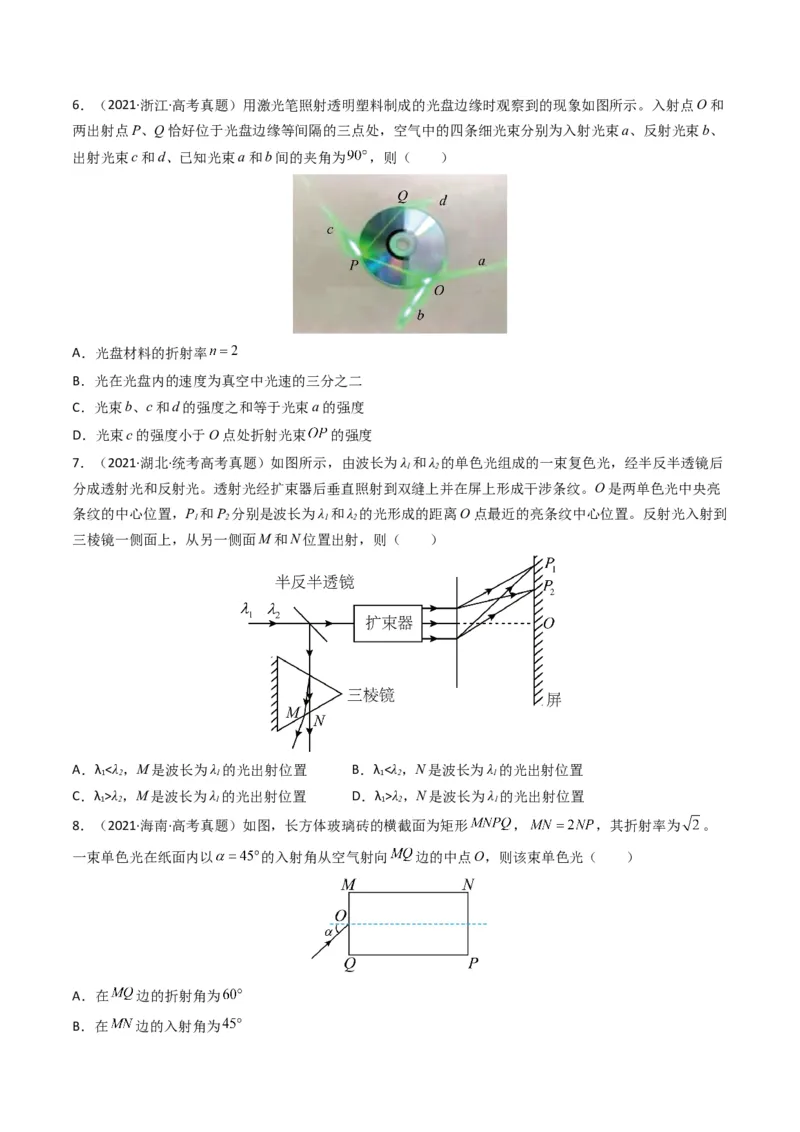

A． B． C． D．6．（2021·浙江·高考真题）用激光笔照射透明塑料制成的光盘边缘时观察到的现象如图所示。入射点O和
两出射点P、Q恰好位于光盘边缘等间隔的三点处，空气中的四条细光束分别为入射光束a、反射光束b、
出射光束c和d、已知光束a和b间的夹角为 ，则（ ）
A．光盘材料的折射率
B．光在光盘内的速度为真空中光速的三分之二
C．光束b、c和d的强度之和等于光束a的强度
D．光束c的强度小于O点处折射光束 的强度
7．（2021·湖北·统考高考真题）如图所示，由波长为λ 和λ 的单色光组成的一束复色光，经半反半透镜后
1 2
分成透射光和反射光。透射光经扩束器后垂直照射到双缝上并在屏上形成干涉条纹。O是两单色光中央亮
条纹的中心位置，P 和P 分别是波长为λ 和λ 的光形成的距离O点最近的亮条纹中心位置。反射光入射到
1 2 1 2
三棱镜一侧面上，从另一侧面M和N位置出射，则（ ）
A．λ <λ，M是波长为λ 的光出射位置 B．λ <λ，N是波长为λ 的光出射位置
1 2 1 1 2 1
C．λ >λ，M是波长为λ 的光出射位置 D．λ >λ，N是波长为λ 的光出射位置
1 2 1 1 2 1
8．（2021·海南·高考真题）如图，长方体玻璃砖的横截面为矩形 ， ，其折射率为 。
一束单色光在纸面内以 的入射角从空气射向 边的中点O，则该束单色光（ ）
A．在 边的折射角为
B．在 边的入射角为C．不能从 边射出
D．不能从 边射出
9．（2021·江苏·高考真题）某种材料制成的半圆形透明砖平放在方格纸上，将激光束垂直于 面射入，
可以看到光束从圆弧面 出射，沿AC方向缓慢平移该砖，在如图所示位置时，出射光束恰好消失，该
材料的折射率为（ ）
A．1.2 B．1.4 C．1.6 D．1.8
10．（2022·浙江·统考高考真题）如图所示，用激光笔照射半圆形玻璃砖圆心O点，发现有a、b、c、d四
条细光束，其中d是光经折射和反射形成的。当入射光束a绕O点逆时针方向转过小角度 时，b、c、d
也会随之转动，则（ ）
A．光束b顺时针旋转角度小于
B．光束c逆时针旋转角度小于
C．光束d顺时针旋转角度大于
D．光束b、c之间的夹角减小了
11．（2022·山东·统考高考真题）柱状光学器件横截面如图所示， 右侧是以O为圆心、半径为R的 圆，
左侧是直角梯形， 长为R， 与 夹角 ， 中点为B。a、b两种频率的细激光束，垂直 面
入射，器件介质对a，b光的折射率分别为1.42、1.40。保持光的入射方向不变，入射点从A向B移动过程
中，能在 面全反射后，从 面射出的光是（不考虑三次反射以后的光）（ ）A．仅有a光 B．仅有b光 C．a、b光都可以 D．a、b光都不可以

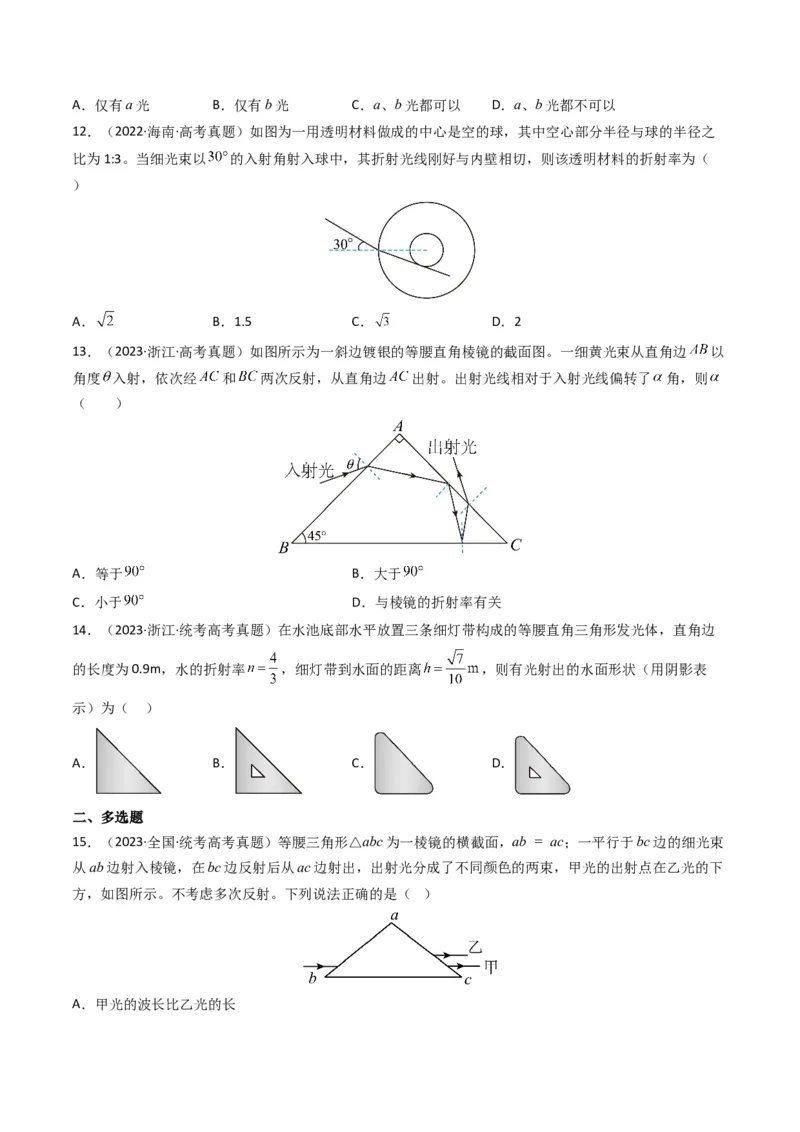

12．（2022·海南·高考真题）如图为一用透明材料做成的中心是空的球，其中空心部分半径与球的半径之
比为1:3。当细光束以 的入射角射入球中，其折射光线刚好与内壁相切，则该透明材料的折射率为（
）
A． B．1.5 C． D．2
13．（2023·浙江·高考真题）如图所示为一斜边镀银的等腰直角棱镜的截面图。一细黄光束从直角边 以
角度 入射，依次经 和 两次反射，从直角边 出射。出射光线相对于入射光线偏转了 角，则
（ ）
A．等于 B．大于
C．小于 D．与棱镜的折射率有关
14．（2023·浙江·统考高考真题）在水池底部水平放置三条细灯带构成的等腰直角三角形发光体，直角边
的长度为0.9m，水的折射率 ，细灯带到水面的距离 ，则有光射出的水面形状（用阴影表
示）为（ ）
A． B． C． D．
二、多选题
15．（2023·全国·统考高考真题）等腰三角形△abc为一棱镜的横截面，ab = ac；一平行于bc边的细光束
从ab边射入棱镜，在bc边反射后从ac边射出，出射光分成了不同颜色的两束，甲光的出射点在乙光的下
方，如图所示。不考虑多次反射。下列说法正确的是（ ）
A．甲光的波长比乙光的长B．甲光的频率比乙光的高
C．在棱镜中的传播速度，甲光比乙光的大
D．该棱镜对甲光的折射率大于对乙光的折射率
E．在棱镜内bc边反射时的入射角，甲光比乙光的大

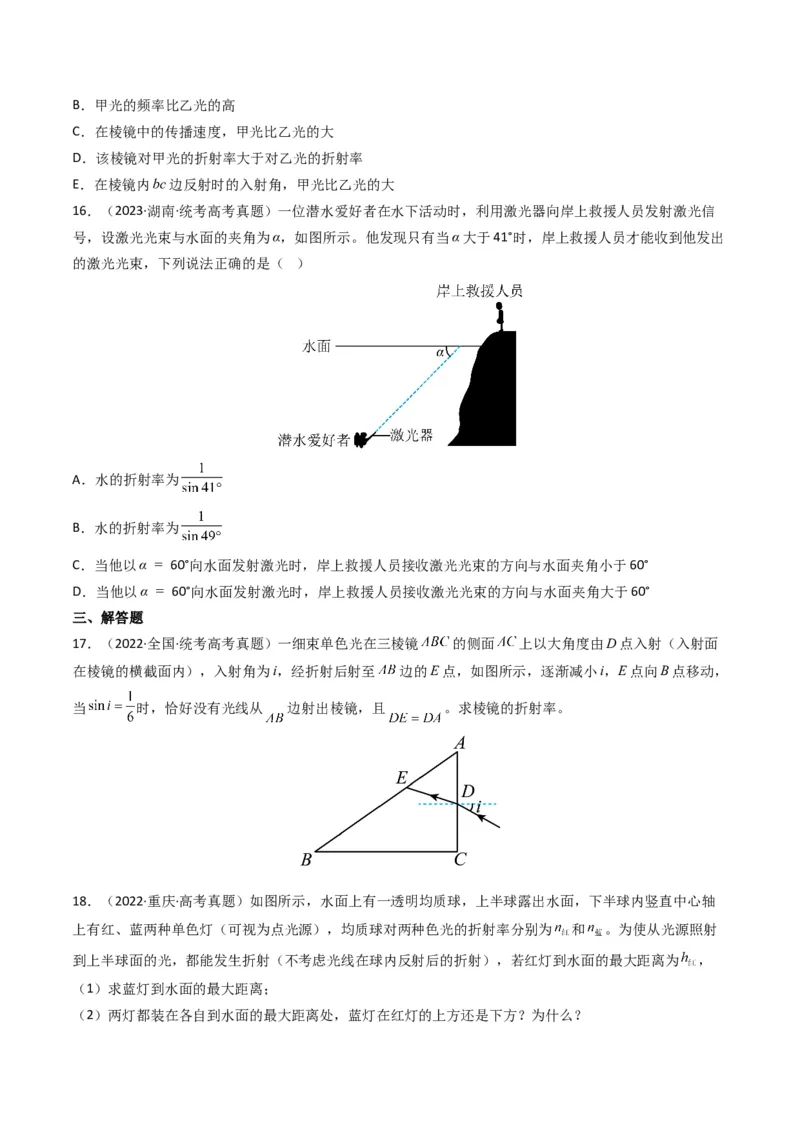

16．（2023·湖南·统考高考真题）一位潜水爱好者在水下活动时，利用激光器向岸上救援人员发射激光信
号，设激光光束与水面的夹角为α，如图所示。他发现只有当α大于41°时，岸上救援人员才能收到他发出
的激光光束，下列说法正确的是（ ）
A．水的折射率为
B．水的折射率为
C．当他以α = 60°向水面发射激光时，岸上救援人员接收激光光束的方向与水面夹角小于60°
D．当他以α = 60°向水面发射激光时，岸上救援人员接收激光光束的方向与水面夹角大于60°
三、解答题
17．（2022·全国·统考高考真题）一细束单色光在三棱镜 的侧面 上以大角度由D点入射（入射面
在棱镜的横截面内），入射角为i，经折射后射至 边的E点，如图所示，逐渐减小i，E点向B点移动，
当 时，恰好没有光线从 边射出棱镜，且 。求棱镜的折射率。
18．（2022·重庆·高考真题）如图所示，水面上有一透明均质球，上半球露出水面，下半球内竖直中心轴
上有红、蓝两种单色灯（可视为点光源），均质球对两种色光的折射率分别为 和 。为使从光源照射
到上半球面的光，都能发生折射（不考虑光线在球内反射后的折射），若红灯到水面的最大距离为 ，
（1）求蓝灯到水面的最大距离；
（2）两灯都装在各自到水面的最大距离处，蓝灯在红灯的上方还是下方？为什么？19．（2023·全国·统考高考真题）如图，一折射率为 的棱镜的横截面为等腰直角三角形 ，
，BC边所在底面上镀有一层反射膜。一细光束沿垂直于BC方向经AB边上的M点射入棱镜，
若这束光被BC边反射后恰好射向顶点A，求M点到A点的距离。
20．（2021·湖南·高考真题）我国古代著作《墨经》中记载了小孔成倒像的实验，认识到光沿直线传播。
身高 的人站在水平地面上，其正前方 处的竖直木板墙上有一个圆柱形孔洞，直径为 、深度
为 ，孔洞距水平地面的高度是人身高的一半。此时，由于孔洞深度过大，使得成像不完整，如图所
示。现在孔洞中填充厚度等于洞深的某种均匀透明介质，不考虑光在透明介质中的反射。
（i）若该人通过小孔能成完整的像，透明介质的折射率最小为多少？
（ii）若让掠射进入孔洞的光能成功出射，透明介质的折射率最小为多少？
21．（2021·河北·高考真题）将两块半径均为R、完全相同的透明半圆柱体A、B正对放置，圆心上下错开
一定距离，如图所示，用一束单色光沿半径照射半圆柱体A，设圆心处入射角为 ，当 时，A右侧
恰好无光线射出；当 时，有光线沿B的半径射出，射出位置与A的圆心相比下移h，不考虑多次反
射，求：
（1）半圆柱体对该单色光的折射率；

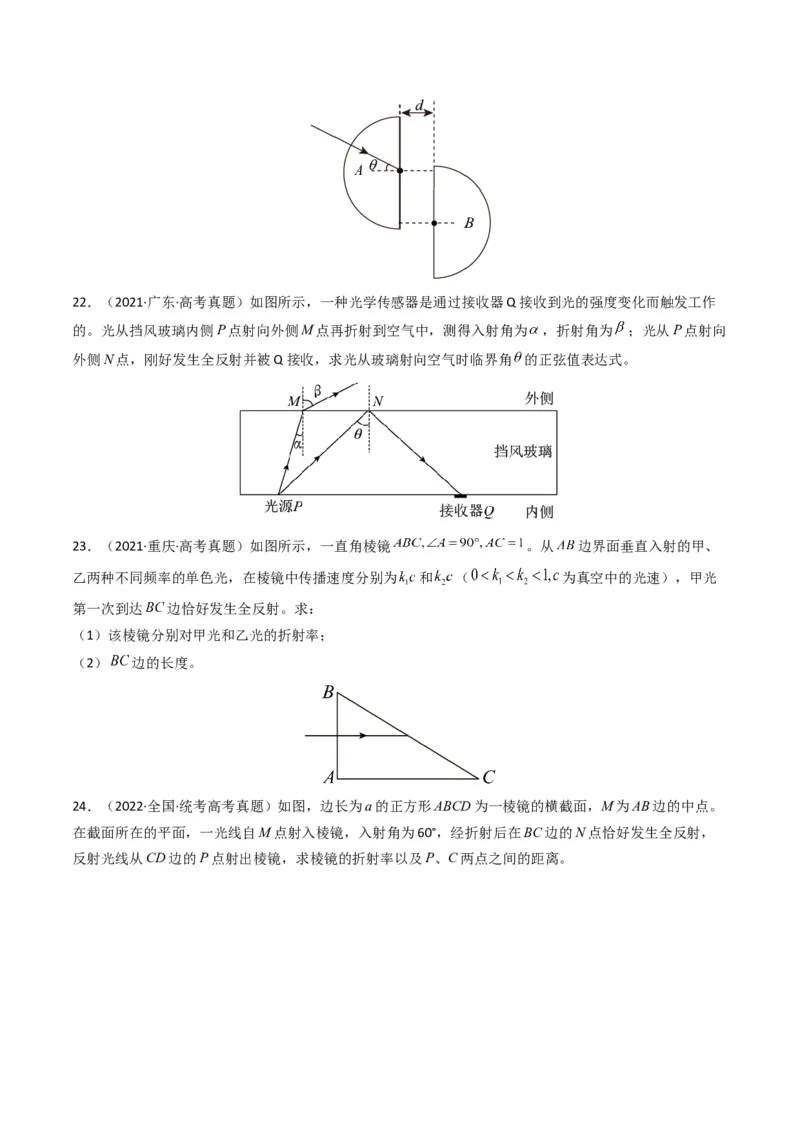

（2）两个半圆柱体之间的距离d。22．（2021·广东·高考真题）如图所示，一种光学传感器是通过接收器Q接收到光的强度变化而触发工作
的。光从挡风玻璃内侧P点射向外侧M点再折射到空气中，测得入射角为 ，折射角为 ；光从P点射向
外侧N点，刚好发生全反射并被Q接收，求光从玻璃射向空气时临界角 的正弦值表达式。
23．（2021·重庆·高考真题）如图所示，一直角棱镜 。从 边界面垂直入射的甲、
乙两种不同频率的单色光，在棱镜中传播速度分别为 和 （ 为真空中的光速），甲光
第一次到达 边恰好发生全反射。求：
（1）该棱镜分别对甲光和乙光的折射率；
（2） 边的长度。
24．（2022·全国·统考高考真题）如图，边长为a的正方形ABCD为一棱镜的横截面，M为AB边的中点。
在截面所在的平面，一光线自M点射入棱镜，入射角为60°，经折射后在BC边的N点恰好发生全反射，

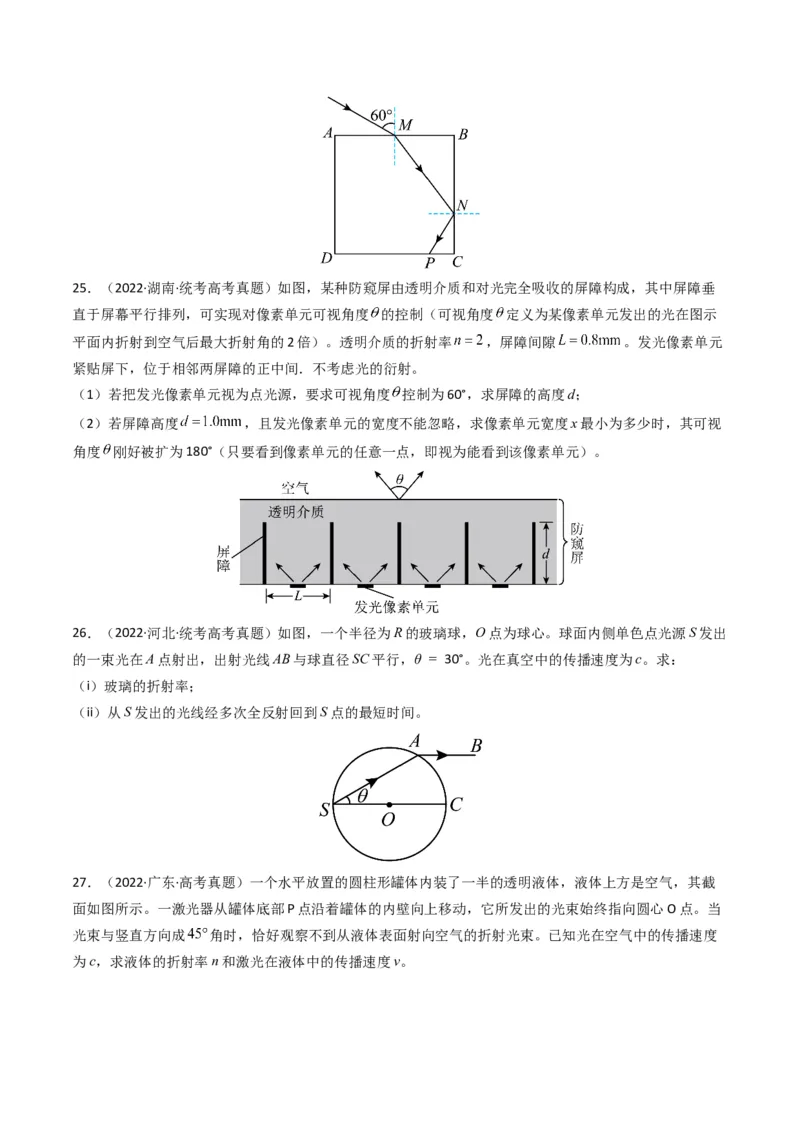

反射光线从CD边的P点射出棱镜，求棱镜的折射率以及P、C两点之间的距离。25．（2022·湖南·统考高考真题）如图，某种防窥屏由透明介质和对光完全吸收的屏障构成，其中屏障垂
直于屏幕平行排列，可实现对像素单元可视角度 的控制（可视角度 定义为某像素单元发出的光在图示
平面内折射到空气后最大折射角的2倍）。透明介质的折射率 ，屏障间隙 。发光像素单元
紧贴屏下，位于相邻两屏障的正中间．不考虑光的衍射。
（1）若把发光像素单元视为点光源，要求可视角度 控制为60°，求屏障的高度d；
（2）若屏障高度 ，且发光像素单元的宽度不能忽略，求像素单元宽度x最小为多少时，其可视
角度 刚好被扩为180°（只要看到像素单元的任意一点，即视为能看到该像素单元）。
26．（2022·河北·统考高考真题）如图，一个半径为R的玻璃球，O点为球心。球面内侧单色点光源S发出
的一束光在A点射出，出射光线AB与球直径SC平行，θ = 30°。光在真空中的传播速度为c。求：
（i）玻璃的折射率；
（ii）从S发出的光线经多次全反射回到S点的最短时间。
27．（2022·广东·高考真题）一个水平放置的圆柱形罐体内装了一半的透明液体，液体上方是空气，其截
面如图所示。一激光器从罐体底部P点沿着罐体的内壁向上移动，它所发出的光束始终指向圆心O点。当
光束与竖直方向成 角时，恰好观察不到从液体表面射向空气的折射光束。已知光在空气中的传播速度

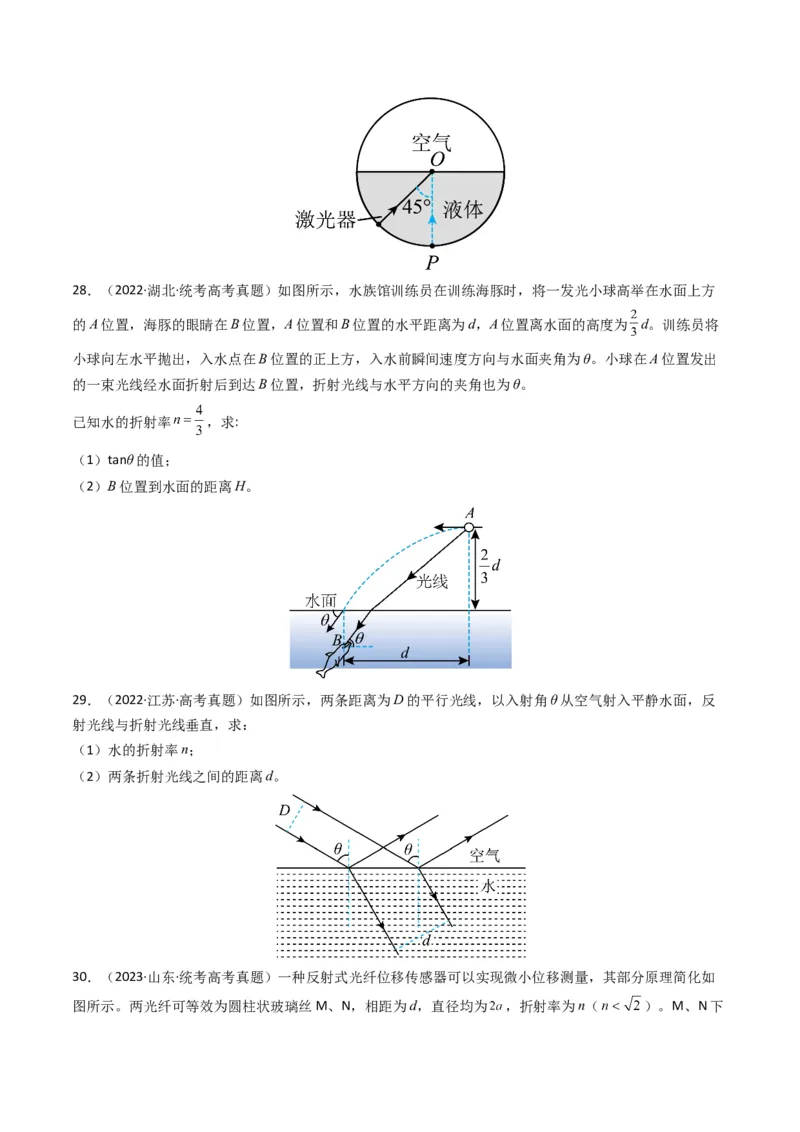

为c，求液体的折射率n和激光在液体中的传播速度v。28．（2022·湖北·统考高考真题）如图所示，水族馆训练员在训练海豚时，将一发光小球高举在水面上方
的A位置，海豚的眼睛在B位置，A位置和B位置的水平距离为d，A位置离水面的高度为 d。训练员将
小球向左水平抛出，入水点在B位置的正上方，入水前瞬间速度方向与水面夹角为θ。小球在A位置发出
的一束光线经水面折射后到达B位置，折射光线与水平方向的夹角也为θ。
已知水的折射率 ，求:
（1）tanθ的值；
（2）B位置到水面的距离H。
29．（2022·江苏·高考真题）如图所示，两条距离为D的平行光线，以入射角θ从空气射入平静水面，反
射光线与折射光线垂直，求：
（1）水的折射率n；
（2）两条折射光线之间的距离d。

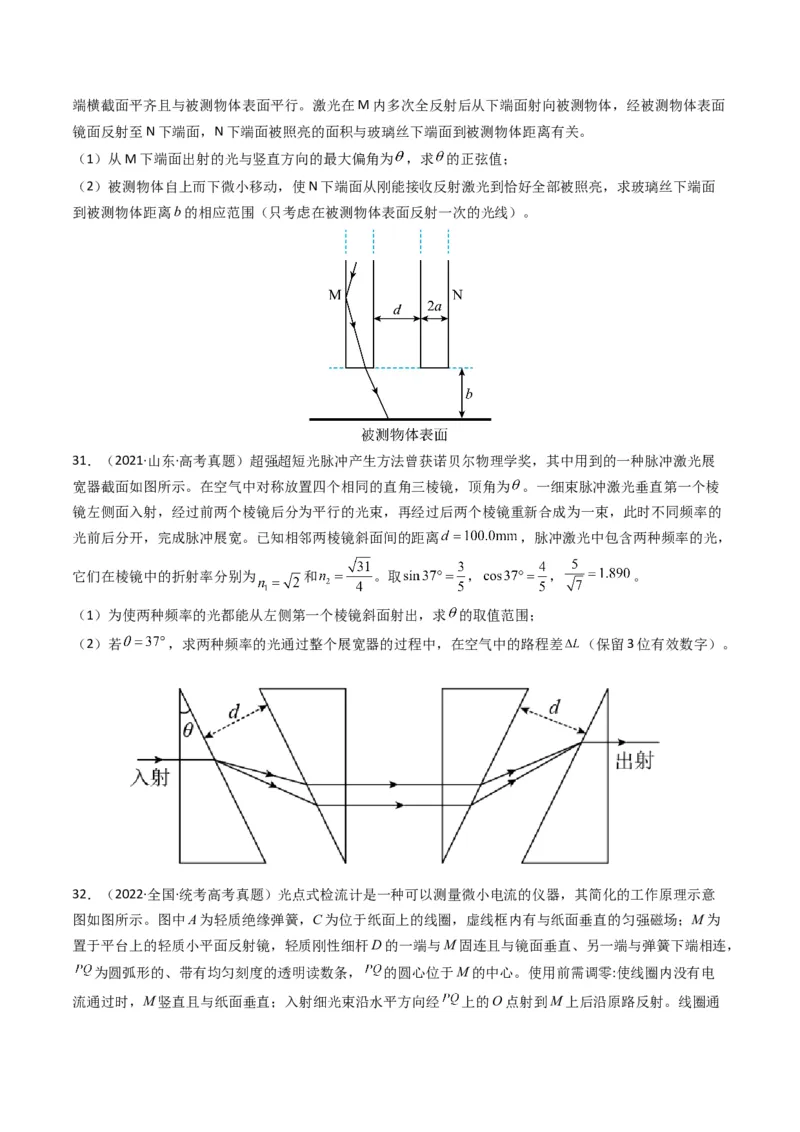

30．（2023·山东·统考高考真题）一种反射式光纤位移传感器可以实现微小位移测量，其部分原理简化如
图所示。两光纤可等效为圆柱状玻璃丝M、N，相距为d，直径均为 ，折射率为n（ ）。M、N下端横截面平齐且与被测物体表面平行。激光在M内多次全反射后从下端面射向被测物体，经被测物体表面
镜面反射至N下端面，N下端面被照亮的面积与玻璃丝下端面到被测物体距离有关。
（1）从M下端面出射的光与竖直方向的最大偏角为 ，求 的正弦值；
（2）被测物体自上而下微小移动，使N下端面从刚能接收反射激光到恰好全部被照亮，求玻璃丝下端面
到被测物体距离b的相应范围（只考虑在被测物体表面反射一次的光线）。
31．（2021·山东·高考真题）超强超短光脉冲产生方法曾获诺贝尔物理学奖，其中用到的一种脉冲激光展
宽器截面如图所示。在空气中对称放置四个相同的直角三棱镜，顶角为 。一细束脉冲激光垂直第一个棱
镜左侧面入射，经过前两个棱镜后分为平行的光束，再经过后两个棱镜重新合成为一束，此时不同频率的
光前后分开，完成脉冲展宽。已知相邻两棱镜斜面间的距离 ，脉冲激光中包含两种频率的光，
它们在棱镜中的折射率分别为 和 。取 ， ， 。
（1）为使两种频率的光都能从左侧第一个棱镜斜面射出，求 的取值范围；
（2）若 ，求两种频率的光通过整个展宽器的过程中，在空气中的路程差 （保留3位有效数字）。
32．（2022·全国·统考高考真题）光点式检流计是一种可以测量微小电流的仪器，其简化的工作原理示意
图如图所示。图中A为轻质绝缘弹簧，C为位于纸面上的线圈，虚线框内有与纸面垂直的匀强磁场；M为
置于平台上的轻质小平面反射镜，轻质刚性细杆D的一端与M固连且与镜面垂直、另一端与弹簧下端相连，
为圆弧形的、带有均匀刻度的透明读数条， 的圆心位于M的中心。使用前需调零:使线圈内没有电
流通过时，M竖直且与纸面垂直；入射细光束沿水平方向经 上的O点射到M上后沿原路反射。线圈通入电流后弹簧长度改变，使M发生倾斜，入射光束在M上的入射点仍近似处于 的圆心，通过读取反射
光射到 上的位置，可以测得电流的大小。已知弹簧的劲度系数为k，磁场磁感应强度大小为B，线圈C
的匝数为N。沿水平方向的长度为l，细杆D的长度为d，圆弧 的半径为r﹐ ，d远大于弹簧长度
改变量的绝对值。
（1）若在线圈中通入的微小电流为I，求平衡后弹簧长度改变量的绝对值 及 上反射光点与O点间的
弧长s；
（2）某同学用此装置测一微小电流，测量前未调零，将电流通入线圈后， 上反射光点出现在O点上方，
与O点间的弧长为 、保持其它条件不变，只将该电流反向接入，则反射光点出现在О点下方，与O点间
的弧长为 。求待测电流的大小。
四、填空题
33．（2021·全国·高考真题）如图，单色光从折射率n=1.5、厚度d=10.0cm的玻璃板上表面射入。已知真空
中的光速为 m/s，则该单色光在玻璃板内传播的速度为 m/s；对于所有可能的入射角，该
单色光通过玻璃板所用时间t的取值范围是 s≤t< s（不考虑反射）。
考点 02 物理光学
一、单选题
1．（2023·北京·统考高考真题）阳光下的肥皂膜呈现彩色条纹，这种现象属于光的（ ）
A．偏振现象 B．衍射现象 C．干涉现象 D．全反射现象

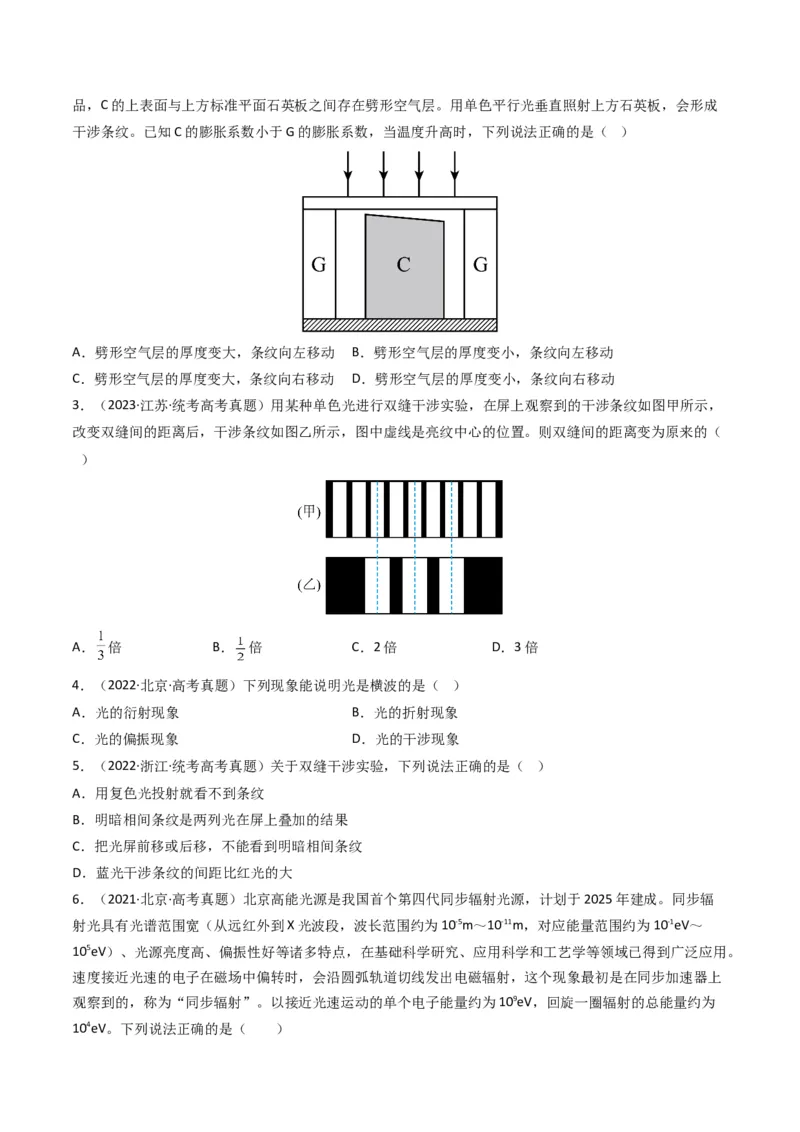

2．（2023·山东·统考高考真题）如图所示为一种干涉热膨胀仪原理图。G为标准石英环，C为待测柱形样品，C的上表面与上方标准平面石英板之间存在劈形空气层。用单色平行光垂直照射上方石英板，会形成
干涉条纹。已知C的膨胀系数小于G的膨胀系数，当温度升高时，下列说法正确的是（ ）
A．劈形空气层的厚度变大，条纹向左移动 B．劈形空气层的厚度变小，条纹向左移动
C．劈形空气层的厚度变大，条纹向右移动 D．劈形空气层的厚度变小，条纹向右移动
3．（2023·江苏·统考高考真题）用某种单色光进行双缝干涉实验，在屏上观察到的干涉条纹如图甲所示，
改变双缝间的距离后，干涉条纹如图乙所示，图中虚线是亮纹中心的位置。则双缝间的距离变为原来的（
）
A． 倍 B． 倍 C．2倍 D．3倍
4．（2022·北京·高考真题）下列现象能说明光是横波的是（ ）
A．光的衍射现象 B．光的折射现象
C．光的偏振现象 D．光的干涉现象
5．（2022·浙江·统考高考真题）关于双缝干涉实验，下列说法正确的是（ ）
A．用复色光投射就看不到条纹
B．明暗相间条纹是两列光在屏上叠加的结果
C．把光屏前移或后移，不能看到明暗相间条纹
D．蓝光干涉条纹的间距比红光的大
6．（2021·北京·高考真题）北京高能光源是我国首个第四代同步辐射光源，计划于2025年建成。同步辐
射光具有光谱范围宽（从远红外到X光波段，波长范围约为10-5m～10-11m，对应能量范围约为10-1eV～
105eV）、光源亮度高、偏振性好等诸多特点，在基础科学研究、应用科学和工艺学等领域已得到广泛应用。
速度接近光速的电子在磁场中偏转时，会沿圆弧轨道切线发出电磁辐射，这个现象最初是在同步加速器上
观察到的，称为“同步辐射”。以接近光速运动的单个电子能量约为109eV，回旋一圈辐射的总能量约为
104eV。下列说法正确的是（ ）A．同步辐射的机理与氢原子发光的机理一样
B．用同步辐射光照射氢原子，不能使氢原子电离
C．蛋白质分子的线度约为10-8 m，不能用同步辐射光得到其衍射图样
D．尽管向外辐射能量，但电子回旋一圈后能量不会明显减小

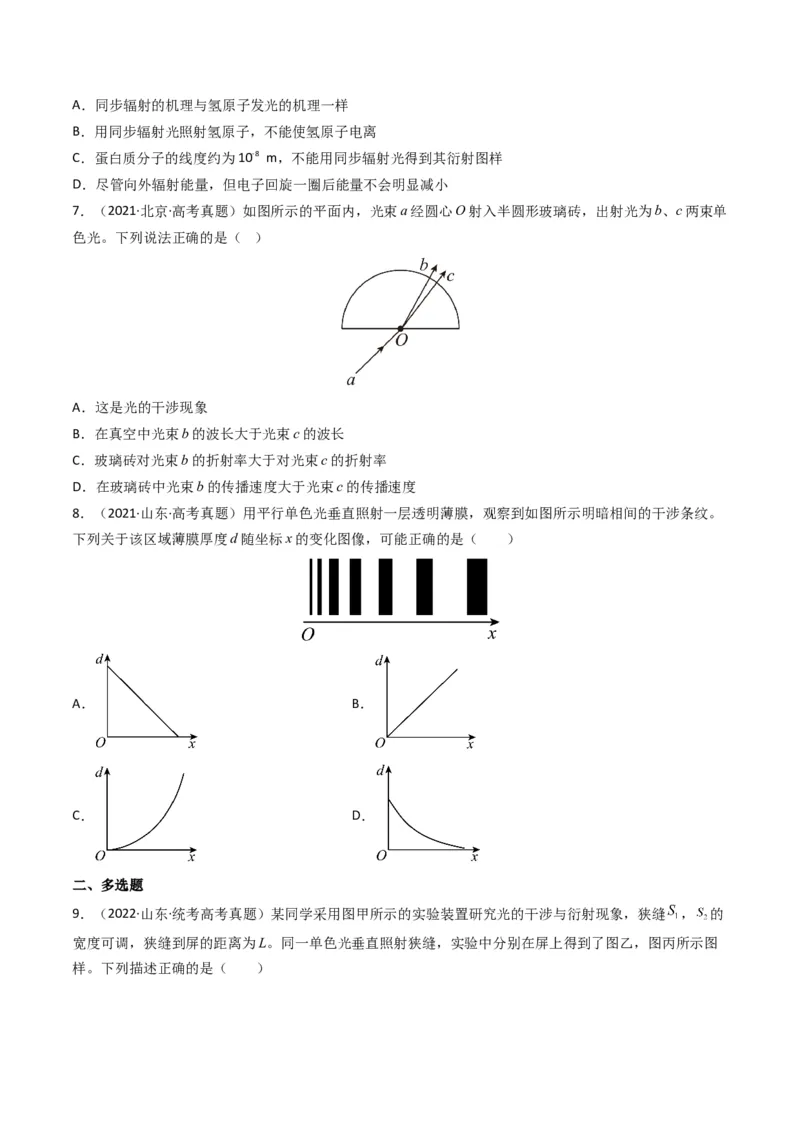

7．（2021·北京·高考真题）如图所示的平面内，光束a经圆心O射入半圆形玻璃砖，出射光为b、c两束单
色光。下列说法正确的是（ ）
A．这是光的干涉现象
B．在真空中光束b的波长大于光束c的波长
C．玻璃砖对光束b的折射率大于对光束c的折射率
D．在玻璃砖中光束b的传播速度大于光束c的传播速度
8．（2021·山东·高考真题）用平行单色光垂直照射一层透明薄膜，观察到如图所示明暗相间的干涉条纹。
下列关于该区域薄膜厚度d随坐标x的变化图像，可能正确的是（ ）
A． B．
C． D．
二、多选题
9．（2022·山东·统考高考真题）某同学采用图甲所示的实验装置研究光的干涉与衍射现象，狭缝 ， 的
宽度可调，狭缝到屏的距离为L。同一单色光垂直照射狭缝，实验中分别在屏上得到了图乙，图丙所示图
样。下列描述正确的是（ ）A．图乙是光的双缝干涉图样，当光通过狭缝时，也发生了衍射
B．遮住一条狭缝，另一狭缝宽度增大，其他条件不变，图丙中亮条纹宽度增大
C．照射两条狭缝时，增加L，其他条件不变，图乙中相邻暗条纹的中心间距增大
D．照射两条狭缝时，若光从狭缝 、 到屏上P点的路程差为半波长的奇数倍，P点处一定是暗条纹
10．（2021·浙江·高考真题）肥皂膜的干涉条纹如图所示，条纹间距上面宽、下面窄。下列说法正确的是
（ ）
A．过肥皂膜最高和最低点的截面一定不是梯形
B．肥皂膜上的条纹是前后表面反射光形成的干涉条纹
C．肥皂膜从形成到破裂，条纹的宽度和间距不会发生变化
D．将肥皂膜外金属环左侧的把柄向上转动 ，条纹也会跟着转动
考点 03 电磁波
一、单选题
1．（2021·浙江·高考真题）大功率微波对人和其他生物有一定的杀伤作用。实验表明，当人体单位面积接
收的微波功率达到 时会引起神经混乱，达到 时会引起心肺功能衰竭。现有一微波武器，
其发射功率 。若发射的微波可视为球面波，则引起神经混乱和心肺功能衰竭的有效攻击的最
远距离约为（ ）
A． B． C． D．
2．（2021·北京·高考真题）北京高能光源是我国首个第四代同步辐射光源，计划于2025年建成。同步辐
射光具有光谱范围宽（从远红外到X光波段，波长范围约为10-5m～10-11m，对应能量范围约为10-1eV～
105eV）、光源亮度高、偏振性好等诸多特点，在基础科学研究、应用科学和工艺学等领域已得到广泛应用。
速度接近光速的电子在磁场中偏转时，会沿圆弧轨道切线发出电磁辐射，这个现象最初是在同步加速器上
观察到的，称为“同步辐射”。以接近光速运动的单个电子能量约为109eV，回旋一圈辐射的总能量约为104eV。下列说法正确的是（ ）
A．同步辐射的机理与氢原子发光的机理一样
B．用同步辐射光照射氢原子，不能使氢原子电离
C．蛋白质分子的线度约为10-8 m，不能用同步辐射光得到其衍射图样
D．尽管向外辐射能量，但电子回旋一圈后能量不会明显减小
二、多选题

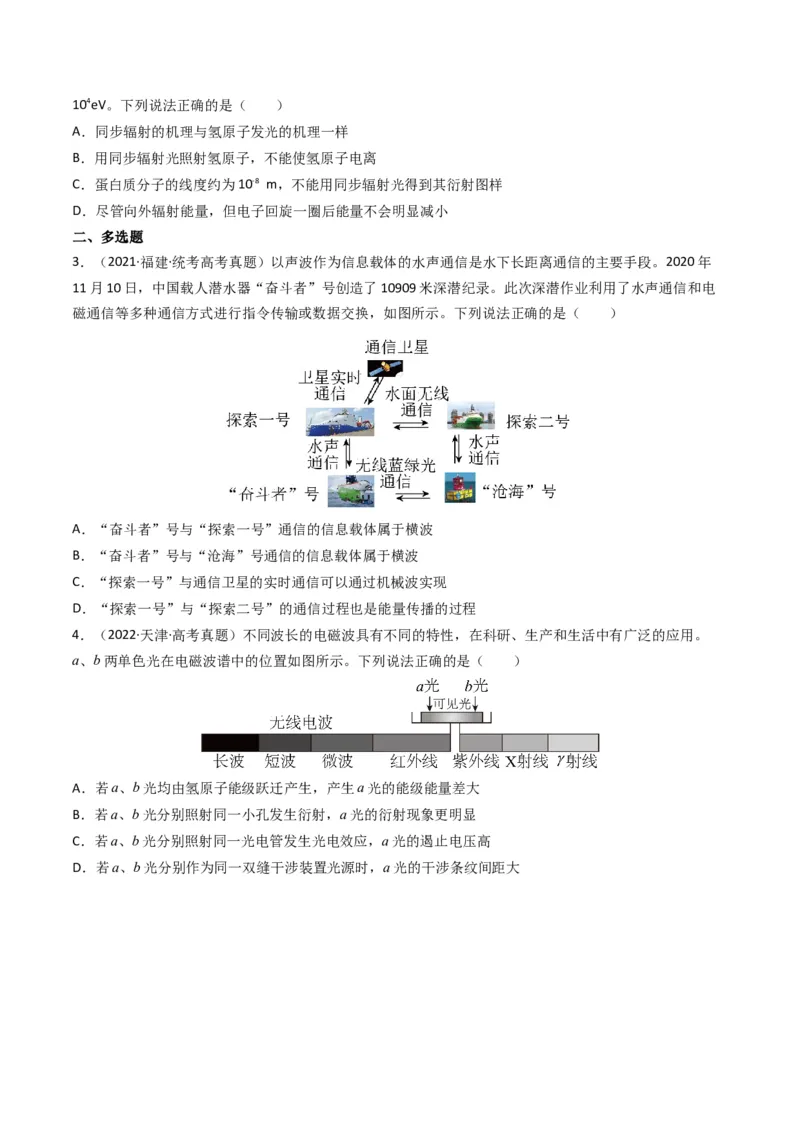

3．（2021·福建·统考高考真题）以声波作为信息载体的水声通信是水下长距离通信的主要手段。2020年
11月10日，中国载人潜水器“奋斗者”号创造了10909米深潜纪录。此次深潜作业利用了水声通信和电
磁通信等多种通信方式进行指令传输或数据交换，如图所示。下列说法正确的是（ ）
A．“奋斗者”号与“探索一号”通信的信息载体属于横波
B．“奋斗者”号与“沧海”号通信的信息载体属于横波
C．“探索一号”与通信卫星的实时通信可以通过机械波实现
D．“探索一号”与“探索二号”的通信过程也是能量传播的过程
4．（2022·天津·高考真题）不同波长的电磁波具有不同的特性，在科研、生产和生活中有广泛的应用。
a、b两单色光在电磁波谱中的位置如图所示。下列说法正确的是（ ）
A．若a、b光均由氢原子能级跃迁产生，产生a光的能级能量差大
B．若a、b光分别照射同一小孔发生衍射，a光的衍射现象更明显
C．若a、b光分别照射同一光电管发生光电效应，a光的遏止电压高
D．若a、b光分别作为同一双缝干涉装置光源时，a光的干涉条纹间距大
