延庆区 2020-2021 学年第一学期期中试卷初三物理
一、单项选择题（下列各题四个选项中只有一个选项符合题意。共30分，每小题2分）
1. 下列单位中，属于电压单位的是（ ）
A. 焦耳 B. 欧姆 C. 安培 D. 伏特
2. 通常情况下，下列物质属于导体的是
A. 橡胶 B. 玻璃 C. 塑料 D. 金属
3. 如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（ ）
A. 电源 B. 开关 C. 导线 D. 用电器
4. 下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（ ）
A. B. C. D.
5. 如图所示的四个电路中，各开关都闭合后，灯泡L 与 L 串联的是
1 2
A. B.
C. D.
6. 下列关于电流、电压和电阻的说法中正确的是
A. 只有正电荷的定向移动才能形成电流
B. 用电器中有电流，它的两端一定有电压
C. 只要电路两端有电压，电路中就一定有电流
D. 导体的电阻越大，表明通过它的电流越小
7. 东汉时期的哲学家王充在《论衡·乱龙》中记录了“顿牟掇芥（dùnmóuduōgài）”。这个词的意思就是
经过摩擦的琥珀或玳瑁的甲壳（顿牟）能吸引（掇）芥菜子、干草等的微小屑末（芥）。这一记述说明（）
A. 带电物体能吸引轻小物体
B. 自然界存在正、负两种电荷
C. 摩擦后的琥珀带有磁性吸引了芥菜子、干草等的微小屑末
D. 摩擦后的琥珀与芥菜子、干草等的微小屑末带上了同种电荷
8. 如图所示为一实物电路连接图，与之相对应的电路图是图中的
A. B.
C. D.
9. 某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作．如图所示的
电路中，符合上述要求的是
A. B.
C. D.
10. 如图所示的滑动变阻器的四种接法中，其中滑片P向右滑动，能使连入电路的电阻变小的是（ ）A. B. C. D.
11. 图中两灯规格不同，能测出通过灯L 电流的电路是
1
A. B.
C. D.
12. 如图所示电路，闭合开关S后，小灯泡L、L 均发光， 则下列说法正确的是（ ）
1 2
A. 通过两灯的电流相等
B. 通过灯L 的电流小于通过电源的电流
2
C. 灯L 和灯L 两端的电压一定相等
1 2
D. 灯L 的电压与电源电压相等
1
13. 如图是电阻R、R 的I-U关系图像。由图可知（ ）
1 2
A. 电阻R>R
2 1
B. R 两端的电压越大，其阻值越大
1
C. 通过R 的电流越小，其阻值越小
2
D. 将R、R 串联接在电路中，R 两端的电压大
1 2 1
14. 某种半导体材料的电阻阻值随温度的升高而变小。利用该半导体的特性设计一个通过电表示数反映温
度高低的电路，要求温度升高时，电表示数增大。若电源电压保持不变，图所示电路中符合要求的是（）
A. B. C. D.
15. 如图所示的电路中，定值电阻R 为10Ω，电源两端电压为3V并保持不变。闭合开关S，调节滑动变
0
阻器R 使电压表示数为2V。则（ ）
p
A. 通过R 的电流为0.3A B. 通过R 的电流为0.1A
P P
C. R 接入电路的阻值为20Ω D. R 接入电路的阻值为5Ω
P P
二、实验解答题（共37分）
16. 如图所示，电阻箱的示数为________Ω。
17. 用摩擦过的橡胶棒接触验电器金属球，验电器的两个金属箔片张开，如图所示，其原因是 ______。
18. 如图所示的电路中，①②③是三个电表。闭合开关S后，灯L 与L 串联，则电路中______是电流表；
1 2
若灯L 和L 并联，则电路中______是电压表。
1 219. 某实验小组在“探究影响电阻大小的因素”时，选出符合要求的学生电源、滑动变阻器、电流表、开
关、导线若干以及几种电阻丝，电阻丝的参数如下表。
编号 材料 长度/m 横截面积/
a 镍铬合金丝 1.0 0.2
.
b 镍铬合金丝 10 0.1
c 镍铬合金丝 0.5 0.1
d 锰铜合金丝 0.5 0.1
小组成员作出了如下猜想，并设计了如图所示 的电路。
猜想1：电阻大小与导体的长度有关；
猜想2：电阻大小与导体的材料有关；
猜想3：电阻大小与导体的横截面积有关。
请回答下列问题：
(1)实验通过比较________的大小，来比较电阻丝电阻的大小；
(2)若要验证猜想1，则应该选用________（填编号）两根电阻丝进行对比实验；
(3)选用c、d两根电阻丝进行对比实验，目的是验证猜想________（选填“1”“2”或“3”）。

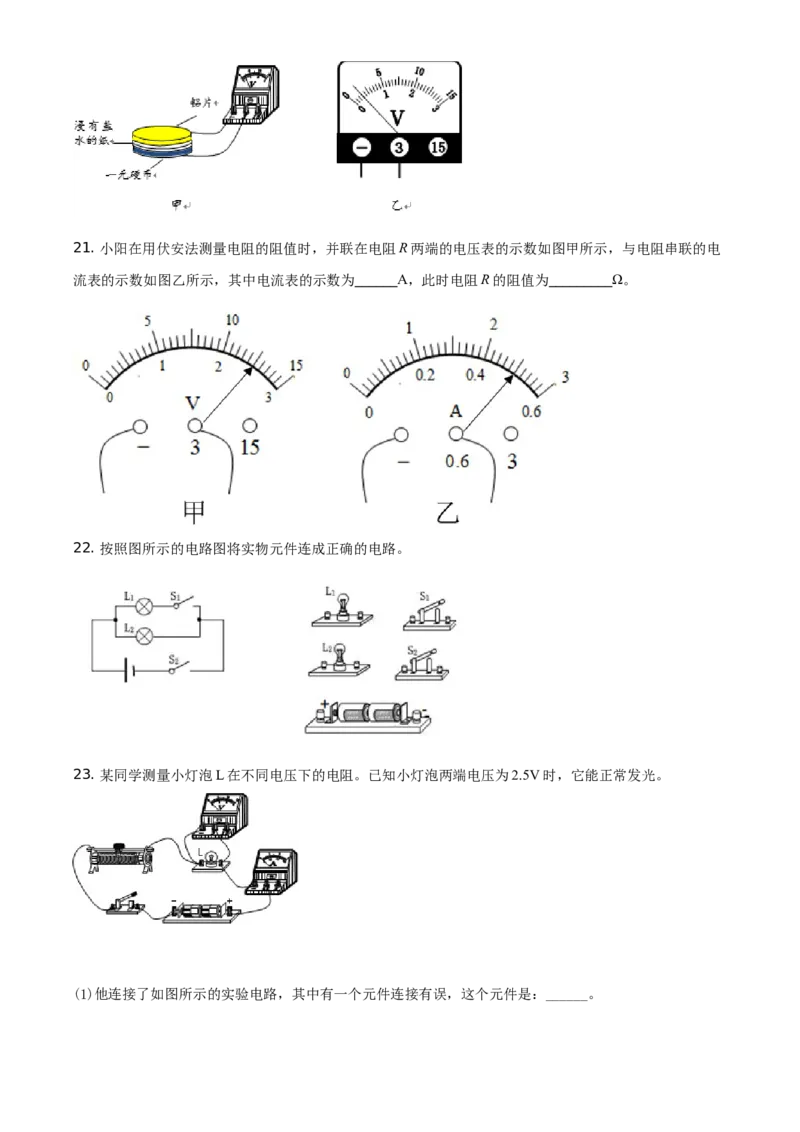

20. 晓明在科学书中看到能用硬币发电后，根据说明做了图甲所示的实验：他用电压表的“+”接线柱通
过导线接硬币，“-”接线柱通过导线接铝片，完成连接后，电压表的示数如图乙所示，电压表示数为
______V，说明在硬币和铝片之间有了电压，则硬币相当于电源的_______极。21. 小阳在用伏安法测量电阻的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻串联的电
流表的示数如图乙所示，其中电流表的示数为______A，此时电阻R的阻值为_________Ω。
22. 按照图所示的电路图将实物元件连成正确的电路。
23. 某同学测量小灯泡L在不同电压下的电阻。已知小灯泡两端电压为2.5V时，它能正常发光。
(1)他连接了如图所示的实验电路，其中有一个元件连接有误，这个元件是：______。电压U/V 0.9 1.3 1.7 2.1 2.5
电流I/V 0.15 0.18 0.21 0.23 0.25
(2)改正(1)中的错误后，闭合开关，调节滑动变阻器，进行多次测量，测量的数据如上表所示。则小灯泡L
正常发光时的电阻R =______Ω。
L
24. 小明按图所示电路图连接好电路，通过实验证明“导体中的电流与导体的电阻成反比”，他的实验步
骤如下：
①电流表和电压表调零，滑动变阻器阻值调至最大，电阻箱R调到适当阻值，闭合开关S，移动滑动变阻
器的滑片到适当位置；
②读出电阻箱R的阻值，用电流表测量通过R的电流I，并将R、I的数值记录在表格中，并记下电压表示
数为U；
③断开开关S，改变电阻箱 的阻值R，闭合开关S，移动滑动变阻器的滑片，重复步骤②；
④仿照步骤③再做4次。
根据以上叙述，回答下列问题：
(1)小明在探究过程中存在的问题是：______。
(2) 请你针对小明探究过程中存在 的问题，写出改进措施：______。
25. 某同学想利用实验探究“通过导体的电流与该导体两端电压的关系”。
(1)请在答题卡的虚线框内画出此探究实验的电路图。
（ ）
(2)下表是该同学记录的实验数据，他根据表中数据在图的坐标中描点。请你在答题卡图坐标中描出所缺少
的数据点，并绘制出本次实验通过导体的电流与该导体两端电压关系的图线。（ ）
U/V 0.4 0.8 1.2 1.6 2.0 2.4 2.8
.
I/A 0.08 0.16 0.23 0.32 0.40 0.48 056
(3)分析实验图像，得到结论：______。
三、科普阅读题（共4分）
26. 超导体
1911荷兰物理学家昂尼斯（1853~1926）发现，水银的电阻率（表示单位长度单位横截面积的某种材料的
电阻）并不象预料的那样随温度降低逐渐减小，而是当温度降到4.15K附近时，水银的电阻突然降到零。
某些金属、合金和化合物，在温度降到绝对零度附近某一特定温度时，它们的电阻率突然减小到无法测量
的现象叫做超导现象，能够发生超导现象的物质叫做超导体。超导体由正常态转变为超导态的温度称为这
种物质的转变温度（或临界温度）T 。现已发现大多数金属元素以及数以千计的合金、化合物都在不同条
C
件下显示出超导性。如钨的转变温度为0.012K，锌为0.75K，铝为1.196K，铅为7.193K。20世纪80年代
初，米勒和贝德诺尔茨开始注意到某些氧化物陶瓷材料可能有超导电性，他们的小组对一些材料进行了试
验，于1986年在镧－钡－铜－氧化物中发现了T =35K的超导电性。1987年，中国、美国、日本等国科
C
学家在钡－钇－铜氧化物中发现T 处于液氮温区有超导电性，使超导陶瓷成为极有发展前景的超导材料。
C
2009年10月10日，美国科学家合成物质（Tl4Ba），将超导温度提高到254K，仅比冰的熔点低19℃，对
于推广超导的实际应用具有极大的意义。
(1)通过本文的描述，“电阻率”是描述材料___________的物理量；（选填“导电性能”或“导热性
能”）
(2)超导体由正常态转变为超导态的温度称为这种物质的____，通常用符号T 来表示；
C
(3)2009年10月10日，美国科学家合成的物质（Tl4Ba）若温度在_____℃以下，电阻率几乎为零；
(4)文中提到的温度单位“K”为热力学温度，若“温度改变1℃”和“温度改变1K”的物理意义完全一样，依据本文的描述，你认为：在一标准大气压下，水的沸点是____K。
四、计算题（共9分）
27. 如图所示的电路中，电源两端电压保持不变，电阻丝R 的阻值为10Ω。当开关S闭合后，电压表的示
1
数为2V，电流表的示数为0.4A。求：
(1)电阻丝R 的阻值大小；
2
(2)电源两端的电压。
28. 实验桌上有一个电学器件，该器件由两个定值电阻R、R 并联组成，且被封闭在一个透明的有机玻璃
1 2
壳内，如图甲所示。a、b是该器件的两个外露接线柱，电阻R 的阻值为20Ω。科技小组同学测得通过该器
1
件的电流I和其两端电压U的数值，并绘制成如图乙所示的图像。求：
(1)电阻R 的阻值；
2
(2)当电阻R 两端电压为6V时，通过电阻R 的电流。
