中考总复习——化学图表题
图表型化学计算题
北京四中 黄勇
图像分析思路：
一线：趋势
二标：横纵坐标含义
三点：起点、拐点（某一化学反应恰好完全）、终点
例：为探究一种混合物是由铜粉与镁粉、铁粉、锌粉中的哪一种金属组成。
某同学进行了如下实验：称量8.0 g该混合物粉末放入烧杯中→将140 g
14％的稀硫酸平均分成四份依次加入该烧杯中→充分反应后测定剩余固
体质量→数据处理：将测得剩余固体质量与加入稀硫酸的质量关系绘制成
下图。
试计算：
（1）该混合物是由铜粉和________组成的。
（2）加入105 g稀硫酸充分反应后，所得溶液的质量。
表格——数据关系较隐蔽，解决表格型计算题的方法：
1、计算出相邻两次实验之间的差量，观察规律，找出恰好完全反应的位置
（必要时可以数形结合）；——图线的拐点
2、找出或计算出实验起始时物质的相关量（即第0次实验的数据）；
——图线的起点
3、根据质量守恒，可将数据转化为生成气体或沉淀（即纯净物）的质量，从
地址：北京市西城区新德街20号四层 邮编：100088 电话：82025511 传真：82079687高清视频学案
2 / 4
而更易于发现反应物之间量的关系并进行相关化学方程式的计算。
——图线的趋势
例：化学小组同学取某黄铜（铜和锌的合金）样品进行如下实验：他们取该
黄铜样品碎屑50.00 g，将200 g稀硫酸分4次加入到该样品中，测得数据
记录如下表：
（1）当加入稀硫酸的质量为 g时，反应恰好完成。
（2）计算生成氢气的总质量。
习题：

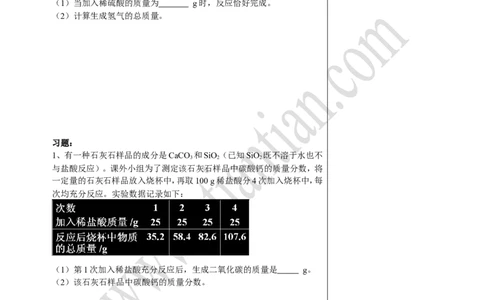

1、有一种石灰石样品的成分是CaCO 和SiO（已知SiO 既不溶于水也不
3 2 2
与盐酸反应）。课外小组为了测定该石灰石样品中碳酸钙的质量分数，将
一定量的石灰石样品放入烧杯中，再取100 g稀盐酸分4次加入烧杯中，每
次均充分反应。实验数据记录如下：
（1）第1次加入稀盐酸充分反应后，生成二氧化碳的质量是 g。
（2）该石灰石样品中碳酸钙的质量分数。
2、食用纯碱的主要成分是碳酸钠，另外还含有少量的氯化钠。为了测定某
品牌食用纯碱中碳酸钠的质量分数，某校化学研究性学习小组的同学进行
地址：北京市西城区新德街20号四层 邮编：100088 电话：82025511 传真：82079687高清视频学案
3 / 4
了如下实验：（反应过程中不考虑水和氯化氢的挥发。）取13.50 g样品放
入烧杯中，每次加入20 g稀盐酸后用精密仪器称量，记录实验数据如下：
（1）计算样品中碳酸钠的质量分数。
（2）计算所用稀盐酸中溶质的质量分数。

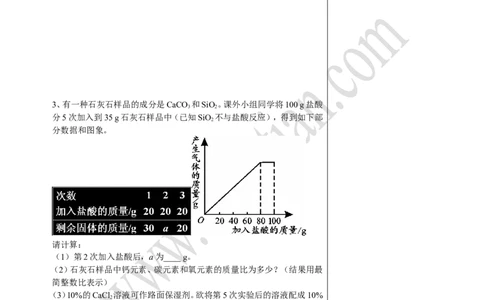

3、有一种石灰石样品的成分是CaCO 和SiO。课外小组同学将100 g盐酸
3 2
分5次加入到35 g石灰石样品中（已知SiO 不与盐酸反应），得到如下部
2
分数据和图象。
请计算：
（1）第2次加入盐酸后，a为____ g。
（2）石灰石样品中钙元素、碳元素和氧元素的质量比为多少？（结果用最
简整数比表示）
（3）10%的CaCl 溶液可作路面保湿剂。欲将第5次实验后的溶液配成10%
2
的CaCl 溶液，可先向此溶液中加入足量的石灰石粉末，完全反应后过滤，
2
这时还需要向滤液中加入水多少克？（假设实验过程中溶液损失忽略不
计）
