P122～124 4.3.1 混凝土坝施工的分缝分块
1. 分缝分块的缘由
混凝土重力坝分缝有横缝、纵缝和水平施工缝。
横缝的作用是减小温度应力，适应地基不均匀沉降，满足混凝土浇筑能力和温度控制
等施工要求。
纵缝是为了适应混凝土浇筑能力、减小施工期温度应力，在平行于坝轴线方向设置的
临时缝。

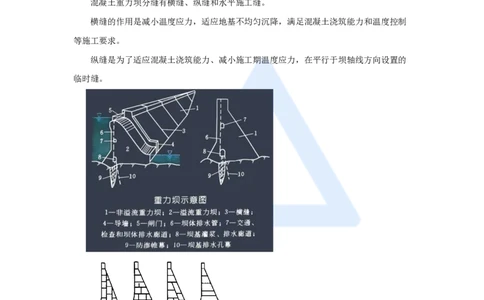

（a）竖缝分块；（b）错缝分块；
（c）斜缝分块；（d）水平施工缝
拱坝各块之间设置收缩缝，待坝体混凝土冷却到稳定温度时，再进行接缝灌浆，使拱
坝形成整体；收缩缝有横缝和纵缝两种，按灌浆方式不同，收缩缝有窄缝和宽缝之分。
窄缝施工时不留，是由混凝土自然收缩形成的缝，封拱时采用施工时缝内预埋的灌浆
1
www.haixue.com嗨学网 | 职业价值点亮者
系统进行接缝灌浆。宽缝是指坝块间留有的缝宽达0.7～1.2m，施工时混凝土散热效果较
好，封拱时直接用混凝土填塞。

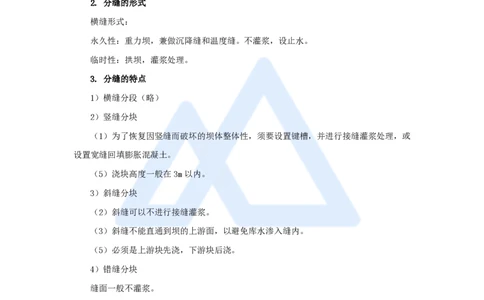

2. 分缝的形式
横缝形式：
永久性：重力坝，兼做沉降缝和温度缝。不灌浆，设止水。
临时性：拱坝，灌浆处理。
3. 分缝的特点
1）横缝分段（略）
2）竖缝分块
（1）为了恢复因竖缝而破坏的坝体整体性，须要设置键槽，并进行接缝灌浆处理，或
设置宽缝回填膨胀混凝土。
（5）浇块高度一般在3m以内。
3）斜缝分块
（2）斜缝可以不进行接缝灌浆。
（3）斜缝不能直通到坝的上游面，以避免库水渗入缝内。
（5）必须是上游块先浇，下游块后浇。
4）错缝分块
缝面一般不灌浆。
5）通仓浇筑（水平施工缝）
通仓浇筑的特点是：
（1）坝体整体性好，有利于改善坝踵应力状态。
（2）免除了接缝灌浆、减少了模板工程量，节省工程费用，有利于加快施工进度。
（3）仓面面积增大，有利于提高机械化水平，充分发挥大型、先进机械设备的效率。
（4）浇块尺寸大，温控要求高。
P124 4.3.2 混凝土坝的施工质量控制
2
www.haixue.com嗨学网 | 职业价值点亮者
1. 施工质量控制内容
为保证混凝土质量达到设计要求，应对混凝土原材料、配合比、施工过程中各主要工
序及硬化后的混凝土质量进行控制与检查。
2. 施工质量检测方法
现场混凝土质量检验应以抗压强度为主，并以150mm立方体试件、标准养护条件下的
抗压强度为标准。
混凝土试件以机口随机取样为主，每组混凝土试件应在同一储料斗或运输车箱内取样
制作。
混凝土拆模后，应检查其外观质量。
已建成的结构物，应进行钻孔取芯和压水试验。
钢筋混凝土结构物应以无损检测为主，必要时采取钻孔法检测混凝土。
【2019案例三（1、2、3、4）】某水利水电枢纽由拦河坝、溢洪道、发电引水系统、
电站厂房等组成。水库库容为12×108m3。拦河坝为混凝土重力坝，最大坝高152m，坝顶全

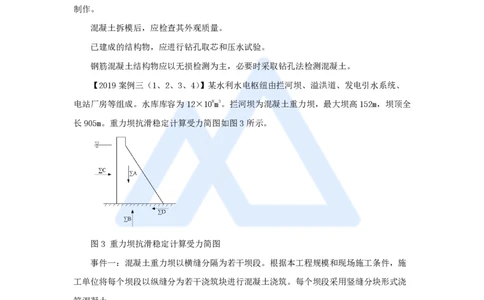

长905m。重力坝抗滑稳定计算受力简图如图3所示。
图3 重力坝抗滑稳定计算受力简图
事件一：混凝土重力坝以横缝分隔为若干坝段。根据本工程规模和现场施工条件，施
工单位将每个坝段以纵缝分为若干浇筑块进行混凝土浇筑。每个坝段采用竖缝分块形式浇
筑混凝土。
事件二：混凝土重力坝基础面为岩基，开挖至设计高程后，施工单位对基础面表面松
软岩石、棱角和反坡进行清除，随即开仓浇筑。
事件三：混凝土重力坝施工中，早期施工时坝体出现少量裂缝，经分析裂缝系温度应
力所致。施工单位编制了温度控制技术方案，提出了相关温度控制措施，并提出出机口温
度、表面保护等主要温度控制指标。
【问题】
3
www.haixue.com嗨学网 | 职业价值点亮者
1. 写出图3中∑A、∑B、∑C、∑D分别对应的荷载名称。
2. 事件一中，混凝土重力坝坝段分段长度一般为多少米？每个坝段的混凝土浇筑除采
用竖缝分块以外，通常还可采用哪些分缝分块形式？
3. 事件二中，施工单位对混凝土重力坝基础面处理措施和程序是否完善？请说明理
由。
4. 事件三中，除出机口温度、表面保护外，主要温度控制指标还应包括哪些？

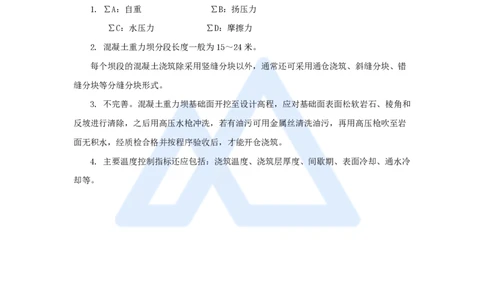

【答案】
1. ∑A：自重 ∑B：扬压力
∑C：水压力 ∑D：摩擦力
2. 混凝土重力坝分段长度一般为15～24米。
每个坝段的混凝土浇筑除采用竖缝分块以外，通常还可采用通仓浇筑、斜缝分块、错
缝分块等分缝分块形式。
3. 不完善。混凝土重力坝基础面开挖至设计高程，应对基础面表面松软岩石、棱角和
反坡进行清除，之后用高压水枪冲洗，若有油污可用金属丝清洗油污，再用高压枪吹至岩
面无积水，经质检合格并按程序验收后，才能开仓浇筑。
4. 主要温度控制指标还应包括：浇筑温度、浇筑层厚度、间歇期、表面冷却、通水冷
却等。
