专题15 多用电表电路模型

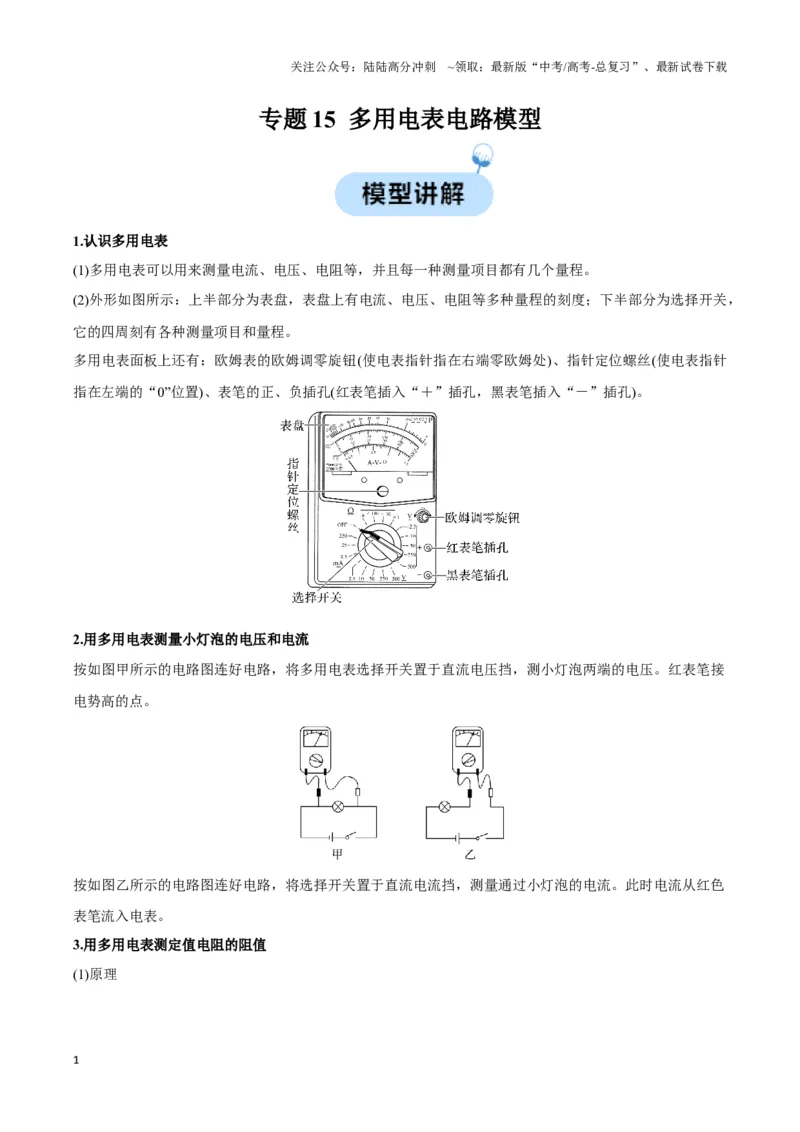

1.认识多用电表
(1)多用电表可以用来测量电流、电压、电阻等，并且每一种测量项目都有几个量程。
(2)外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，
它的四周刻有各种测量项目和量程。
多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针
指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)。
2.用多用电表测量小灯泡的电压和电流
按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。红表笔接
电势高的点。
按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。此时电流从红色
表笔流入电表。
3.用多用电表测定值电阻的阻值
(1)原理
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

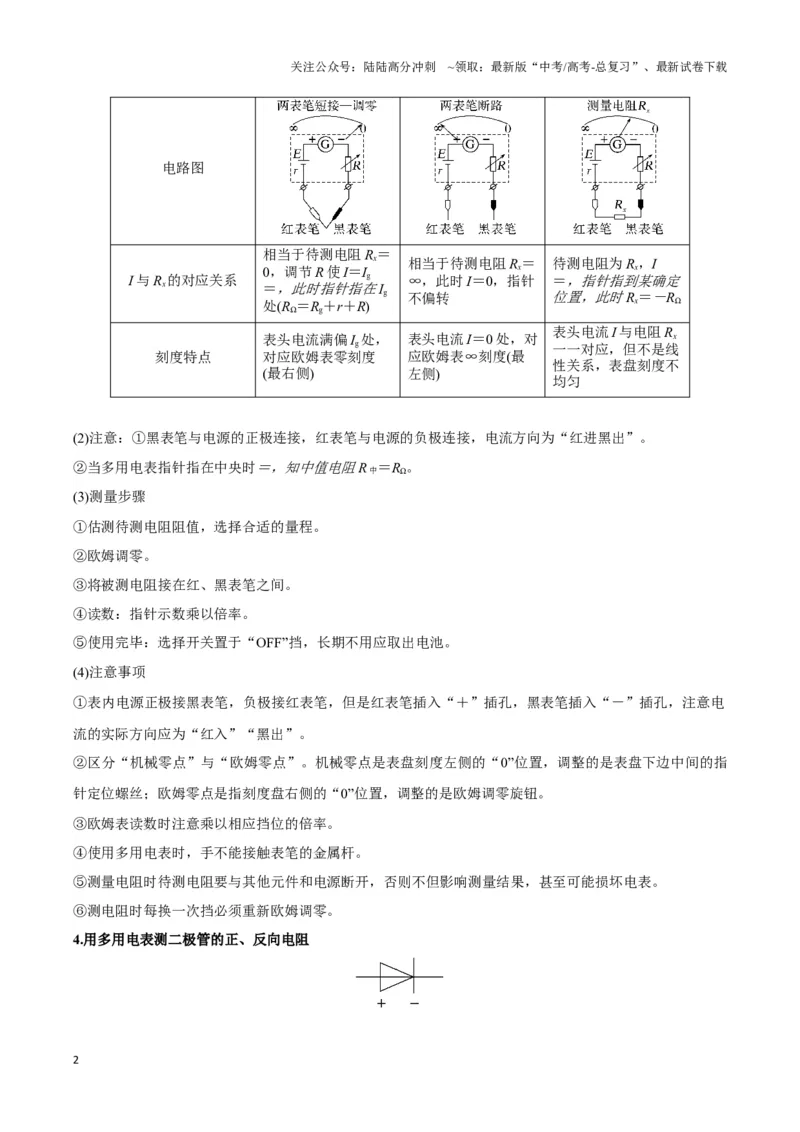

电路图
I 与Rx的对应关系
相当于待测电阻Rx＝
0，调节R 使I＝Ig
＝，此时指针指在Ig
处(RΩ＝Rg＋r＋R)
相当于待测电阻Rx＝
∞，此时I＝0，指针
不偏转
待测电阻为Rx，I
＝，指针指到某确定
位置，此时Rx＝－RΩ
刻度特点
表头电流满偏Ig处，
对应欧姆表零刻度
(最右侧)
表头电流I＝0 处，对
应欧姆表∞刻度(最
左侧)
表头电流I 与电阻Rx
一一对应，但不是线
性关系，表盘刻度不
均匀
(2)注意：①黑表笔与电源的正极连接，红表笔与电源的负极连接，电流方向为“红进黑出”。
②当多用电表指针指在中央时＝，知中值电阻R 中＝RΩ。
(3)测量步骤
①估测待测电阻阻值，选择合适的量程。
②欧姆调零。
③将被测电阻接在红、黑表笔之间。
④读数：指针示数乘以倍率。
⑤使用完毕：选择开关置于“OFF”挡，长期不用应取出电池。
(4)注意事项
①表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”插孔，黑表笔插入“－”插孔，注意电
流的实际方向应为“红入”“黑出”。
②区分“机械零点”与“欧姆零点”。机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的指
针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆调零旋钮。
③欧姆表读数时注意乘以相应挡位的倍率。
④使用多用电表时，手不能接触表笔的金属杆。
⑤测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表。
⑥测电阻时每换一次挡必须重新欧姆调零。
4.用多用电表测二极管的正、反向电阻
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

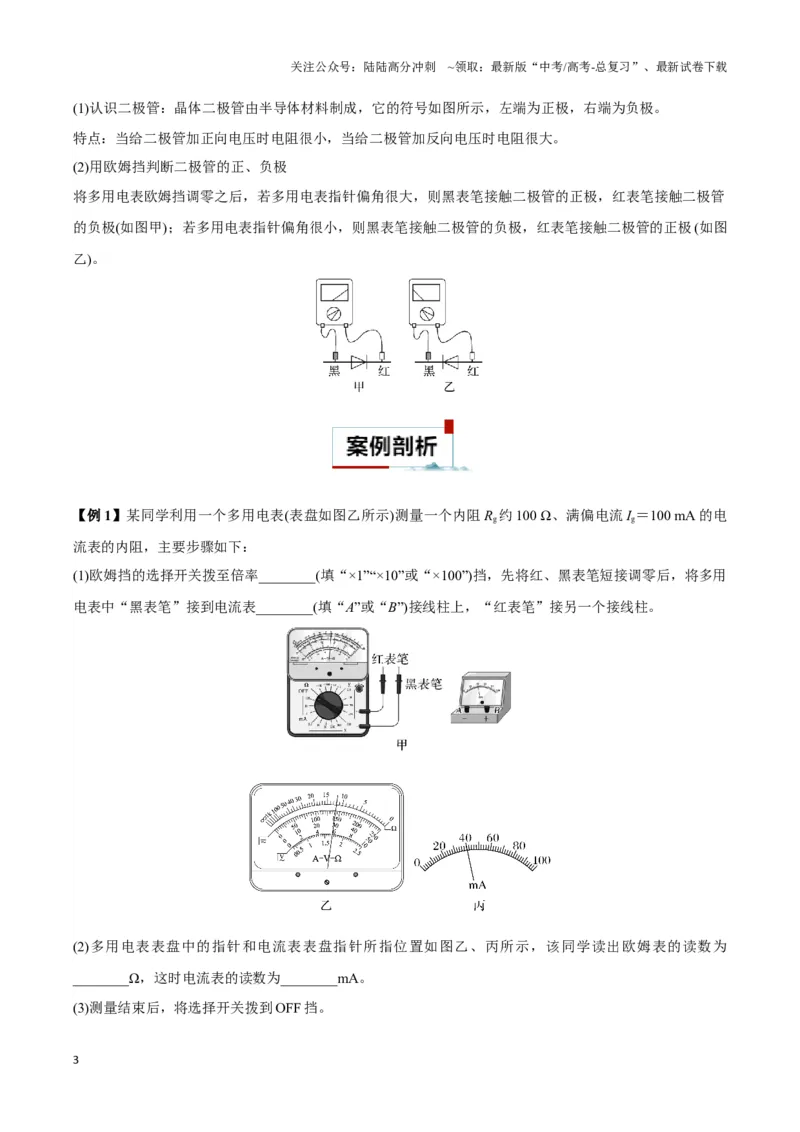

(1)认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为正极，右端为负极。
特点：当给二极管加正向电压时电阻很小，当给二极管加反向电压时电阻很大。
(2)用欧姆挡判断二极管的正、负极
将多用电表欧姆挡调零之后，若多用电表指针偏角很大，则黑表笔接触二极管的正极，红表笔接触二极管
的负极(如图甲)；若多用电表指针偏角很小，则黑表笔接触二极管的负极，红表笔接触二极管的正极(如图
乙)。
【例1】某同学利用一个多用电表(表盘如图乙所示)测量一个内阻Rg约100 Ω、满偏电流Ig＝100 mA 的电
流表的内阻，主要步骤如下：
(1)欧姆挡的选择开关拨至倍率________(填“×1”“×10”或“×100”)挡，先将红、黑表笔短接调零后，将多用
电表中“黑表笔”接到电流表________(填“A”或“B”)接线柱上，“红表笔”接另一个接线柱。
(2)多用电表表盘中的指针和电流表表盘指针所指位置如图乙、丙所示，该同学读出欧姆表的读数为
________Ω，这时电流表的读数为________mA。
(3)测量结束后，将选择开关拨到OFF 挡。
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

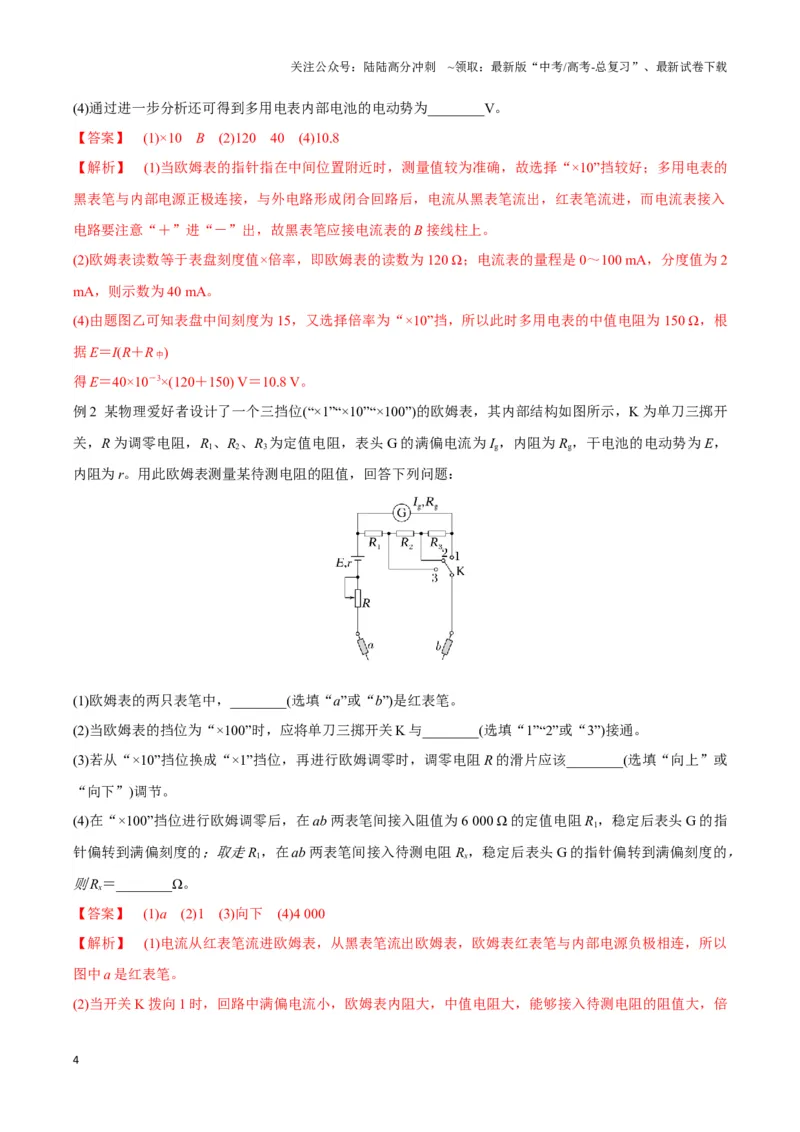

(4)通过进一步分析还可得到多用电表内部电池的电动势为________V。
【答案】 (1)×10 B (2)120 40 (4)10.8
【解析】 (1)当欧姆表的指针指在中间位置附近时，测量值较为准确，故选择“×10”挡较好；多用电表的
黑表笔与内部电源正极连接，与外电路形成闭合回路后，电流从黑表笔流出，红表笔流进，而电流表接入
电路要注意“＋”进“－”出，故黑表笔应接电流表的B 接线柱上。
(2)欧姆表读数等于表盘刻度值×倍率，即欧姆表的读数为120 Ω；电流表的量程是0～100 mA，分度值为2
mA，则示数为40 mA。
(4)由题图乙可知表盘中间刻度为15，又选择倍率为“×10”挡，所以此时多用电表的中值电阻为150 Ω，根
据E＝I(R＋R 中)
得E＝40×10－3×(120＋150) V＝10.8 V。
例2 某物理爱好者设计了一个三挡位(“×1”“×10”“×100”)的欧姆表，其内部结构如图所示，K 为单刀三掷开
关，R 为调零电阻，R1、R2、R3为定值电阻，表头G 的满偏电流为Ig，内阻为Rg，干电池的电动势为E，
内阻为r。用此欧姆表测量某待测电阻的阻值，回答下列问题：
(1)欧姆表的两只表笔中，________(选填“a”或“b”)是红表笔。
(2)当欧姆表的挡位为“×100”时，应将单刀三掷开关K 与________(选填“1”“2”或“3”)接通。
(3)若从“×10”挡位换成“×1”挡位，再进行欧姆调零时，调零电阻R 的滑片应该________(选填“向上”或
“向下”)调节。
(4)在“×100”挡位进行欧姆调零后，在ab 两表笔间接入阻值为6 000 Ω 的定值电阻R1，稳定后表头G 的指
针偏转到满偏刻度的；取走R1，在ab 两表笔间接入待测电阻Rx，稳定后表头G 的指针偏转到满偏刻度的，
则Rx＝________Ω。
【答案】 (1)a (2)1 (3)向下 (4)4 000
【解析】 (1)电流从红表笔流进欧姆表，从黑表笔流出欧姆表，欧姆表红表笔与内部电源负极相连，所以
图中a 是红表笔。
(2)当开关K 拨向1 时，回路中满偏电流小，欧姆表内阻大，中值电阻大，能够接入待测电阻的阻值大，倍
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
率较大，即为“×100”挡位。

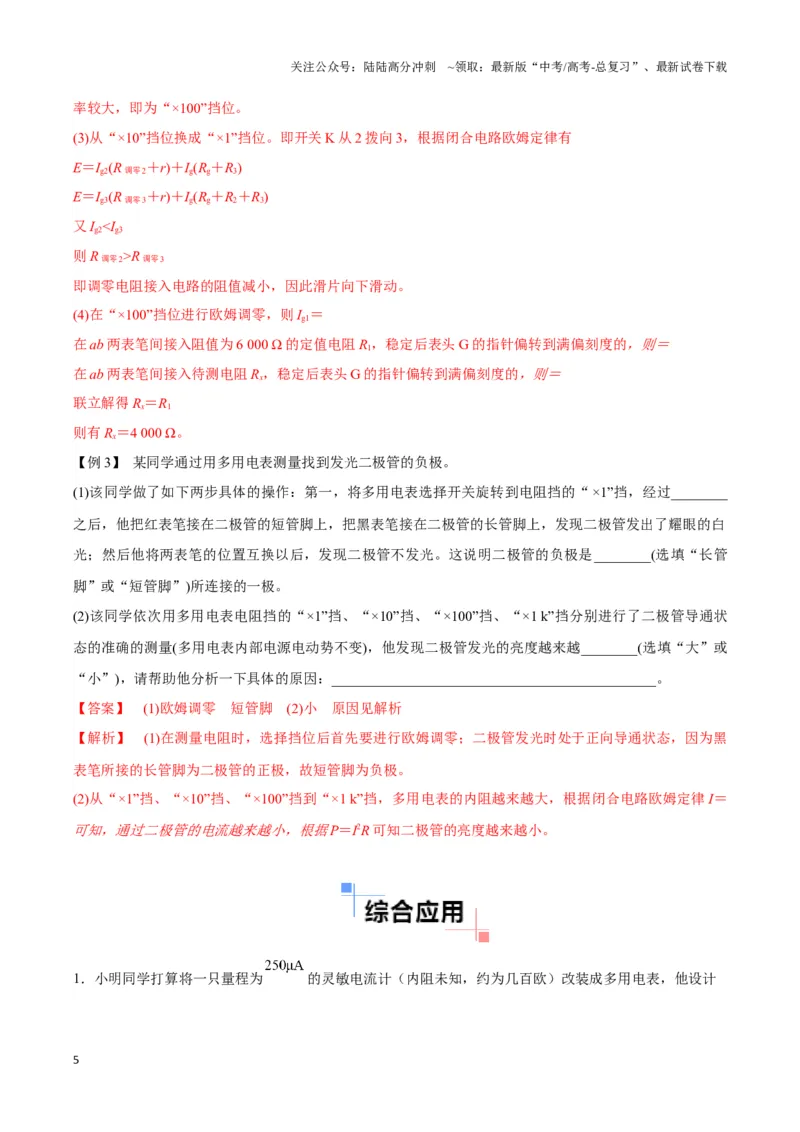

(3)从“×10”挡位换成“×1”挡位。即开关K 从2 拨向3，根据闭合电路欧姆定律有
E＝Ig2(R 调零2＋r)＋Ig(Rg＋R3)
E＝Ig3(R 调零3＋r)＋Ig(Rg＋R2＋R3)
又Ig2<Ig3
则R 调零2>R 调零3
即调零电阻接入电路的阻值减小，因此滑片向下滑动。
(4)在“×100”挡位进行欧姆调零，则Ig1＝
在ab 两表笔间接入阻值为6 000 Ω 的定值电阻R1，稳定后表头G 的指针偏转到满偏刻度的，则＝
在ab 两表笔间接入待测电阻Rx，稳定后表头G 的指针偏转到满偏刻度的，则＝
联立解得Rx＝R1
则有Rx＝4 000 Ω。
【例3】 某同学通过用多用电表测量找到发光二极管的负极。
(1)该同学做了如下两步具体的操作：第一，将多用电表选择开关旋转到电阻挡的“ ×1”挡，经过________
之后，他把红表笔接在二极管的短管脚上，把黑表笔接在二极管的长管脚上，发现二极管发出了耀眼的白
光；然后他将两表笔的位置互换以后，发现二极管不发光。这说明二极管的负极是________(选填“长管
脚”或“短管脚”)所连接的一极。
(2)该同学依次用多用电表电阻挡的“×1”挡、“×10”挡、“×100”挡、“×1 k”挡分别进行了二极管导通状
态的准确的测量(多用电表内部电源电动势不变)，他发现二极管发光的亮度越来越________(选填“大”或
“小”)，请帮助他分析一下具体的原因：______________________________________________。
【答案】 (1)欧姆调零 短管脚 (2)小 原因见解析
【解析】 (1)在测量电阻时，选择挡位后首先要进行欧姆调零；二极管发光时处于正向导通状态，因为黑
表笔所接的长管脚为二极管的正极，故短管脚为负极。
(2)从“×1”挡、“×10”挡、“×100”挡到“×1 k”挡，多用电表的内阻越来越大，根据闭合电路欧姆定律I＝
可知，通过二极管的电流越来越小，根据P＝I2R 可知二极管的亮度越来越小。
1．小明同学打算将一只量程为
的灵敏电流计（内阻未知，约为几百欧）改装成多用电表，他设计
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

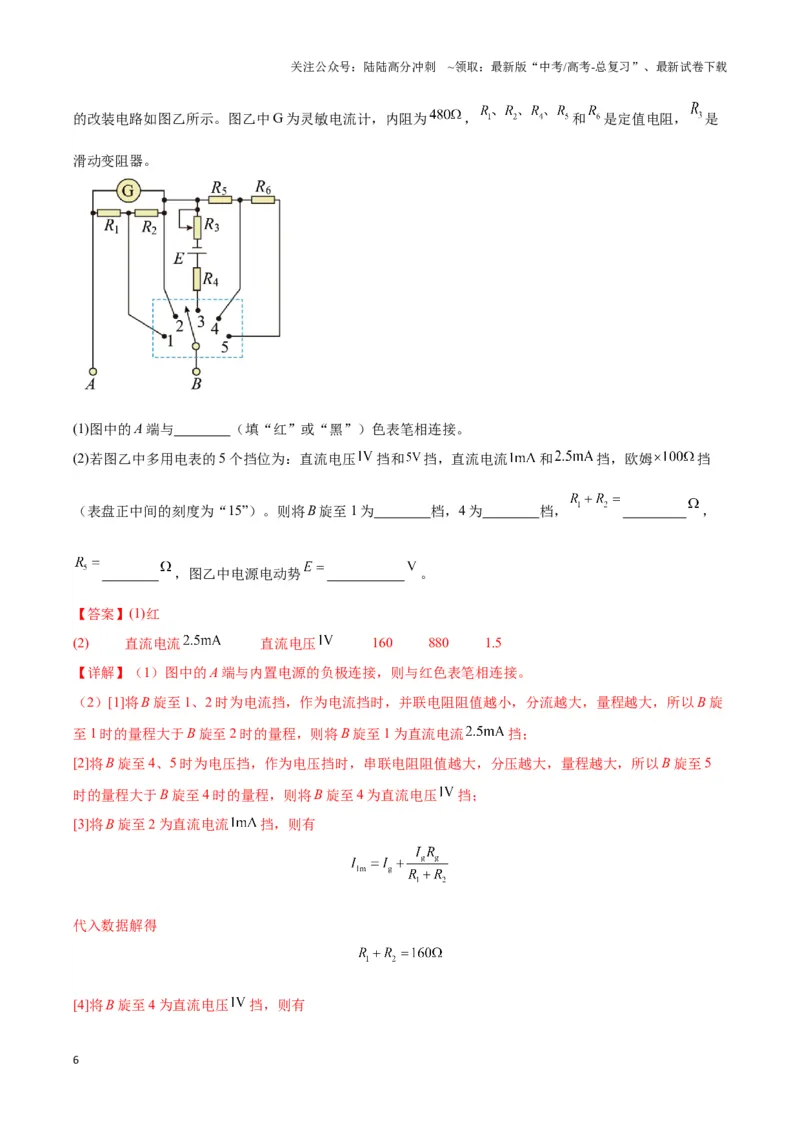

的改装电路如图乙所示。图乙中G 为灵敏电流计，内阻为
，
和
是定值电阻，
是
滑动变阻器。
(1)图中的A 端与 （填“红”或“黑”）色表笔相连接。
(2)若图乙中多用电表的5 个挡位为：直流电压
挡和
挡，直流电流
和
挡，欧姆
挡
（表盘正中间的刻度为“15”）。则将B 旋至1 为 档，4 为 档，
，
，图乙中电源电动势
。
【答案】(1)红
(2) 直流电流
直流电压
160 880 1.5
【详解】（1）图中的A 端与内置电源的负极连接，则与红色表笔相连接。
（2）[1]将B 旋至1、2 时为电流挡，作为电流挡时，并联电阻阻值越小，分流越大，量程越大，所以B 旋
至1 时的量程大于B 旋至2 时的量程，则将B 旋至1 为直流电流
挡；
[2]将B 旋至4、5 时为电压挡，作为电压挡时，串联电阻阻值越大，分压越大，量程越大，所以B 旋至5
时的量程大于B 旋至4 时的量程，则将B 旋至4 为直流电压
挡；
[3]将B 旋至2 为直流电流
挡，则有
代入数据解得
[4]将B 旋至4 为直流电压
挡，则有
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
代入数据解得

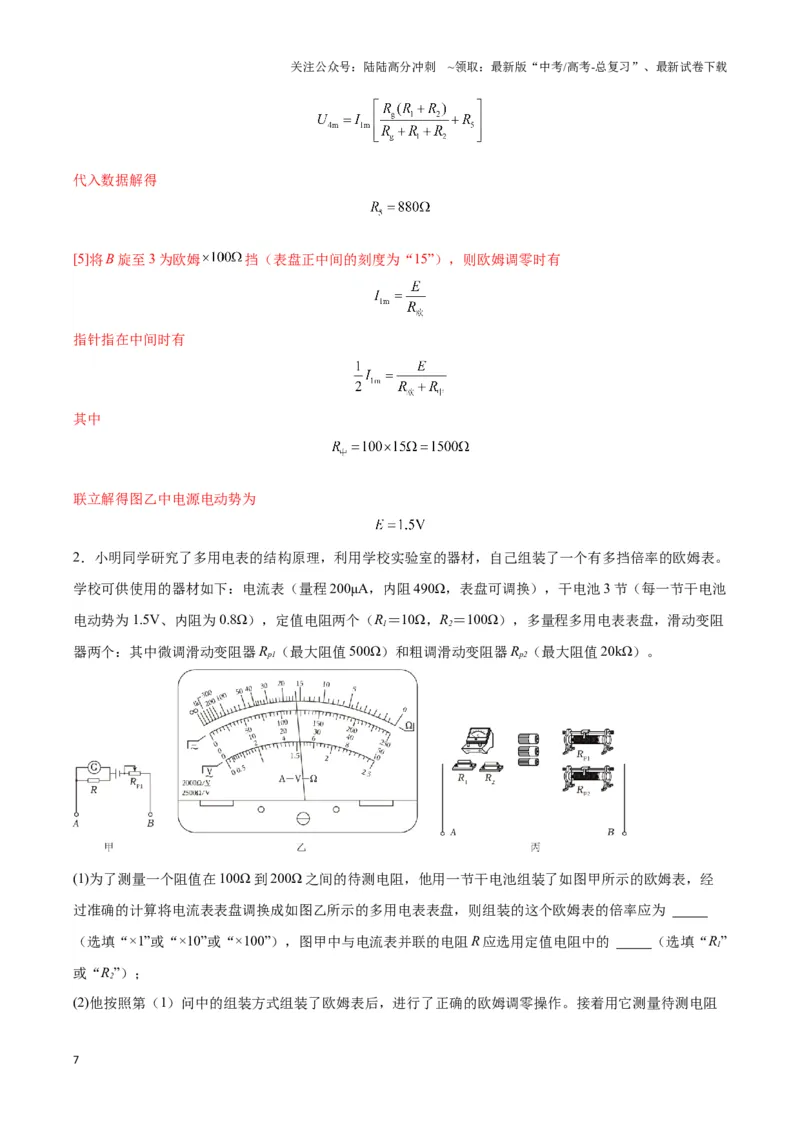

[5]将B 旋至3 为欧姆
挡（表盘正中间的刻度为“15”），则欧姆调零时有
指针指在中间时有
其中
联立解得图乙中电源电动势为
2．小明同学研究了多用电表的结构原理，利用学校实验室的器材，自己组装了一个有多挡倍率的欧姆表。
学校可供使用的器材如下：电流表（量程200μA，内阻490Ω，表盘可调换），干电池3 节（每一节干电池
电动势为1.5V、内阻为0.8Ω），定值电阻两个（R1＝10Ω，R2＝100Ω），多量程多用电表表盘，滑动变阻
器两个：其中微调滑动变阻器Rp1（最大阻值500Ω）和粗调滑动变阻器Rp2（最大阻值20kΩ）。
(1)为了测量一个阻值在100Ω 到200Ω 之间的待测电阻，他用一节干电池组装了如图甲所示的欧姆表，经
过准确的计算将电流表表盘调换成如图乙所示的多用电表表盘，则组装的这个欧姆表的倍率应为
（选填“×1”或“×10”或“×100”），图甲中与电流表并联的电阻R 应选用定值电阻中的 （选填“R1”
或“R2”）；
(2)他按照第（1）问中的组装方式组装了欧姆表后，进行了正确的欧姆调零操作。接着用它测量待测电阻
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

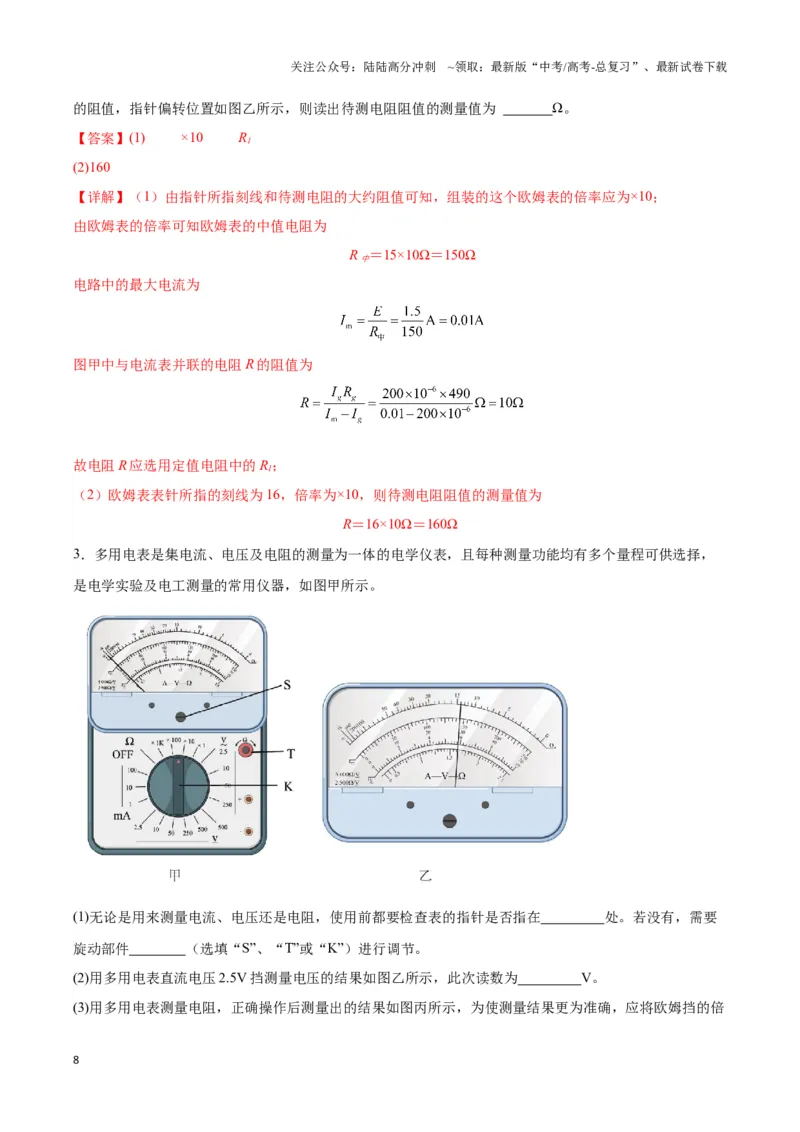

的阻值，指针偏转位置如图乙所示，则读出待测电阻阻值的测量值为 Ω。
【答案】(1) ×10 R1
(2)160
【详解】（1）由指针所指刻线和待测电阻的大约阻值可知，组装的这个欧姆表的倍率应为×10；
由欧姆表的倍率可知欧姆表的中值电阻为
R 中＝15×10Ω＝150Ω
电路中的最大电流为
图甲中与电流表并联的电阻R 的阻值为
故电阻R 应选用定值电阻中的R1；
（2）欧姆表表针所指的刻线为16，倍率为×10，则待测电阻阻值的测量值为
R＝16×10Ω＝160Ω
3．多用电表是集电流、电压及电阻的测量为一体的电学仪表，且每种测量功能均有多个量程可供选择，
是电学实验及电工测量的常用仪器，如图甲所示。
(1)无论是用来测量电流、电压还是电阻，使用前都要检查表的指针是否指在 处。若没有，需要
旋动部件 （选填“S”、“T”或“K”）进行调节。
(2)用多用电表直流电压2.5V 挡测量电压的结果如图乙所示，此次读数为 V。
(3)用多用电表测量电阻，正确操作后测量出的结果如图丙所示，为使测量结果更为准确，应将欧姆挡的倍
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

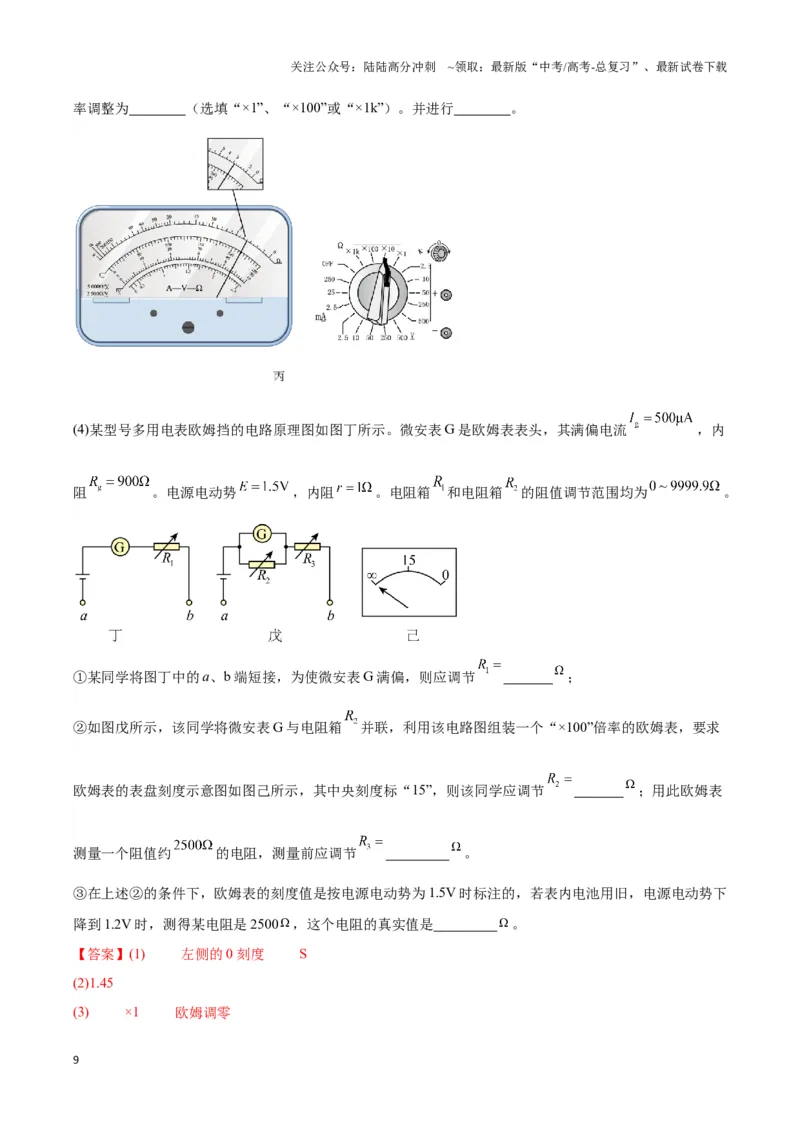

率调整为 （选填“×1”、“×100”或“×1k”）。并进行 。
(4)某型号多用电表欧姆挡的电路原理图如图丁所示。微安表G 是欧姆表表头，其满偏电流
，内
阻
。电源电动势
，内阻
。电阻箱
和电阻箱
的阻值调节范围均为
。
①某同学将图丁中的a、b 端短接，为使微安表G 满偏，则应调节
；
②如图戊所示，该同学将微安表G 与电阻箱
并联，利用该电路图组装一个“×100”倍率的欧姆表，要求
欧姆表的表盘刻度示意图如图己所示，其中央刻度标“15”，则该同学应调节
；用此欧姆表
测量一个阻值约
的电阻，测量前应调节
。
③在上述②的条件下，欧姆表的刻度值是按电源电动势为1.5V 时标注的，若表内电池用旧，电源电动势下
降到1.2V 时，测得某电阻是2500
，这个电阻的真实值是
。
【答案】(1) 左侧的0 刻度 S
(2)1.45
(3) ×1 欧姆调零
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(4) 2099 900 1049 2000

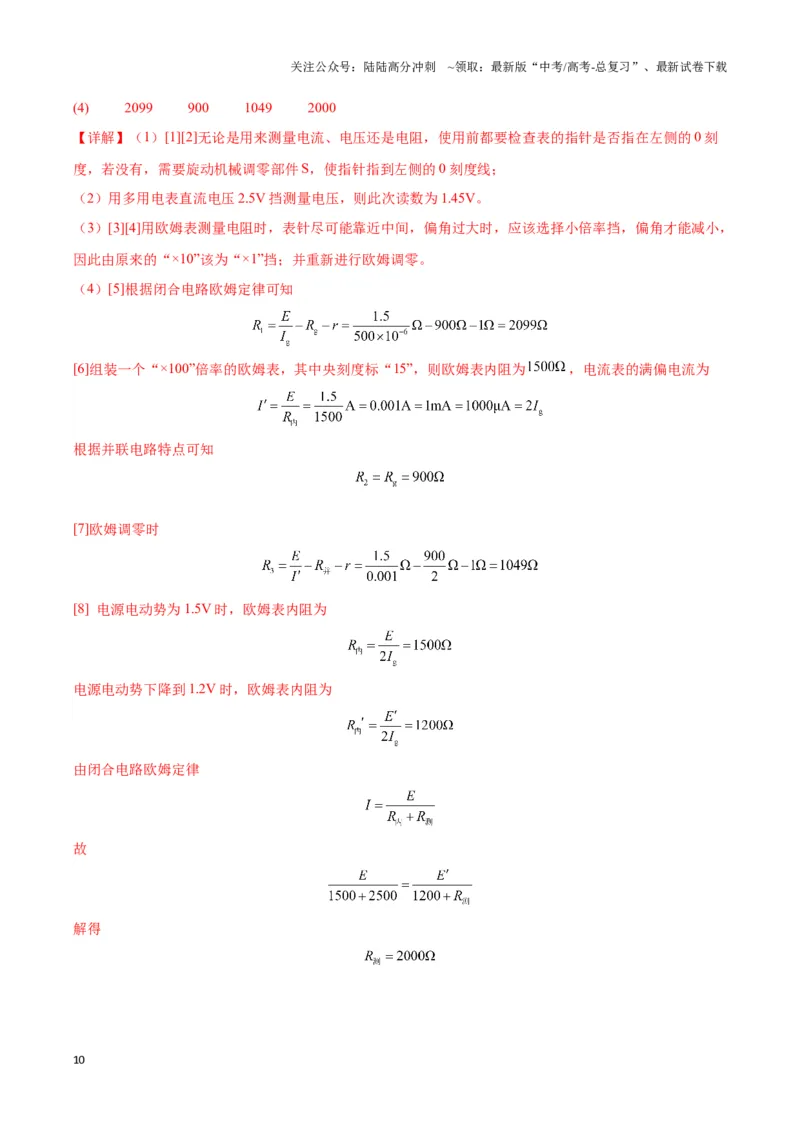

【详解】（1）[1][2]无论是用来测量电流、电压还是电阻，使用前都要检查表的指针是否指在左侧的0 刻
度，若没有，需要旋动机械调零部件S，使指针指到左侧的0 刻度线；
（2）用多用电表直流电压2.5V 挡测量电压，则此次读数为1.45V。
（3）[3][4]用欧姆表测量电阻时，表针尽可能靠近中间，偏角过大时，应该选择小倍率挡，偏角才能减小，
因此由原来的“×10”该为“×1”挡；并重新进行欧姆调零。
（4）[5]根据闭合电路欧姆定律可知
[6]组装一个“×100”倍率的欧姆表，其中央刻度标“15”，则欧姆表内阻为
，电流表的满偏电流为
根据并联电路特点可知
[7]欧姆调零时
[8] 电源电动势为1.5V 时，欧姆表内阻为
电源电动势下降到1.2V 时，欧姆表内阻为
由闭合电路欧姆定律
故
解得
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
4．图1 为某物理兴趣小组组装完成的简易多用电表的电路图。图中E 是电池，
、
是定值电阻，
是
可调电阻，表头G 的满偏电流为1mA，内阻为180Ω。虚线方框内为换挡开关，A 端和B 端分别与两表笔
相连。该多用电表有3 个挡位，分别为：直流电流10mA 挡，直流电压2.5V 挡，欧姆挡。
(1)图1 中的A 端与 （填“红”或“黑”）色表笔相连接。
(2)根据已知条件可求得电阻
的阻值为 Ω，电阻
的阻值为 Ω。
(3)经欧姆调零后，小明同学打算测量此欧姆表的内阻和电池的电动势，他找到5 个规格相同的标准电阻
，他将n 个（
）电阻串联后先后接在该欧姆表的红黑表笔之间，记下串联电阻的个
数n 和对应的干路电流I。根据所得数据作出
图像，如图2 所示，可求得欧姆表中电池的电动势为
V，该欧姆表的内阻为 Ω（结果均保留3 位有效数字）。
【答案】(1)红
(2) 20 232
(3) 1.48/1.49/1.50/1.51/1.52 148/149/150/151/152
【详解】（1）进出多用表的电流方向“红入黑出”， 所以图1 中的A 端与红色表笔相连接。
（2）[1]由图1 可知电阻
与表头G 并联，直流电流10mA 挡，则
解得
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
[2]表头G 与
并联后与
串联测直流电压，对表头
则
两端的电压
所以
（3）[1]根据闭合欧姆定律可知
，
解得
由图2 可得
解得
[2]当
时
则
5．甲图为某同学组装完成的简易多用电表的电路图。图中
是电源，
和
是固定电阻，
是可变电阻，表头G 的满偏电流为
、内阻为
。虚线方框内为换挡开关，A 端和B 端分别与
两表笔相连。该多用电表有5 个挡位，分别为直流电压1V 挡和5V 挡、直流电流1mA 挡和2.5mA 挡、欧
姆“
”挡。
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)图甲中的A 端与 （填“红”或“黑”）色表笔相连接。
(2)当要使用“直流电流2.5mA”挡时，应将选择开关置于 （填挡位数字）。
(3)根据题给条件可得
，
，
。
(4)将选择开关置于“3”，多用电表的表盘如图乙所示，则多用电表内电源的电动势
V。
(5)某次使用该表测量一个电阻的阻值，指针位置如图乙所示，则读数为
（保留2 位有效数字）。
【答案】(1)黑
(2)1
(3) 64 96 880
(4)1.5
(5)
【详解】（1）电流从欧姆表的黑表笔流出，从红表笔流入，因此A 端应与黑色表笔相连接。
（2）根据电流表的改装原理，可知把电流计改装成电流表，应将G 与电阻并联，可知选择开关接“1”或
“2”时为电流表；选择开关接“1”时，并联电阻为
，电流表量程为
选择开关接“2”时，并联电阻为
，电流表量程为
所以要使用“直流电流2.5mA”挡，应将选择开关置于“1”。
（3）[1][2]由（ 2）可知，选择开关接“1”时有
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
选择开关接“2”时，有
代入数据联立解得
，
[3]当选择开关接“4”时，相当于量程为1mA 的电流表与
串联，改装成量程为1V 的电压表；量程为
1mA 的电流表的内阻
当选择开关接“4”时，根据欧姆定律有
代入数据解得
（4）将选择开关置于“3”时多用电表为欧姆表，使用的挡位为欧姆“
”挡；根据中值电阻的定义，
即电流为满偏电流的一半时，待测电阻阻值等于多用电表的内阻，则欧姆表的内阻
根据闭合电路欧姆定律，可得多用电表内电源的电动势
（5）使用该表测量一个电阻的阻值，指针位置如题图乙所示，则读数为
6．如图所示为简易多用电表的电路图。该多用电表有5 个挡位，5 个挡位中有：直流电压
挡和
挡，直流电流
挡和
挡，欧姆挡。图中
是直流电源，
和
是定值
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电阻，
是滑动变阻器，最大阻值为
，表头G 的满偏电流为2mA，内阻为
端和
端分别与两
表笔相连。
(1)图中的A 端与 （填“红”或“黑”）表笔相连接。
(2)关于
的使用，下列说法正确的是______。
A．在使用多用电表之前，调整
使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整
使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，先将两表笔短接，调整
使电表指针尽可能指在表盘右端电阻“0”位置
(3)根据题给条件可得
，
。
【答案】(1)红
(2)B
(3) 20 20
【详解】（1）根据“红进黑出”可知，题图中的A 端与红表笔相连接。
（2）
是欧姆挡的调零电阻，使用欧姆挡时，先将两表笔短接，调整
使电表指针指在表盘右端电阻
“0”位置。
故选B。
（3）[1][2]直流电流分别为
和
挡，由题图可知，接“1”时为
挡，接“2”时为
挡，设
，
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
则由欧姆定律可得
，
联立解得
，
7．多用电表是电学实验中常用的仪器，常用于粗测仪器的电阻。
(1)小九同学打算利用多用电表粗测一个电压表的内阻，首先将电表开关掷于合适档挡，接下来应该做的是
（把下列实验步骤前的字母按正确的操作顺序排列；可能有多余选项）；
A．将红、黑表笔短接
B．调节欧姆调零旋钮，使指针指向最右侧刻度线
C．调节欧姆调零旋钮，使指针指向最左侧刻度线
D．调节机械调零旋钮，使指针指向最右侧刻度线
E．调节机械调零旋钮，使指针指向最左侧刻度线
再将多用电表的红、黑表笔分别与待测电压表的 （填“正极、负极”或“负极、正极”）相连。
(2)如图所示是一种多用电表的结构。若需要测量某电阻两端的电压，应将开关掷于 （填数字，下
同），其中开关与 相接时测量电压的量程更大。
(3)该多用电表测量电流的部分为一量程为10mA 的电流表和电阻
，
改装而来。改装后有两个量程可供
选择：0~100mA 和0~1A。已知电流表的内阻为10Ω，则
，
。
(4)若小九使用的是一个久置的万用电表，相比新的电表，其内部的电池内阻增大，电动势下降。使用此电
表测量电阻，结果 （填“大于”“小于”或“等于”）准确值。
【答案】(1)
负极、正极
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(2) 5 或6 6
(3)
1
(4)大于
【详解】（1）[1]利用多用电表粗测一个电压表的内阻，首先将多用电表开关掷于合适档挡，接下来先调
节机械调零旋钮，使指针指向最左侧刻度线；再将红、黑表笔短接；调节欧姆调零旋钮，使指针指向最右
侧刻度线，之后进行测量。则正确的操作顺序是
。
[2]因欧姆表的红表笔接内部电源的负极，黑表笔接内部电源的正极，因此将多用电表的红、黑表笔分别与
待测电压表的负极、正极相连。
（2）[1]由多用电表的结构图可知，若需要测量某电阻两端的电压，应将开关掷于5 或6。
[2]由串联电阻的分压作用可知，其中开关与6 相接时测量电压的量程更大。
（3）[1][2]多用电表测量电流的部分为一量程为10mA 的电流表和电阻
，
改装而来。由图可知，开关
接2 应是0~100mA 量程的电流表，由欧姆定律可得
开关接1 应是0~1A 量程的电流表，由欧姆定律可得
联立解得
，
（4）相比新的电表，其内部的电池内阻增大，电动势下降，使用此电表测量电阻时有
，
设此时指针对应电阻测量值为
，则有
，
由于电动势下降，则
，则有
；可知使用此电表测量电阻，结果大于准确值。
8．(1)某同学用多用电表测量某些电学量。经过正确操作，两次测量时的指针位置均指在如图1 所示的位
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
置。一次测量直流电压，所选量程为50 V，则读数应为 V；一次测量电阻，记录的读数为1
600 Ω，则所选倍率为 （选填“×1”“×10”“×100”或“×1k”）。
(2)在（1）中用多用电表测量完电阻后，需要继续测量一个阻值约为13 Ω 的电阻。在用红、黑表笔接触这
个电阻两端之前，以下有些操作步骤是必需的，请选择正确的操作并按正确顺序写出序号 ；
①将红表笔和黑表笔接触
②把选择开关旋转到“×1”位置
③把选择开关旋转到“×10”位置
④调节欧姆调零旋钮使指针指向欧姆零点
(3)常用的多用电表是由小量程的电流表（表头）改装而成的。有一块满偏电流为50 μA、内阻为800 Ω 的
小量程电流表，现要将它改装成0~1 mA、0~10 mA 两个量程的电流挡，某同学设计了如图2、图3 所示的
两个电路。在图2 所示的电路中R1 R2（选填“>”或“＜”）；从保护表头的角度，请你分析说
明图2、图3 哪种设计更合理： 。
【答案】(1) 24.0 ×100
(2)②①④
(3) ＜ 总电压不变，电流大的那一路电阻小，由欧姆定律知R1＜R2，图3 更合理，因为图2 电路
在通电状态中，更换量程会造成两分流电阻都未并联在表头两端，以致通过表头的电流超过其满偏电流而
损坏
【详解】（1）[1][2]量程为50 V，则读数应为24.0 V；测电阻时，指针示数为16，而实际为1 600 Ω，所
以为“×100”倍率。
（2）现在的欧姆表倍率太大，换成“×1”倍率时，恰好13 Ω 在中值电阻附近，所以先将开关转到“×1”位
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
置，然后再将红黑表笔对接，进行欧姆调零。步骤为②①④。
（3）总电压不变，电流大的那一路电阻小，由欧姆定律知R1＜R2，图3 更合理，因为图2 电路在通电状态
中，更换量程会造成两分流电阻都未并联在表头两端，以致通过表头的电流超过其满偏电流而损坏。
9．实验小组利用现有仪器组装简易多用电表，设计电路图如图所示，实验室提供以下仪器。
A．微安表G（
μA，
Ω）
B．定值电阻
Ω
C．定值电阻
Ω
D．滑动变阻器
（最大阻值为1000Ω）
E.滑动变阻器
（最大阻值为200Ω）
F.干电池一节（电动势
V，内阻
Ω）
G.转向开关一个，红、黑表笔各一支
(1)电路图中红表笔应和 （选填“a”或“b”）端相连，黑表笔应和另一端相连。
(2)改装成的电流表中央刻度处电流应为 mA；改装成的电压表中央刻度处电压应为
V。
(3)组装成欧姆表时，滑动变阻器R 应选 （选填“
”或“
”）；对应欧姆表中央刻度处电
阻应为 Ω。
(4)组装完成后若换用一节旧的干电池（电动势下降，内阻增大），仍能进行欧姆调零，用此欧姆表测电阻
时，其测量值 （选填“大于”“小于”或“等于”）真实值。
【答案】(1)a
(2) 5 0.25
(3) R4 150
(4)大于
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【详解】（1）根据“红入黑出”可知红表笔应接a 端。
（2）[1]转向开关接“1”时为电流表，其量程
mA
电流表中央刻度应为5mA。
[2]电流表内阻
Ω
当转向开关接“2”为电压表，其量程
V
电压表中央刻度为0.25V。
（3）电压表内阻
Ω
欧姆短接调零时
得
Ω，
Ω
滑动变阻器应选
。
[2]当接外电阻
时，有
当
，则
Ω
（4）欧姆表换用一节旧电池，其电动势下降
，E 减小，则I 减小，其测量阻值变大，故测量值
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
比真实大。
10．小明想测量一节干电池的内阻，设计了如下实验：先将一个多用电表并联在一个电阻箱上，调节电阻
箱阻值，使多用电表恰好指向中间刻度；不改变电表量程，将电表电池盒内电池取出，换用一节待测干电
池作电源，重复上述步骤，得到两次实验电阻箱的阻值分别为R1，R2，从而计算出待测干电池内阻。图示
为多用电表的内部结构示意图。
(1)关于实验步骤，下列说法正确的是 （单选）
A．两次测量前，都需要机械调零
B．由于第一次测量与第二次测量的量程不变，故第二次测量不需欧姆调零
C．使用完多用电表后，应将旋钮旋OFF 档至或交流电压最高档
D．红黑表笔的接入方式会影响测得电阻的大小
(2)多用电表的红表笔连接的触头是 （填“A”或“B”）
(3)若电表原装电池内阻为r，则待测干电池内阻为 （用R1，R2，r，
表示）
【答案】(1)C
(2)B
(3)
【详解】（1）A．机械调零是在使用之前要观察指针是否指在零刻度线上，必要时进行调零，测量过程中
则无需进行机械调零，A 错误；
B．测量电阻时，更换不同的档挡倍率时，需要重新进行欧姆调零，B 错误；
C．使用完多用电表后，应将旋钮旋OFF 档至或交流电压最高档，以防下次使用时由于误操作而对多用表
造成损坏，C 正确；
D．红黑表笔的接入方式只会改变流经电阻电流的方向，而对电阻的大小没有影响，D 错误。
故选C。
（2）根据多用表电流“红进黑出”的原则可知，与内部电源负极相连的应是红表笔，即红表笔连接的触
21
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
头B
（3）由于两次测量电表的指针不变，电表恰好指向中间刻度。由于中值电阻等于欧姆表内阻可知
同理
解得
11．某学生实验小组利用图a 所示电路，测量多用电表内电池的电动势和电阻“×1k”挡内部电路的总电阻。
使用的器材有：
多用电表；电压表：量程5V，内阻十几千欧；滑动变阻器：最大阻值5kΩ；导线若干。
回答下列问题：
(1)将多用电表挡位调到电阻“×1k”挡，再将红表笔和黑表笔短接，进行欧姆调零。将图a 中多用电表的红
表笔和 (填“1”或“2”)端相连，黑表笔连接另一端。
(2)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图b 所示，这时电压表的示数如图c 所示。多
用电表和电压表的读数分别为 kΩ 和 V。
(3)调节滑动变阻器的滑片，使其接入电路的阻值为零，此时多用电表和电压表的读数分别为12.0kΩ 和
4.00V。从测量数据可知，电压表的内阻为 kΩ。
(4)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，
如图d 所示。根据前面的实验数据计算可得，此多用电表内电池的电动势为 V，电阻“×1k”挡内部电
路的总电阻为 kΩ。
【答案】(1)1
(2) 15.0 3.60
(3)12.0
(4) 9.0 15.0
【详解】（1）多用电表的红表笔对应欧姆表内电源的负极，所以红表笔应接电压表的负接连柱，故红表
22
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
笔和1 端相连。
（2）[1]欧姆表读数=倍率×表盘读数
[2]电压表最小分度为0.1V，电压表读数为3.60V。
（3）由于滑动变阻器阻值为零，故欧姆表读数即为电压表阻值，为
。
（4）[1][2]调节滑动变阻器的滑片，使其接入电路的阻值为零，此时多用电表和电压表的读数分别为
和4.00V；多用电表的中值电阻等于内电阻，故
由闭合电路欧姆定律
和欧姆定律
可知
代入数据得
12．如图甲所示为某同学组装的双倍率欧姆表电路图，该欧姆表的低倍率挡位为“×10”，高倍率挡位为
“×100”，使用过程中只需控制开关K 的断开或闭合，结合可调电阻R 的调整，就能实现双倍率测量。所
用器材如下：
A．干电池（电动势
，内阻很小，可忽略不计）
B．电流表G（满偏电流
，内阻
）
C．定值电阻
D．可调电阻R
E．开关一个，红、黑表笔各一支，导线若干。
如图乙所示，欧姆表正确组装完成之后，这位同学把原来的表盘刻度改为欧姆表的刻度，欧姆表刻度线正
中央的值为“15”。
23
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)欧姆表的表笔分为红黑两种颜色，电路图甲中的表笔1 是 （填“红”或“黑”）表笔。
(2)请根据电路图判断，电路中开关K 断开时对应欧姆表 （填“×10”或“×100”）倍率。
(3)使用“×100”挡位时，将两表笔短接使电流表指针满偏，此时可调电阻R 的值为 Ω。
(4)定值电阻
的值为 Ω。（可用分数表示）
(5)欧姆表使用一段时间后，电池电动势变为2.9V，内阻增大为2Ω，但此表仍能进行欧姆调零。若用此表
规范操作，测量某待测电阻得到的测量值为1800Ω，则该电阻的真实值为 Ω。
【答案】(1)红
(2)×100
(3)1400
(4)
(5)1740
【详解】（1）根据欧姆表的使用规则“红进黑出”可知，表笔1 是红表笔。
（2）欧姆表的内阻
由于低倍率内部总电阻小于高倍率内部总电阻，即电流表G 满偏时干路电流越小，倍率越高，因此，电路
中开关K 断开时对应高倍率，即×100。
（3）使用“
”挡位时，开关断开，回路的总电阻为
故
（4）使用“
”挡位时，欧姆表总内阻
24
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
使用“
挡”位时
则
又
可得
（5）由
，可知
解得
13．某物理兴趣小组发现实验室里的多用电表欧姆挡配备了两块电池，在弄懂原理后受此启发尝试设计了
一款如图所示的具有“×1”和“×10”两种倍率的简易欧姆表。所用器材有：两节干电池，电动势
E1=E2=1.5V，内阻均不计；灵敏电流计G，满偏电流Ig=500μA，Rg=195Ω；电阻箱R1、R2，滑动变阻器
R3；定值电阻R4、R5；S 为单刀双掷开关；红黑表笔各一支；导线若干。
25
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)a 表笔应为 （填“红”或“黑”）表笔。当开关S 接 （填“1”或“2”）时，欧姆
表的倍率为“×1”挡。
(2)该兴趣小组发现大多数的欧姆表刻度盘在正中央的刻度数为“15”，为与常用欧姆表保持一致，现将该
表的正中央数值也设为“15”。经同学们的理论探究，得出R1= Ω，R2= Ω，并按此调整
R1、R2为相应的阻值。
(3)小组成员按照一定的规律绘制欧姆表刻度替掉灵敏电流计的表盘，刻度盘正中央的数值标为15，最右边
满偏电流Ig处的数值标为0，
处的数值标为 。
(4)该小组用制作好的欧姆表测量未知电阻
。选择“×10”挡，红黑表笔短接，调节R3使灵敏电流计满偏，
再将
接到红黑表笔间，此时指针指在了
处，则Rx= Ω。
【答案】(1) 红 1
(2) 1 4
(3)5
(4)300
【详解】（1）[1]根据多用表“红进黑出”的原则，可知黑表笔与电源的正极相连，红表笔与电源的负极
相连，故a 为红表笔；
[2] 设欧姆表中值刻度为
，则欧姆表为“×1”倍率时的欧姆内阻
欧姆表为“×10”倍率时的欧姆内阻
欧姆表进行欧姆调零时
欧姆表倍率越低，欧姆表的内阻越小，电流较大。由电路图可知，当开关S 接“1”时，内阻较小为“×1”挡。
（2）[1][2] 已知欧姆表为“×1”倍率时的中值电阻为15Ω，可知开关S 合向1 端，欧姆表的倍率是“×1”挡，
此时欧姆调零时，满偏电流为
26
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
根据闭合电路的欧姆定律可知
同理，开关S 合向2 时，欧姆表的倍率是“×10”挡，此时欧姆调零时，满偏电流
联立解得
（3）由题可知，此时电路中得出总电流
解得
（4）由题可知，此时电路中并联部分的电阻
，当灵敏电流计满偏时
根据闭合电路欧姆定律
同理，当接入
时，则有
根据闭合电路的欧姆定律
27
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
联立上述各式解得
14．某同学用一节干电池，将微安表（量程为0~100μA）改装成倍率分别为
和
的双倍率欧姆表。
(1)设计图1 所示电路测量微安表内阻。先断开S2，闭合S1，调节R1的阻值，使表头满偏；再保持R1的阻
值不变，闭合S2，调节R2，当R2的阻值为135Ω 时微安表的示数为60μA。忽略S2闭合后电路中总电阻的
变化，经计算得
；
(2)设计双倍率欧姆表电路如图2 所示，当开关S 拨到 （填“1”或“2”）时倍率为
当倍
率为
时将两表笔短接，调节变阻器使表头满偏，此时通过变阻器的电流为10mA，则
；
(3)用该欧姆表测电压表内阻时，先将欧姆表调至“×100”倍率，欧姆调零后再将黑表笔接电压表的
（选填“+”或“-”）接线柱，红表笔接另一接线柱测电压表内阻；
(4)用该欧姆表测量一个额定电压220V、额定功率100W 的白炽灯，测量值可能 。
A．远小于484Ω
B．约为484Ω
C．远大于484Ω
【答案】(1)90
(2) 1 10
(3)+
(4)A
【详解】（1）根据并联电路电阻与电流关系有
28
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
解得
（2）[1]设欧姆表中值刻度为
，则欧姆表为“×10”倍率时的欧姆内阻为
欧姆表为“×100”倍率时的欧姆内阻为
欧姆表进行欧姆调零时，有
欧姆表倍率越小，欧姆表的内阻越小，可知电路的满偏电流越大；由电路图可知，当开关S 合向1 端，电
路的满偏电流较大，欧姆表的倍率是“×10”挡。
[2]因此1 档挡的干路最大电流是2 档挡的干路最大电流的10 倍，即2 档挡的电流最大值为1mA，此时有
mA
得
（3）用多用电表的欧姆挡时内部电源被接通，且黑表笔接内部电源的正极，即电流从欧姆表的黑表笔流
出，从电压表的正极流入，则黑表笔接电压表的+接线柱；
（4）根据功率公式，可得额定电压220V、额定功率100W 的白炽灯泡在正常工作时的电阻为
白炽灯泡在正常工作时的温度可达几百摄氏度，而灯丝的电阻与温度有关，而多用电表测量的是常温下灯
泡的电阻，所以测量值是远小于
。故选A。
15．如图（a）所示，某同学根据所学知识制作了一个简易的欧姆表，表盘刻度如图（b）所示，中间刻度
为15，表头G 的满偏电流Ig=300μA，内阻Rg=100Ω，电源电动势E=4.5V。
29
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)图（a）中B 端应接 表笔。（填“红”或“黑”）
(2)将旋钮旋到×1k 挡，进行欧姆调零后，该欧姆表的内阻为 kΩ。
(3)将旋钮旋到×100 挡，欧姆调零后接入一待测电阻，指针如图（b）所示，则读数为 ，若继
续接入另一电阻测量时发现指针偏角过大，则应换用更 倍率（填“大”或“小”）
(4)图（a）中R1= Ω。（计算结果保留3 位有效数字）
(5)若电池老化，内阻变大，电动势变小，但仍可进行欧姆调零，则测量结果将 。（填
“偏大”“偏小”或“不变”）
【答案】(1)红
(2)15
(3) 1400 小
(4)11.1
(5)偏大
【详解】（1）流过表头G 的电流方向为从右向左，B 端应接红表笔。
（2）将旋钮旋到×1k 挡时，有
kΩ
（3）[1][2]旋钮旋到×100 挡，读数为1400Ω，若继续接入另一电阻测量时发现指针偏角过大，则应换用更
小的挡位。
（4）旋钮旋到×100 挡时
00Ω
则
所以
30
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
根据欧姆定律有
11.1Ω
（5）若该欧姆表使用一段时间后，电池电动势E 变小、内阻变大，根据
由于E 变小，内阻R 内偏小，用欧姆表测电阻时，电流
由于R 内偏小，I 偏小，指针偏左，测量结果与原结果相比较偏大。
16．图a 为某同学组装完成的简易多用电表的电路图。图中E 是电池；
、
、
、
和
是固定电阻，
是可变电阻；表头G 的满偏电流为250μA，内阻为480Ω，虚线方框内为换挡开关，A 端和B 端分别与
两表笔相连。该多用电表有5 个挡位，5 个挡位为：直流电压1V 挡和5V 挡，直流电流1mA 挡和2.5mA 挡，
欧姆
挡。
(1)图a 中的A 端与 （填“红”或“黑”）色表笔相连接。
(2)关于
的使用，下列说法正确的是（ ）（填正确答案标号）。
A．在使用多用电表之前，调整
使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整
使电表指针指在表盘右端电阻“0”位置
31
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．使用电流挡时，调整
使电表指针尽可能指在表盘右端电流最大位置
(3)根据题给条件可得
，
。
(4)某次测量时该多用电表指针位置如图b 所示。若此时B 端是与“1”连接的，则多用电表读数为 ；
若此时B 端是与“3”连接的，则读数为 ；若此时B 端是与“5”连接的，则读数为 。
(5)若该欧姆表使用一段时间后，电池内阻明显变大，电动势变化可忽略（认为不变），但将两表笔短接时
调节电阻箱，指针仍能满偏，按正确使用方法再进行测量，其测量结果将______。
A．偏大
B．偏小
C．不变
D．无法确定
【答案】(1)黑
(2)B
(3) 160 880
(4) 1.47mA（1.47mA-1.48mA） 1100Ω 2.95V（2.94V-2.96V）
(5)C
【详解】（1）根据欧姆表的电池正负极和电流流向结论“红入黑出”可知图a 中的A 端与黑色表笔相连接。
（2）
是欧姆挡的调零电阻，其作用是使用欧姆挡时，先将两表笔短接，调整
使电表指针指在表盘右
端电阻“0”位置。
故选B。
（3）[1]若B 端接2，则为直流电路1mA 挡；根据题给条件可得
[2]若B 端接4，则为直流电压1V 挡；根据题给条件可得
（4）[3][4][5] 若此时B 端是与“1”连接的，则是直流2.5mA 挡，多用电表读数为1.47mA；若此时B 端是
与“3”连接的，则是欧姆
挡，读数为
；若此时B 端是与“5”连接的，则是直流
电压5V 挡，读数为2.95V。
（5）若该欧姆表使用一段时间后，电池内阻明显变大，电动势不变，可改变电阻箱的阻值使总的电阻不
变，则不影响测量结果，其测量结果将不变。
故选C。
17．小理同学利用实验室器材改装了一个双量程电流表，并利用此改装的电流表设计了一个多倍率的欧姆
32
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
表。
(1)如甲图所示，双量程电流表的量程分别是
和
，当使用0、1 两个端点时，量程为
；
(2)某同学使用此双量程电流表组装完成了简易双倍率欧姆表（“
”和“
”），电路图如乙图所示。
①A 端应与 （填“红”或“黑”）色表笔相连接；
②电源电动势
，换挡开关与2 相连，此欧姆表内阻为
，此时应为 倍率。
③为了验证改装的欧姆表
的测量精度，按规范操作在红黑表笔间接标准电阻
时，指针指示
位置如丙图所示，造成这一误差的原因可能是 。
A．电池使用时间较长致电动势偏小
B．改装电流表时接入的电阻1 偏小
C． 表头真实内阻偏小
【答案】(1)0~100mA
(2) 红 150 ×10 AB
【详解】（1）当表笔接通2 时，表头的量程一定，因两电阻串联，则通过这两个电阻的最大电流较小，而
当表笔接通1 时，电流计与R2串联，虽电流计的量程一定，但R1的电压增大，则通过R1的最大电流较大，
因此当表笔接通1 时电流表的量程为100mA；
（2）①[1]根据图乙电路可知，电流从表笔B 出来，从表笔A 进去，根据“红进黑出”可知左侧表笔是红
表笔，即表笔A 是红表笔。
[2][3]
②
换挡开关与2 相连，此欧姆表满偏电流为10mA，则有
此时应为×10 倍率。
[4] A
③
．当电动势变小， 总电流变小，则流过表头的电流变小，指针跟准确位置相比偏左了，欧姆表的
示数变大了，故A 正确；
33
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．改装电流表时接入的电阻1 偏小时，改装后总电阻减小，即中值电阻标的值变小，故B 正确；
C．表头真实内阻偏小，欧姆调零后对欧姆表总电阻没有影响，中值电阻不变，测120 欧时指针在中央刻
度右侧，故C 错误。
故选AB。
18．多用电表是一种多功能、多量程的电学仪表，可测量直流电流、直流电压、交流电压、电阻等物理量。
(1)指针式多用电表使用前应该调整旋钮，使指针指向 “0”（填“左侧”或“右侧”）。
(2)某电阻阻值约为几百欧姆，现用该电表测此电阻，测量前，需要以下操作，其顺序是 。（填写
序号）
A．将红表笔和黑表笔直接接触
B．把选择开关旋转到“×10”位置
C．调节欧姆调零旋钮使指针指向欧姆零点
正确进行实验操作后，电表的读数如图甲所示，该读数是 Ω。
(3)图乙是某同学设计的多用电表测电阻的欧姆调零原理图，电池的负极应接 表笔（选填“红”或
“黑”），图中G 为表头，量程100
，内阻
，
，通过调节a、b 间的触点，使G
满偏.已知
，电池电动势为1.50V（电池内阻可忽略），触点在a 端时G 满偏，则
.
【答案】(1)左侧
(2) BAC 192
(3) 红 2
【详解】（1）指针式多用电表使用前应该调整指针定位螺丝，使指针指向左侧“0”；
（2）[1] 用指针式多用电表测几百欧姆电阻时，应先将开关旋转到“×10”位置，再将红表笔和黑表笔直接
34
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
接触，最后调节欧姆调零旋钮使指针指向欧姆零点，所以正确的顺序是BAC。
[2]该电阻的阻值为
（3）[1]电池的负极应接多用电表的负极，则应接多用电表的红表笔；
[2]触点在a 端时G 满偏，则RT与G 串联，串联部分的电压为
V
根据串并联电路的特点可知R2两端的电压为
V
所以通过R2的电流为
A
则通过的R1电流为
A
根据部分电路欧姆定律得
=2k
19．如图甲为简易多用电表原理图，表头G 的满偏电流为250μA，内阻为480Ω。虚线方框内为换挡开关，
A 端和B 端分别与两表笔相连。该多用电表有5 个挡位，5 个挡位为：直流电压1V 挡和5V 挡，直流电流
1mA 挡和2.5mA 挡，欧姆挡。
(1)如果多用电表当做量程5V 直流电压表，选择旋钮应接通 （填“1”“2”……或“5”下同）；
如果多用电表当做量程1mA 直流电流表，选择旋钮应接通 ；
(2)为制作多倍率的欧姆表，采用如图乙结构，R0为调零电阻，Rm<Rn，将单刀双掷开关S 与n 接通，此时
35
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
欧姆表的挡位为（填“×1”或“×10”），欧姆调零后在AB 间接入阻值为150Ω 的定值电阻，稳定后电流计
G 的指针偏转到满偏刻度的
，取走该定值电阻。把另一个定值电阻接入AB 间，稳定后电流计G 的指针
偏转到满偏刻度的
，则Rx= Ω。
【答案】(1) 5 2
(2)300
【详解】（1）[1]由串联电路的分压作用可知，量程5V 直流电压表是较大量程电压表，所串联的电阻较大，
因此选择旋钮应接通“5”。
[2]由并联电路的分流作用可知，量程1mA 直流电流表是较小量程的电流表，所并联的电阻较大，因此选
择旋钮应接通“2”。
（2）由欧姆表的原理可知，欧姆表的内阻大，倍率大，由题图乙，因为Rm<Rn，所以将单刀双掷开关S
与n 接通，此时欧姆表的挡位为“×10”。 欧姆调零后在AB 间接入阻值为150Ω 的定值电阻，为半偏，所
以欧姆表内阻等于150Ω，根据闭合电路的欧姆定律可得
在AB 间接入待测电阻Rx，稳定后电流计G 的指针偏转到满偏刻度的
，则有
综上解得
Rx=300Ω
20．图甲为某同学组装完成的简易多用电表的电路图。图中E 是电池，
、
、
、
和
是固定电阻，
是可变电阻，表头电流表G 的量程为
，内阻
，B 为换挡开关，A 端和B 端分别与两表
笔相连。该多用电表有5 个挡位，分别为直流电压
挡和
挡，直流电流
挡和
挡，欧姆“
”挡。
36
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)图甲中A 端与 （填“红”或“黑”）色表笔相连接。
(2)根据题给条件可得
。
(3)某次测量时该多用电表指针位置如图乙所示，若此时B 端是与“1”相连的，则多用电表读数为
；若此时B 端是与“3”相连的，则读数为 。
(4)多用电表长时间使用后会造成电源的电动势减小和内阻增大，若继续使用时还能进行欧姆调零，则用该
多用电表测量电阻时，所测得的电阻值将 （填“偏大”、“偏小”或“不变”）。
【答案】(1)黑
(2)50
(3) 0.52A 1400Ω
(4)偏大
【详解】（1）由题中所示电路图可知，B 与欧姆表内置电源的负极相连，B 端与红表笔相连接，A 端与黑
表笔相连接。
（2）由题中所示电路图可知，开关S 接位置1 时，分流电阻较小，此时电流挡的量程较大；开关S 接位置
2 时，分流电阻较大，此时电流挡的量程较小；则当；开关S 接位置2 时，为直流电流
挡，由欧姆定
律可得
可得
（3）[1]B 端是与“1”相连的，电流表量程为1A，分度值是0.02A，多用电表读数为
37
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
[2]若此时B 端是与“3”相连的，多用电表测电阻，由图示可知，指针指在14 的位置，则读数为
（4）当电池电动势变小、内阻变大时，需要重新欧姆调零，由于满偏电流
不变，则欧姆表内阻为
可知欧姆表内阻变小，待测电阻的测量值是通过电流表的示数体现出来的，可知当
变小时，有
由于
不变、
变小，指针跟原来的位置相比偏左，欧姆表的示数变大，导致测量阻值偏大。
21．某同学制作一个多量程的电流表和欧姆表，他设计的电表电路如图所示。所用器材分别为：
A．电流表G（满偏电流
，内阻
）；
B．定值电阻
；
C．滑动变阻器R（最大阻值为200Ω）；
D．电源（电动势为1.5V，内阻忽略不计）；
E．单刀双掷开关
；
F．表笔及导线若干。
①将单刀双掷开关
接b，
分别接2、1 时，c、d 可串联在电路中作为电流表，量程分别为10mA 和
100mA；
②若单刀双掷开关
接a，
分别接1、2 时，可作为双量程的欧姆表使用。
38
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
回答下列问题：
(1)电路中定值电阻
的阻值为 Ω。
(2)当单刀双掷开关
接a，再将开关
接1 时，欧姆表的挡位为 （填“
”或“
”）；欧姆调
零后将待测电阻
接在c、d 间，发现电流表指针偏转角很小，断开电路并将挡位换成另一挡位，再次欧
姆调零时，滑动变阻器R 的滑片 （填“向上”或“向下”）移动。调零后再次将电阻
接在c、d
间，电流表的指针对准刻度盘上的0.6mA 处，则电阻
。
【答案】(1)2
(2)
向上 100
【详解】（1）根据题意，由并联分流原理可得，当单刀双掷开关
接b，
接2 时量程为
，接1 时
量程为
，则有
，
代入数据解得
，
（2）[1]当单刀双掷开关
接a，再将开关
接1 时，
与电流表串联再与
并联，三者的总电阻为
39
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
将开关
接2 时，
与
串联再与电流表并联，三者的总电阻为
欧姆表的倍率大的挡位内阻大，所以将单刀双掷开关S 与1 接通时，欧姆表的挡位为
。
[2]结合上述分析可知，将挡位换成另一挡位，即将单刀双掷开关S 与1 接通换成与2 接通，电流表满偏时，
干路电流减小了，则调零时需增大滑动变阻器接入电路的电阻，即滑动变阻器R 的滑片向上移动。
[3]结合上述分析可知，挡位换成另一挡位调零后，电流表满偏时，干路电流为
，则欧姆表的内阻为
将电阻
接在c、d 间，电流表的指针对准刻度盘上的0.6mA 处，干路电流为
则电阻
40
