第 09 讲 实验：练习使用多用电表
1. 认识多用电表外部构造
2. 能用多用电表测电阻、电流、电压

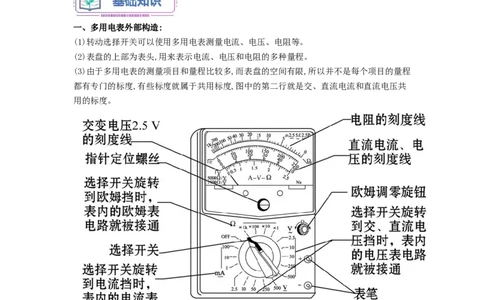

一、多用电表外部构造:
(1)转动选择开关可以使用多用电表测量电流、电压、电阻等。
(2)表盘的上部为表头,用来表示电流、电压和电阻的多种量程。
(3)由于多用电表的测量项目和量程比较多,而表盘的空间有限,所以并不是每个项目的量程
都有专门的标度,有些标度就属于共用标度,图中的第二行就是交、直流电流和直流电压共
用的标度。
二、实验步骤
1.机械调零:使用前若指针没有停在左端“0”位置,要用螺丝刀转动指针定位螺丝,使指针
指零。
2.测量电压:
(1)选择合适的直流电压挡量程。
(2)将多用电表与被测电路并联,注意红表笔接触点的电势应该比黑表笔高。
(3)读数时,首先要认清刻度盘上的最小刻度。3.测量电流:
(1)选择合适的直流电流挡量程。
(2)将被测电路导线卸开一端,把多用电表串联在电路中,注意电流应该从红表笔流入多用电
表。

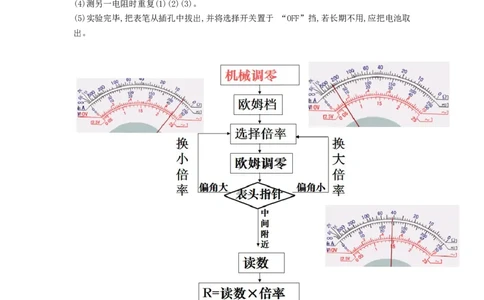

4.测量定值电阻:
(1)选挡:估计待测电阻的大小,旋转选择开关,使其尖端对准欧姆挡的合适挡位。
(2)欧姆调零:将红、黑表笔短接,调整欧姆调零旋钮,使指针指在表盘右端“0”刻度处。
(3)测量读数:将两表笔分别与待测电阻的两端接触,指针示数乘以量程倍率即为待测电阻的
阻值。
(4)测另一电阻时重复(1)(2)(3)。
(5)实验完毕,把表笔从插孔中拔出,并将选择开关置于 “OFF”挡,若长期不用,应把电池取
出。
考点一：认识多用电表
【例1】（2022·湖南师大附中高二期中）如图所示，是一种多用电表的量程选择开关，V
是测量______，mA 是测量______，Ω是测量______。可以看出该表能直接测的直流电压
最高不能超过______；测量一节干电池的电压应选用______量程，测量我国照明用电的电
压应选用______量程。【答案】直流电压 直流电流 电阻 500V 直流2.5V 交流250V
【解析】多用电表的右上角的标识V 是测量直流电压；多用电表的左下角的标识mA 是测量
直流电流；多用电表的左上角的标识Ω是测量电阻；可以看出该多用电表能直接测的直流
电压最高不能超过500V
测量一节干电池的电压应选用直流 2.5V量程；我国照明用电的电压为交流 220V，所以测
量我国照明用电的电压应选用交流250V量程。
考点二：使用多用电表

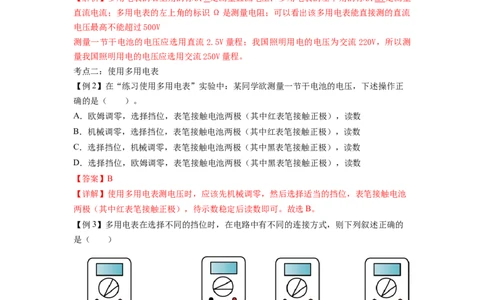

【例2】在“练习使用多用电表”实验中：某同学欲测量一节干电池的电压，下述操作正
确的是（ ）。
A．欧姆调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数
B．机械调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数
C．选择挡位，机械调零，表笔接触电池两极（其中黑表笔接触正极），读数
D．选择挡位，欧姆调零，表笔接触电池两极（其中黑表笔接触正极），读数
【答案】B
【详解】使用多用电表测电压时，应该先机械调零，然后选择适当的挡位，表笔接触电池
两极（其中红表笔接触正极），待示数稳定后读数即可。故选B。
【例3】多用电表在选择不同的挡位时，在电路中有不同的连接方式，则下列叙述正确的
是（ ）
A．当多用电表调至电压挡时按电路图甲连接，然后闭合开关
B．当多用电表调至电流挡时按电路图乙连接，然后闭合开关C．当多用电表调至欧姆挡时按电路图丙连接，然后闭合开关
D．当多用电表测量二极管的反向电阻时，按电路图丁连接
【答案】B
【详解】A．测电压时，多用电表的红表笔应接在待测电阻的高电势点，A错误；
B．测电流时应将待测电阻与多用电表串联，且电流应从红表笔进入、从黑表笔流出， B
正确；
C．测电阻时，应将待测电阻与电路断开后测量， C错误；
D．因为多用电表的黑表笔与内部电池的正极相连，所以测量二极管反向电阻时，应将黑
表笔与二极管的负极相连， D错误。故选B。

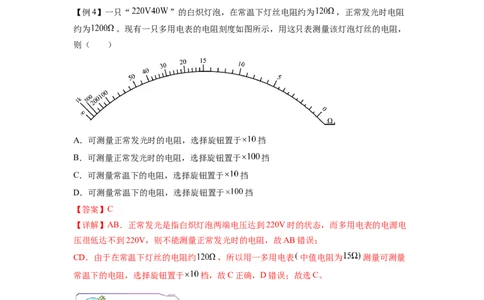

【例4】一只“ ”的白炽灯泡，在常温下灯丝电阻约为 ，正常发光时电阻
约为 。现有一只多用电表的电阻刻度如图所示，用这只表测量该灯泡灯丝的电阻，
则（ ）
A．可测量正常发光时的电阻，选择旋钮置于 挡
B．可测量正常发光时的电阻，选择旋钮置于 挡
C．可测量常温下的电阻，选择旋钮置于 挡
D．可测量常温下的电阻，选择旋钮置于 挡
【答案】C
【详解】AB．正常发光是指白炽灯泡两端电压达到220V时的状态，而多用电表的电源电
压很低达不到220V，则不能测量正常发光时的电阻，故AB错误；
CD．由于在常温下灯丝的电阻约 ，所以用一多用电表 中值电阻为 测量可测量
常温下的电阻，选择旋钮置于 档，故C正确，D错误；故选C。
。1．（2021·福建·高考真题）某实验小组使用多用电表和螺旋测微器测量一长度为
电阻丝的电阻率，该电阻丝的电阻值约为 ，材料未知。实验过程如下：（1）用螺旋测微器测量该电阻丝的直径，示数如图（a）所示。该电阻丝的直径为
___________ 。
（2）对多用电表进行机械调零。
（3）将多用电表的选择开关旋至___________倍率的电阻挡（填“ ”“ ”“ ”
或“ ”）。
（4）将黑、红表笔短接，调节欧姆调零旋钮，使指针指在电阻挡零刻度线。
（5）将黑、红表笔并接在待测电阻丝两端，多用电表的示数如图（b）所示。该电阻丝的
电阻值为___________ 。
（6）测量完成之后，将表笔从插孔拔出，并将选择开关旋到“OFF”位置。
（7）实验测得的该电阻丝电阻率为___________ （结果保留3位有效数字）。
【答案】（1）1.414 （3） （5）160 （7）
【解析】（1）该电阻丝的直径为 。
（3）使用多用电表欧姆挡测电阻时，为了减小误差，应尽可能使指针偏转至刻度盘中央附
近，由于该电阻丝的阻值在100~200Ω，而表盘中央刻度在15~20左右 ，所以应选择×10
倍率的电阻挡。
（5）15—20之间的分度值为1，所以该电阻丝的电阻值为 。
（7）根据电阻定律有 ，解得该电阻丝的电阻率为
。
2（2017·全国III·高考真题）图a为某同学组装完成的简易多用电表的电路图。图中E
是电池，R、R、R、R和R是固定电阻，R是可变电阻；表头G的满偏电流为250 μA，
1 2 3 4 5 6
内阻为480 Ω。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5
个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100 Ω
挡。(1)图a中的A端与______（填“红”或“黑”）色表笔相连接。
(2)关于R的使用，下列说法正确的是_______（填正确答案标号）。
6
A．在使用多用电表之前，调整R使电表指针指在表盘左端电流“0”位置
6
B．使用欧姆挡时，先将两表笔短接，调整R使电表指针指在表盘右端电阻“0”位置
6
C．使用电流挡时，调整R使电表指针尽可能指在表盘右端电流最大位置
6
(3)根据题给条件可得R＋R=_______Ω，R=________Ω。
1 2 4
(4)某次测量时该多用电表指针位置如图b所示。若此时B端是与“1”相连的，则多用电
表读数为_______；若此时B端是与“3”相连的，则读数为________；若此时B端是与
“5”相连的，则读数为___________。（结果均保留3位有效数字）
【答案】(1)黑 (2)B (3)160 880 (4)1.45 mA 1.10×103 Ω 2.90 V
【解析】(1)与欧姆表内电源正极相连的是黑表笔。
(2)R是可变电阻，它的作用就是欧姆表调零，也就是使用欧姆挡时，先将两表笔短接，调
6
整R使电表指针指在表盘右端电阻“0”位置。
6
(3)换挡开关接2时，是量程较小的电流表，所以
换挡开关接4时，是量程较小的电压表，这时表头与R、R并联组成新表头，新表头的内
1 2
阻新表头的量程是1 mA，所以
(4)某次测量时该多用电表指针位置如图（b）所示。若此时B端与“1”相连，则多用电表
是量程为2.5 mA的电流表，则读数为1.45 mA；
若此时B端与“3”相连接，多用电表是欧姆×100 Ω挡，则读数为11.0×100 Ω，即
1.10×103 Ω；若此时B端与“5”相连接，多用电表是量程为5 V电压表，则读数为
2.90V
1．一同学在使用多用电表测量阻值约为几十欧姆的电阻时，该同学选择了欧姆挡的“
”挡位，将两表笔接在电阻的两端。则下列说法正确的是（ ）
A．在测量光敏电阻的阻值时，光照越强，多用电表指针偏角越小
B．在测量负温度系数热敏电阻的阻值时，温度越低，多用电表指针偏角越大
C．在测量压敏电阻的阻值时，压力越大，多用电表指针偏角越大
D．在测量正温度系数热敏电阻的阻值时，温度越低，多用电表指针偏角越小
【答案】C
【详解】A．光敏电阻的阻值随光照强度的增强而减小，所以光照越强，阻值越小，多用
电表指针偏角越大，A错误；
B．负温度系数热敏电阻的阻值随温度的升高而减小，温度越低，电阻越大，多用电表指
针偏角越小，B错误；
C．压敏电阻的阻值随压力的增加而减小，所以压力越大，阻值越小，多用电表指针偏角
越大，C正确；
D．正温度系数热敏电阻的阻值随温度的升高而增大，所以温度越低，阻值越小，多用电
表指针偏角越大，D错误。故选C。
2．某同学用多用电表按如图所示电路进行了正确的测量。闭合开关S后，多用电表直接测
出的是（ ）A．滑动变阻器两端的电压 B．灯泡L的电阻
C．通过灯泡L的电流 D．灯泡L两端的电压
【答案】C
【详解】闭合开关后，多用电表是串联在电路中的，题目所说接法正确，故选择的是电流
档，即测量的是电流，ABD错误，C正确。故选C。
3．晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。如图所
示，是用多用电表欧姆挡（×10Ω）测试三只二极管的示意图，由图可知哪个图中的二极管
是好的，哪端为它的正极，正确的是（ ）
A．甲，a B．乙，a C．丙，b D．乙，b
【答案】B
【详解】晶体二极管的正向电阻很小，而反向电阻很大。由甲、乙、丙测量结果可知，乙
图二极管是好的，a端为正极，故选B。
4．用多用电表测电压和电阻时，若红表笔插入多用电表的正插孔．黑表笔插入多用电表的
负插孔。则（ ）
A．测量电压时，电流从红表笔流入多用电表
B．测量电压时，电流从黑表笔流入多用电表
C．测量电阻时，电流从红表笔流入多用电表
D．测量电阻时，电流从黑表笔流入多用电表
【答案】AC
【详解】多用电表上插孔的正负表示的是电流表的极性正负，无论测电压还是测电阻，电
流都是从红表笔流入，从黑表笔流出。故选AC。
5．如图甲所示，将一光敏电阻接在多用电表两表笔间，将多用电表的选择开关置于“
”的欧姆挡，手掌挡住部分光线，表针指示如图乙所示，则（ ）A．此时电阻值大约为 B．此时电阻值大约为
C．将手拿开，指针将向左偏转 D．将手拿开，指针将向右偏转
【答案】BD
【详解】AB．由于多用电表的选择开关置于“ ”的欧姆挡，所以读数为 ，而不
是 ，故A错误；B正确；
CD．因光敏电阻的阻值随光强增大而减小，故手拿开后，光敏电阻的阻值变小，欧姆表指
针向右偏转，故C错误;D正确。故选BD。
6．关于多用电表表盘上的刻度线，下列说法正确的是（ ）
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用同一刻度线
B．电阻刻度线是均匀的
C．交流电压刻度线是均匀的
D．电阻刻度上的零刻度线与直流电流最大刻度线相对应
【答案】AD
【详解】A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度，故A正确；
B．由 可知，电流I与对应的待测电阻阻值R 不成正比，电阻的刻度线是不
x
均匀的，故B错误；
C．交流电压刻度线是不均匀的，故C错误；
D．多用表的电阻刻度线大小与电流电压的刻度线大小相反，电流最大处，电阻为0，电阻
刻度线上的零欧姆线与直流电流刻度的最大刻度线相对应，故D正确。故选AD。
7．（1）用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下
列步骤完成电阻测量：
①旋动部件___________，使指针对准电流的0刻线；
②将K旋转到电阻挡“×100”的位置；
③将插入“＋”“-”插孔的表笔短接，旋动部件___________；
使指针对准电阻的___________（选填“0刻线”或“∞刻线”）；
④将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的待测量结
果，请从下列选项中挑出合理的步骤，并按___________的顺序进行操作，再完成读数测量。A．将K旋转到电阻挡“×1K”的位置
B．将K旋转到电阻挡“×10”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表进行校准
（2）如图所示为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电
阻的阻值应为___________ Ω；测直流电流时，用的是100 mA的量程，指针所示电流值为
___________mA；测直流电压时，用的是50 V量程，则指针所示的电压值为
___________V。
【答案】 S T 0刻线 ADC 1600 48 24.0
【详解】（1）[1][2][3]机械调零应旋动S，使指针对准 或 ，欧姆调零应旋动T，
使指针对准电阻的“0刻线”；
[4]指针偏转角度小，说明待测电阻大，所选倍率小，应改选更大的倍率，重新进行欧姆调
零，所以应按ADC顺序操作；
（2）[5]欧姆表读数等于刻度盘读数乘以倍率，即为
[6]选用量程为100 mA的电流挡，精度为2mA，估读到1mA，则读数为48mA；
[7]选用量程为50 V的电压挡，精度为1V，读数选取中间刻度第二排，读数为24.0V。
8．在“多用电表的使用”实验中:
（1）如图1所示为一正在测量中的多用电表表盘，如果用电阻挡“× 100”测量，则读数为
________ ;如果用“直流5 V”挡测量，则读数为________V。
（2）甲同学利用多用电表测量电阻，他用电阻挡“× 100”测量时发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，操作顺序为_________
（填写选项前的字母）。
A．将选择开关旋转到电阻挡“× 1k”的位置
B．将选择开关旋转到电阻挡“× 10”的位置
C．将两表笔分别与被测电阻的两根引线相接完成测量
D．将两表笔短接，调节欧姆调零旋钮使指针指向“0 ”
（3）乙同学利用多用电表测量图示电路中小灯泡正常工作时的有关物理量，以下操作正确
的是________。
A．将选择开关旋转到合适的电压挡，闭合开关，利用图2的电路测量小灯泡两端的电压
B．将选择开关旋转到合适的电阻挡，闭合开关，利用图2的电路测量小灯泡的电阻
C．将选择开关旋转到合适的电流挡，闭合开关，利用图3的电路测量通过小灯泡的电流
D．将选择开关旋转到合适的电流挡，把图3中红、黑表笔接入电路的位置互换，闭合开
关，测量通过小灯泡的电流
【答案】 6×102 3.60 A、D、C（不可以改变顺序） A、C（可以
改变顺序）
【详解】（1）[1][2]多用电表测电阻选取最上端的欧姆表刻度，根据挡位可知阻值为6×102
;测电压时，由于精度为0.1 V，需要估读一位，根据量程“50”的刻度可知电压为3.60
V。
（2）[3]欧姆挡测电阻时指针偏转角度过小是由于挡位过小，需选取大挡位，进行欧姆调
零后再测阻值，故顺序为:A、D、C。
（3）[4]多用电表一定是红表笔电流流入、黑表笔电流流出，图2 是测电压，图3 是测电
流，表笔位置正确，故选项AC正确，BD错误
9.（2022·湖北省部分市州高一年级联合调研）（多选）如图是电池盒、开关模块、灯泡
模块及导线组成的电路，A、B、C、D、E、F是接线柱编号。当闭合开关时，发现灯泡不
发光。现用多用电表检测电路故障，下列说法正确的是（ ）A. 开关断开，多用电表选欧姆挡，两表笔分别接C、D，可判断除开关以外的电路是否短
路
B. 开关断开，多用电表选欧姆挡，两表笔分别接D、F，指针不动，则可能是灯泡模块断
路
C. 开关闭合，多用电表选直流电压2.5V挡，两表笔分别接A、F，指针不动，则电池盒一
定断路
D. 开关闭合，多用电表选直流电压2.5V挡，两表笔分别接E、F，指针偏转，则B、F间
导线一定未断路
【答案】BD
【解析】不可直接使用多用电表的欧姆档测试含有电源的电路，容易对多用电表造成损坏
A错误；开关断开，多用电表选欧姆挡，两表笔分别接D、F，指针不动，则可能是灯泡模
块断路，B正确；开关闭合，多用电表选直流电压2.5V挡，两表笔分别接A、F，指针不
动，电池盒和导线BF都有可能断路，C错误；开关闭合，多用电表选直流电压2.5V挡，
两表笔分别接E、F，指针偏转，则BF、AC、DE导线均未断路，D正确。
10. （2022·安徽省合肥市高二期中）（1）用多用电表的欧姆挡测量阻值约为几十千
欧的电阻 ，以下给出的是可能的操作步骤，其中 S为选择开关，P为欧姆调零旋
钮，把你认为正确的步骤前的字母按合理的顺序填写在横线上___________。
a.旋转S使其尖端对准欧姆挡×1k
b.将两表笔分别连接到被测电阻的两端，读出 的阻值后，断开两表笔
c.旋转S使其尖端对准欧姆挡×100
d.将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔
e.旋转S使其尖端对准交流500 V挡，并拔出两表笔
根据图所示指针位置，此被测电阻的阻值约为___________Ω。（2）下列关于用多用电表欧姆挡测电阻的说法中正确的是___________。
A．测电阻时如果指针偏转角过大，应将选择开关 S拨至倍率较小的挡位，重新调
零后测量
B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
C．测量电路中的某个电阻，应该把该电阻与电路断开
D．测量阻值不同的电阻时都必须重新调零
【答案】（1） adbe 3×104 （2）AC
【解析】（1）用多用电表的欧姆挡测量阻值约为几十千欧的电阻 ，为了使指针
尽量位于中间刻度附近，旋转S使其尖端对准欧姆挡×1k；然后将两表笔短接，调
节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔；接着将两表笔分别连接到
被测电阻的两端，读出 的阻值后，断开两表笔；最后旋转 S使其尖端对准交流
500 V挡，并拔出两表笔。故正确的步骤为：adbe。
根据图所示指针位置，此被测电阻的阻值约为
（2）测电阻时如果指针偏转角过大，说明所选倍率挡位过大，应将选择开关 S拨
至倍率较小的挡位，重新调零后测量，A正确；测量电阻时，如果红、黑表笔分别
插在负、正插孔，不会影响测量结果，B错误；测量电路中的某个电阻，应该把该
电阻与电路断开，C正确；用同一挡位测量阻值不同的电阻时，不需要重新调零，
只有换挡后需要重新欧姆调零，D错误。
