SOLIDWORKS中处理文档ID不匹配问题:原因与解决

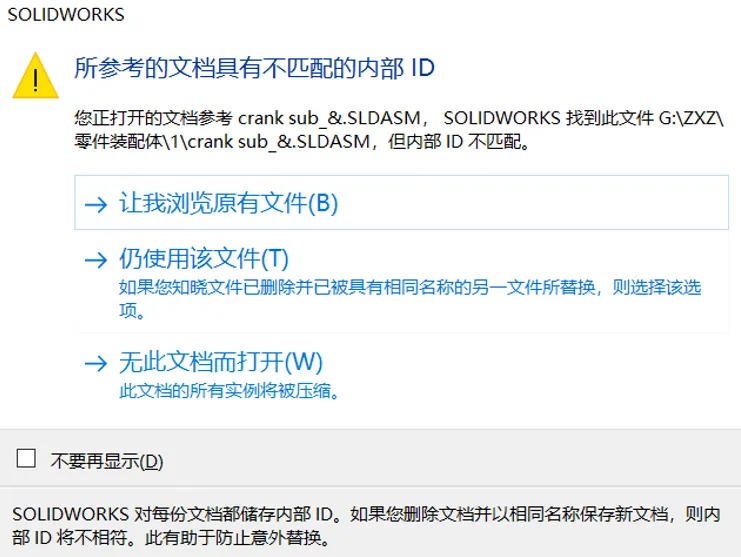

在SOLIDWORKS的日常使用中，工程师们可能会遇到“所参考的文档具有不匹配的ID”这一错误提示。这一问题不仅会影响装配体的正常打开和操作，还可能对设计流程造成不必要的延误。因此，理解这一问题的原因并掌握相应的解决方案显得尤为重要。

问题原因分析

这一错误通常发生在装配体引用组件的情况下。具体来说，当工程师在总装配体中引用了某个组件（例如A组件），并将该组件存放于特定文件夹（如①号文件夹）后，如果后续将该组件打包移动至另一个文件夹（如②号文件夹）并保存，但并未修改A组件的文件名，就会导致ID不匹配的问题。因为SOLIDWORKS在记录装配关系时，会保存组件的路径和ID信息。一旦组件的路径发生变化，而装配体中的引用信息未得到相应更新，就会出现文档ID不匹配的情况。

解决方案

针对这一问题，我们可以采取以下两种主要解决方案：

1. 使用打包工具重新打包组件：工程师可以使用SOLIDWORKS的打包工具，将A组件重新打包至②号文件夹中，并在打包过程中添加适当的前缀或后缀以区分原文件。这种方法虽然可以解决ID不匹配的问题，但可能需要手动更新装配体中的引用路径，对于复杂装配体来说可能较为繁琐。

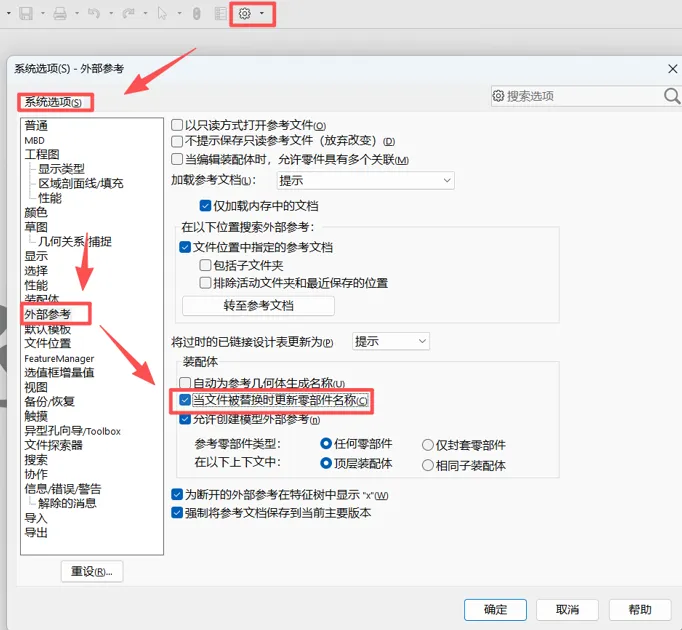

2. 调整SOLIDWORKS设置：另一种更为高效的方法是调整SOLIDWORKS的设置。工程师可以在SOLIDWORKS的设置中勾选相关选项，使得装配体的零件参考位置不会随着文件的移动而自动更新。具体操作路径为：“工具”菜单下的“选项”，然后在“系统选项”中选择“外部参考”，并勾选“当文件被替换时更新零部件名称”等相关选项。通过这样的设置，即使组件的路径发生变化，装配体也能保持对组件的正确引用，从而避免ID不匹配的问题。

预防措施与建议

除了上述解决方案外，工程师们还可以采取一些预防措施来避免类似问题的发生。例如，在移动或重命名组件文件前，应确保所有引用该文件的装配体都已关闭或解除引用关系；同时，定期备份项目文件也是一个良好的习惯，可以在出现问题时迅速恢复到之前的工作状态。
