电池管理系统BMS软件设计——底层驱动(BSP)深度解析

BMS底层驱动（BSP，Board Support Package）是软件与硬件的桥梁，直接决定电芯采样精度、保护响应速度、通信稳定性与系统可靠性，是车规级/工业级BMS的核心基石。

本文围绕AFE驱动、ADC/GPIO/CAN/Timer、EEPROM/Flash 读写、看门狗/系统时钟六大核心模块，提供工程化、可直接落地、符合功能安全要求的深度设计方案。

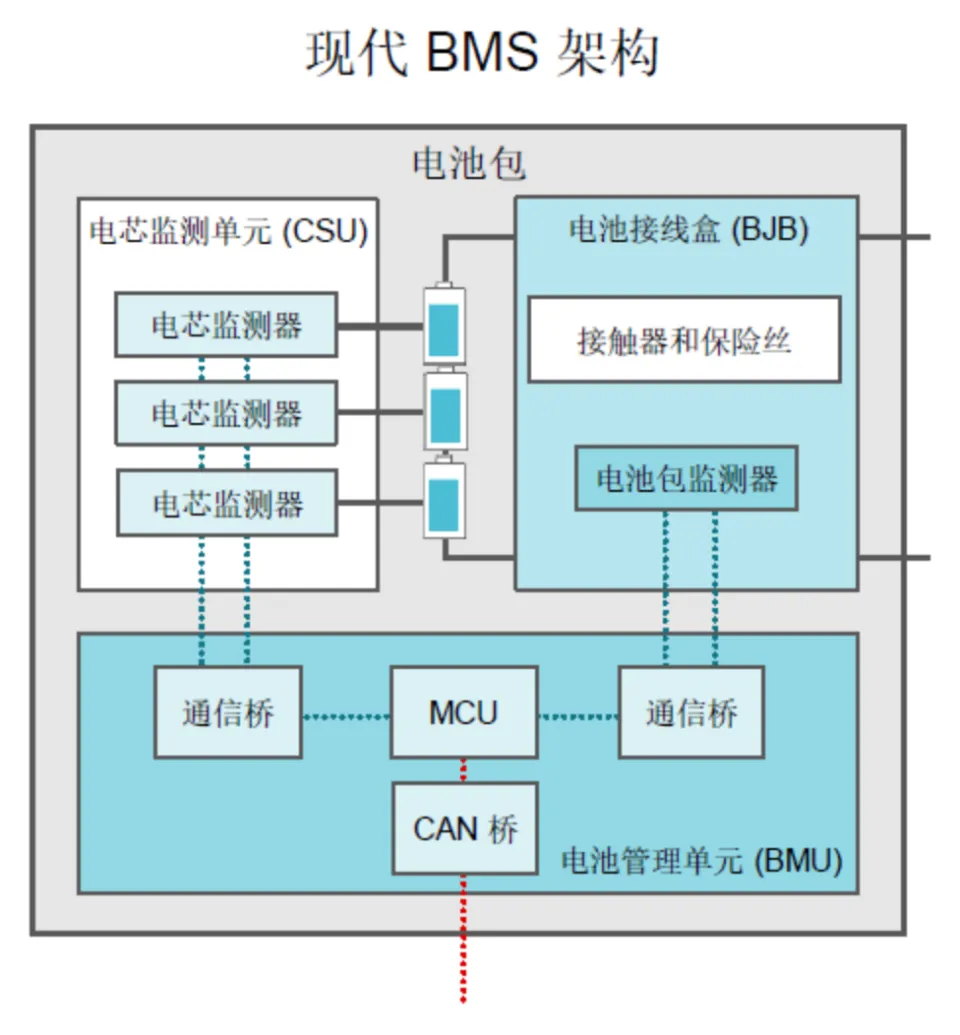

一、BSP总体架构（BMS标准分层）

BMS 软件采用严格分层架构，保证高内聚、低耦合、易维护、易移植：

plaintext

应用层（Application）

├── SOC/SOH 算法

├── 均衡控制

├── 保护策略（过压/欠压/过温/过流）

├── 故障诊断

------------------------------------------------

驱动层（BSP）

├── AFE驱动（电芯采集）

├── ADC驱动（总压/电流采样）

├── GPIO驱动（继电器/指示灯）

├── CAN驱动（整车/上位机通信）

├── Timer 驱动（定时采样/定时调度）

├── EEPROM/Flash 驱动（参数存储）

├── WDG看门狗（系统安全）

├── CLOCK系统时钟（时序基准）

------------------------------------------------

硬件层（MC+AFE+外设）

BSP 设计原则：

硬件无关化，易移植
无阻塞、可重入、线程安全
异常自检+故障上报
符合车规：ISO26262、MISRA C
采样精度、实时性优先

二、AFE 驱动（电芯电压 / 温度采集核心）

AFE（Analog Front End）是BMS最重要的外设，负责电芯电压、温度、均衡控制。

2.1 AFE通信接口类型

SPI接口

TI BQ76930/76952、ADI LTC6811
I2C接口

中低压小串数BMS
菊花链（Daisy Chain）

多串BMS主流（LTC6813、BQ79616）

车规多串BMS首选：菊花链

抗干扰强
布线少
支持16串～200串+

2.2 AFE 驱动核心功能

电芯电压采集
NTC温度采集
被动均衡控制
故障检测（过压/欠压/过温）
CRC校验（通信可靠性）

2.3 AFE驱动标准流程

plaintext

1. AFE硬件初始化（GPIO/SPI/菊花链）

2. 配置寄存器（采样速率/均衡使能）

3. 启动ADC转换

4. 读取电压数据

5. 读取温度数据

6. 读取故障状态

7. CRC 校验

8. 数据校准+滤波

9. 均衡开关控制

2.4 关键工程要点

必须带CRC校验

防止电磁干扰导致采样错误
采样时序严格控制

10ms～100ms可调
菊花链通信必须延时、同步、重试机制
均衡采用分时控制，防止过热
异常自动重启AFE

三、MCU片上外设驱动

3.1 ADC 驱动（总压、电流采样）

功能

电池总电压采样
电流采样

（分流器/霍尔传感器）
辅助电压采样（12V/5V/3.3V）

工作模式

DMA模式

（推荐，不占用CPU）
连续转换
扫描多通道

精度保障

12bit/16bit 高精度
硬件过采样
软件滑动平均滤波
基准电压校准

驱动流程

plaintext

ADC初始化→启动DMA转换→中断完成→数据滤波→应用层读取

3.2 GPIO驱动（继电器、指示灯、FET）

功能

主正/主负继电器控制
预充继电器
风扇/蜂鸣器
状态指示灯
高压接触器反馈检测

驱动要求

输出推挽/开漏可配置
输入上拉/下拉
电平防抖
故障状态实时读取
支持高优先级紧急关断

安全设计

上电
默认关闭所有输出
支持硬件互锁
故障时立即切断输出

3.3 CAN驱动（BMS核心通信）

功能

与整车VCU通信（CAN2.0B）
上报电压、电流、温度、SOC、故障
接收充电指令、预充指令

标准配置

波特率：500kbps/250kbps
ID标准：扩展帧（29bit）
中断接收+DMA发送
离线自动恢复
硬件滤波

BMS必实现机制

总线错误监测
离线重连机制
通信超时检测
重要数据双备份
周期发送（10ms/50ms/100ms/500ms）

3.4 Timer定时器驱动（系统心跳）

功能

系统时基（1ms滴答）
采样定时
触发
均衡定时控制
任务调度
延时函数

关键定时器

Systick Timer

系统心跳1ms
通用定时器

采样周期10ms
高级定时器

PWM（风扇/均衡）

设计规范

所有任务基于时间片
不使用软件死等延时
高精度、无漂移

四、EEPROM/Flash 读写驱动（参数存储）

4.1 功能

存储SOC校准值
存储电芯健康参数SOH
存储故障日志
存储配置参数（过压/欠压阈值）
存储序列号、生产信息

4.2 存储介质

片内Flash

程序存储+参数区
外置 EEPROM（I2C）

AT24C02/04/08/64
外置 SPI Flash

W25Q系列

4.3 驱动核心机制

磨损均衡

（延长寿命）
双区备份

（防止掉电损坏）
CRC校验
掉电保护
自动修复

4.4 标准读写流程

plaintext

读→校验CRC→正确则使用

写→擦除→写入→校验→回读确认

4.5 车规要求

至少保存10年数据
支持10万次擦写
异常掉电不丢失、不损坏

五、看门狗驱动（系统安全底线）

5.1 功能

防止程序跑飞、死循环、死机，保证系统故障后自动重启。

5.2 类型

独立看门狗IWDG

（推荐，时钟独立）
窗口看门狗WWDG

5.3 BMS喂狗策略

周期：500ms～1s
必须在主循环正常流程中喂狗
中断异常、采样异常禁止喂狗
故障保护后强制重启

5.4 安全机制

启动后无法关闭
一旦启动，必须定时喂狗
重启后记录复位原因

六、系统时钟配置（MCU心脏）

6.1 功能

为所有外设提供稳定时钟源，决定系统运行速度与精度。

6.2 BMS标准配置

外部晶振
8MHz/16MHz
系统时钟 48MHz/80MHz/100MHz
CAN时钟精准同步
ADC时钟确保采样精度

6.3 时钟树结构

plaintext

晶振→PLL倍频→AHB总线→APB1/APB2

→CAN时钟

→ADC时钟

→Timer时钟

6.4 异常处理

时钟失效自动切换内部时钟
监测时钟故障并上报

七、BSP驱动标准化API设计（可直接用于项目）

为了便于维护与移植，BMS必须提供统一API接口：

AFE

plaintext

void AFE_Init(void);uint8_t AFE_GetVoltage(uint16_t *voltBuf);
uint8_t AFE_GetTemp(uint16_t *tempBuf);
void AFE_SetBalance(uint8_t ch, uint8_t enable);

ADC

plaintext

void ADC_Init(void);float ADC_GetTotalVoltage(void);
float ADC_GetCurrent(void);

CAN

plaintext

void CAN_Init(void);void CAN_SendMsg(uint32_t id, uint8_t *data, uint8_t len);
uint8_t CAN_ReceiveMsg(CAN_MsgTypeDef *msg);

EEPROM

plaintext

void EEPROM_Init(void);uint8_t EEPROM_Write(uint16_t addr, uint8_t *data, uint16_t len);
uint8_t EEPROM_Read(uint16_t addr, uint8_t *data, uint16_t len);

WDG

plaintext

void WDG_Init(void);void WDG_Feed(void);

八、车规级BSP设计强制规范（ISO 26262）

所有驱动必须带错误返回值
所有通信必须带CRC校验
所有采样必须滤波+校准
所有输出必须安全默认态（关闭）
须监测电源、时钟、ADC、CAN、AFE 状态
代码遵循MISRAC2012
禁止使用全局变量随意修改
关键数据双备份、三校验

总结

BMS底层驱动（BSP）是整个系统的硬件抽象层与安全基石，包含：

AFE驱动

电芯采集精度
ADC/CAN/Timer/GPIO

系统实时控制
EEPROM/Flash

数据持久化
WDG/Clock

系统稳定性与安全性

高质量BSP必须满足：高精度、高实时、高可靠、强抗干扰、易维护、符合车规功能安全。

END
