基于.Net WinForm的节点编辑器纯GDI+绘制支持拖拽绘制节点
基于.Net WinForm的节点编辑器纯GDI+绘制支持拖拽绘制节点
项目简介
STNodeEditor 是一个轻量且功能强大的节点编辑器，基于WindowsForms 开发。它提供了一套完整的可视化编程框架，允许开发者通过拖拽连接节点的方式来构建数据处理流程。该项目受到Blender、GNURadio 和 Davinci Resolve 等专业节点编辑软件的启发，旨在为 .NET 开发者提供一个灵活、可扩展的节点式编程解决方案。
算法原理
核心架构设计
STNodeEditor 采用分层架构设计，主要包含以下核心组件：
-
1. STNode（节点基类） ：所有自定义节点的基类，提供节点的基本属性（位置、大小、标题、颜色等）和生命周期管理方法（OnCreate、OnDraw、OnSaveNode 等）。 -
2. STNodeEditor（节点编辑器） ：主控件，负责管理所有节点、连线、画布缩放/移动、事件处理等。 -
3. STNodeOption（节点选项） ：表示节点的输入/输出端口，支持单连接（圆形）和多连接（方形）模式，自动进行类型兼容性检查。 -
4. STNodeHub（节点集线器） ：内置特殊节点，用于分线、合并线路，支持动态添加/删除连接点。 -
5. STNodePropertyGrid（属性网格） ：与节点属性绑定，支持自动识别和显示节点的可配置属性。 -
6. STNodeTreeView（节点树视图） ：提供节点分类浏览和拖拽功能，支持按路径组织节点。

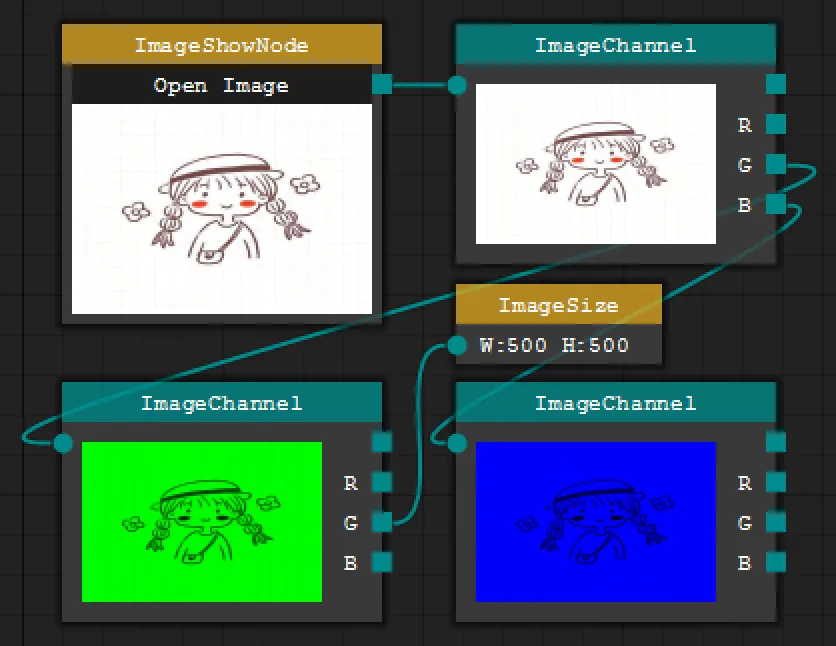

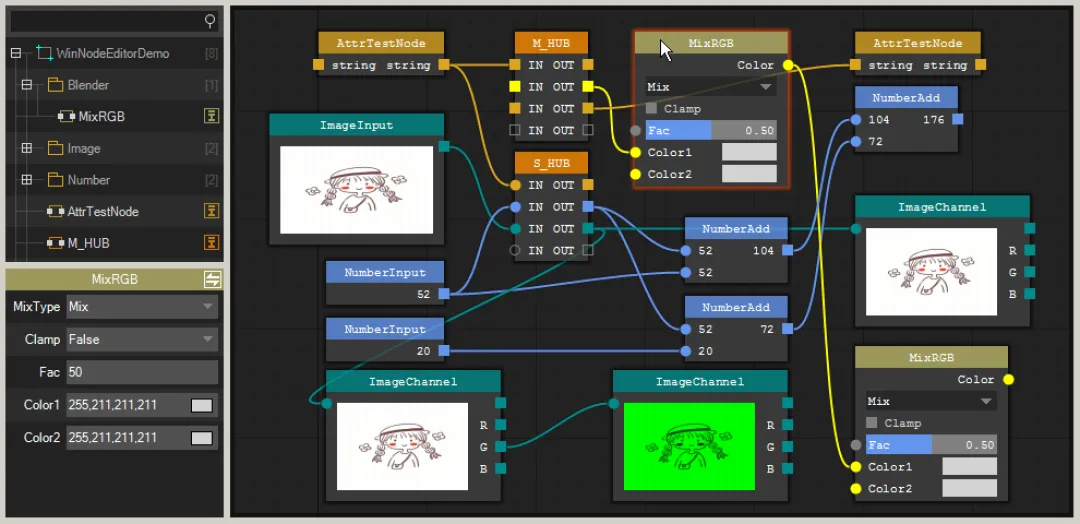

在这里插入图片描述
关键算法实现
1. 连线算法
-
• 类型兼容性检查 ：在连接两个节点时，自动检测数据类型是否兼容，防止不匹配的数据流。 -
• 环路检测 ：通过深度优先搜索（DFS）算法检测是否存在环形连接，避免无限循环。 -
• 重复连接检测 ：检查是否已存在相同源-目标的连接，防止重复连线。 -
• 曲线绘制 ：使用贝塞尔曲线算法绘制连线，支持曲度调节（Curvature 属性）。
2. 布局与渲染算法
-
• 自动布局计算 ：节点自动计算最佳尺寸（AutoSize），根据标题长度、选项数量和文本宽度动态调整大小。 -
• 磁铁吸附算法 ：移动节点时，自动吸附到其他节点的边界或网格线上，提高布局精度。 -
• 双缓冲渲染 ：使用双缓冲技术减少闪烁，提升绘制性能。 -
• 区域裁剪优化 ：只重绘发生变化的区域，提高渲染效率。
3. 事件处理机制
-
• 事件冒泡系统 ：鼠标事件（点击、悬停、拖拽）在节点层次中正确传递和处理。 -
• 状态管理 ：维护节点的选中、活动、悬停等状态，并触发相应事件。 -
• 异步操作 ：支持异步加载/保存画布，避免界面阻塞。
4. 数据持久化
-
• 二进制序列化 ：使用自定义二进制格式保存节点状态，包括位置、大小、连接关系、属性值等。 -
• 类型安全存储 ：为每个属性类型提供专门的序列化/反序列化处理器，确保数据完整性。 -
• 版本兼容性 ：支持向后兼容的文件格式，新版本可以打开旧版本保存的文件。
环境要求
开发环境
-
• 操作系统 ：Windows 7 及以上版本（推荐 Windows 10/11） -
• .NET Framework ：.NET Framework 4.6.1 或更高版本 -
• 开发工具 ：Visual Studio 2017 或更高版本（推荐 VS 2019/2022）
运行环境
-
• 客户端 ：Windows 操作系统 -
• .NET Framework ：.NET Framework 4.6.1 运行时 -
• 硬件要求 ： -
• CPU：Intel Core i3 或同等性能处理器 -
• 内存：2GB RAM（推荐 4GB） -
• 显卡：支持 DirectX 9 的显卡（用于硬件加速渲染）
安装步骤
方法一：从源码编译安装
-
1. 克隆项目 ： git clone https://github.com/DebugST/STNodeEditor.git
cd STNodeEditor -
2. 打开解决方案 ： -
• 使用 Visual Studio 打开 WinNodeEditorTest.sln解决方案文件 -
• 或者直接双击 WinNodeEditorTest.sln文件 -
3. 构建项目 ： -
• 在 Visual Studio 中选择 生成→重新生成解决方案 -
• 确保构建成功，没有错误 -
4. 获取编译结果 ： -
• 编译后的程序位于 WinNodeEditorDemo\bin\Debug\目录下 -
• 主要文件： WinNodeEditorDemo.exe和ST.Library.UI.dll
方法二：直接运行预编译版本
-
1. 下载预编译包 ： -
• 访问 GitHub Releases 页面下载最新版本 -
• 或者直接使用项目根目录下的 WinNodeEditorDemo.exe（如果已存在） -
2. 运行程序 ： -
• 双击 WinNodeEditorDemo.exe即可启动
运行步骤
启动程序
-
1. 双击 WinNodeEditorDemo.exe启动应用程序 -
2. 程序启动后会显示主界面，包含节点编辑器、节点树视图和属性网格
基本操作
创建节点
-
• 在节点树视图中找到需要的节点类型 -
• 将节点拖拽到编辑器画布中 -
• 或者通过代码方式添加： stNodeEditor1.Nodes.Add(new MyNode());
连接节点
-
• 点击源节点的输出端口并拖拽到目标节点的输入端口 -
• 系统会自动检查类型兼容性和环路问题 -
• 支持 Ctrl+拖拽进行快速复制节点
编辑节点
-
• 右键点击节点标题打开上下文菜单 -
• 在属性网格中修改节点属性 -
• 使用鼠标滚轮缩放画布（Ctrl+滚轮） -
• 中键拖拽移动画布
保存和加载
-
• 保存画布 ：点击工具栏的保存按钮或选择 文件→保存，保存为.stn格式文件 -
• 加载画布 ：点击工具栏的打开按钮或选择 文件→打开，加载之前保存的.stn文件
高级功能
自定义节点开发
-
1. 创建继承自 STNode的类 -
2. 在 OnCreate()方法中添加输入/输出选项 -
3. 重写 OnDrawBody()方法自定义节点外观 -
4. 重写 OnSaveNode()和OnLoadNode()方法实现数据持久化 -
5. 使用 STNodePropertyAttribute标记属性，使其在属性网格中显示
节点属性配置
-
• 在节点类中使用 [STNodePropertyAttribute]特性标记需要在属性网格中显示的属性 -
• 支持基本类型（int、float、double、bool、string、enum）及其数组 -
• 可以自定义属性描述器（STNodePropertyDescriptor）支持复杂类型
注意事项
使用注意事项
-
• 节点命名规范 ：节点标题应简洁明了，避免使用特殊字符 -
• 类型匹配 ：连接节点时确保数据类型兼容，否则连接会被拒绝 -
• 环路避免 ：避免创建可能导致无限循环的节点连接 -
• 性能优化 ：大量节点时建议关闭网格显示（ShowGrid = false）以提高性能 -
• 内存管理 ：及时释放不再使用的节点，避免内存泄漏
开发注意事项
-
• 构造函数要求 ：自定义节点必须提供空参数构造函数，否则无法通过反射创建 -
• 线程安全 ：所有 UI 操作必须在主线程中执行，使用 Invoke()或BeginInvoke()处理跨线程调用 -
• 资源释放 ：重写 Dispose()方法释放 GDI+ 资源（如 Image、Pen、Brush 等） -
• 异常处理 ：在 OnSaveNode()和OnLoadNode()中添加适当的异常处理，避免数据损坏
常见问题解决
连接失败
-
• 检查数据类型是否兼容 -
• 检查是否已存在相同连接 -
• 检查是否形成环路 -
• 查看状态栏提示信息
渲染异常
-
• 确认 .NET Framework 版本是否正确 -
• 尝试禁用硬件加速： this.SetStyle(ControlStyles.OptimizedDoubleBuffer, false); -
• 检查自定义绘制代码是否有异常
性能问题
-
• 减少节点数量或简化节点外观 -
• 关闭不必要的视觉效果（网格、边框、磁铁效果） -
• 使用 CanvasScale控制缩放级别
文件夹结构介绍
STNodeEditor/
├── .gitignore # Git 忽略文件配置
├── LICENSE # MIT 开源许可证
├── README.md # 项目原始 README 文件
├── README2.md # 本项目文档（当前文件）
├── WinNodeEditorTest.sln # Visual Studio 解决方案文件
├── WinNodeEditorTest.suo # Visual Studio 用户选项文件
├── docs/ # 项目文档
│ ├── css/ # CSS 样式文件
│ ├── images/ # 文档图片资源
│ ├── js/ # JavaScript 脚本
│ ├── api.html # API 文档
│ ├── doc_cn.html # 中文文档入口
│ ├── doc_en.html # 英文文档入口
│ ├── index.html # 文档首页
│ ├── tutorials_cn.html # 中文教程文档
│ └── tutorials_en.html # 英文教程文档
├── ST.Library.UI/ # 核心库项目
│ ├── NodeEditor/ # 节点编辑器核心代码
│ │ ├── FrmNodePreviewPanel.cs # 节点预览面板
│ │ ├── FrmSTNodePropertyInput.cs # 节点属性输入窗体
│ │ ├── FrmSTNodePropertySelect.cs # 节点属性选择窗体
│ │ ├── STNode.cs # 节点基类
│ │ ├── STNodeAttribute.cs # 节点特性类
│ │ ├── STNodeCollection.cs # 节点集合类
│ │ ├── STNodeControl.cs # 节点控件基类
│ │ ├── STNodeControlCollection.cs # 节点控件集合类
│ │ ├── STNodeEditor.cs # 节点编辑器主控件
│ │ ├── STNodeEditorDataType.cs # 节点编辑器数据类型
│ │ ├── STNodeEditorPannel.cs # 节点编辑器面板
│ │ ├── STNodeHub.cs # 节点集线器
│ │ ├── STNodeOption.cs # 节点选项类
│ │ ├── STNodeOptionCollection.cs # 节点选项集合类
│ │ ├── STNodePropertyAttribute.cs # 节点属性特性
│ │ ├── STNodePropertyGrid.cs # 节点属性网格
│ │ └── STNodeTreeView.cs # 节点树视图
│ ├── Properties/ # 项目属性
│ │ └── AssemblyInfo.cs # 程序集信息
│ ├── bin/Debug/ # 编译输出目录
│ │ ├── ST.Library.UI.dll # 核心库 DLL
│ │ └── ST.Library.UI.pdb # 调试符号文件
│ └── ST.Library.UI.csproj # 核心库项目文件
└── WinNodeEditorDemo/ # 示例演示项目
├── Blender/ # Blender 相关节点
│ ├── BlenderMixColorNode.cs # Blender 混合颜色节点
│ ├── FrmEnumSelect.cs # 枚举选择窗体
│ ├── STNodeCheckBox.cs # 复选框节点控件
│ ├── STNodeColorButton.cs # 颜色按钮节点控件
│ ├── STNodeProgress.cs # 进度条节点控件
│ └── STNodeSelectBox.cs # 选择框节点控件
├── ImageNode/ # 图像处理节点
│ ├── ImageBaseNode.cs # 图像基础节点
│ ├── ImageChannelNode.cs # 图像通道节点
│ └── ImageInputNode.cs # 图像输入节点
├── NumberNode/ # 数值处理节点
│ ├── NumberAddNode.cs # 数值加法节点
│ ├── NumberInputNode.cs # 数值输入节点
│ └── NumberNode.cs # 数值基础节点
├── Properties/ # 项目属性
│ ├── AssemblyInfo.cs # 程序集信息
│ ├── Resources.Designer.cs # 资源设计器
│ ├── Resources.resx # 资源文件
│ ├── Settings.Designer.cs # 设置设计器
│ └── Settings.settings # 应用设置
├── bin/Debug/ # 编译输出目录
│ ├── ST.Library.UI.dll # 核心库引用
│ ├── WinNodeEditorDemo.exe # 主程序
│ └── WinNodeEditorDemo.pdb # 调试符号文件
├── AttrTestNode.cs # 属性测试节点
├── CalcNode.cs # 计算节点
├── EmptyOptionTestNode.cs # 空选项测试节点
├── Form1.Designer.cs # 主窗体设计器
├── Form1.cs # 主窗体逻辑
├── Form1.resx # 主窗体资源
├── Program.cs # 程序入口
├── STNodeHub.cs # 节点集线器（示例）
├── ToolStripRendererEx.cs # 工具栏渲染器
└── WinNodeEditorDemo.csproj # 示例项目文件
