煤矿井下低压两相短路电流 Excel 计算表,直接套用!

      做煤矿井下机电技术管理，两相短路电流计算是低压供电系统保护整定的核心工作。馈电开关、磁力启动器的短路保护动作值校验，必须依靠短路电流数值；手工分段计算电缆电阻、电抗，叠加变压器阻抗，公式繁琐极易算错，每次做供电设计、隐患排查、机电标准化资料都要耗费大量时间。

      今天给大家分享一套井下低压电动机接线端两相短路电流 Excel 自动简便计算程序，专为煤矿井下 1140V/660V 低压供电系统打造，多段电缆串联阻抗自动叠加，输入基础参数一键算出末端两相短路电流，大大减少现场技术员的计算工作量。

表格功能介绍

📌 左侧：变压器参数区

手动录入变压器容量 (kVA)、变压器阻抗百分值（铭牌上的 Uk%）、变压器二次侧电压，表格会自动换算变压器阻抗。

填写规则：1140V 系统二次侧电压填1.2；660V 系统填0.693。

📌 中间：多段电缆参数区

按供电线路顺序，依次录入每一段电缆的截面、电缆长度。

表格内置电缆单位长度电阻、电抗参数，输入长度后自动生成本段电缆 R、X；多段电缆自动累加总电阻 ΣR、总电抗 ΣX，不用手动相加。

📌 右侧：短路计算结果区

自动汇总变压器 + 全部电缆的总阻抗，直接输出电动机接线端子处两相短路电流值 Id²。

计算结果可直接用于：开关短路保护整定校验、供电系统可靠性验算、机电安全技术资料编制。

本次示例参数

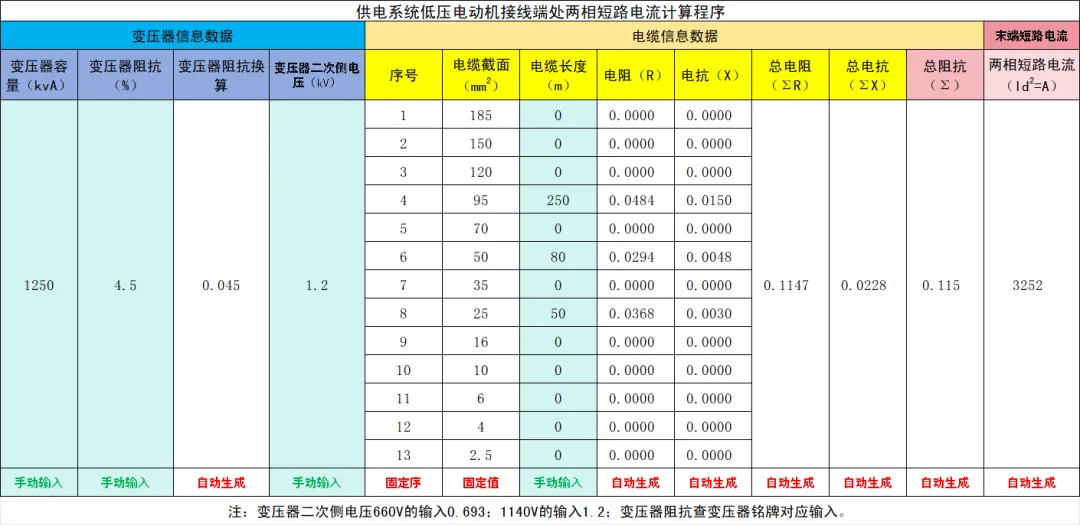

变压器：1250kVA，阻抗 4.5%，二次电压 1.2（1140V 系统）

供电线路：95mm² 电缆 250m + 50mm² 电缆 80m + 25mm² 电缆 50m

表格自动计算：总电阻 0.1147Ω，总电抗 0.0228Ω，总阻抗 0.115Ω，末端两相短路电流 3252A
