【信号显示】黄闪黄电路(A-B)分析说明
黄闪黄电路(A-B)分析说明
如下图2所示为黄闪黄第一部分电路，当开放黄闪黄信号时，联锁机驱动XSJ吸起;
图2
电路1：KZ→XSJ11-12→SNJ13-11→R11-2→SNJ1-2→KF(此为SNJ励磁电路)。
电路2：KZ→XSJ11-12→SNJ13-11→对C1进行充电→SNJ4-3→KF(此为充电电路)。
在电路1的条件构成时，由于电通过了SNJ1-2线圈，SNJ暂时励磁吸起，SNJ吸起后切断电路1。在实现电路1的同时，电路2中的条件满足了对1000uf/50V的C1进行充电。在SNJ吸起后切断电路1时，C1 进行缓放，缓放结束时SNJ落下，SNJ落下后电路1开始重新通电励磁使其重复吸起，如此反复直到联锁机停止驱动XSJ使其落下时电路1也随着缓放结束而停止，到此整个黄闪黄的动作也结束。

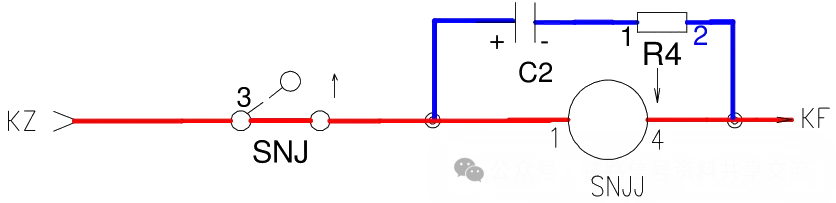

第二部分电路如下图3所示:
图3
当第一部分里电路1使SNJ吸起时，使如图3红色部分电路3：KZ→SNJ31-32→SNJJ1-4→KF接通，SNJJ随即励磁吸起，此电路接通同时KZ电源通过KZ→SNJ31-32→C2→R41-2→KF对C2进行充电，当第一部分里的电路2缓放结束SNJ落下时C2开始对SNJJ放电并使其保持吸起状态。R4为200Ω固定电阻，继电器和SNJ同为无极1700型继电器，使C2整个缓放电路里的放电时总阻值总是要比C1在任何情况下的放电时电路总阻值要大(后面将对C1放电电路具体讲解)，根据充放电公式T=RC*Ln[(V1-V0)/(V1-Vt)]可知SNJJ可缓放时间总是要比SNJ要长。因而SNJJ能在SNJ不停的吸起落下过程中总是保持吸起状态。直到联锁机停止驱动XSJ，SNJ缓放结束并落下，SNJJ缓放完成后即落下。
第三部分电路如下图4所示;
图4
第三部分就是我们前面讲到的A→B电路，为插入进站信号机1U点灯电路的部分，此部分电路直接串联进信号机1U的点灯电路，XJZ要从01-2进并从01-3出再到1U点灯单元Ⅰ次侧。根据前面第一、二部分内容，在黄闪黄过程中联锁机持续驱动XSJ吸起，使SNJ保持在吸起→落下→吸起→落下的持续状态，由于SNJJ的缓放时间总是比SNJ要长，所以在SNJ的持续动作中SNJJ始终保持吸起状态。如上图红色部分为SNJ吸起时A→B电路直接通过的状态，此时电路为XJZ→01-2→SNJJ21-22→XSJ21-22→SNJ51-52→01-3，电路阻值较小，1U灯压正常，灯光正常明亮。上图蓝色部分为SNJ落下A→B电路过电阻的状态，此时电路为XJZ→01-2→SNJJ21-22→XSJ21-22→R31-2→01-3，XJZ绕经R3至1U点灯变压器，使1U点灯变压器Ⅰ次侧灯压降低，灯光暗淡。随着SNJ吸起→落下→吸起的持续动作，1U灯光也将随着明亮→暗淡→明亮持续闪动变化。
