DGUS软件里“显示图标”怎么用？变量图标显示控件一文讲透

T5L 开发第 7 讲 · 显示图标系列①：一个值，换一张图

做设备界面，光有文字和数字还不够。运行状态、故障报警、档位高低，用一盏“灯”或一个“图标”来表示，比文字直观十倍，客户一眼就懂。

经常有工程师问我：袁工，DGUS 里怎么用图标显示状态？怎么做一个会变的指示灯？ 今天开一个新系列——「显示图标系列」，把 DGUS 里所有“按变量值换图标”的控件，一个一个拆开讲。这一篇先讲最基础、最常用、也是其它图标控件的地基：变量图标显示控件（类型码 0x00）。

一句话先记住：“显示图标”类控件的本质都一样——按变量地址里的“值”，显示对应编号的那张图。你把图标做成一套编号（0号灰、1号绿、2号红…），单片机往地址里写 0、1、2，屏上就自动换图。会了这个，状态灯、档次、报警全搞定。

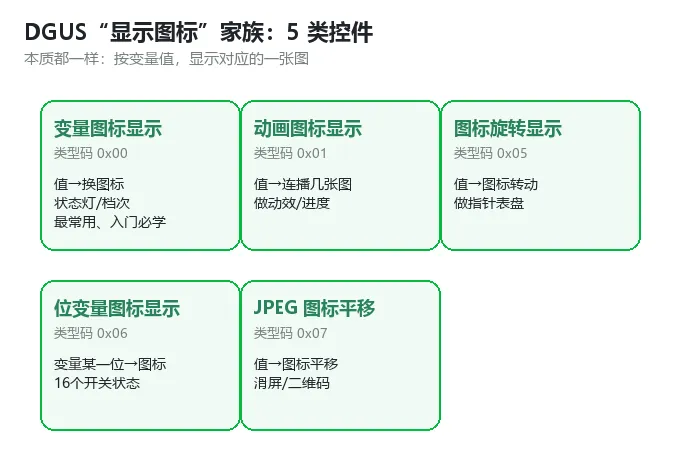

一、先认全：DGUS 里 5 类“显示图标”控件

它们都长在“显示图标”这个家族里，区别只在于“值”怎么变成“图”：

• 变量图标显示 0x00
  （本篇主角）：值=几，就显示第几号图标。做状态灯、档位最常用。
• 动画图标显示 0x01
  ：值变化就连续播几张图，做转动、进度动效。
• 图标旋转显示 0x05
  ：值映射成角度，图标跟着转，做指针表盘。
• 位变量图标显示 0x06
  ：变量的某一位=1 就显示图标，一个变量管 16 个开关。
• JPEG 图标平移 0x07
  ：值让一张图平移，做滑屏、二维码等。

本系列后面每篇拆一个（动画、旋转、位变量、平移），今天先把地基 0x00 吃透。

二、变量图标显示控件：软件里怎么配

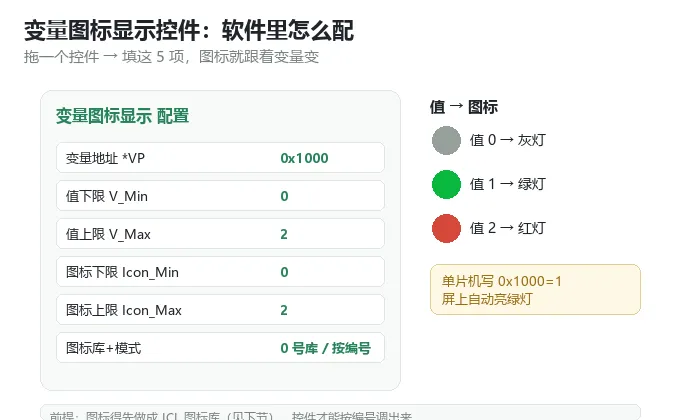

在 DGUS 软件里拖一个“变量图标显示”控件，关键就填这 5 项（下面这张图就是软件配置的样子）：

它怎么算：屏读到变量值 V，就显示编号为 Icon_Min + (V - V_Min) 的那张图。例：V_Min=0、Icon_Min=0、V=2 → 显示 2 号图标。值超范围则不显示。

三、前提必会：图标得先做成“图标库 ICL”

控件能“按编号调图”，前提是图标已经做成了 ICL 图标库——这是新手最容易卡的一步。流程不复杂：

1. 把你要的图（灰灯、绿灯、红灯…）做成同尺寸的 BMP，按 0、1、2… 编号命名；
2. 在 DGUS 软件里用“图标”/“ICL 生成”功能把这些 BMP 导进去，生成 *.ICL 图标库文件（注意：ICL 必须用迪文工具生成，不能直接把 JPG 丢进去）；
3. 把 ICL 下载进屏（放进 SD 卡 DWIN_SET，和 14.BIN 一起烧录）；
4. 控件里“图标库”选到这个库，控件就能用 0、1、2 号调出对应图了。

⚠ 一个库最多放 6.4 万张图标，足够用；DGUS2 内核建议用 V7.623 以上工具生成 ICL，避免版本不兼容。

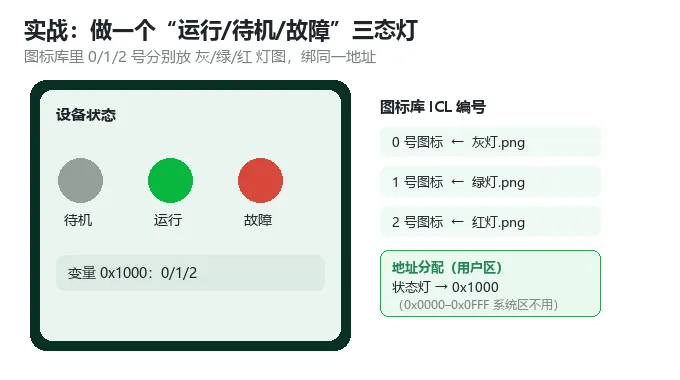

四、实战：做一个“待机/运行/故障”三态灯

假设设备有三种状态，我们用一个变量图标灯来表示。完整做法：

• 图标库里：0 号=灰灯、1 号=绿灯、2 号=红灯（三张 BMP 生成 ICL）；
• 变量图标控件：绑地址 0x1000，V_Min/Icon_Min=0，V_Max/Icon_Max=2；
• 单片机配合：待机时写 0x1000=0、运行写 =1、故障写 =2。

写一帧就行（默认 115200、8N1，前两篇讲过的写变量帧）：
5A A5 05 82 10 00 00 01 → 屏上亮绿灯（运行）。

五、系列预告：显示图标，一个控件一篇

这篇把地基 0x00 讲透了。按“每个控件（指令）单独一篇”的节奏，这个系列接着是：

六、新手最常踩的 4 个坑

你用图标显示时卡过哪一步？是做 ICL 图标库、还是地址/编号对不上？评论区说说，我下一篇就拆你最关心的那个控件。
