AI infra 学习记录(2):从 LayerNorm 算子熟悉常见的算子优化方法
一个公式、四个版本，记录我第一次把一个 CUDA 算子从"能跑"写到"逼近带宽上限"的全过程。
0. 为什么拿 LayerNorm 练手
最近在学习 CUDA 算子优化，我决定先找一个"小而全"的算子，最后选中了 LayerNorm。它的公式只有一行：
说白了就两步：先做 reduce 算出均值和方差，再乘 γ 加 β 做仿射。
选它的原因是麻雀虽小、五脏俱全：
有一次归约（算 sum 和 sumsq，reduction）； 有一段逐元素操作（仿射，天然适合向量化）； 而且它是典型的 memory-bound 算子——时间花在搬数据上，而不是花在计算上。
在它身上能练到的东西，基本就是所有 memory-bound 算子（各种归一化、激活、逐元素 op）的通用套路。
1. 写 kernel 之前，我先学会判断算子是哪种 bound
这是我这次学习印象最深的一点。以前我写 CUDA 的习惯是"先写了再说，跑出来看快不快"，而这次学到的第一件事是：动笔之前先算算术强度。
1.1 算术强度（Arithmetic Intensity）
这个算术强度表示每搬一个字节的数据，能摊到多少浮点计算，这是判断是 compute bound 还是 memory bound 的重要指标之一。
1.2 Roofline 模型和 ridge point

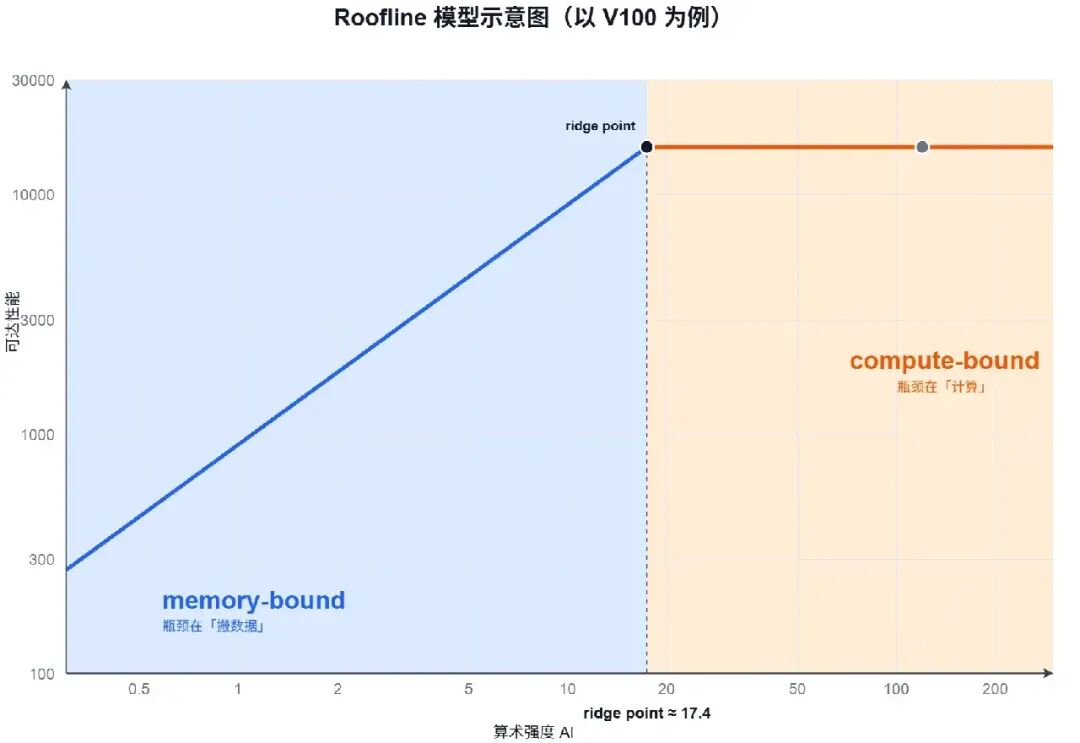

Roofline 模型是一条先上升、后封顶的折线，折点就是 ridge point：左边是 memory-bound 区，右边是 compute-bound 区。
图 1：Roofline 模型示意图
我查了手上两张卡的参数：
每元素约 7 FLOPs、8 Bytes（读一次写一次），AI≈0.87。在两张卡上都远在 ridge point 左边。这一步算完，我就明确了优化方向：想尽办法更快地搬字节，而不是去做更多计算并行。
现在回头看，这一步要是跳过，后面很可能白费力，方向错了其他都是白搭。
2. 四个版本的迭代过程
我一共写了四版，基本是一个版本解决一个当时最明显的问题。
2.1 v1：照 CPU 思路直译的一版
第一版我基本是按照写串行循环的思路写的，一个 block 只起一个线程，让它把一整行扫两遍：
// 启动配置：layernorm_v1<<<rows, 1>>>__global__ void layernorm_v1(float *input, float *output, float *gamma, float *beta, int rows, int cols, float eps) { int r = blockIdx.x; // 第 r 行 float sum = 0.f, sumsq = 0.f; for (int i = 0; i < cols; i++) { // 第一遍：算 sum / sumsq float x = input[r * cols + i]; sum += x; sumsq += x * x; } float mean = sum / cols; float var = sumsq / cols - mean * mean; float inv_std = rsqrtf(var + eps); for (int i = 0; i < cols; i++) { // 第二遍：归一化 + 仿射 float x = input[r * cols + i]; output[r * cols + i] = (x - mean) * inv_std * gamma[i] + beta[i]; }}功能是对的，但我算了一下 occupancy（以V100为例），只有 1.56%。一个 SM 理论上最多驻留 64 个 warp，我只给了它 1 个。换句话说，GPU 赖以隐藏延迟的海量线程切换完全没发生，绝大部分硬件在空转。
2.2 v2：把归约并行化，用上 shared memory
第二版让一个 block 的 256 个线程一起算同一行：每个线程先用 block-stride 的方式累加自己负责的部分，再把局部和写进 shared memory，最后做树状归约。
// 启动配置：layernorm_v2<<<rows, 256>>>__shared__ float s_sum[BLOCK_DIM];__shared__ float s_sumsq[BLOCK_DIM];float l_sum = 0.f, l_sumsq = 0.f;for (int i = tid; i < cols; i += blockDim.x) { // block-stride 分片 float x = input[r * cols + i]; l_sum += x; l_sumsq += x * x;}s_sum[tid] = l_sum; s_sumsq[tid] = l_sumsq;__syncthreads(); // 等所有线程写完for (int offset = blockDim.x / 2; offset > 0; offset >>= 1) { if (tid < offset) { s_sum[tid] += s_sum[tid + offset]; s_sumsq[tid] += s_sumsq[tid + offset]; } __syncthreads(); // 每轮归约后都要同步}occupancy 直接拉到 100%。但写完我注意到，归约每一轮都有一个 __syncthreads()，一共要同步 log2(256)=8 次。这让我开始琢磨：这部分同步开销能不能省掉？
2.3 v3：warp shuffle，warp 内不动 shared memory
查资料时我发现了 __shfl_down_sync：同一个 warp 内的 32 个线程可以直接交换寄存器里的值，既不需要 shared memory，也不需要显式同步（warp 内天然锁步），这样就可以直接通过寄存器完成 warp 内归约。
// warp 内归约：32 个线程 → 1 个值，只需 5 步#pragma unrollfor (int offset = warpSize>>1; offset > 0; offset >>= 1) { l_sum += __shfl_down_sync(0xffffffff, l_sum, offset); l_sumsq += __shfl_down_sync(0xffffffff, l_sumsq, offset);}于是流程变成：先在每个 warp 内部用 shuffle 归约成 1 个值，再把各 warp 的结果写进 shared memory，只在跨 warp 这一步做一次同步。__syncthreads() 从 8 次降到了 1 次，相应地性能也会有一定的提高。
这里还踩了一个小坑：我一开始习惯性地在 shuffle 外面套了 if (tid < offset) 的边界判断，这是 shared memory 归约那里带过来的习惯，但在 shuffle 上会出事。__shfl_down_sync 它要求 mask 里的全部 lane 同时执行到这条指令，第一个参数0xffffffff明确要求 warp 里面全部 32 个 lane 都执行到这条指令、一起完成交换，外面一旦套上if，实际只有部分 lane 执行，其余 lane 根本不来汇合，参与的 lane 会一直等下去，这样导致的后果就是——轻则归约结果失误，重则整个 warp 直接卡死。
正确的做法就是让所有的 lane 都调用，越界的 lane 会返回自己的值，但树状归约的正确结果最终只会落在 lane0 上，其余的 lane 值我们根本不读取，所以它们返回什么都不影响，这也正是 shuffle 归约和 shared memory 归约最不一样的地方。
2.4 v4：float4 向量化，这一版才真正开始打带宽
v2、v3 其实都在优化归约这一小块，但 LayerNorm 是 memory-bound，时间大头在搬数据上。真正冲着带宽去的，是 v4。
思路是让一个线程一次读一个 float4（16 字节即4个连续的float）而不是一个 float（4 字节）。
为什么这对memory-bound算子有用？关键在指令数：
标量版里，一个线程假如要处理 4 个元素，就得发 4 条 load，写回时还要发 4 条 store，每条都要走一遍取指、译码、发射、地址计算，循环本身也有分支和自增开销。 换成 float4后，同样 4 个元素只需要 1 条宽 load，写回 1 条宽 store，处理同样数据的访存指令数直接降到 1/4，线程每趟循环搬的字节数也从 4B 变成 16B。
这里要把一个容易出错的点讲清楚：当访问连续且对齐的时候，warp 里 32 个线程的请求本来就会被硬件合并，float4并不会让 DRAM 少取字节，它真正省下来的，是访存指令的条数，以及数据量小时本来摊不薄的那部分固定开销。核心代码如下：
int vec_cols = cols / 4; // 这一行有几个 float4const float4 *x4 = reinterpret_cast<const float4 *>(input + r * cols);float4 *y4 = reinterpret_cast<float4 *>(output + r * cols);// 第一遍：一次读一个 float4，把 4 个分量展开累加float l_sum = 0.f, l_sumsq = 0.f;for (int i = tid; i < vec_cols; i += blockDim.x) { float4 v = x4[i]; l_sum += v.x + v.y + v.z + v.w; l_sumsq += v.x*v.x + v.y*v.y + v.z*v.z + v.w*v.w;}// ...（归约、求 mean/inv_std 同 v3）...// 第二遍：归一化 + 仿射，同样一次处理一个 float4for (int i = tid; i < vec_cols; i += blockDim.x) { float4 x = x4[i], g = g4[i], b = b4[i], o; o.x = (x.x - mean) * inv_std * g.x + b.x; o.y = (x.y - mean) * inv_std * g.y + b.y; o.z = (x.z - mean) * inv_std * g.z + b.z; o.w = (x.w - mean) * inv_std * g.w + b.w; y4[i] = o;}

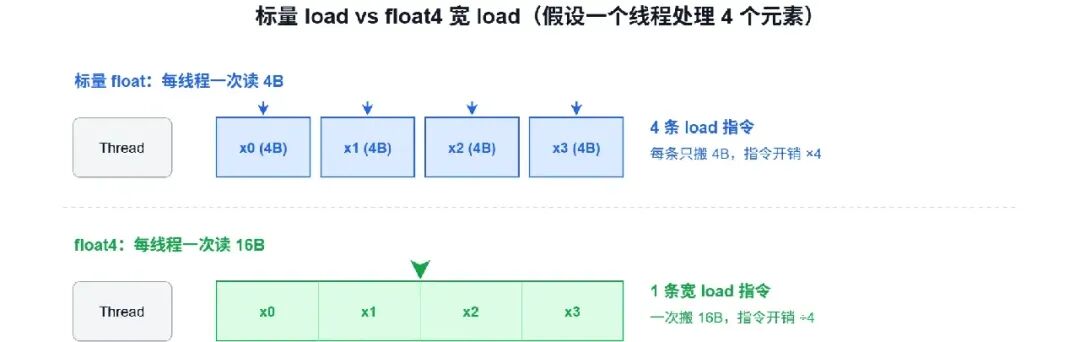

图 2：标量访存与 float4 向量化访存指令对比
3. 一些理解与收获
如果说前面四个版本是"照着套路走"，那真正让我觉得学到东西的，是跑完实验后被数据纠正的几个认知。
3.1 float4
写 v4 之前，我以为向量化是无脑提速的大杀器，结果实测被教育了：
cols=256：标量版带宽只跑到峰值的 57%，换成 float4 后到 79%，提升明显（V100）；cols=1024：float4 的提升幅度不大（V100），甚至略慢（3080Ti）。
我后来的理解是：float4 的红利，取决于标量版离带宽上限有多远。 每线程搬的数据太少、带宽没打满时，向量化有用；标量版本来就已经把带宽吃得差不多了，再向量化就只剩副作用。这个结论，比"float4 能提速"这个结论本身重要得多。
3.2 occupancy
v2/v3/v4 的 occupancy 都是 100%，但性能仍然有差别。这说明 occupancy 拉满只是"拿到了继续优化的门票"：
occupancy 低（如 v1）→ 一定慢，硬件在空转； occupancy 拉满 → 之后拼的，就是每个活跃线程单位时间搬了多少字节。
我以前会把 occupancy 当成优化的终点，现在更愿意把它当成一个"不达标就不用看别的"的门槛。
3.3 手算指标
我本来想全程靠 ncu（Nsight Compute）看指标，但消费卡和云主机经常会锁性能计数器，很多环境根本用不了。被逼无奈之下，我学会了手算这几个指标（以 V100 为例）：
有效带宽 = 实际搬运的字节数 ÷ kernel 时间； 带宽占比 = 有效带宽 ÷ 峰值带宽； AI = FLOPs ÷ Bytes； occupancy 上限 = min(2048/blockDim, 65536/(regs×blockDim), 32)×blockDim÷最大线程数。
寄存器数可以通过编译选项 -Xptxas -v 拿到。把这一套算下来，不依赖任何可能被锁的工具，心里对 kernel 的状态就有底了。
3.4 同一份代码，在不同卡上表现不一样
我把 v3/v4 在 V100 和 3080 Ti 上都跑了一遍，为了公平，固定配置 rows=65536，cols=1024，直接对比 v4 相对 v3 的耗时，结果出了一个我一开始以为是代码 bug 的现象：
同一份代码、同样的输入，一张卡上float4小幅领先，另一张卡上却拖后腿。我猜想的原因如下：
在没有带宽红利的情况下， float4展开会多占寄存器、改变指令调度，这部分是赚还是亏，取决于目标架构的编译器和微架构。V100(sm_70) 上它恰好赚一点点，3080Ti(sm_86) 上，连续标量访问的合并已经足够高效，float4的额外展开反而净亏。
我的体会是：判断 bound、盯带宽、一个版本解决一个瓶颈这套方法论是跨卡通用的；但具体到"float4 到底快不快、block 开多大"，必须在目标卡上实测。 这也是为什么发布时要为不同架构分别生成 SASS：
# 为 V100(sm_70) 和 3080Ti(sm_86) 分别生成原生 SASSset(CMAKE_CUDA_FLAGS "${CMAKE_CUDA_FLAGS} -gencode arch=compute_70,code=sm_70 -gencode arch=compute_86,code=sm_86")4. 下一步
单算子调到79%（cols=256 float4）左右的带宽占比，我感觉常规手段基本到头了。接下来打算往两个方向走：
寄存器缓存 x：现在归一化和仿射会把 x 读两遍（第二遍大概率命中 L2，没回 DRAM）。如果把 x 先读进寄存器，第二遍直接从寄存器取，能再省一点 L2 带宽和访存指令。 kernel 融合（可能翻倍的方向）：LayerNorm 前后往往连着其他算子，融合后中间结果不用写回 DRAM 再读出来——这是唯一能真正砍掉 DRAM 流量的手段，带宽占比才有可能继续往 85% 以上走。
5. 小结
这次写下来，我脑子里算子优化的流程基本成型了：
先算清楚算子是 memory-bound 还是 compute-bound，把精力花在真正的瓶颈上；一次只改一个地方，用手算的指标而不是"感觉"，去验证每一步到底有没有用。
对我来说，这套思考方式比"学会了 LayerNorm 怎么写"要重要得多。
