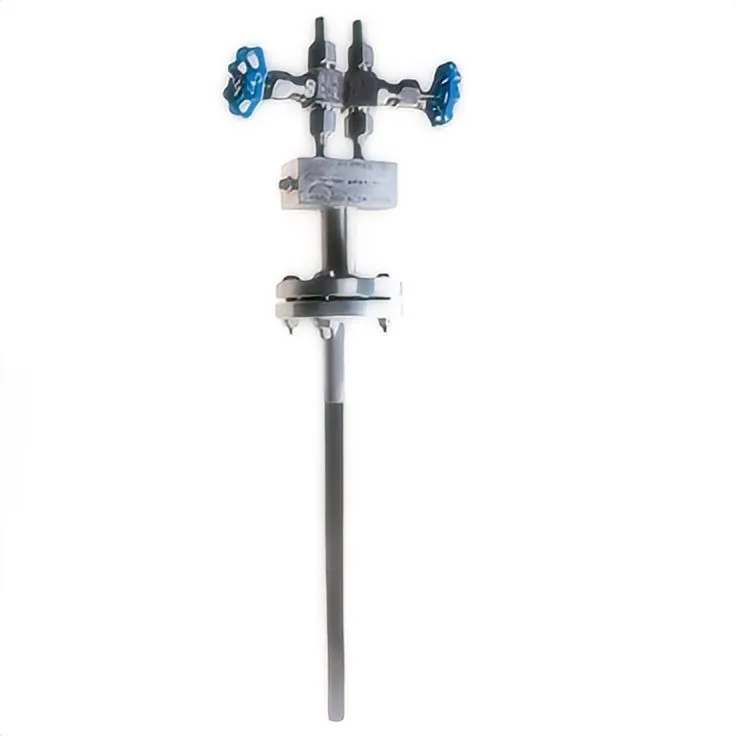

夜雨聆风探针式流量计因其高精度、非侵入式测量等特点，在工业流量测量中应用广泛。为确保测量准确性和设备稳定性，需遵循以下安装指南：
一、安装前准备
1.确认流量计类型与选型
根据介质性质（如导电性、腐蚀性、温度、压力）、管径大小及测量精度要求，选择合适的探针式流量计类型（如电磁式、超声波式、热式等）。
2.检查流量计参数
确认流量计的量程、精度、通信接口等参数是否满足实际需求。例如，测量高温蒸汽时需选择耐高温材质的传感器。
3.准备安装工具
包括扳手、螺丝刀、清洁工具（如砂纸、酒精）、管道切割工具、角磨机等。若需焊接安装座，需准备电焊设备及防护用品。
4.清理管道
安装前彻底清除管道内的杂物、锈迹、油污等，避免影响测量精度。可通过高压气体吹扫或化学清洗实现。
5.确认管道直线段
安装位置前后需保证足够的直线段长度，以减少流动扰动。一般建议：
①上游直管段长度：10-20倍管径（如测量气体时需更长的上游直管段）。
②下游直管段长度：5-10倍管径。
③若直管段不足，可加装流量稳定器或整流器，但需注意可能增加压力损失。
二、安装位置选择
1.远离干扰源
①避免安装在弯头、阀门、泵等可能引起流体湍流的设备附近。
②远离电磁干扰源（如高压电缆、电动机、变压器等），至少保持0.6-1.0米距离。
2.考虑环境因素
①安装位置应避免温度、湿度、振动等环境因素对流量计性能的影响。例如，避免阳光直射或雨淋，防止仪表外壳老化。
②若安装在振动较大的管道上，需采取加固措施（如加装减震装置）。
3.流体流向与方向
①确保流量计的箭头指向与流体流动方向一致，避免反向安装。
②垂直安装时，流体应自下而上流动，以防止气泡积聚在传感器内。
③水平安装时，传感器应位于管道侧面，避免沉积物或气泡影响测量。
4.避免极端位置
①传感器不能安装在管道的最高点（易积聚气泡）或最低点（易沉积污垢）。
②对于开口或半满管的管道，流量计应安装在U型管段处。
三、具体安装步骤
1.确定安装点与打磨管道
①根据流量计要求，在管道上确定探头的安装位置。水平管道应选择中部，避免顶部（气泡）和底部（污垢）。
②在安装点周围±100mm范围内，用角磨机、砂纸等工具将管道打磨至光亮、光滑、无腐蚀，确保光泽度均匀、无起伏。
2.焊接安装座（如需）
①若采用法兰连接，需在管道上焊接带有外螺纹的底座，并安装1寸不锈钢球阀。
②焊接时注意防止切屑和焊渣落入管道内，焊接完成后需进行泄漏测试。
3.安装探头
①将探头安装在打磨后的管道上，确保探头与管道表面紧密贴合。
②使用专用工具将探头固定在管道上，避免过度拧紧导致探头变形。
③若采用粘贴方式安装，需用酒精或汽油擦拭管道表面，确保无油污和灰尘，然后涂抹专用粘合剂并固定探头。
4.电气连接与接地
①按照说明书连接探头与主机的电缆，确保接线正确、牢固。
②屏蔽电缆需进行单端接地，接地电阻应小于10欧姆，避免与电气接地共用。
③若连接流量计的管道是绝缘的，需使用接地环，材质应根据被测介质的腐蚀性选用。
5.填充硅胶与固定
①在探头内部填充硅胶，放置30分钟后用硅胶和夹子将探头固定在管道上。
②夹紧装置不应固定过紧，以免损坏探头或影响测量精度。
四、安装后调试与校准
1.初步检查
①检查探头安装位置是否正确，电缆连接是否牢固，接地是否良好。
②确认管道内无泄漏，流量计外壳无损坏。
2.信号调整
①接通电源后，观察流量计的信号强度与传输时间比。信号强度一般应大于60，传输时间比应在100±3范围内。
②若信号不稳定，需轻微调整探头位置，直至信号达到规定范围。
3.零点校准
①关闭流量计上下游阀门，确保传感器内充满被测流体且流体完全停止流动。
②按照说明书进入零点校准模式，等待校零完成。校零过程中避免任何操作。
③检查零点是否稳定，可多次进行零点校准并记录波动情况。若实际零点在零附近波动且范围小于零点稳定性指标（通常要求在10以内），则认为调零成功。
4.运行测试
①缓慢开启上下游阀门，逐步调节流量至量程范围内。
②观察流量计的读数是否正常，记录初始读数和任何异常情况。
③使用标准流量计比对法、称重法（针对液体）或容积法进行现场校准，确保流量计读数与实际流量一致。
五、定期维护与注意事项
1.定期检查
①定期检查流量计的零点、量程及电气连接是否正常。
②清理管道内的杂质和污垢，防止堵塞或磨损探头。
2.避免机械损伤
①防止探头受到撞击或振动，避免损坏内部精密部件。
②若需拆卸流量计进行维修或校准，应先关闭管道阀门并排空管道内的流体。
3.记录数据
记录流量计的安装日期、校准日期、运行数据及异常情况，以便后续分析和维护。
