第一章  项目概述

一、项目概述

在今天这个科技飞速发展的时代，公司内的安全管理问题不容忽视，一套先进而完整的安防系统是必然的；我公司凭借雄厚的案例经验和坚实的施工技术设计出了适合贵公司安防项目的最佳方案。我们保证将其建成为先进的、现代化的和多年仍不落后的安防工程。以适度超前的意识为指导原则，设计中采用先进的设备及软件工具，保证系统技术领先，成熟稳定，并能顺应今后的发展趋势。

本安防系统，是集实时图像监控和录像、图像技术处理、数字工控存储主机等功能为一体的综合安全管理系统。系统管理功能全面，能充分满足公司的自身各种安全管理要求。具有完全独立的操作环境，界面简练、友好，联机帮助功能健全有效。它的建立和使用，使安保人员和主管人员不必亲临现场，就可将现场情况尽收眼底，极大地提高了工作效率，并能事后查找当时发生的情况，为领导决策提供准确、及时、有效的信息服务。

二、设计及施工规范

本工程的安装符合但不仅限于下列法定根据及其他规则：

建筑设计防火规范（GBJ 16-87）

自动喷水灭火系统设计规范（GBJ84-85）

火灾自动报警系统设计规范（GBJ 140-90）

建筑灭火器配置设计规范（GBJ 140-90）

民用建筑电气设计规范(JCJ/T16-92)

电气装置安装工程施工及验收规范（GBJ232-1982）

建筑电气安装工程质量检验评定标准（GBJ45-82）

工业企业通信设计规范

电气装置安装工程电气设备交接试验标准（GBJ50150-91）

建筑与建筑群综合布线系统工程设计规范(CEC-72;97)

钢制电缆桥工程设计规范（CECS31;91）

工业企业通信接地设计规范（GBJ 79-85）

有线电视系统工程技术规范（GB50200-94）

工业电视系统工程设计规范（GBJ 115-87）

工业企业共用天线电视系统设计规范（GBJ120-88）

广播电视工程设计防火标准（GYJ33-88）

民用闭路监视系统工程技术规范（GB50198-94）

安全防范工程程序与要求（GA/T75-1994）

电气装置的电测量仪表装置设计规范（GBJ 63-90）

电力装置的继电保护和自动装置设计规范（GBJ 50062-92）

火灾自动报警系统设计规范（GBJ 116-68）

民用建筑照明设计标准（GBJ 133-90）

工业与民用供电系统的设计规范（GBJ 52-83）

低压配电装置及线路设计规范（GBJ54-83）

高层民用建筑设计防火规范（GBJ54-82）

建筑物防雷设计规范（GBJ50057-94）

电子计算机机房设计规范（GB0174-93）

计算贵公司地技术条件（GB2887-89）

计算机安全要求（GB9361-88）

安全防范工程技术规范（GB50348-2004）

三、设计原则

1）、一次性原则

一次性完成贵公司的的弱电系统工程的总体规划与设计并按计划实施施工。

2）、可行性和适应性原则：

    弱电系统设计应使系统具有在技术上的可行性和经济上的可能性。

3）、实用性和经济性原则

系统设计应贯彻面向、注重实效的方针，坚持实用、经济的原则。

4）、先进性和成熟性原则

系统设计既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。既要反映当今的先进水平，又要具有可扩充、可升级潜力。

5）、开发性和标准性原则

为满足系统所选用的技术和设备的协同运行能力，系统投资的长期效应以及系统功能不断扩展的需要，必须保证系统的开放性和标准性。

6）、可靠性和稳定性原则

在考虑技术先进性和开放性的同时，应从系统结构、技术措施、设备性能、系统管理、厂商技术及维修能力等方面着手，确保系统运行的可靠性和稳定性，使系统达到最大的平均无故障时间。

7）、安全性和保密性原则

弱电系统设计中，既要考虑信息资源的充分共享，更要注意信息系统保护和隔离，应分别针对不同的应用和不同的网络环境；采取不同的措施，包括系统安全机制、数据存取控制等。

8）、可扩展性和易维护性原则

为适应系统变化的需要，系统在设计时，应充分考虑以最简便的方法、最低的投资、实现系统的扩展和维护。

9）、操作简单实用原则

实行人防、技防相结合，采用高科技手段，进行智能化设计，尽量减少系统操作的复杂性。

10）、系统的可管理性原则

集中管理功能以提高工作效率，减少问题的发生，提高系统有效运行时间并且可以为系统得纠错、升级提供参考。

11）、核心信息数据集中管理

对于各应用系统的公共数据，集中存储，统一管理。提供公共的登陆和查询接口给各个应用系统。

12）、集成化原则

应选择高度集成的设备，便于控制、管理和维护。

13）、模块化原则

应在软、硬件上都采用商业化、通用化、模块结构的设备，使系统具有较强的扩展能力。

15）、可靠性原则

所选设备应具备抵御环境影响的能力；工作稳定可靠，并能适应室内、外昼夜全天候工作。

16）、较高的性能价格比

遵循实事求是、先进、可靠、节约、后期服务体系完善的原则。

第二章 视频监控系统

一、工程概况

项目名称：安防监控报警项目

质量票标准：ISO9001

项目规模：共计 18台监控摄像机

点位分布:

1、公司办公楼大厅设计安装一台红外半球摄像机（型号：JY-Q101），索尼480TV，照射距离25米。设计理由方便更好的管理；此款摄像机照射面积大，覆盖面积广等优势考虑；

2、公司办公楼内巷道两端分别安装一台彩色红外高清一体化摄像机（型号：JY-102A），索尼480TV，全面覆盖整个办公区域。

3、公司大门（前后门）出入口分别设计了一台红外一体化防水摄像机，对进出贵公司的人员及车辆进行控制；此款机器红外夜视效果非常不错特建议推荐此款机器，方可24小时监视外围区域。

4、公司有8个料场及仓库后面两端共计10个，每个料场内各设计了一台红外一体化摄像机（镜头配12MM）对料场情况进行实施监视，一是方便管理；二是起到一个安全震慑作用。

5、大仓库里根据贵公司要求，特设计红外恒速球机3套（要求旋转变焦视觉清晰）：我推荐设计本公司特色产品；无需进入仓库；通过云台控制就可以把仓库里的工作情况尽收眼底。

二、系统功能实现

本方案主要就设计要求、设计依据进行了确认，同时根据要求和依据对工地位置、器材和控制室的配置和实现的目的进行组合设计来完成方案的设计主体，同时确定系统的主要设计依据、技术指标，并对机房的控制台根据实际需要进行设计。根据设计我们对产品的选用要求、功能进行描述。

本工程采用双绞线传输器加网线的传输方式。直接接入硬盘录像机，然后通过硬盘录像机接入监视器，同时完成视频存储，我们保证视频存储的天数不少于15天。

三、系统整体设计分析概述

1．根据安全技术防范管理的需要，对贵场主要部位进行视频探测、图像实时监视和有效记录、回放。对高风险的区域显示、记录、回放的图像的质量应满足管理的要求。

2．视频监控系统具备画面定格和多路报警显示，对多路摄像信号具有实时传输、切换显示、后备存储等功能。能任意设定视频警戒区域。画面显示能任意编程，具有自动、手动切换功能和多画面显示功能。在画面上设有摄像机的编号、部位、地址和时间、日期显示。对多画面显示系统具有多画面、单画面转换、定格等功能。

3．系统能独立运行，能够在各种复杂的环境下稳定运行，不受外界环境变化的干扰。

4．视频监控系统宜配备具有多重检索、慢动作画面、超静止画面、步进性图像分解等功能的录像设备，能够定时录像、自动重复录像、停电后自动录像和报警录像。

5．视频监控系统在允许的最恶劣工作条件下，图像质量不会产生可明显觉察的图像损伤。视频图像显示质量满足彩色监视系统水平分辨率≥480线。

6．一般情况下摄像机采用定焦距、定方向的固定安装方式。在光照度变化大的场所选用具有强光抑制功能的摄像机。摄像机灵敏度能适应防护目标光照度的变化，适合防护目标的最低照度条件。

7．系统同步可采用外同步、内同步、电源同步或其他形式的同步方式，以保证在图像切换时不产生明显的画面跳动。

8．数字硬盘记录装置

² 图像记录设备采用数字硬盘录相机，兼有画面分割及云台控制等功能，具有报警录像功能，以节省硬盘资源。

² 传输到监控中心的图像信号应在布防时间内长时间录像或对现场报警图像信号实时录像。

² 安保录像的数字硬盘记录装置，具有视频运动探测报警功能，实现报警前的≥5秒录像功能。

² 选用硬盘记录装置，每路采用≥25帧／秒的纪录速度。

² 用于录像的数字硬盘记录装置，同时应具有声音记录功能，且音频、视频能同步记录和回放。

² 应具备硬盘存满提示、自动转盘存储、死机检测报警和自动恢复、快速检索回放等主要功能。图像记录、回放宜采用全双工的方式，并具有正常和逐帧进(退)的回放功能。

² 操作使用方便、稳定可靠。具备防篡改功能。

² 在功能设计方面应考虑资源共享，图像远程传输问题。如视频安防监控系统可以作为日常管理，安全指挥的重要手段，也要满足礼仪活动、多媒体信息源的特殊需要。

四、系统功能介绍

4.1前端摄像系统

本系统作为贵公司安防项目，在保护工作人员和设备财产的安全上将起到非常关键的作用，因此，此安防系统的整体安全性、防范性显得至关重要。

前端摄像系统是视频监控系统的前沿部分。是整个系统的“眼睛”，它布置在被监控场所的某一位置上，其视角能覆盖整个监视区域的各个部位，它将监视的内容变为图像信号，传送到控制中心，所以从整个系统来讲，摄像系统输出的是整个系统的原始信号源，因此，摄像部分的好坏以及它产生的图像信息的质量将影响着整个系统的质量。因此我公司根据贵方的实际情况选用科技含量较高的设备。所有监视点的配置以监视区域的大小、光照强弱和清晰度为主要依据，同时在安全性、经济性方面进行了充分的考虑。

考虑到贵公司涉及到的监控点位比较多，各个监控点之间的距离比较远，我们选用国内知名品牌摄像机。“xx”监控摄像机显示效果清晰，画质细腻，质量可靠，运行稳定。在贵公司安防项目中，我公司采用480TVL以上的高品质摄像机，保证时时刻刻为贵方提供高清监控画面，有效的保护公司的安全。

4.2传输系统介绍

4.2.1传输概述：

传输部分就是系统的图像信号通路。一般来说，传输部分单指的是传输图像信号。

如前所述，传输部分主要传输的内容是图像信号。因此重点研究图像信号的传输方式及传输中有关问题是非常重要的。对图像信号的传输，重点要求是在图像信号经过传输系统后，不产生明显失真（色度信号与亮度信号均不产生明显的失真），保证原始图像信号（从摄像机输出的图像信号）的清晰度和灰度等级没有明显下降等等。这就要求传输系统在衰减方面、幅频特性和相频特性方面有良好的性能。

在传输方式上，目前视频监控系统多半采用视频基带传输方式。如果在摄像机距离控制中心较远的情况下，应采用双绞线传输方式或光纤传输方式。对以上这些不同的传输方式，所使用的传输部件及传输线路都有较大的不同。

根据本公司多年的安防工程经验结合贵方的实际情况，从经济、图像清晰度、信号失真等综合方面考虑考虑：监控室机房及各点位均采用网线加有缘双绞线传输器来传输。

4.3显示及记录部分

4.3.1当前最先进的数字硬盘录像机的优点：

1)系统能自动地通过摄像机进行摄录，进行无终止监视，保证系统48小时稳定运行。系统平时的工作方式为摄 像机循环扫描全面监控，监控人员可以任意放大观看任意摄像机的画面。每天不同的时段、星期几、每月的几日到几日，可以有不同的设置参数，即系统可以按时间划分不同的工作模式。系统也可以实现无人值守。

2)、通过调整摄像机，可以清楚地看到视场中的情况，分辨出进出物体。

3)、录入的图像数字化压缩存贮在计算机硬盘里，压缩比可用软件进行调整。存贮的图像文件自动循环删除，硬盘中图像文件保留的时间取决于：硬盘空间大小、图像分辨率、图像压缩比、扫描切换时间等，系统可以日复一日年复一年地无休止工作。还可以根据需要，加大硬盘以扩展存储周期，或增加其他外存设备。

4)系统可以随时方便、即时地检索、回放记录存贮的图像，如可按时间、地点(镜头)或图像文件进行检索和回放，图像稳定、清晰，可反复读写，不存在传统监控系统中所存在的录像带的信号衰减和磨损问题。

5)系统利用计算机强大的图像处理功能，可对采集的图像进行处理，包括画面修改、编辑调节、放大、缩小以及打印等等；也可以将图像保存为通用数据文件格式，用其他专业图像处理软件进行处理。

6)全数字智能监控系统有安全密码，没有权限的人员将不能对监控系统进行查询、设置系统、删除文件等操作。系统一旦遇到意外断电时，可以自动恢复工作。

7)系统预留有报警接口，将来可以连接主动探测器或被动式紧急按钮，增加对突发事件的报警录像功能。

8)系统独有运动目标检测技术，可以在画面上直接用软件进行设防。

9)系统可以与其他计算机联网。

10)开机后，系统可直接进入监控状态。

11)计算机硬盘存储图像。系统将摄像机记录的图像全自动数字压缩储存在计算机硬盘上无终止缓冲技术使计算机硬盘自动循环记录，月复一月，年复一年，无休止地自动保留存储图像。

12)该系统克服传统系统的不足，具有良好的人机界面，使操作更加简单易学，更加直观，日常维护更加容易。系统设置简单直观，可以根据时间、日期等的具体要求，对每一个摄像机的记录情况进行设定。由于采用计算机控制，只要事先设置好，就可以实现全自动化管理，程序化运行，从根本上实现无人值守。

4.3.2回放

l)根据记录的文件菜单进行多层次的检索，如：查看任意摄像机、在任意日期任意时间段内对事件记录的文件以及文件的容量。记录的文件可分为三组存储方式：正常运行中无终止循环存储，设定定时存储。

2)选择了您所想要查看的时间段内的文件之后，第一帧画面将显示在监视屏上，可进行连续的顺序或倒序播放或按帧画面播放。

3)通过计算机显示屏或电视机、监视器等外接设备来详查事件发展过程，能够立刻再现所有存储的图像，系统特殊的过滤使可以对所需要的画面进行图像放大、缩小、冻结、检索、编辑等图像质量处理，以获得更好的识别。亦可将所需要的画面以压缩或非压缩的形式存储至软盘或可写光盘上，通过普通或打印机打印出来。

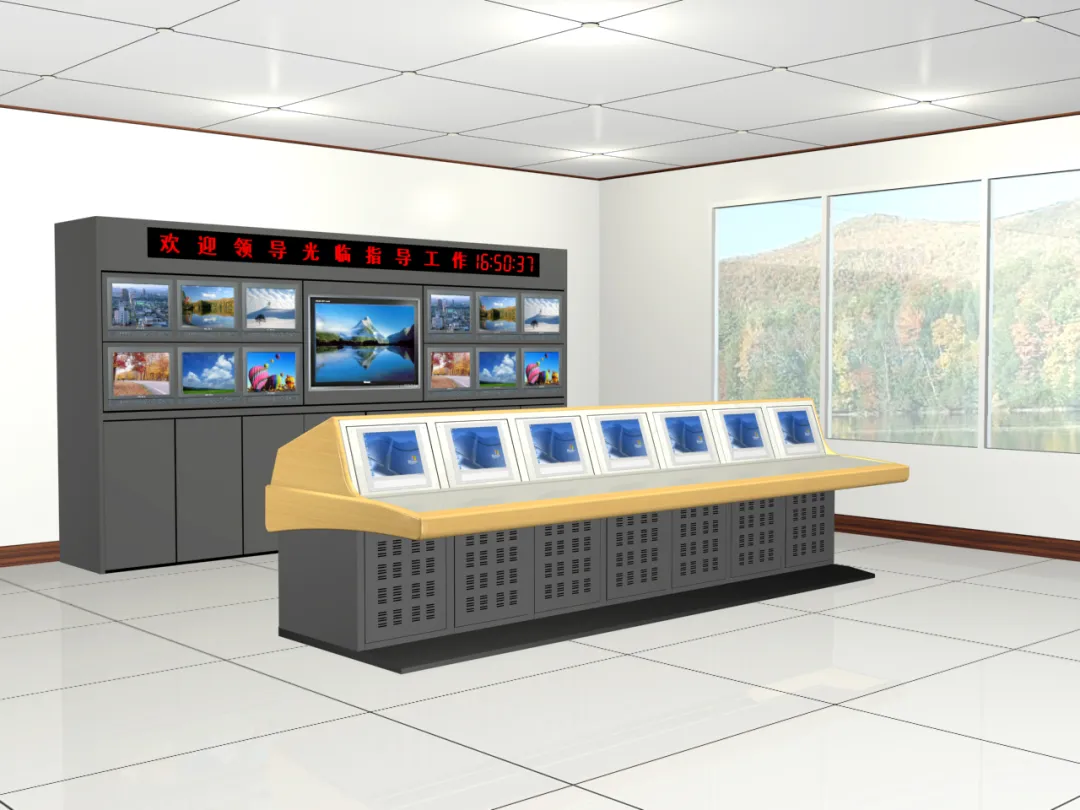

Ø 操作台及电视墙 （图片仅作参考）

需定订做：

材料：优质冷轧钢板、优质中密度板

工艺：日本AMADA数控剪切、冲压、折弯加工生产线

表面：酸洗，磷化，静电喷涂，内部支架和托板镀彩锌等工艺

结构：钢结合，组合式，焊接式，零部件均可拆卸

特点：欧美式风格，底架的立体造型美观大方，结构合理，可按用户要求定做。

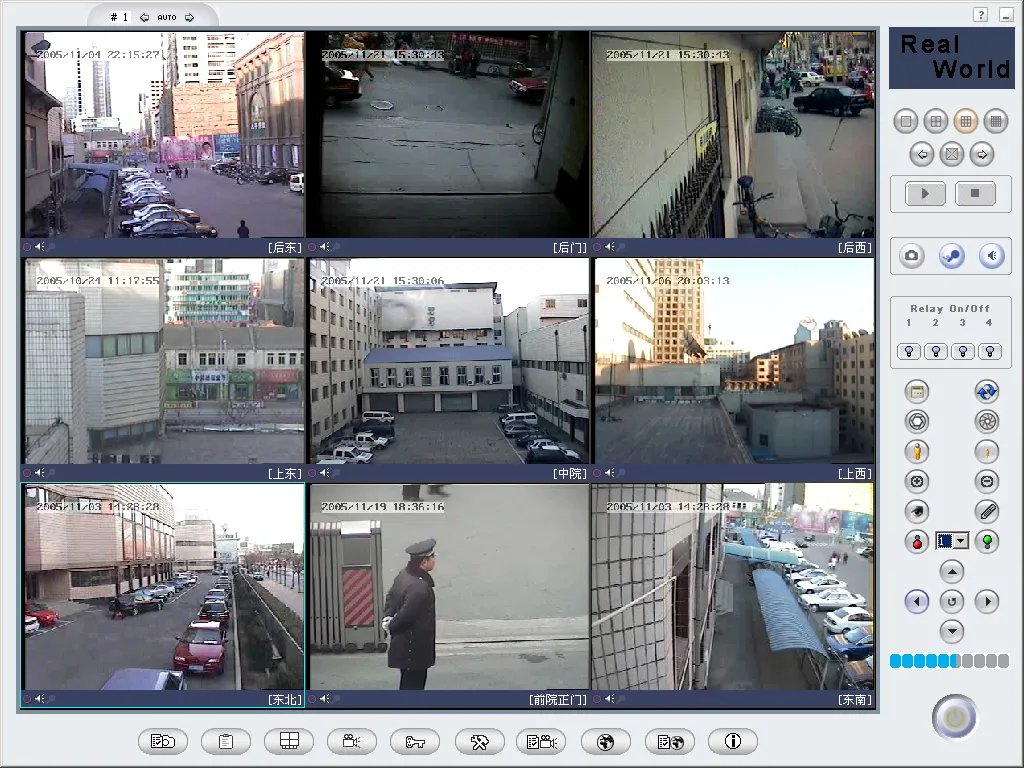

Ø 视频监控图像

5.3系统总结

本系统设计本着经济合理，在保证系统功能和质量的同时，积极降低工程的造价。系统所选用的设备器材，均系目前性能好、质量稳定、价格合理的设备，可保证系统整体功能的发挥，并方便维修保养。我贵公司力求提供一套行之有效、技术先进、配置合理的视频监控系统。

利用视频监控技术进行安全防范首先对犯罪分子有一种威慑作用；其次，一旦出现入侵、盗窃等犯罪活动，安全防范系统能及时发现、及时报警，电视监控、能自动记录下犯罪现场以及犯罪分子的犯罪过程，以便破案，节省了大量人力、物力。另外，有利于开发商及物业管理部门及时了解到医院各位置的实际情况 。

第三章 施工组织方案

一、 项目实施组织构架及管理

为了确认贵公司安防项目的实施质量合格、工期准确和系统稳定运行，我贵公司成立了以总工程师为首的项目领导班子。

二、 施工方案

2.1 工程主要内容

本项目主要内容是在贵公司的进出大门口、生产通道等区域安装监控摄像机及相应的监控设备，并达到质量标准，实现甲方所要求的内容。

2.2 施工组织总体目标

贵公司安防项目施工组织总体目标，是以项目管理理论和ISO9000质量管理体系为指导，辅以流水法、网络法施工计划管理，强化过程管理，在规定的工期内完成合同规定的工程内容，并且争创工程质量全优。

为了实现上述目标，贵公司组织了强有力的项目管理班子，负责制订施工项目的总体进度计划和阶段目标计划，负责整个项目管理和施工的总体协调。

2.3施工部署

根据贵公司安防项目的规模、特点及总工期要求，分为四个阶段：

工程准备阶段；

工程实施阶段；

工程调试验收阶段；

工程配合使用阶段；

每个阶段采用相应高效的管理方法，保证工作圆满完成。下面详述具体要求内容和要求。

※现场准备

办妥施工许可证。

办妥施工人员出入证。对施工人员进行严格的安全教育。

认真检查施工器具的安全性和可靠性。

在甲方分配的场地搭建现场加工的制作工场。

※工程实施阶段

贵公司安防项目实施阶段，是整个工程项目管理的最重要阶段。该阶段的周期较长，而且工程施工内容较大，无论从安装的量上及安装的时间要求上都是非常紧张的。

我们将采用网络管理模式，来适应不同时期的工程内容，既要大面积全方位合理有序的交叉施工，又有各专业按照自己的施工顺序，按照流水模式施工。整个阶段是工程质量形成的发展阶段，是进行进度控制的关键，所以必须作好以下几个方面工作：
