智能横断&绘图模板--如何解决横断面出图字高偏小问题

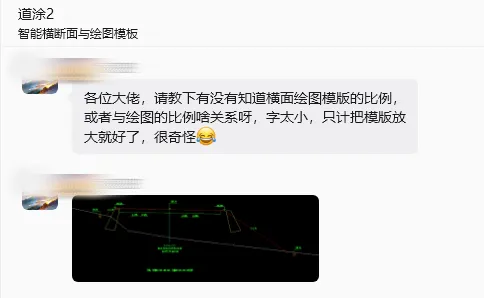

横断面绘图模版的比例

与绘图的比例啥关系

字太小

...

模板比例

&

绘图比例

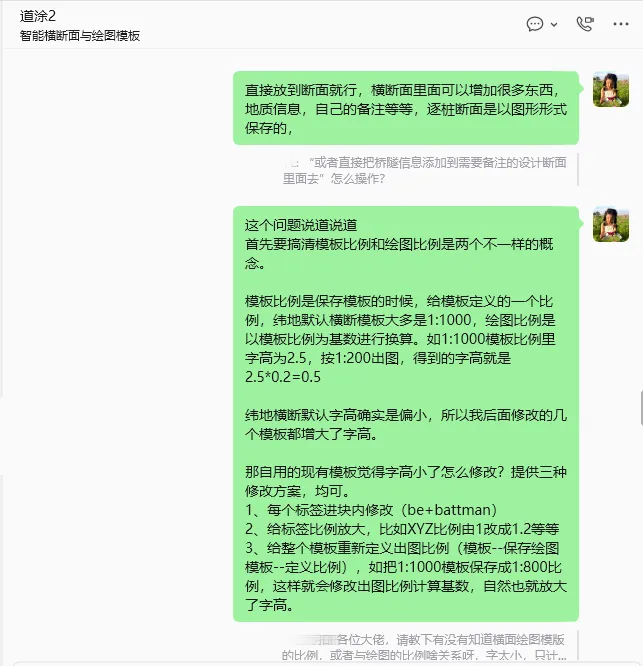

模板比例是保存模板的时候，给模板定义的一个比例，纬地默认横断模板大多是1:1000；

绘图比例是设置的出图比例，标签大小则以模板比例为基数进行换算。

如1:1000模板比例里字高为2.5，按1:200出图，得到的字高就是2.5*0.2=0.5

纬地横断默认字高确实是有点偏小，所以我后面修改的几个模板都增大了字高。

（可搜索横断面关键字找到文章及模板）

那自用的现有模板觉得字高小了怎么修改？

提供三种修改方案，均可。

1、每个标签进块内修改（be&battman）；

2、给标签比例放大，比如XYZ比例由1改成1.2等等；

3、给整个模板重新定义出图比例--推荐（模板--保存绘图模板--定义比例），如把1:1000模板保存成1:800比例，这样就会修改出图比例计算基数，自然也就放大了字高。
