全球先进制程竞争正在从单纯追逐晶体管微缩，进一步延伸到计算光刻、材料模拟、制程控制、缺陷检测和晶圆厂运营的全流程智能化。英伟达在GTC Taipei期间宣布，台积电正在扩大采用英伟达加速计算与人工智能技术，将GPU平台、CUDA-X软件库、视觉AI与数字孪生工具导入半导体设计及晶圆制造流程。这意味着双方合作关系不再只停留于“台积电制造英伟达芯片”，而是进一步转向“英伟达AI反过来优化台积电晶圆厂”。
这一变化的产业含义在于，AI基础设施需求推动先进芯片复杂度持续上升，而先进芯片制造本身也越来越依赖AI和高性能计算。对台积电而言，导入英伟达技术的目标不仅是缩短制程开发周期，还包括提升能源效率、降低制程变异、强化纳米级缺陷检测能力，并在复杂晶圆厂调度中释放更多产能。

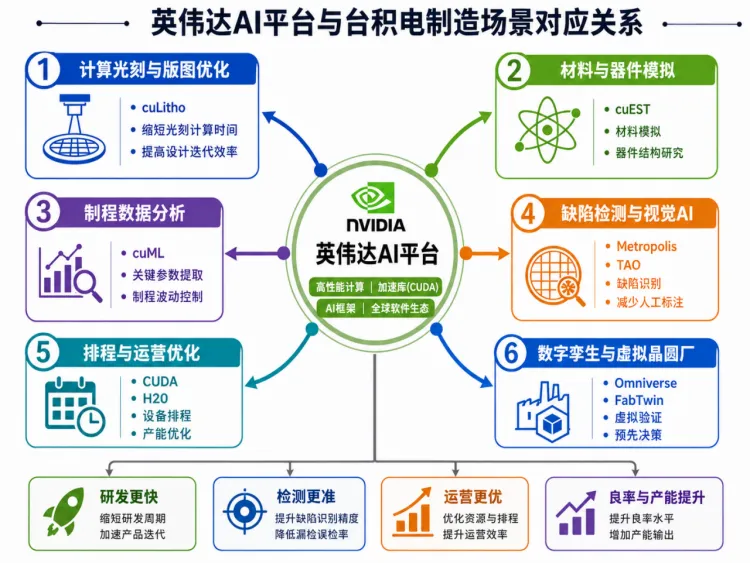

图1：英伟达AI平台与台积电制造场景对应关系。
从设计到量产：AI被导入晶圆制造全生命周期
随着先进节点进入2纳米及后续世代，芯片从设计转入高量产不再只是设备精度问题，更是大规模计算、物理模拟和实时优化问题。计算光刻、晶体管建模、制程窗口控制、良率分析和晶圆厂排程都需要处理庞大数据和复杂约束。英伟达公布的信息显示，台积电正在利用CUDA-X软件库和AI模型，在英伟达GPU上加速这些关键工作负载，并将应用范围覆盖计算光刻、晶体管与制程模拟、先进制程控制以及晶圆厂运营优化。
在计算光刻环节，台积电采用英伟达cuLitho平台。计算光刻是先进芯片制造中计算密集度最高的工作之一，用于优化光罩图形和光刻修正，以确保极小线宽下的图形能够准确转移到晶圆上。英伟达披露，cuLitho相较CPU架构的计算光刻方案，在相同总体拥有成本下可带来20%至50%的成本效益或周期时间改善。此前，台积电与Synopsys已将cuLitho导入生产流程，显示该技术已从概念验证进入实际生产应用。
在材料、元件和制程模拟方面，台积电使用英伟达cuEST电子结构模拟库，以GPU加速半导体材料和化学模拟。对于先进晶体管、新材料和制程方案开发而言，模拟速度直接影响研发迭代效率。英伟达称，cuEST可使相关化学模拟平均加速约50倍，从而帮助工程团队更快筛选材料组合、器件结构和制程条件。

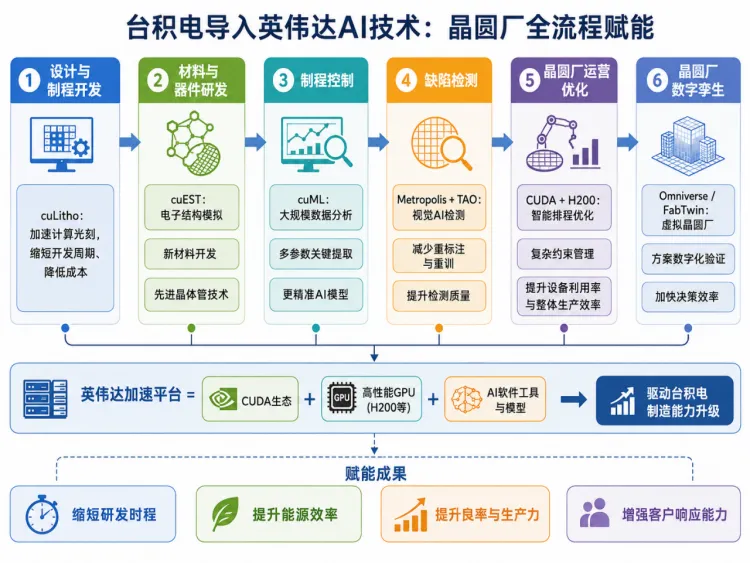

图2：台积电导入英伟达AI技术的晶圆厂全流程赋能。
制程控制与缺陷检测成为良率竞争新焦点
先进制程的良率提升，越来越依赖对海量制程参数的实时分析。台积电正在使用英伟达cuML机器学习库，在GPU上加速大规模分析，从跨越数千道工序的数十万项制程参数中提取关键信息，并将其作为机器学习模型的精准输入。其目标是更快识别制程漂移、缩小制程变异，并提升先进节点良率表现。
在检测环节，台积电引入英伟达Metropolis平台和TAO Toolkit，以视觉AI强化先进缺陷分类能力。随着线宽持续缩小，微小缺陷也可能影响芯片质量和最终良率。视觉AI的价值在于提升纳米级缺陷识别效率，并减少因制程条件、检测设备或缺陷类型变化而反复标注和重新训练模型的需求。
晶圆厂运营管理同样是此次合作的重点。先进晶圆厂包含大量设备、工序、物流路径、维护窗口和交付约束，排程优化已成为决定产能释放的重要变量。台积电通过CUDA平台和英伟达H200 GPU加速排程计算，以更好处理复杂限制条件、简化生产路径，并提升整体晶圆厂生产效率。
FabTwin探索：把晶圆厂建设提前搬进数字世界
除既有制造流程外，台积电还在探索使用英伟达Omniverse库构建FabTwin虚拟晶圆厂环境。先进晶圆厂建设涉及设备配置、厂务系统、物料搬运、机器人、人工作业和安全规范等多维因素，规划错误往往会在建厂后带来高昂调整成本。通过虚拟晶圆厂，企业可在实体建设前对设计方案进行数字化验证，更灵活地比较复杂布局、提前发现瓶颈，并在设备采购和厂房建设前做出更高质量的决策。
这类数字孪生能力的战略意义不只在建厂阶段。随着先进封装、异质集成、AI服务器与高性能计算客户需求快速增长，晶圆厂和后段产线的协同复杂度持续上升。通过虚拟仿真、AI排程和实时数据反馈，制造端有机会从“经验驱动”走向“模型驱动”，进一步缩短从技术开发到稳定量产的爬坡时间。

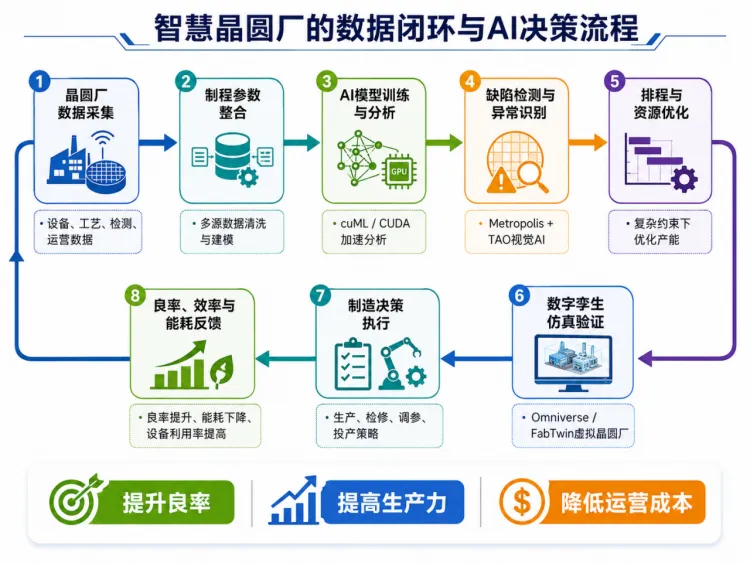

图3：智慧晶圆厂的数据闭环与AI决策流程。
产业背景：能效与良率正在成为AI芯片时代的硬约束
台积电加速将AI导入制造端，背后是先进制程竞争逻辑的变化。AI训练和推理需求快速扩张，使芯片客户越来越关注性能提升与能耗控制之间的平衡。路透社此前报道，台积电业务发展高级副总经理Kevin Zhang表示，客户最希望改善的领域正是能源效率，从智能手机、物联网到高性能AI数据中心均是如此。
这意味着，半导体创新不再只依赖单一维度的晶体管密度提升。先进制程、先进封装、3D堆叠、硅光子和制造端AI优化，将共同构成下一阶段性能与能效提升的关键路径。台积电作为全球最大晶圆代工厂，若能在制造流程本身大规模应用AI，将有助于其在先进节点、良率管理和客户交付能力上继续维持领先。
英伟达角色扩展：从AI芯片客户到晶圆厂技术供应者
此次合作也反映出英伟达产业角色的扩张。过去，英伟达主要以AI加速器设计商身份依赖台积电制造先进GPU；如今，英伟达的软件库、GPU平台、视觉AI和数字孪生工具开始进入晶圆厂内部，成为先进制造环节的技术支撑。
这构成一个值得关注的产业闭环：AI芯片需求推动先进制程复杂度上升，先进制程制造又需要更多AI和加速计算辅助，而更高效率的制造能力最终反过来支撑下一代AI芯片迭代。对台积电而言，采用英伟达工具并不意味着制造能力被外部平台替代，而是将高性能计算和AI模型纳入既有制造体系，以提高研发、量产和运营效率。
不过，晶圆厂AI化也面临现实挑战。先进制造涉及高度敏感的制程数据和知识产权，AI模型的部署需要兼顾数据安全、模型可靠性、产线稳定性和可解释性。对于台积电这样的全球关键制造平台，AI工具的价值最终仍需通过良率改善、周期缩短、能耗下降和产能释放等可量化指标验证。

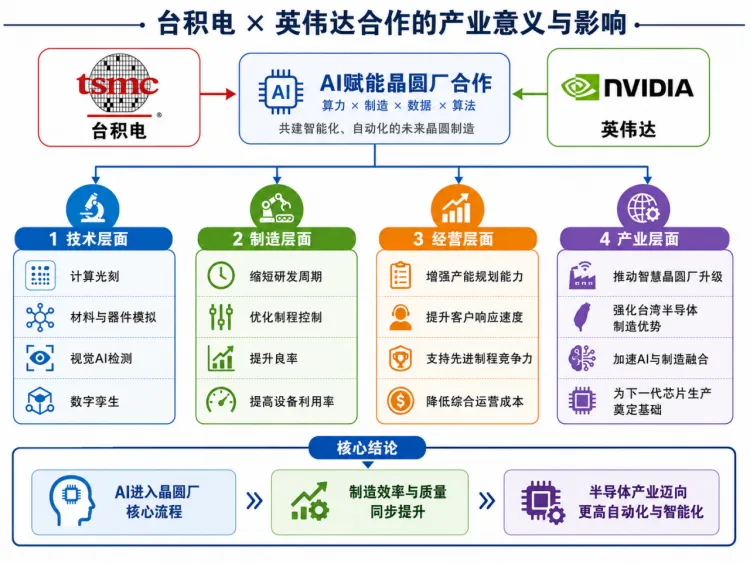

图4：台积电与英伟达合作的产业意义与影响。
长期影响：AI制造能力将成为先进制程竞争的一部分
从行业视角看，台积电导入英伟达AI技术标志着半导体制造竞争正在进入新阶段。未来先进制程厂商的竞争力，不仅取决于EUV设备、制程配方和先进封装能力，也取决于能否利用AI处理更复杂的物理模拟、生产排程和检测任务。
在AI基础设施持续扩张、芯片设计复杂度上升、能源效率成为硬约束的背景下，制造端AI化可能成为晶圆代工产业的新分水岭。台积电与英伟达的合作，既是先进制程开发工具链的一次升级，也显示全球半导体产业正在形成“AI设计芯片、AI制造芯片、芯片反哺AI”的新循环。
