随着网路时代的迅速发展，我们到哪儿都离不开网络，走到哪儿都会寻找下是否有WiFi，所以大家肯定对WiFi的标识特别熟悉，那么咱们在做数据图的时候是否可以利用excel来制作WiFi图呢，呈现不一样的视觉效果呢？今天小编就带大家来好好学学吧。
软件：Excel 2019
图文教程

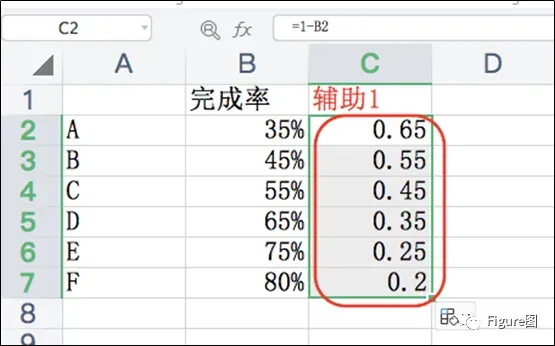

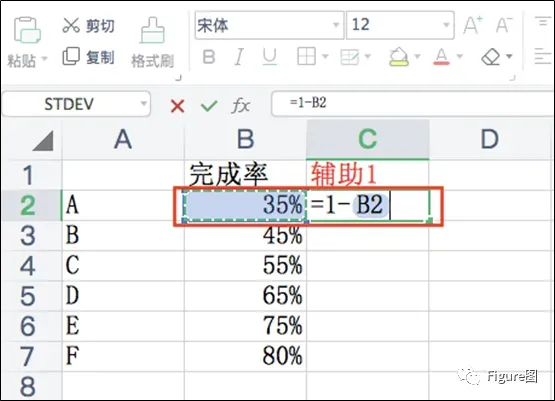

1. 打开Excel表格，新建并输入数据，数据按从小到大排列。这里我们需要添加辅助数据，第一列辅助数据如C2=1-B2所得到的的数值。
2.其余系列的数值同理。

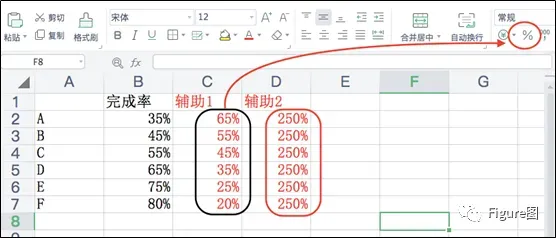

3. 将第一列数值格式转换为百分比。
第二类的辅助数据为同样的数值，200%、250%等可目的是为前两列数值组成的图可以呈现左右直线展开的扇形图。

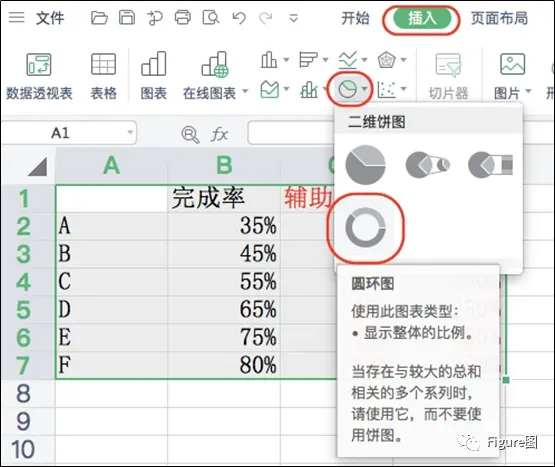

4. 选中数据，依次点击“插入”→“二维饼图”→“圆环图”，插入图表。
5. 插入后的默认图如下所示。

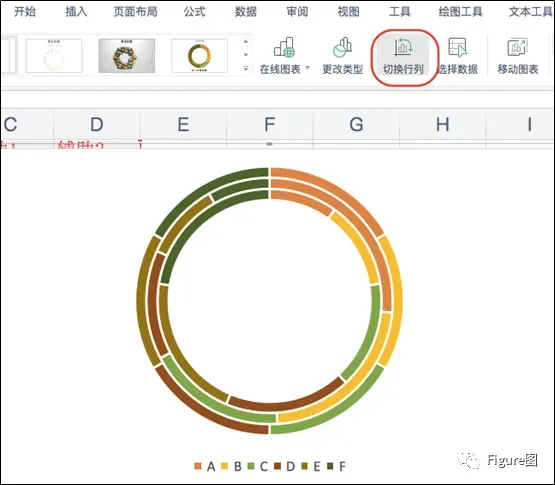

6.接着我们将其选中后通过菜单栏的“切换行列”进行转换。

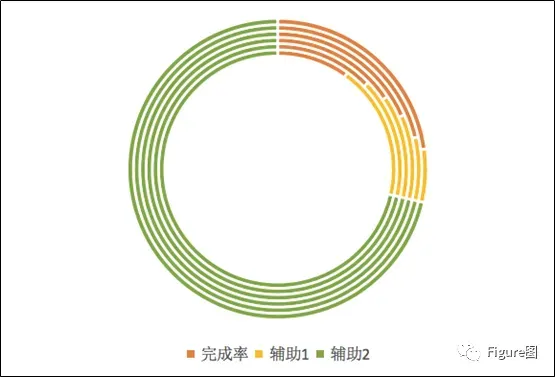

7.转换后如下所示，这样不同系列的数值就按从里到外的圆环排列了。

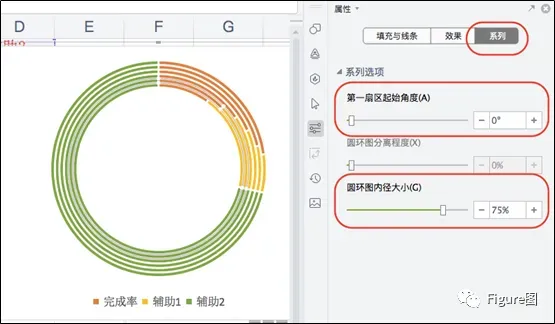

8. 但是我们需要的数值（红黄标记的）不在正上方位置，所以我们进一步调整系列格式。

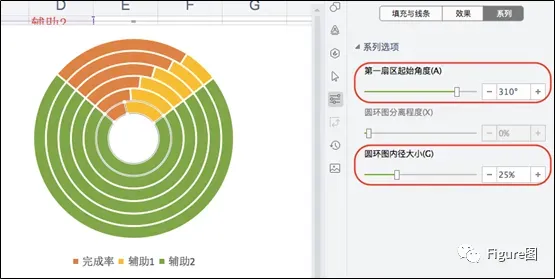

9. 第一扇区起始角度大概为300°左右，圆环图内经大小约为10%-30%，小编这里大概调整的为第一扇区起始角度310°，圆环图内经大小25%。

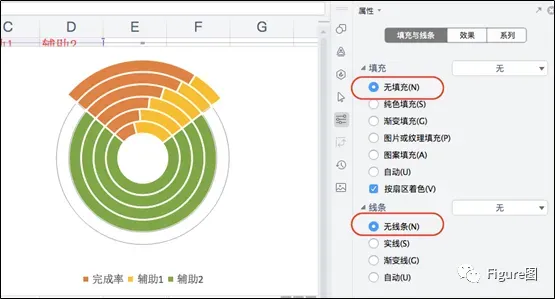

10. 接下来我们将辅助2数据所在圆环（绿色的）设置为无填充、无线条。
11. 这样便只剩下我们想要的扇区。
12. 为了进一步突出我们想要实际数值的大小，因此将辅助1 数据所在的圆环（黄色）填充为灰色或者其他浅色（一般WiFi信号不好时便会显示灰色，所以咱们就以灰色为例吧）。
13. 调整完后如下所示。
14. 后面就是美化的过程了，可以将圆环图调调渐变填充之类的（根据个人要求）。
15. 有些小伙伴说也有好多WiFi的标记最底下是尖的，所以我们可以在此基础上进一步调整圆环图内径大小，将其调为0%便可出现完整的扇形结构。
16. 随后我们单独选中后分别添加数据标签（这里不能统一加，否则辅助数据处均会出现数据标签，会显得非常乱）
17. 最后整体的效果图便如下所示。
到这里，WiFi图（扇形图）的制作便完成了，其实用到的都是我们以前常用的工具，过程也非常简单，小伙伴们赶紧动手试一遍吧。
