土木工程施工技术课程设计指导

1设计内容：

分别对柱、梁、板等构件进行模板选型、选材、配板，并做荷载计算、结构计算、绘制模板及其支撑构造图、绘制支撑平面布置图；编制模板安装与拆除方法。

2 原则

实用性、安全性、经济性。

设计计算方法参考教材模板设计部分及施工手册模板设计示例计算方法和实际工程案例。

3 设计步骤：

3.1确定模板构造

模板构造及支架选型详见设计任务书。

3.2 荷载取值及主要材料力学性能

表9-1【1】荷载标准值取值

项目	荷载名称	单位	取值
永久荷载		平板的模板及小梁	KN/m2	0.3
楼板模板（其中包括梁的模板）	KN/m2	0.5
楼板模板及支架	KN/m2	0.75
	KN/m3	24
	梁	KN/m3	1.5
板	KN/m3	1.1
可变荷载		计算模板及小梁时取均布活荷载，再用集中荷载进行验算	KN/m2 （KN）	2.5
计算主梁时取均布活荷载	KN/m2	1.5
计算立柱时取均布活荷载	KN/m2	1.0
	水平面板	KN/m2	2
垂直面板	KN/m2	4
	KN/m2	4
风荷载	按《建筑结构荷载规范》（GB 50009-2012）的规定计算，其中基本风压值按n=10年的规定采用，风振系数取1

表9-1【2】荷载设计值取值

项目	取值规定
基本规定	计算模板及支架的强度、稳定性和连接强度时采用荷载设计值（荷载标准值乘分项系数）
计算正常使用极限状态的变形时，采用荷载标准值
分项系数	永久荷载	当其效应对结构不利时	对由可变荷载效应控制的组合取1.2 对由永久荷载效应控制的组合取1.35
当其效应对结构有利时	1
对结构的倾覆、滑移验算	0.9
可变荷载	标准值不大于4KN/mm2	1.4
标准值大于4KN/mm2	1.3
风荷载	1.4

表9-1【3】荷载效应组合

项目	参与组合的荷载类别
计算承载能力	验算挠度
平板模板及支架
梁底模及支架
梁、边长不大于300的柱、厚度不大于100的墙侧模
边长大于300的柱、厚度大于100的墙侧模

表9-1【4】模板及支架主要材料力学性能取值

材料名称	规格 （mm）	抗弯强度（N/mm2）	剪切强度（N/mm2）	弹性模量（N/mm2）	备注
双面覆膜多层胶合板	15mm厚	14	1.2	6000
钢木复合 木方	50×60	46	1.3	9000	钢木复合木方实测抗弯强度为61.5N/mm2，为加大安全系数取其实测值的75%作为设计强度
普通木方	50×100	11	1.3	9000	考虑木方加工过程的切口宽度，其计算截面按45×95mm计取
钢管	Φ48.3×3.6	200	115	2.06×105	钢管均采用Q235级钢，为加大安全系数计算时截面取Φ48×2.8mm

3.3 模板支撑体系设计计算

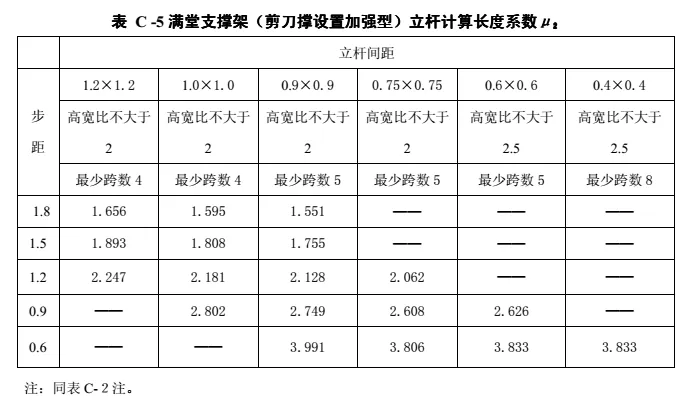

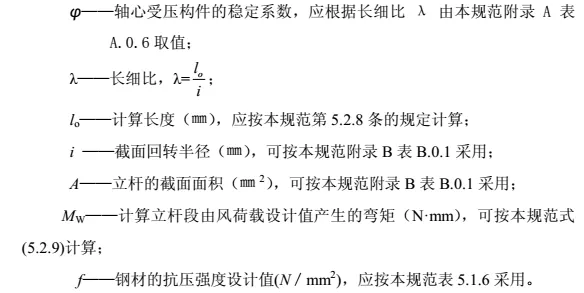

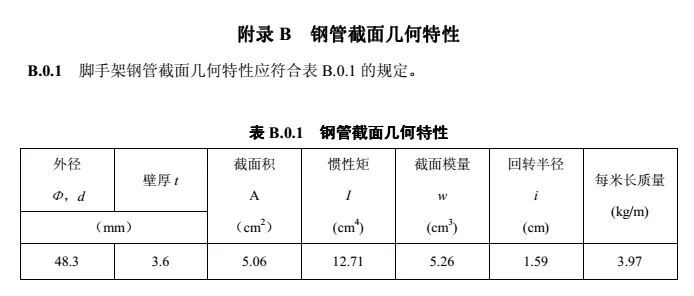

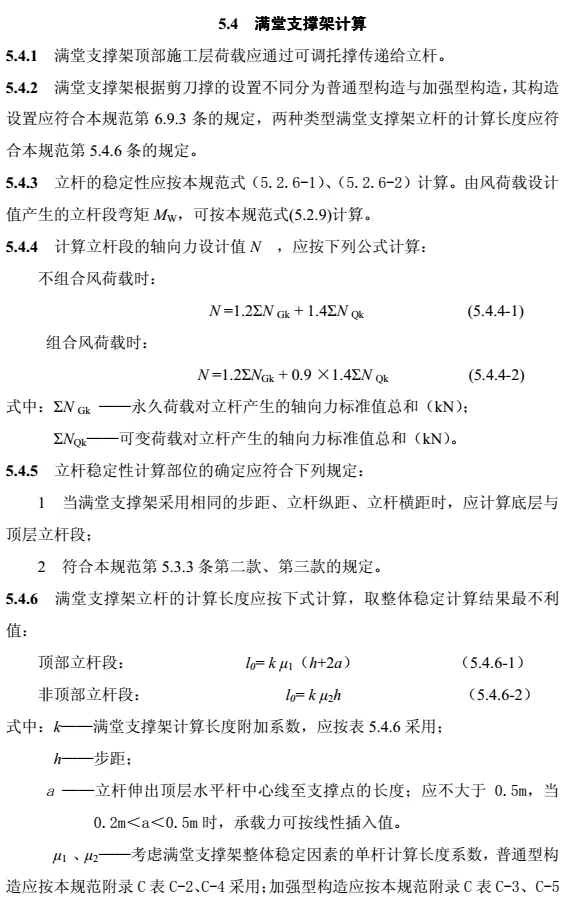

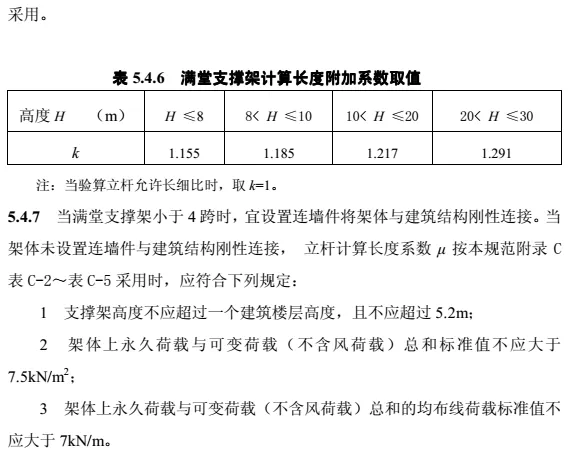

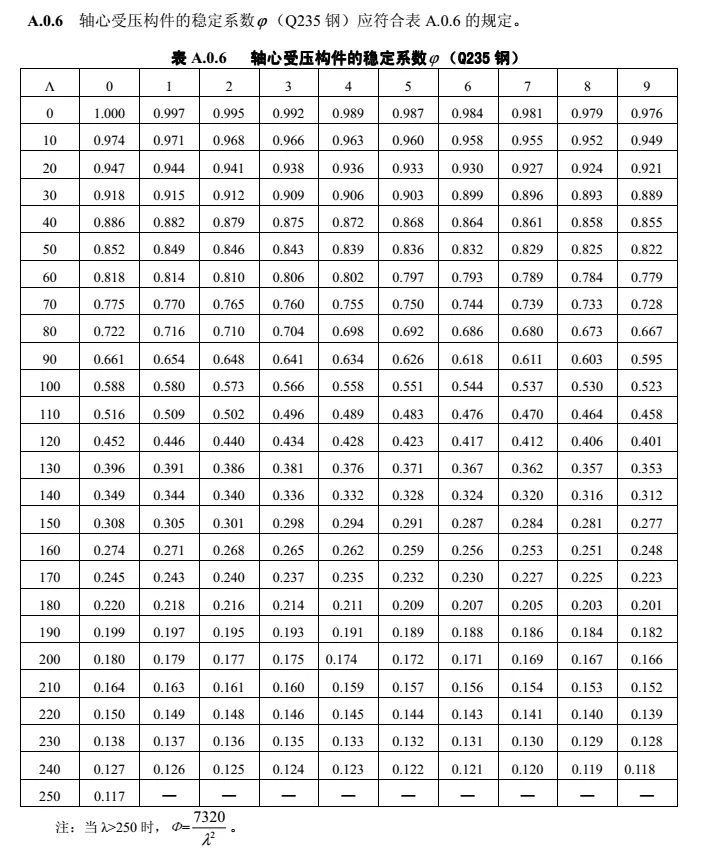

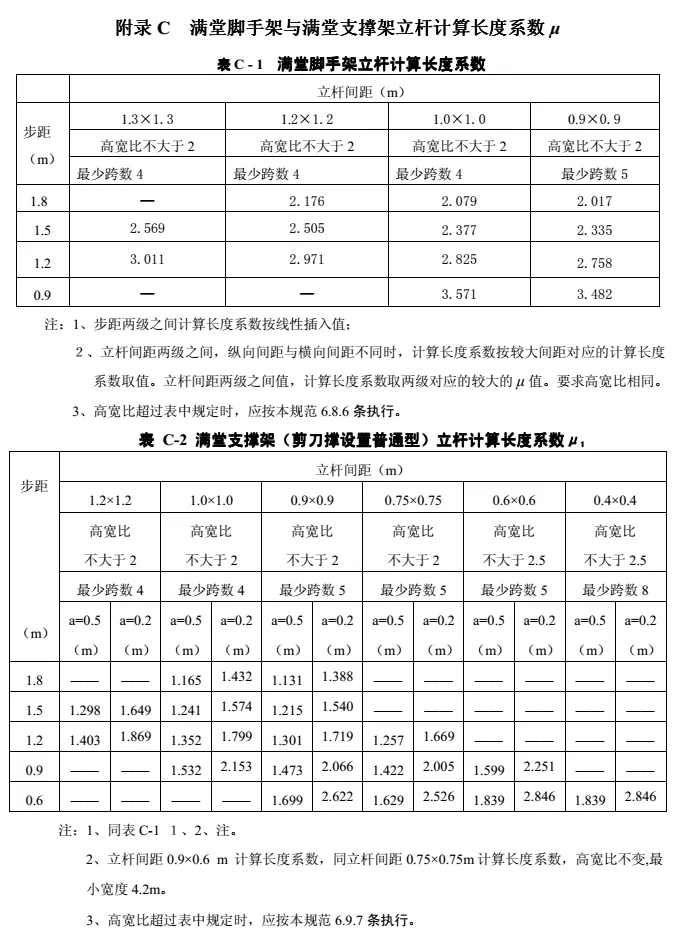

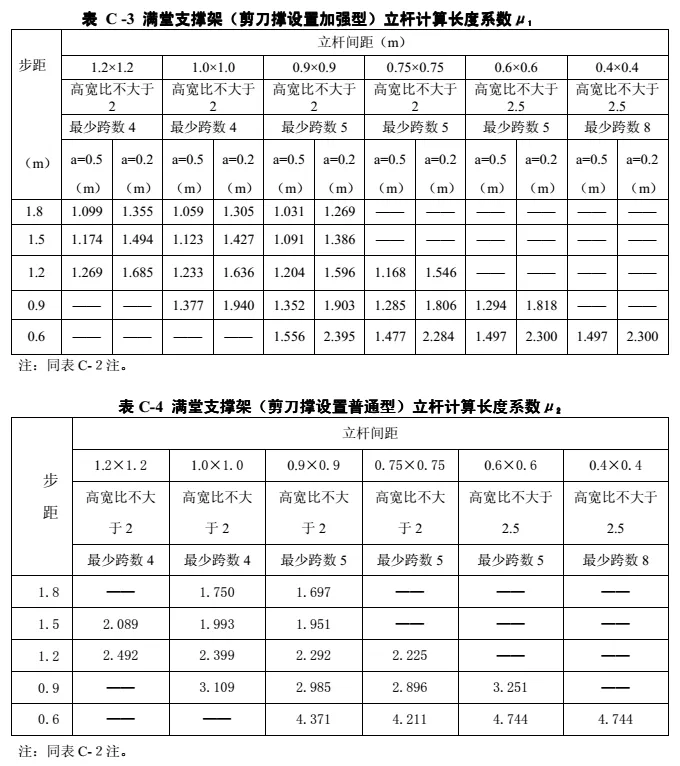

1) 设计中关于模板支架的计算，计算方法要求采用 “扣件式钢管脚手架安全技术规范（JGJ130-2011）”第5.4节规定的方法进行计算。规范相关内容如下：

3.4 对模板、主楞、次楞等构件进行强度刚度验算

对模板、主楞、次楞等构件：

1）抗弯强度验算：σ＝M/W≤f_m；

2）抗剪强度验算：τ＝3V/2bh≤f_v(矩形截面)或V/2d²≤f_v(钢管截面)；

3）挠度变形验算：f≤［f］

其中：M—构件截面最大弯矩；

W—构件截面抵抗矩W= bh²/6(矩形截面)

f_m—材料抗弯强度；V—构件截面最大剪力；

［f］—构件容许变形值：结构表面外露的模板为构件计算跨度1/400，结构表面隐蔽的模板为构件计算跨度1/250。

4 设计计算提示及要求

（1）模板结构构件中的面板（木、钢、胶合板）、大小楞等，均属于受弯构件，可按简支梁或连续梁计算。当模板构件的跨度超过三跨时，可按三跨连续梁计算。

（2）计算公式查有关手册或书籍、正确选用。

（3）必须绘制计算简图，并标示相关数值。

（4）梁模板设计时，对底模和侧模进行抗弯强度、抗剪强度和挠度验算，对大小楞进行抗弯强度和挠度验算，支撑进行强度和稳定性验算。（小楞按简支梁计算，在计算挠度时，梁作用在小楞上的荷载可化作为一个集中荷载计算；大楞按连续梁计算，承受小楞传来的集中荷载，可简化成均布荷载计算。）

（5）如果梁底主楞两侧采用直角扣件与立杆连接，还应进行扣减的抗滑性能验算。

（5）梁侧板设计时，若采用对拉螺栓，还应对对拉螺栓的强度进行验算。

（6）楼板模板设计时，对面板和大小楞进行抗弯强度和挠度验算，支撑进行强度和稳定性验算。

5 编制专项施工方案的文字部分：

包括：

（1）工程概况：结构类型、结构构件断面尺寸、梁跨度、支撑高度等；

（2）编制依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。

（3）施工部署：模板材料选型、支撑系统选型、技术参数、模板构造图，支撑平面布置图；材料与设备计划。

（4）施工方法：包括施工工艺流程、模板施工方法、钢筋或预应力钢筋与模板交叉作业方案、混凝土施工方案、检查验收等。

（5）施工安全保证措施：组织保障、技术措施、应急预案、监测监控等。

（6）劳动力计划：专职安全生产管理人员、特种作业人员等。
