夜雨聆风简单聊聊大模型在最近IC设计过程中的几个使用场景
1. 使用AI生成标准模块脚本

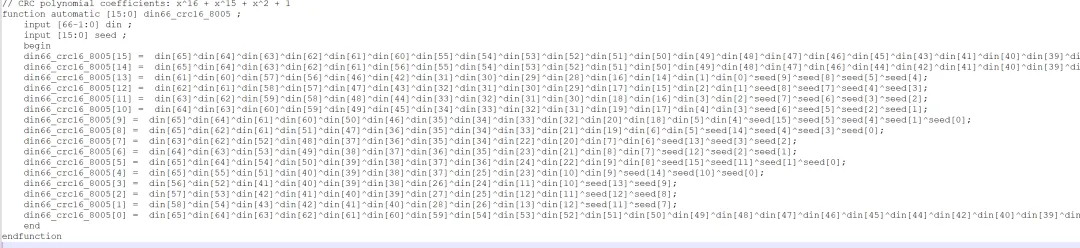

使用大模型产生能够生成CRC代码的脚本crc_gen.py，脚本能够支持多种多项式，支持输入位宽可变，输出CRC结果为固定位宽。期望crc_gen.py生成的CRC代码如下图。
1.1 使用心得
调用的大模型是deepseek-v4-pro，模型分析过程大致是靠谱的，但是产生的脚本不靠谱，产生的CRC代码存在错误，需要反复调试，存在风险。
2. 使用AI读取接口信号表格产生block IO和结构体
在进行方案设计时，我们常常会将模块接口信号以及相关的定义说明填写到表格中，当完成方案评审（包含信号评审对齐）后就可以直接写代码了，此时采用大模块读取表格直接提取表格内存，产出模块接口代码和接口相关结构体定义会特别方便。
大模块生成的接口信号和结构体定义如下：
Thrift // ============================================================== // AA-BB 接口结构体与参数定义 // 生成时间：2025-12-20 // 适用场景：PCIe 主机请求接口，AA为发起端，BB为接收端 // ============================================================== // -------------------------- // 位宽参数宏定义 // 可根据项目实际需求修改配置 // -------------------------- `ifndef PCIE_HOSTID_WDTH `define PCIE_HOSTID_WDTH3// PCIe HostID 位宽，默认3bit `endif `ifndef PCIE_FUNCID_WDTH `define PCIE_FUNCID_WDTH14// PCIe FuncID 位宽，默认14bit `endif `ifndef PCIE_ADDR_WDTH `define PCIE_ADDR_WDTH64// PCIe 地址位宽，默认64bit `endif // -------------------------- // 请求信息打包结构体 // 对应表格中的 aa2bb_req_info 复合信号 // -------------------------- typedef struct packed { logic [`PCIE_HOSTID_WDTH-1:0]hostid;// 请求对应的HostID logic [`PCIE_FUNCID_WDTH-1:0]funcid;// 请求对应的FuncID logic [`PCIE_ADDR_WDTH-1:0]addr;// 请求目标地址 } aa2bb_req_info_s; |
模块AA接口信号
Java // ============================================================== // 模块AA：PCIe 请求发起端 // 功能：向模块BB发送主机请求，输出请求有效信号与请求信息 // 生成时间：2025-12-20 // ============================================================== `include "aa_bb_interface.svh" module module_aa ( // 全局时钟与复位 inputwireclk, inputwirerst_n, // AA→BB 接口信号 output regaa2bb_req_vld, output aa2bb_req_info_saa2bb_req_info // 可在此处添加模块AA的其他业务接口 ); endmodule |
模块BB接口信号
C++ // ============================================================== // 模块BB：PCIe 请求接收端 // 功能：接收模块AA发送的主机请求，解析请求信息并执行对应操作 // 生成时间：2025-12-20 // ============================================================== `include "aa_bb_interface.svh" module module_bb ( // 全局时钟与复位 inputwireclk, inputwirerst_n, // AA→BB 接口信号 inputwireaa2bb_req_vld, inputaa2bb_req_info_saa2bb_req_info // 可在此处添加模块BB的其他业务接口 ); endmodule |
结构体定义
Thrift // ============================================================== // AA-BB 接口结构体与参数定义 // 生成时间：2025-12-20 // 适用场景：PCIe 主机请求接口，AA为发起端，BB为接收端 // ============================================================== // -------------------------- // 位宽参数宏定义 // 可根据项目实际需求修改配置 // -------------------------- `ifndef PCIE_HOSTID_WDTH `define PCIE_HOSTID_WDTH3// PCIe HostID 位宽，默认3bit `endif `ifndef PCIE_FUNCID_WDTH `define PCIE_FUNCID_WDTH14// PCIe FuncID 位宽，默认14bit `endif `ifndef PCIE_ADDR_WDTH `define PCIE_ADDR_WDTH64// PCIe 地址位宽，默认64bit `endif // -------------------------- // 请求信息打包结构体 // 对应表格中的 aa2bb_req_info 复合信号 // -------------------------- typedef struct packed { logic [`PCIE_HOSTID_WDTH-1:0]hostid;// 请求对应的HostID logic [`PCIE_FUNCID_WDTH-1:0]funcid;// 请求对应的FuncID logic [`PCIE_ADDR_WDTH-1:0]addr;// 请求目标地址 } aa2bb_req_info_s; |
2.1 使用心得
几乎任意一个主流国产大模型都能100%完成，只要信号命名遵守项目规则，极少会出现错误。
3. 使用AI读取文档整理出细节点
可以使用大模型读取完整的PCIe协议，并且从协议中找到问题答案，并且让大模型给出参考原文用于人工校对。

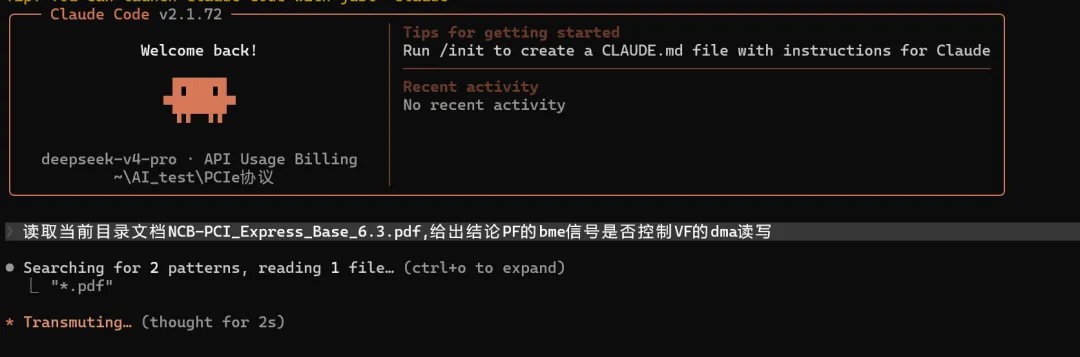

案例提问：读取当前目录文档NCB-PCI_Express_Base_6.3.pdf,给出结论PF的bme信号是否控制VF的dma读写 ？

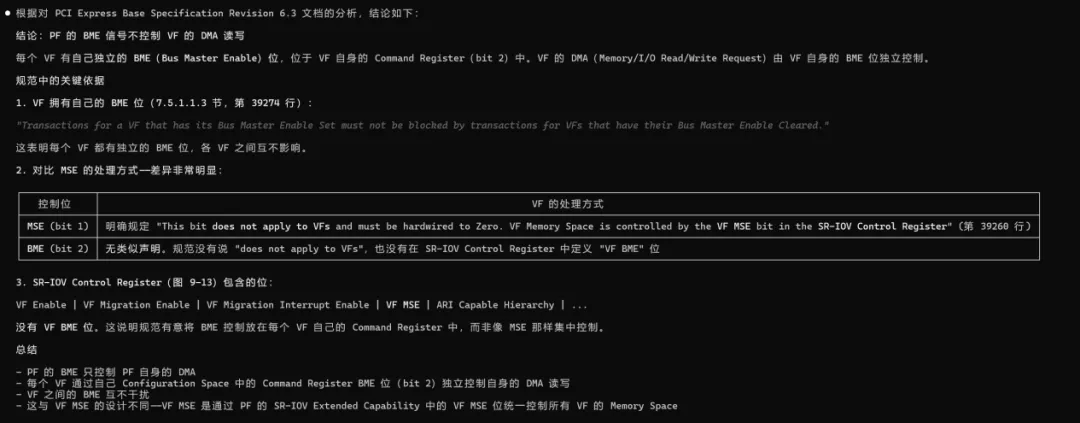

AI解答：如下
3.1 使用心得
部分大模型会胡编乱造，在我使用过程中，豆包和千问的部分版本都出现过此问题。协议原文没有的语句也会胡诌。目前我在Claude code经常调用deepseek-v4-pro，整体是挺靠谱的。最关键的一点：一定要根据协议原文校对答案。
