在全球人工智能算力竞赛与大模型参数量呈指数级迭代的推动下，半导体硬件的演进已然逼近摩尔定律的物理极限。当前，系统算力的提升不再单纯依赖于晶体管架构的微缩，而是全面转向“计算-存储-互连-能源-散热”五维一体的系统级架构重构。在此宏观背景下，底层基础与战略材料的物理特性、加工极限及其在核心供应链中的生态位，正在深刻重塑整个AI硬件底座的价值分配格局。
本研究聚焦铜、锡、硅、镓、锗、稀土六大核心底层材料，穿透其在“AI算力与数据中心”产业链中的物理边界、技术演进路线及供应链“卡脖子”环节，并严格基于“强逻辑”、“核心供应链地位”与“战略资源稀缺性”三大维度，对A股相关核心标的进行全景式拆解与映射。
一、 铜：AI时代的物理血管，连接与能耗的双核驱动
在传统的宏观经济分析框架中，铜往往被视为与基建和房地产高度绑定的周期品。然而，人工智能科技革命的加速演进正赋予铜全新的“硬科技”属性。铜在AI算力基建中的增量逻辑已深度绑定于“高频高速数据传输”与“超高功率电力分配”两大核心场景，全产业链对铜的旺盛需求正在破坏精炼铜市场长时间的供需平衡，催生超级铜周期。
1. 算力应用场景与核心增量逻辑拆解
高频高速铜缆（如GB200 NVLink互连）的物理优势与工艺壁垒在数据中心机柜内部，AI集群（如英伟达GB200机架系统）的部署对Scale-up（纵向扩展）互连提出了极致的低延迟与低功耗要求。随着单通道传输速率向112Gbps（基于PAM4的800G光模块单通道速率）甚至224Gbps演进，基于直连铜缆（DAC）的高速互连方案展现出了显著的成本与能耗优势。在极短距离内（通常为1至2.5米），铜缆无需进行高功耗的光电转换，完美契合了AI服务器节点间的高密度互连需求。
然而，高频信号在铜导体中传输时会产生严重的“趋肤效应”（高频电流集中在导体表面），导致信号衰减与热损耗急剧增加。功耗与电流的平方成正比（
），速率翻倍往往意味着功耗呈几何级数增长。因此，顶级高速铜缆必须采用极其严苛的物理发泡绝缘层技术以及高精度的极细同轴挤出工艺，以降低介电常数并抑制信号损耗。
AI服务器高多层PCB与特种HVLP铜箔的介质约束
AI服务器（如HGX/DGX系列）的算力主板、OAM（开放加速模块）及UBB（通用基板）的PCB层数正从传统服务器的8-12层激增至24-36层甚至更高级别。在超高多层与超高频的极端环境下，传统标准铜箔的表面粗糙度会显著加剧趋肤效应带来的导体损耗。为满足224Gbps等超高速传输需求，必须大规模采用表面粗糙度极低（≤0.4微米）的超低轮廓（HVLP）特种电子铜箔。例如，HVLP4级别的铜箔能够有效降低30%以上的信号损耗，这直接拉动了高端电子电路铜箔的单位价值量与市场渗透率。
智算中心变压器与电力设备扩容的宏观拉动
AI对铜材的拉动不仅在于数据中心内部的IT设备，更在于支撑其运行的底层电力网络重构。单台AI算力机柜的功耗已从传统的10kW飙升至120kW以上，对电网容量与供电架构提出了前所未有的挑战。为解决局部电网过载及高频功率变换的能效问题，大容量高频变压器与固态变压器（SST）加速渗透。基于SST架构的新型供电网络能够实现电能的智能路由与高压直流的柔性分配。至2030年，全球数据中心扩张所带动的新增精炼铜需求预计将达到79万至170万吨（年均增量约27万吨），成为支撑铜价长期重估的最强宏观底座。

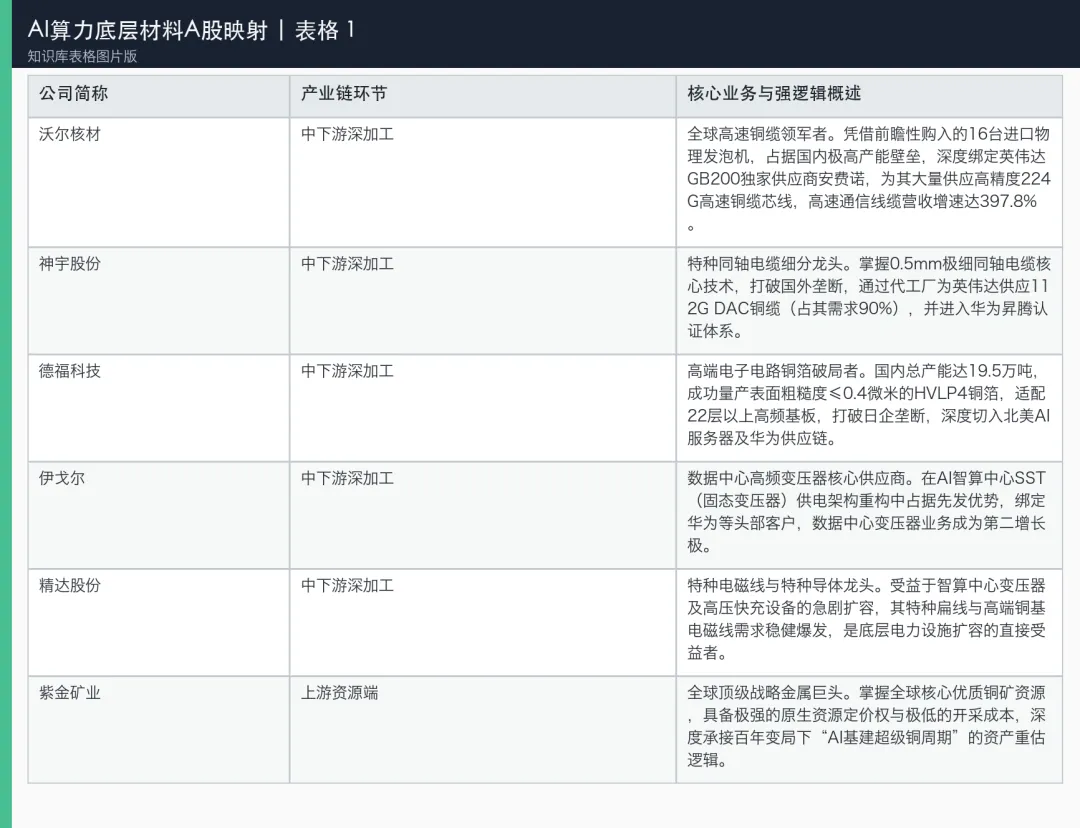

2. A股强逻辑标的映射
二、 锡：摩尔定律的延续者，先进封装与高频互连的物理粘合剂
在算力芯片先进制程逼近物理极限的当下，以台积电CoWoS为代表的2.5D/3D先进封装技术成为了延续摩尔定律的核心路径。在此进程中，锡作为半导体互连的“物理粘合剂”，正经历从传统宏观焊接材料向纳米/微米级精密互连材料的价值跃迁。
1. 算力应用场景与核心增量逻辑拆解
GPU先进封装（Microbump/微凸块）对超细/高纯锡粉的需求弹性在HBM（高带宽内存）与GPU核心Die的3D异构集成中，晶圆级封装技术依赖硅通孔（TSV）与微凸块（Microbump）实现垂直与水平的数据传输。传统的SMT（表面贴装技术）工艺普遍使用T、T4规格的锡膏；然而，在AI芯片的先进封装中，凸点间距（Bump Pitch）已被大幅压缩至几十微米甚至更低。这要求封装焊料必须升级为粒径极小的T、T7甚至更高规格的超细精炼锡粉。
与此同时，随着存储密度的指数级上升，HBM中的DRAM单元对Alpha射线引发的软错误（Soft Error，会导致内存数据翻转）极为敏感。因此，微凸块与倒装焊工艺中使用的锡粉必须是经过极端提纯的Low Alpha（低α射线）高纯精锡。AI算力芯片对“超细粒径”与“极低辐射”的双重严苛要求，直接抬升了高端锡膏与预成型焊片的技术壁垒与单位附加值。AI服务器高频PCB板级互连的可靠性溢价除了芯片级封装外，AI服务器主板内部集成了海量的光器件、高频连接器与大功率供电模组。在长年不间断的超高热负荷与高频电磁环境下，焊点极易发生热机械疲劳与电迁移现象。为保障数据中心的高可用性，PCBA表面贴装及光模块倒装焊环节必须采用具备高导热率、抗蠕变的高可靠性无铅特种锡膏与预成型焊片。

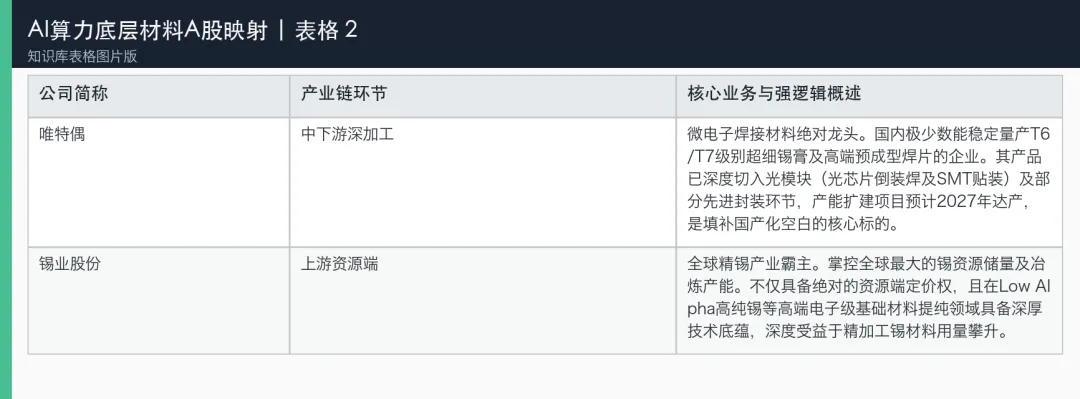

2. A股强逻辑标的映射
三、 硅：算力底座的重构与光电融合的终极载体
硅材料不仅是传统逻辑计算的物理基石，在AI时代，硅的物理形态正经历两场深刻的革命：一是通过“硅光技术（Silicon Photonics）”接管高速数据互连；二是通过重构“HBM Base Die（基础裸片）”，完成从单纯被动基板向有源逻辑计算单元的跨越。
1. 算力应用场景与核心增量逻辑拆解
硅光技术（CPO）在高速光模块中的渗透率逻辑
随着AI集群规模的扩张，芯片间、板卡间的数据交换需求呈几何级增长。传统基于磷化铟（InP）或砷化镓（GaAs）的分立式光模块，在面对800G向1.6T、3.2T升级时，遭遇了不可逾越的成本与功耗物理墙。此时，硅光技术作为“光电融合”的终极解法登场。
硅光模块利用成熟的CMOS集成电路工艺，在硅晶圆（尤其是绝缘体上硅，SOI晶圆）上大批量蚀刻光波导、光调制器等光学元器件，实现了高度的单片集成。相较于传统InP器件不足40%的良率，硅光芯片的工艺精度可达65-250nm，良率高达80%以上，大幅降低了封装冗余与成本。在性能端，高密度集成减少了分立器件间的连接损耗，且硅光方案（或外置光源架构）显著降低了系统的功耗。据行业预测，2026年将是硅光模块销售额首次超越传统光模块（占比超50%）的战略拐点。随着CPO（共封装光学）形态的商业化，硅光技术将从根本上重塑底层光互连架构。
HBM底座芯片（Base Die）的底层架构迭代与硅片激增
HBM存储的迭代是AI算力爆发的核心基石。在HBM技术演进至HBM4的过程中，最底层的Base Die（基础裸片）迎来了颠覆性的架构变更。过去的HBM架构中，Base Die主要作为DRAM层与GPU之间的被动中介层。但在HBM4时代，买方提出了大量的定制化逻辑功能要求，Base Die必须集成更多的高速接口与控制单元（例如2048位超宽接口）。
为实现这一目标，SK海力士已宣布与台积电达成深度战略合作，从2026年的HBM4开始，直接采用台积电的先进制程（逻辑工艺）来制造Base Die，而非传统的存储工艺。这一转变的底层逻辑在于：每一颗HBM都将额外消耗一块高规格的300mm（12英寸）先进制程逻辑硅片。同时，SPHBM4（标准封装HBM）标准的落地，将HBM4的单堆栈接口位宽从2048位降至512位，通过采用:1串行化技术，使其能够直接搭载于标准有机基板上（彻底摆脱昂贵的硅中介层限制），从而将HBM的应用场景从纯AI加速器拓宽至更广泛的CPU、ASIC等领域。算力泛化叠加堆叠层数增加（最高16层），使得上游12英寸高端半导体大硅片的需求弹性进入了非线性的高速放量期。

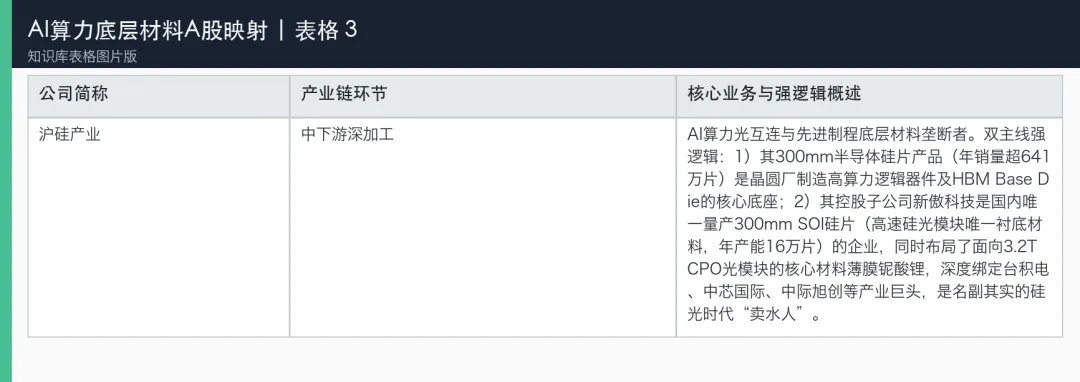

2. A股强逻辑标的映射
四、 镓与锗：光电转换的引擎与战略资源的“王牌”
镓与锗作为第二代及第三代半导体的核心元素，在高速光互连发光端、接收端以及高频高功率电源系统中占据绝对的生态位。在全球大国博弈的背景下，其作为国家战略出口管制小金属的属性，赋予了供应链不可估量的稀缺溢价。
1. 算力应用场景与核心增量逻辑拆解
镓（Ga）：高速发光与极致能效的底层材料
在AI数据中心的高速光模块（如短距互连场景）中，基于砷化镓（GaAs）衬底的VCSEL（垂直腔面发射激光器）是核心发光芯片。其具备极低的阈值电流、优异的高频调制响应速度以及高热导率，是实现光电转换不可或缺的组件。 在能源端，AI服务器供电电源（PSU）面临着在极小空间内输出超高功率密度（Titanium级认证）的挑战。氮化镓（GaN）作为第三代半导体，凭借超高临界击穿电场和高电子迁移率，其制造的功率器件极大地降低了开关损耗与导通损耗，大幅缩减了变压器及散热组件的体积，成为智算中心电源架构升级的核心底座。
锗（Ge）：高速光电探测与特种光学的性能助推器
在硅光模块及高速接收端架构中，随着数据传输速率突破1.6T，单纯依靠硅基器件已无法满足高频响应需求。基于硅锗（SiGe）BiCMOS工艺制造的高速光电探测器、跨阻放大器（TIA）和数字信号处理器（DSP），通过引入锗元素大幅提高了电子迁移速度，展现出极低的噪声系数和极高的高频上限，成为超高速光电转换架构中不可或缺的性能助推器。
叠加逻辑：战略资源属性与供应刚性镓和锗在自然界中极少独立成矿，高度伴生于铝土矿和铅锌矿中。中国掌控着全球绝对份额的提纯提炼产能。随着国家出口管制政策的收紧，海外半导体巨头面临严重的断供风险。在此背景下，AI算力对GaAs/GaN/SiGe器件的刚性需求扩容与上游资源长期的供给收缩预期发生激烈碰撞，直接为拥有核心矿权与全产业链提纯能力的巨头构筑了深厚的资源护城河。

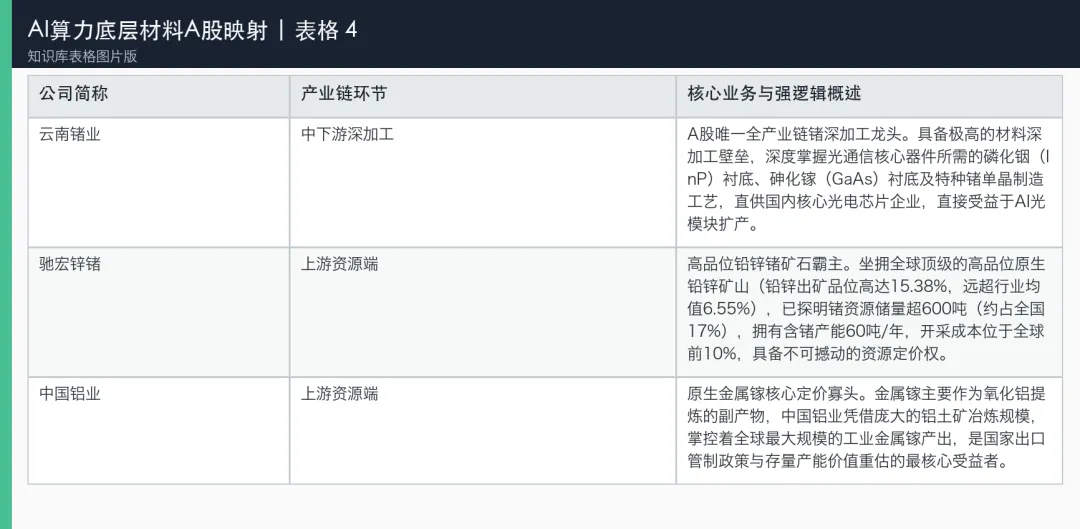

2. A股强逻辑标的映射
五、 稀土：热力学边界的守护者，散热与微特电机之魂
当GPU算力芯片的制程逼近物理极限（如2nm、1nm），晶体管漏电流带来的静态功耗与极高频率带来的动态功耗叠加，使得单颗芯片的发热量轻易突破千瓦大关。散热系统的效能已成为决定AI算力集群能否满血运行的“阿喀琉斯之踵”。稀土永磁材料正是打破这一热力学瓶颈的物理内核。
1. 算力应用场景与核心增量逻辑拆解
极高热密度下的散热系统微特电机升级
为了将B200等顶级GPU的结点温度控制在安全阈值以内，AI服务器必须大规模应用3D VC（均温板）结合转速高达数万转的超大型散热风扇，或全面转向CDU（冷量分配单元）液冷系统。液冷管路中的高压驱动微型水泵以及高转速散热风扇内部的无刷直流电机（BLDC），必须依赖磁能积极高的高性能钕铁硼（NdFeB）永磁体来提供强劲而稳定的驱动力矩。
严苛环境下的重稀土（镝、铽）刚性拉动
更为棘手的是，AI服务器机箱内部长期处于极端高温环境。普通的磁体在高温下极易发生不可逆的退磁现象，导致散热系统彻底宕机。为了大幅提升磁体的内禀矫顽力（耐高温抗退磁能力），必须在钕铁硼晶格内部掺杂昂贵的重稀土元素（镝 Dy、铽 Tb）。 此外，AI算力的终极应用场景——人形机器人，正在开启第二波需求海啸。单台人形机器人复杂的关节驱动系统需要消耗约3.5至4kg的高性能稀土永磁材料。据行业测算，至2029年，仅人形机器人赛道就可能带来3.5万至5.7万吨的高端钕铁硼新增需求。AI智算中心散热底座叠加具身智能驱动，构成了高性能磁材与重稀土长期景气的双螺旋引擎。

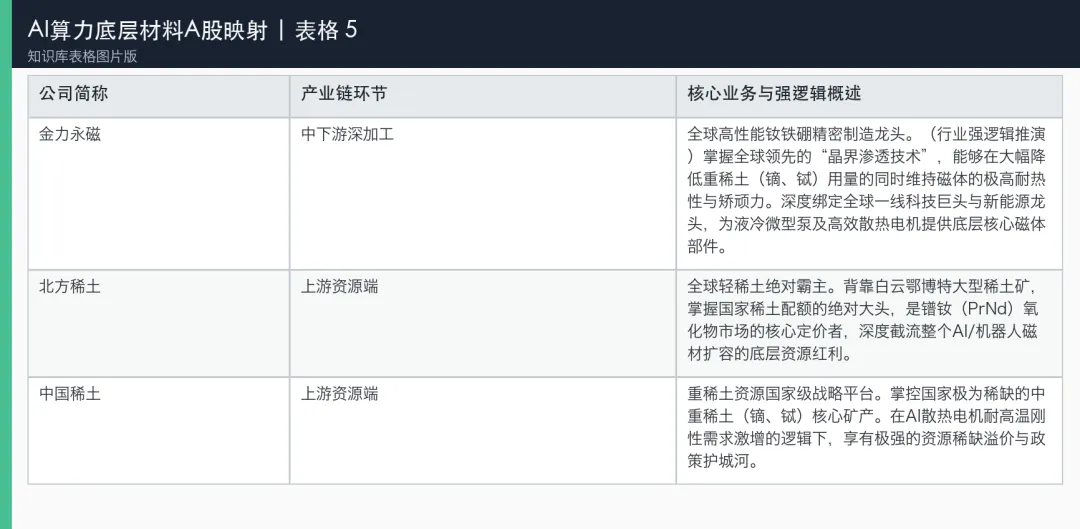

2. A股强逻辑标的映射
六、 核心风险与预期差提示
在深度追踪基础材料强逻辑的同时，分析师必须剥离市场炒作的噪音，警惕底层技术路线快速迭代带来的毁灭性打击，以及资源品周期波动的估值陷阱。
1. 技术路线的颠覆风险：“光进铜退”与“铜退光进”的真实物理边界
铜缆的物理极值与Micro LED CPO的降维打击市场短期内对GB200大规模采用高速直连铜缆（DAC）极度亢奋，但必须清醒认知“铜的物理边界”。根据电磁学原理，铜缆的有效传输距离随着速率的提升呈断崖式衰减：在112Gbps速率下，其有效距离尚可达到2.5米；但当速率迈向224Gbps乃至448Gbps时，有效互连距离将被极度压缩至不足1米。当AI集群的Scale-up需求推动互连距离从机架内滑向机架间时，铜缆面临绝境。 预期差：一场基于玻璃基板与先进封装的Micro LED共封装光学（CPO）革命正加速酝酿。该方案将能耗压缩至令人惊叹的1~2 pJ/bit，仅为传统铜缆能耗的5%，彻底捅破了数据中心高密度互连的能耗与发热天花板。切勿将铜缆在特定极短距场景下的爆发，线性外推至整个智算中心的系统级互连。
硅光芯片对传统分立光模块材料的绞杀硅光芯片利用CMOS工艺实现极大规模的光电一体化集成，本质上是对传统手工作坊式分立光电器件组装的降维打击。当硅光模块在2026年跨越50%的市占率红线后，固守传统InP与GaAs分立式架构的低端光模块组装厂及其配套的初级材料供应商，若无法迅速切入硅光晶圆代工或SOI衬底供应链，其长期估值模型将面临雪崩式塌陷的严峻考验。
2. 上游资源品的估值陷阱：周期波动、宏观需求与政策管控的错位
管控驱动与真实需求驱动的本质错位以镓、锗、稀土为代表的上游战略小金属，其短期内的价格脉冲往往由国家出口管制政策、地缘政治博弈或极端环保限产所引爆。资本市场极易产生认知偏差，将这种“政策倒逼的供给端收缩”，误解为“AI算力驱动的需求端全面爆发”。 传统基盘的拖累效应尽管AI光电互连与电源系统拉动了高端GaAs/GaN/SiGe器件的长期预期，但从绝对体量上看，这些小金属在泛红外光学、低端LED及传统风电/家电磁材等“传统基本盘”中的占比依然庞大。一旦全球宏观经济下行导致传统需求萎缩，而新增的AI需求增量尚不足以填补产能缺口时，单纯依赖原生矿产开采而缺乏深加工提纯壁垒的“伪强逻辑”标的，必将陷入漫长的估值杀跌周期。真正的穿越周期的强者，必然是兼具“顶层资源控制力”与“下游核心半导体器件卡位（如光电衬底、晶界渗透磁材）”双重护城河的绝对龙头。 ~END~
