夜雨聆风我是一名化工配管工程师。
如果你也是做配管的，你肯定经历过下面这个场景。
拿着一叠P&ID图纸，少则十几张，多则几十张。你在第3张图里看到一根管线，管号写着「6"-P-1001-01」，它画着画着，箭头一拐，标了个「TO SHEET 7」。你去第7张P&ID找，找到了，接着看，又写着「TO SHEET 12」。再去第12张，再来一个「FROM SHEET 3 & 7, TO SHEET 18」。
一套装置里几百上千根管线，每根管道都得从头到尾对一遍。管号写错了没有，管径对不对，阀门类型对不对，仪表有没有配对。你得在几十张P&ID之间来回翻，手动一个管号一个管号地找，眼睛都看花。漏了一个，施工队按错的做了，现场返工，那成本就不是闹着玩的。
CAD自带的FIND命令能干这个事。但对话框弹出来，输入管号，点查找，出来一个列表，点一下跳一个，看完这个再重新开对话框输管号找下一个。六十多根管线，按这个节奏搞一遍，一下午就过去了。
我就想要一个东西。在图纸里点一个管号，按一个键，直接跳到下一个同样的管号。再按，再跳。不用对话框，不用输入，不用在鼠标和键盘之间来回倒腾。
所以那段时间我学了点AutoLISP，写了一个小插件，叫FF。
FF的逻辑特别简单。你在任意一张P&ID里选中一个管线号，按下快捷键，它把这个管号记下来，然后搜索整个dwg文件里所有写了同样管号的地方。再按一下FF，视图自动跳到下一个匹配项。再按，再跳。从头到尾循环，一个都不会漏。
如果中间你点了一个新的管号，它会识别出来，自动换成新的管号重新搜。
这玩意在P&ID校审的时候有多好用，谁用谁知道。
听起来挺简单的对吧，但实现上有很多细节要处理。
先说AutoCAD里文字的类型。P&ID图纸里的管线号，有的写在单行文字TEXT里，有的写在多行文字MTEXT里，更常见的是写在定制的属性块里。这三种东西存文字的方式完全不一样。
TEXT最简单，文字直接存在组码1里。
MTEXT也存组码1，问题是里面塞了一堆格式化代码。\P是换段，\A是对齐，\C是颜色，\f是字体，花括号用来分组。你搜「6"-P-1001-01」的时候，如果这个管号在图纸里是用红色标注的，那它在MTEXT里实际存的是「{\C1;6"-P-1001-01}」。不处理这些格式化代码，搜索直接失败。
我写了一个ff-strip-mtext函数专干这个。逐个字符扫过去，遇到反斜杠判断后面是什么，是换段换行就替换成空格，是颜色字体这些格式化代码就整个跳过，花括号直接丢掉。
属性块INSERT更麻烦。属性不是存在块参照本身上的，而是作为子实体挂在块后面。你得从块参照开始，用entnext一个一个往后遍历子实体，直到碰到SEQEND标记才停止。每个ATTRIB实体的组码1里才是属性值，把所有属性拼起来才是完整的管号。
核心的取值函数是这样的。
(defun ff-get-value (ename / elist etype raw) (if (not ename) "" (progn (setq elist (entget ename)) (if (not elist) "" (progn (setq etype (cdr (assoc 0 elist))) (cond ;; 单行文字，组码1就是管号内容 ((= etype "TEXT") (setq raw (cdr (assoc 1 elist))) (if raw raw "")) ;; 多行文字，需要先把格式化代码剥掉 ((= etype "MTEXT") (setq raw (cdr (assoc 1 elist))) (if raw (ff-strip-mtext raw) "")) ;; 属性块，钻进子实体里捞属性值 ((= etype "INSERT") (ff-get-attrib-values ename)) (t "") ) ) ) ) ))三种实体走到三个分支里，各取各的值。拿到值之后，就可以搜了。
搜全图用的是AutoLISP的ssget函数。选全部TEXT和MTEXT和INSERT，拿到值，用wcmatch做模糊匹配。大小写不管，只要值里面包含了搜索关键词就加入结果列表。
但这块又有一个坑。
wcmatch里的通配符。管号里不是没有特殊字符。英寸符号"是双引号，有些老图纸里习惯用#号分隔，还有用句号.做分隔的。但#在wcmatch里匹配任意数字，.匹配任意单个字符。不处理的话搜「2#阀门」会搜出「2号阀门」。
所以我又写了一个转义函数。
(defun ff-escape-wcmatch (str / i ch result specials) (setq result "") ;; wcmatch里的特殊字符，每个前面加反引号转义 (setq specials '("#" "@" "." "?" "*" "~" "," "[" "]" "`")) (setq i 1) (while (<= i (strlen str)) (setq ch (substr str i 1)) (if (member ch specials) (setq result (strcat result "`" ch)) (setq result (strcat result ch)) ) (setq i (1+ i)) ) result)函数本身没几行。但少了它，搜管号的时候碰到特殊字符就翻车。写代码就是这样的，七八成的精力花在处理两成的边界情况上。
整个插件最核心的设计，是主命令C:FF里的状态机。
我用了四个全局变量来记状态。FF-A是当前搜索的管号，FF-MATCH-LIST是所有匹配到的实体列表，FF-CURRENT-INDEX是当前翻到第几个了，FF-LAST-ENTITY是上次按FF时跳到的那个实体。
每次你按FF，它走三步。
第一步，拿到你当前选中的实体。你如果已经点选了一个管号，直接取它。没选的话，提示你点一下。
第二步，读出这个实体的文字值，跟当前存的管道号做个比对。如果管号是空的，或者你新选的值不包含当前的管号，说明你要换一个管号搜了，那就重新扫全图。如果管号没变，那就继续翻页。
第三步是最妙的。你当前选中的实体，跟上次FF带你跳到的那个实体，是同一个吗？如果是同一个，说明你在连续按FF，那就前进到匹配列表里的下一个。如果不是，说明你手动在图纸上点选了列表中间的某一个，那就直接跳到那个位置，从那接着往下翻。
;; 这条if是整个交互体验的核心(if (equal ent *FF-LAST-ENTITY*) ;; 连续按FF，前进到下一个，到末尾了回到第一个 (setq *FF-CURRENT-INDEX* (rem (1+ pos) (length *FF-MATCH-LIST*))) ;; 手动点选了别的匹配项，直接跳到那个位置 (setq *FF-CURRENT-INDEX* pos))同一个→前进，不同→跳转。就这一句if，整个操作的流畅感全凭它。

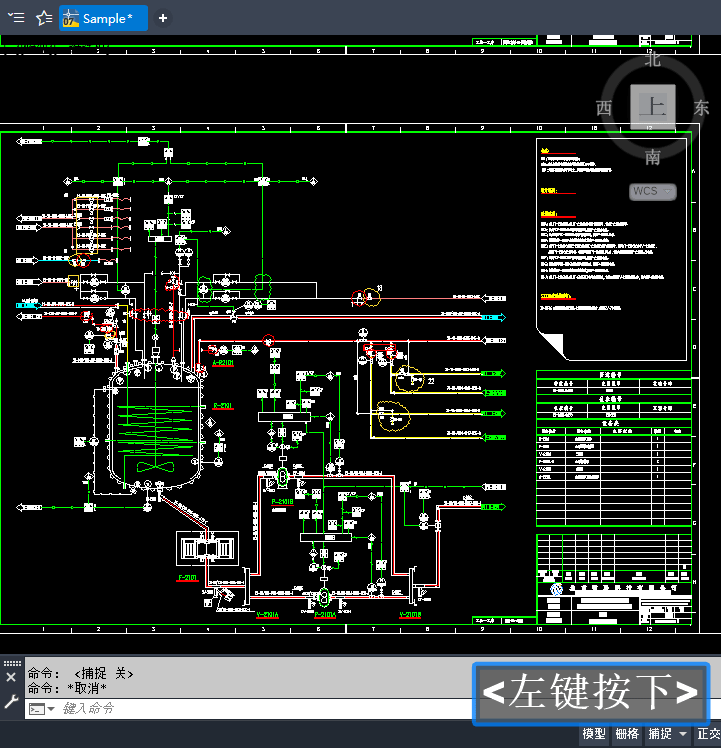

ff-select-and-show这个函数也值得一提。它的工作很简单，清掉之前的选中状态，用ZOOM Object把目标实体拉到屏幕正中间，再把它选中显示夹点。你连续按FF，视图就跟着管号一个一个跳，像是在翻一本管线的索引目录。那个感觉太爽了。
说真的，用全局变量做状态机，放在现在的软件工程课上可能会被老师说不够优雅。但一个三百多行的小工具，你非要搞什么设计模式，搞什么面向对象封装，那才是真的不优雅。四个变量，九个函数，一条命令。干净利落。
回到这个工具的初心。它解决的是一个非常非常具体的痛点。不涉及AI，没用什么高级技术，甚至代码风格都透着土味。
但正是因为它够小，够具体，够直接，所以真的好用。
每次拿到一套新装置的P&ID做校审，把dwg打开，脚本导入，一根管号一根管号地过。手指在键盘上规律地敲两下，视图刷地一下跳到下一张图里的同一条管线。管号、管径、阀门、仪表，一行一行核过去。一个上午能干完以前一整天的工作量。
我就觉得，嗯，那个周末学AutoLISP，值了。
关键的代码上面都贴了，自己拼一下就能跑。
想要完整lsp文件的，公众号后台私信「配管提效」我直接发你。
如果你也是搞化工配管的，或者经常在CAD里跟大量文字打交道，可以把这段代码拿去用。加载很简单，CAD命令行里输入 load 回车，然后选择下载好的FF.LSP文件就可以了，也可以直接把这个文件拖拽到CAD窗口中。
最后说句跟技术没关系的。
我自己有时候觉得，做工程技术这行，很多人对手头重复、繁琐的工作是认了的。觉得这就是工作的一部分，忍着呗。但我总觉得，如果能花一点点时间，学一个最小的工具，写一个最简单的脚本，把那些纯机械的重复操作省下来，把精力花在真正需要你去判断、去思考的事情上，这个投资怎么算都是值的。
何况，自己做出来的东西，用着是真的有成就感。
不是那种「我完成了一个项目」的成就感。就是那种，把一件原来要花三个小时的事，变成了二十分钟。然后你靠在椅子上，喝了口水，想着今天可以早点下班。
这种感觉，谁用谁知道。
