电压、串并联电路中电压的规律
_____________________________________________________________________ ______ ___ __
___________________________________________________________________ _____ ____ ______

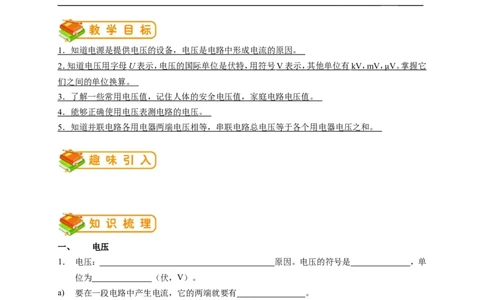

1 ．知道电源是提供电压的设备，电压是电路中形成电流的原因。
2 ．知道电压用字母 U 表示，电压的国际单位是伏特，用符号 V 表示，其他单位有 kV ， mV ， μV 。掌握它
们之间的单位换算。
3 ．了解一些常用电压值，记住人体的安全电压值，家庭电路电压值。
4 ．能够正确使用电压表测电路的电压。
5 ．知道并联电路各用电器两端电压相等，串联电路总电压等于 各个用 电器电压之 和 。
一、 电压
1． 电压： 原因。电压的符号是 ，单
位为 （伏，V）。
a) 要在一段电路中产生电流，它的两端就要有 。
b) 电源的作用 。http: //ww w.xkb1.co m
c) 1kV＝103V＝106mV
2． 电压表：测量电路两端电压的仪表叫电压表，符号为，其内阻很大，接入电路上相当于 。
3． 电压表的示数：量程 使用接线柱* 表盘上刻度位置 大格代表值 小格代表值
0～3V “-”和“3” 下一行 1V 0.1V
0～15V “-”和“15” 上一行 5V 0.5V
在下一行读出的示数是指针指向相同位置时，在上一行读出的示数的5倍。
* 部分电流表的三个接线柱是“+”、“3”和“15”。这时“3”和“15”是负接线柱，电流要从“+”
流入，再从“3”和“15”流出。
4． 正确使用电压表的规则：
a) 电压表必须和被测的用电器 。
如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。
如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，

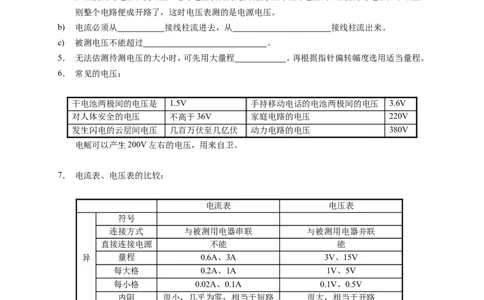

则整个电路便成开路了，这时电压表测的是电源电压。
b) 电流必须从 接线柱流进去，从 接线柱流出来。
c) 被测电压不能超过 。
5． 无法估测待测电压的大小时，可先用大量程 。再根据指针偏转幅度选用适当量程。
6． 常见的电压：
干电池两极间的电压是 1.5V 手持移动电话的电池两极间的电压 3.6V
对人体安全的电压 不高于36V 家庭电路的电压 220V
发生闪电的云层间电压 几百万伏至几亿伏 动力电路的电压 380V
电鳐可以产生200V左右的电压，用来自卫。
7． 电流表、电压表的比较：
电流表 电压表
符号
连接方式 与被测用电器串联 与被测用电器并联
直接连接电源 不能 能
异 量程 0.6A、3A 3V、15V
每大格 0.2A、1A 1V、5V
每小格 0.02A、0.1A 0.1V、0.5V
内阻 很小，几乎为零，相当于短路 很大，相当于开路
使用前要调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；不
同
能超过最大测量值。
二、 串、并联电路中电压的规律
【实验器材】两只相同规格的小灯泡和一只不同规格的小灯泡、一个开关、两节干电池、导线若干、三
个电压表【电路图】
【设计实验】分别按照上面两个电路图连接电路，先将规格相同的小灯泡接入电路，读出电压表示数
并记录；然后将规格不同的小灯泡接入电路，再次读出电压表示数并记录。
【实验表格】串联电路：
实验次数 AB两端的电压U /V BC两端的电压U /V AC两端的电压U /V
AB BC AC
1
2
并联电路：
实验次数 L 两端的电压U/V L 两端的电压U/V 总电压U/V
1 1 2 2
1
2
【实验结论】
串联电路两端的总电压 。
并联电路中 。
【提示】使用不同规格的灯泡是为了避免偶然性。
题型一：电压
例1．（2015•东城区一模）在国际单位制中，电压的单位是（ ）
A．瓦特B．伏特 C．牛顿 D．焦耳
题型二：电压表的使用例2．（2015秋•门头沟区校级期中）在如图所示的电路中，电压
表测量的是（ ）
A．灯L 两端的电压 B．灯L 两端的电压
1 2
C．电源两端的电压 D．开关S两端的电压
题型三：电压表的连接

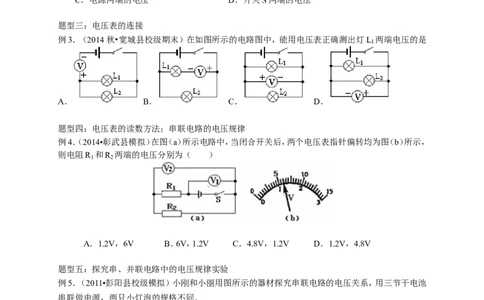

例3．（2014秋•宽城县校级期末）在如图所示的电路图中，能用电压表正确测出灯L 两端电压的是
1
A． B． C． D．
题型四：电压表的读数方法；串联电路的电压规律
例4．（2014•彰武县模拟）在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，
则电阻R 和R 两端的电压分别为（ ）
1 2
A．1.2V，6V B．6V，1.2V C．4.8V，1.2V D．1.2V，4.8V
题型五：探究串、并联电路中的电压规律实验
例5．（2011•彭阳县校级模拟）小刚和小丽用图所示的器材探究串联电路的电压关系，用三节干电池
串联做电源，两只小灯泡的规格不同．
L 两端电压/V L 两端电压/V 串联总电压/V
1 2
1.4 3.1 4.5
（1） 请用笔画线代替导线，连接实验电路．要求：L 和L 串联，电压表测量两灯串联后的总电压．
1 2（2）小刚用电压表测量L 两端的电压时，直接选用0﹣﹣3V 的量程，小丽说这样不行，规范的操作方
1
法应 ．
（3）他们在测量L 两端的电压时，两灯突然熄灭，电压表示数变为0．小刚用电压表检测L 两端的电
2 1
压，示数为电源电压，由此判断出L 处的故障是 ；L 是短路
1 2
还是正常的，小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是
．
（4）他们排除故障后继续实验，得出了下表所示的一组数据．为了得出串联电路电压关系的普遍规律，
他们还应当 ．
基础演练
1．下列说法中错误的是 ( )
A．电源是提供电压的装置
B．电路中只要有了电源就能形成电流
C．有电源不一定有电流，有电流必定有电源
D．在闭合电路中，要得到持续的电流必须有电源
2．电压是________________的原因。
3．三节干电池串联组成的电池组的电压是________V。家庭电路的电压是________V，只有________
的电压对人体才是安全的。
4．单位换算。
(1)56kV＝________V (2)700V＝________mV
(3)2mV＝________V (4)90mV＝________kV
(5)1.5mV＝________V＝________kV (6)2.5×104V＝________kV
5．电压表是测量电路两端________的仪表，它在电路图中的符号是________。
6．要测量电路中某两端的电压，应把电压表________联在电路中，并且必须使电流从________接线
柱流入电压表，从________接线柱流出电压表。
7．使用电压表测电压时，不要超过电压表的________，否则电压表将会被损坏。在预先不能估计待测
电压高低的情况下，应先使用________量程的两个接线柱。并且要通过________________来判断
待测电压值是否在电压表的测量范围内。
8．如图6－4甲所示的电压表，如果选用“—”和“3”两个接线柱时，它的量程是________V，分度值
是________V，表盘的示数是________V；如果选用“—”和“15”两个接线柱时，它的量程是
________V，分度值是________V，表盘的示数是________V。假如所测电压为4.5V，请在乙表盘上
标出选用的接线柱和指针位置。图6－4 图6－5
9．图6－5所示的是用电压表测量灯L、L、L 及A、B与C、D两点间电压的电路。当开关S闭合后，
1 2 3
先后测出：甲图中的电压分别为U、U、U 和U ，它们之间的关系是________。乙图中的电压分别
1 2 3 AB
为U、U、U、和U ，它们之间的关系是________。(填写公式)
1 2 3 CD
图6－6 图6－7
10．如图6－6所示，灯泡L 和L 是________联的，电压表________端为正接线柱，它所测量的是灯
1 2
________两端电压。若电源电压为3V，电压表示数为1.8V，则L 两端的电压是________V。
1
11．如图6－7所示，小灯泡L、L 是________联的，电压表测的是________两端的电压。若电源两端
1 2
电压为3V，当开关S闭合时电压表的示数为1V，则L 两端电压为________V，L 两端电压为
1 2
________V。
12．在图6－8所示电路中，(1)将电流表、电压表的符号填入圆圈中。(2)标出电表的正负接线柱。(3)标
出开关闭合时，通过电路各部分电流的方向。(4)电流表测的是灯________的电流。(5)电压表测的
是________的电压。(6)L 与L 是________联。
1 2
13．如图6－9所示的干电池组，如果每节干电池的电压均为1.5V，则电池组的电压为_______V；用电
压表测电池组的电压时，线头a应接在电压表的________接线柱上，应选用______V的量程。
图6－8 图6－9 图6－10
14．如图6－10所示，用电压表测小灯泡L 两端的电压。此电路连接有误，请用文字说明其中的错误。
1
图中的错误：________________________________。
15．按照图6－11甲所示的电路图，在乙图中把各元件连接起来。
图6－11
16．如图6－12所示，开关闭合后，两个电压表的示数分别为如图 6－13所示，则L 两端的电压为
1________V。
图6－12 图6－13
17．如图6－14所示电路中有两个小灯，请在图中○内，分别填入电表或灯的符号，要求开关闭合时
两灯均能发光，且两电表的示数均不为零。
图6－14
巩固提高
1．下列关于电压的说法中，不正确的是（ ）
A．电压是电路中形成电流的原因 B．只要电路两端有电压，电路中就一定有电流
C．电路中有电流时，电路两端一定有电压 D．电源是提供电压的装置
2．在如图2所示的电路中，当接通开关S后，电压表的示数表示（ ）
A．L1两端电压 B．L2两端电压 C．电源电压 D．L1和L2两端电压
L L
L L 1 2
1 2
V V
S S
图2 图 3
3．如图3所示电路，电源电压6伏，导线完好，接线处良好。当闭合电键时，两灯均不发光，电压表数
为6伏．由此可以判断（ ）
A．灯L1和L2都损坏了 B．灯L1的灯丝断了
C．可能是灯L2的灯丝断了 D．灯L1和L2都未损坏
4．如图所示的电路中，甲、乙是两只电表，闭合开关S后，两灯都发光，则（ ）
A．甲是电流表，乙是电压表 B．甲是电压表，乙是电流表
C．甲、乙都是电流表 D．甲、乙都是电压表
V
L 2 L L
1 2 3
L L
1 2
甲 乙 V 3
S V 1
S图4 图5
5．如图所示电路，电压表V1的示数为9V，电压表V2的示数为4V，电压表V3的示数为7V，则灯L2
两端的电压为（ ）
A．3V B．2V
C．4V D．5V
6．超高压输电线路上的电压为50万伏。50万伏= 伏= 毫伏；脑电波电压约0.05毫伏。0.05毫伏
= 伏。
7．4节相同干电池串联起来的电压等于 节相同蓄电池串联起来的电压。
8．在如图8所示电路中，闭合电键后，灯L1、L2均正常工作。甲、乙为电学仪表，其中甲是 表，
测量的是 ；乙是 表，测量的是 。
甲
L L
1 2
乙
S
图8 图9
9．如图9所示，合上开关后电压表V1、V2和V3的示数分别为6V、5V和3V，那么电灯L1两端的电
压为 ，L2两端的电压为 ，L3两端的电压为 。
10．在下面两个图10的圆圈内填上适当的电表符号，并标出正、负接线柱。
图10 图11
11．在图中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分
别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光。
12．如图所示，有两节干电池，两个小灯泡L1、L2，电键和电流表、电压表。要求把小灯泡串联在电源
L
上，并用电压表测量L1两端电压，用电流表测量电路的总电流。1
L
A 2 V
- 0.6 3 - 3 151．导体两端有电压，导体中才会产生 ，而 是提供电压的装置，电压的国际单位的
主单位是 。
2．15毫伏= 伏= 千伏；2.5×104伏= 千伏= 毫伏。
3．电压表的符号是 。要测电路中两点间的电压，应当把电压表 联在此电路两点
间，并且使电流从 接线柱流入电压表，从 接线柱流出电压表。
4．被测电压不要超过电压表的 ，在预先不能估计被测电压的情况下，应使用 量程，
并且要采用 的方法来判断被测电压是否合适。
5．如图5电压表如果使用“－”“3”接线柱，电压表的示数是 伏；如果使用“－”“15”
接线柱，电压表的示数是 伏。
图5 图6 图 7
6．如图6所示，L 和L 都能发光，甲、乙、丙为电压表或电流表，则L 和L 为 联，甲一定是
1 2 1 2
表，它测 的 。乙一定是 表，它测 的 。丙一定是
表，它测 的 。
7．三节干电池串联的电压是 。
8．如图7所示，L 和L 是 联， 的a端是 接线柱，b端是 接线柱。如果电源的
1 2
总电压是6V， 的示数是4V，则L 的电压是 V，L 的电压是 V。
1 2
9．下列说法正确的是（）
A．电路中有了电源，电路中就一定有电流 B．电源是提供电流的装置
C．只要导体中有自由电荷存在，导体中就会有电流形成 D．有电源的闭合电路才会有电流
10．一个小电动机工作时，要求电源电压是3V。则（ ）
A．如果用干电池串联使用，至少要用2节B．如果用干电池并联使用，至少要用2节
C．只用干电池并联，用多少节都不能使电动机正常工作
D．以上说法都不正确
11．下列说法正确的是（ ）
A．体积越大的干电池，电压越高 B．干电池不分大小，电压都是2伏
C．干电池中央的金属帽是电池负极 D．干电池的金属外壳是电池负极
12．下列说法正确的是（ ）
A．使用电压表前，要将指针调到零刻度
B．有三个接线柱的电压表，有三个量程
C．使用电压表时，绝对不允许直接把表接在电源两极间
D．电压表应串联在电路中
13．下面电路图中， 测L1的电压的电路正确的是（ ）
14．在右图1中，关于 的说法正确的是（ ）
A．a为电流表，b为电压表 B．a为电压表，b为电流表
C．a、b均为电流表 D．a、b均为电压表
图1 图2
15．如图2所示，S闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显
的偏转，该电路的故障可能是：（ ）
A．电流表坏了或未接好
B．L2的灯丝烧断或灯座与灯泡没接触
C．L1和L2的灯丝都被烧断D．L1的灯丝被烧断或没接好
16．请把下列实物连成电路，要求电流表测灯泡中电流，电压表测灯泡两端电压。如果电流表的示数
是0.16A，电压表的示数是2.6V。请把指针位置及接线柱的连接画在下边的图中。
17．在下面的电路中，标出电压表，电流表及它的正、负接线柱。
18．请把下面的实物画成电路图，电流的流向，电器元件的先后顺序不能改动。_________________________________________________________________________________
_________________________________________________________________________________

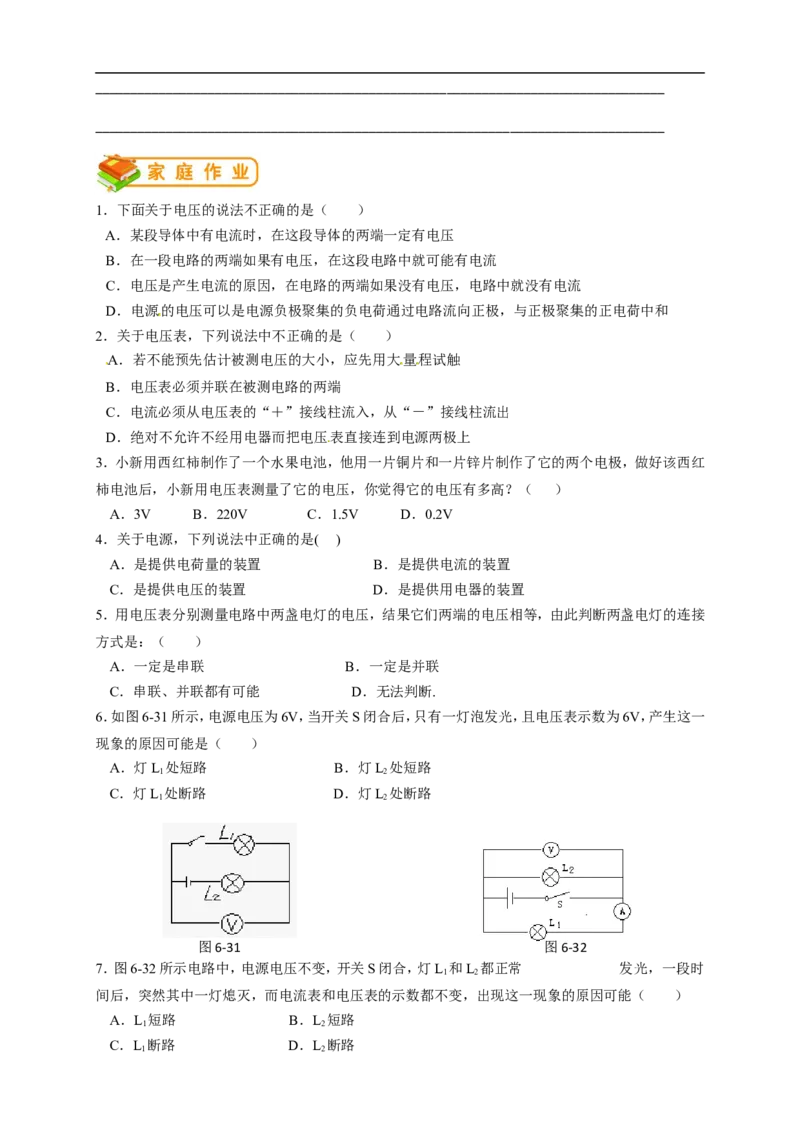

1．下面关于电压的说法不正确的是（ ）
A．某段导体中有电流时，在这段导体的两端一定有电压
B．在一段电路的两端如果有电压，在这段电路中就可能有电流
C．电压是产生电流的原因，在电路的两端如果没有电压，电路中就没有电流
D．电源的电压可以是电源负极聚集的负电荷通过电路流向正极，与正极聚集的正电荷中和
2．关于电压表，下列说法中不正确的是（ ）
A．若不能预先估计被测电压的大小，应先用大量程试触
B．电压表必须并联在被测电路的两端
C．电流必须从电压表的“＋”接线柱流入，从“－”接线柱流出
D．绝对不允许不经用电器而把电压表直接连到电源两极上
3．小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红
柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（ ）
A．3V B．220V C．1.5V D．0.2V
4．关于电源，下列说法中正确的是( )
A．是提供电荷量的装置 B．是提供电流的装置
C．是提供电压的装置 D．是提供用电器的装置
5．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接
方式是：（ ）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．无法判断.
6．如图6-31所示，电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，产生这一
现象的原因可能是（ ）
A．灯L 处短路 B．灯L 处短路
1 2
C．灯L 处断路 D．灯L 处断路
1 2
图6-31 图6-32
7．图6-32所示电路中，电源电压不变，开关S闭合，灯L 和L 都正常 发光，一段时
1 2
间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）
A．L 短路 B．L 短路
1 2
C．L 断路 D．L 断路
1 28．在如图6-33（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图6-33（b）所示，则电阻R
1
和R 两端的电压分别为（ ）
2
A．4.8V， 1.2V B． 6V， 1.2V
C．1.2V， 6V D．1.2V， 4.8V
2
图6-33
图6-34
9．一个灯泡接在三节串联的铅蓄电池上，才能正常发光如果现在用两个同样的灯泡串联后仍接在这
个铅蓄电池上，则这两个灯泡将（ ）
A．较亮 B．较暗 C．正常发光 D．烧坏
10．如图6-34所示.开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整
个电路中没有电流，其电路故障是（ ）
A． L 灯丝断路 B．L 灯丝断路
1 2
C．电池耗尽无电压 D．L 灯丝短路
2
11．某同学使用电压表时，估计待测电路中的电压应选用0~3V的量程，但他误用0~15V的量程来测
量，这样做的结果是 ( )
A．指针摆动角度大，会损坏电压表 B．指针摆动角度小，会损坏电压表
C．指针摆动角度小，读数比较准确 D．指针摆动角度小，读数不够准确
12．如图6-35所示，当开关S闭合后，电压表测出的电压是（ ）
A．灯L 两端的电压 B．灯L 两端的电压
1 2
C．灯L 和L 两端的总电压 D．电源两端的电压
1 2
图6-35
图6-37
图6-38
15．在图6-37所示的电路中，①②③④处的电表分别是（ ）
A．表①是电压表，表②③④是电流表 B．表①③是电压表，表②④是电流表
C．表①②是电压表，表③④是电流表 D．表①③④是电压表，表②是电流表
16．在图6-38所示电路中，电源电压保持不变，当开关 S 闭合，S 断开时，电压表的读数是3V；当开
1 2
关S 断开，S 闭合时，电压表的示数是5V，则S 断开时，灯L 和L 两端的电压分别为( )
1 2 2 1 2A．2V和3V B．3V和2V
C．2V和8V D．2V和5V
17．电源工作时，不断地使正极聚集正电荷，负极聚集负电荷，保持电路两端有一定的电压，这个电压
可以使电路中的自由电荷发生 ，从而在电路中形成 ，所以说 是提供电
压的装置。
18．当使用电压表的“＋”和“3”接线柱时，图1甲、乙两刻度盘上的示数分别是 V和 V；
若用“＋”和“15”两个接线柱时，则图1示数分别是 V和 V。
图1
19．电压是__________的原因，电源的作用是保持__________有一定的电压。
20．一般照明电路的电压为 V，只有 V的电压对人体是安全的。将8节
干电池串联起来组成一个电池组，此电池组的总电压是________V，给3只相同的灯泡串联而成的电
路供电，每只灯泡两端的电压为______________V。
21．电压表能直接接在电源两端测量电源电压，这是因为电压表的_ _ _ _非常大，不会形成
电源________。
22．在一次测L、L 灯串联的电路电压的实验中，电路两端的总电压值如图6-39甲所示，则总电压为
1 2
__________V，灯泡L 的电压如图6-39乙所示，则灯L 的电压为_____V，灯L 的电压为_______V。
1 1 2
图6-39 图6-40
23．在图6-40中，V表示数为4.5V，A、A 两表示数分别为1.2A、0.9A，则电源由 节新干电池组成，
1 2
通过L、L 的电流分别为 A和 A。
1 2
24．如图4所示，开关闭合后，灯泡发光，电压表和电流表分别测出了灯泡两端的电压和通过的电流，
并且两表的示数分别不超过3V和0.6A。
（1）根据要求将图中实物图连接起来
（2）画出电路图
（3）电压表和电流表的示数各是 V, A。25．图6-46所示，用电压表分别测量L 两端的电压U、L 两端的电压U 以及L、L 串联的总电压U，
1 1 2 2 1 2
请根据表盘读数回答下列问题：
S
U U
1
L L
1 2 - -
3 15 3 15
图6-46
⑴ L 两端的电压U 是多大？ ⑵ L 两端的电压U 是多大？
1 1 2 2
⑶ L、L 串联的总电压U是多大？ ⑷ 电源电压是多大？
1 2
