飞时达场区道路公路设计软件RDCADG V5.0正式发布

场区道路公路设计软件RDCADG基于CAD平台，实现道路全流程设计，包括地形处理、线形设计、平纵横设计、交叉口设计、土方工程量计算、标志标线及三维效果图生成。内置雨污水管网模块，自动生成纵断面图，支持管网交叉净距检测，适配城市道路与公路，提升设计效率。

2026年4月10日，场区道路公路设计软件RDCADG V5.0正式发布。本次大版本升级重点新增无人机三维测图导入与高程点、等高线自动提取功能，新增喇叭口、视距三角形、路幅边线连接等道路平面编辑及涵洞桥梁设置、板块标注、坐标高程标注、路面等高线生成功能，支持纵断设计数据文件导入导出、横断面清表土方量、边坡表面积计算、交叉口土方计算及三维生成、道路三维模型生成，进一步提升软件专业性与操作体验。衷心感谢广大用户提出宝贵的意见与建议。

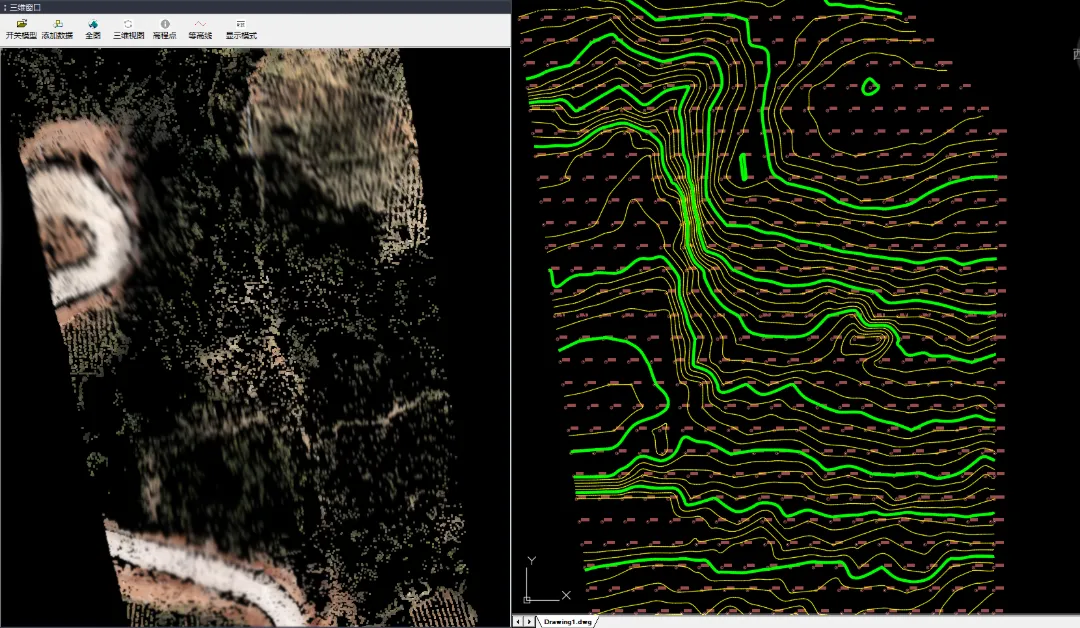

新增【地形】-【导入三维测图】功能，支持导入倾斜摄影及点云文件来构建三维地形，并在其中自由观察。同时，支持将地形中的高程点与等高线提取至CAD作图区域。

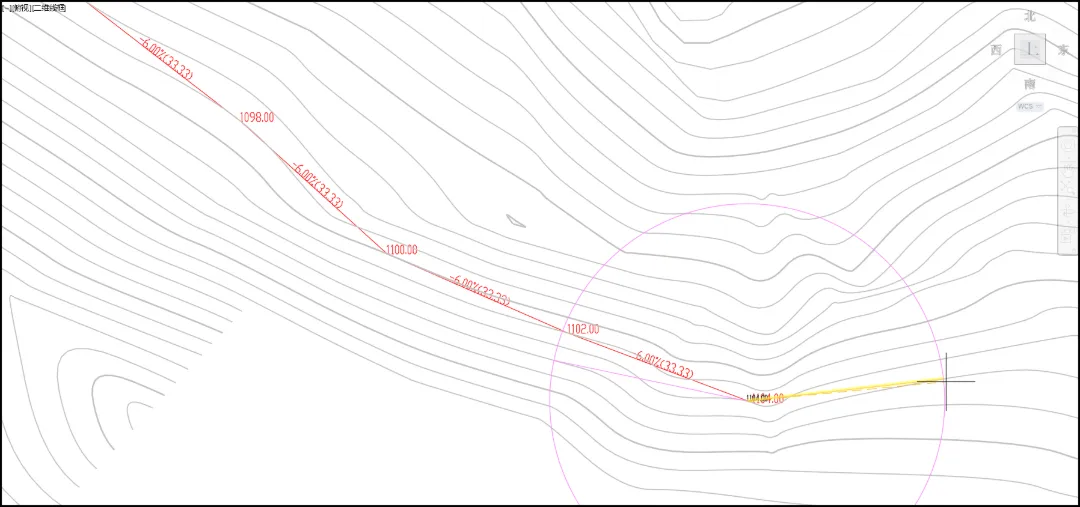

1. 新增【平面】-【导线布置】-【试坡导线】功能，帮助用户根据自然地形等高线和预设的坡度要求，计算出适合的道路线路，适用于需要精确控制坡度的越岭线路设计。

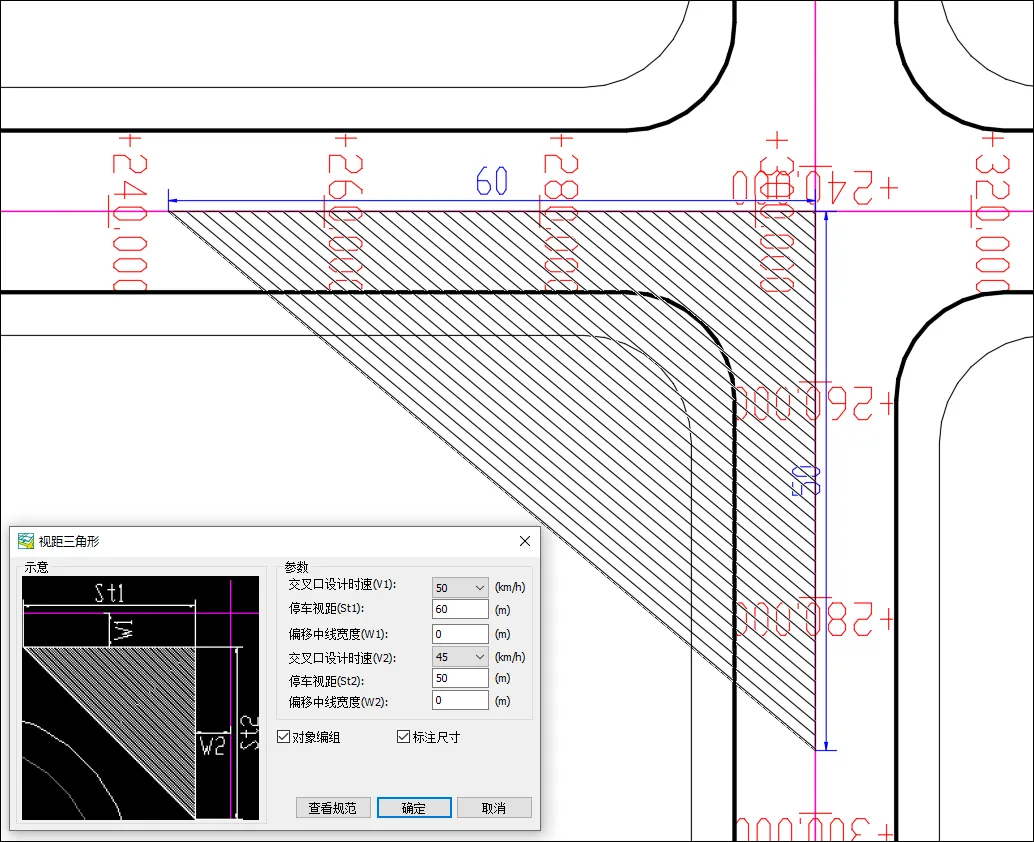

2.新增【平面】-【路口处理】-【视距三角形】功能，支持在交叉口按照两车道的停车视距绘制视距三角形。

3.新增【平面】-【辅助设施】-【出入口】功能，支持在道路边线位置自动生成出入口，同时为用户提供出入口参数设置。

4.新增【平面】-【路口处理】-【喇叭口】功能，在交叉路口处自动对道路边线及人行道线实施渠化拓宽，支持渠化宽度、展宽段长度、缓冲段长度等参数设置。

5.新增【平面】-【分隔带】-【树池布置】功能，支持相连线布置和分段布置两种方式，同时，可自动标注出树池的尺寸、间距等信息。

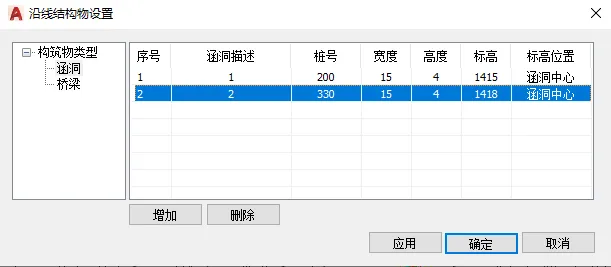

6.新增【平面】-【辅助设施】-【桥涵设置】/【桥涵绘制】/【桥涵标注】3个功能，支持对桥梁、涵洞的名称、桩号位置、高度及跨径等信息进行设置，同时依据已录入的相关信息，在道路平面对应位置完成自动标注。

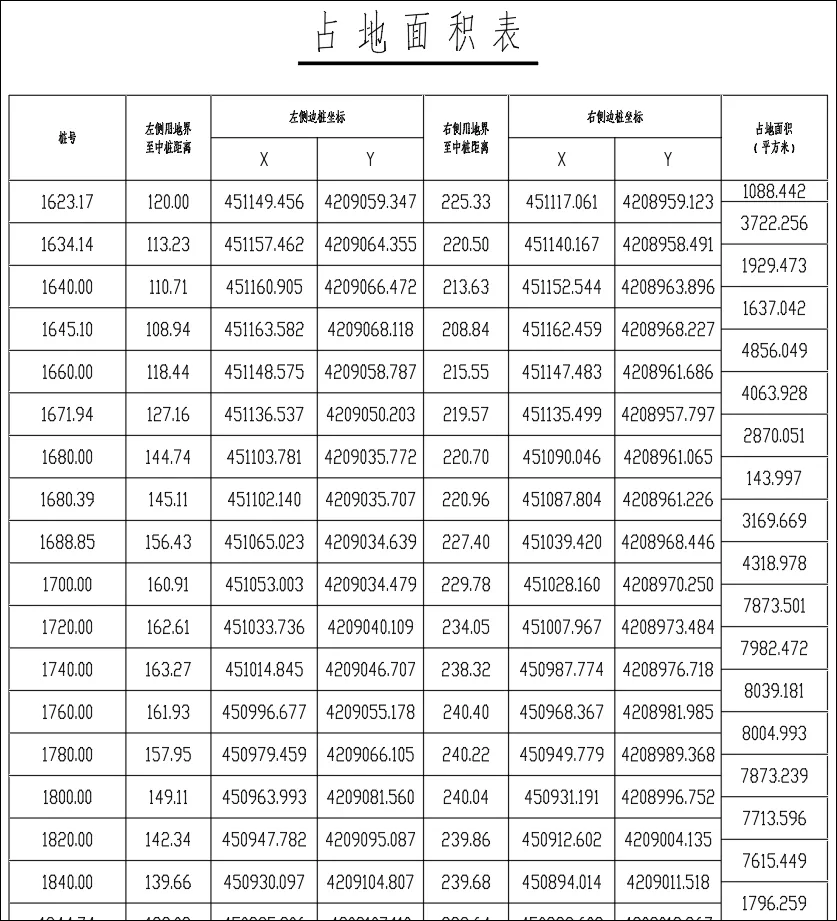

7.新增【平面】-【表格输出】-【占地面积表】功能，支持依据道路两侧征地线与桩号范围，自动计算占地面积，同时可生成表格并导出 Word、Excel 文件。

8.新增【平面】-【平面标注】-【坐标高程标注】功能，支持对道路中线进行引线式标注XY坐标及中桩设计高程。

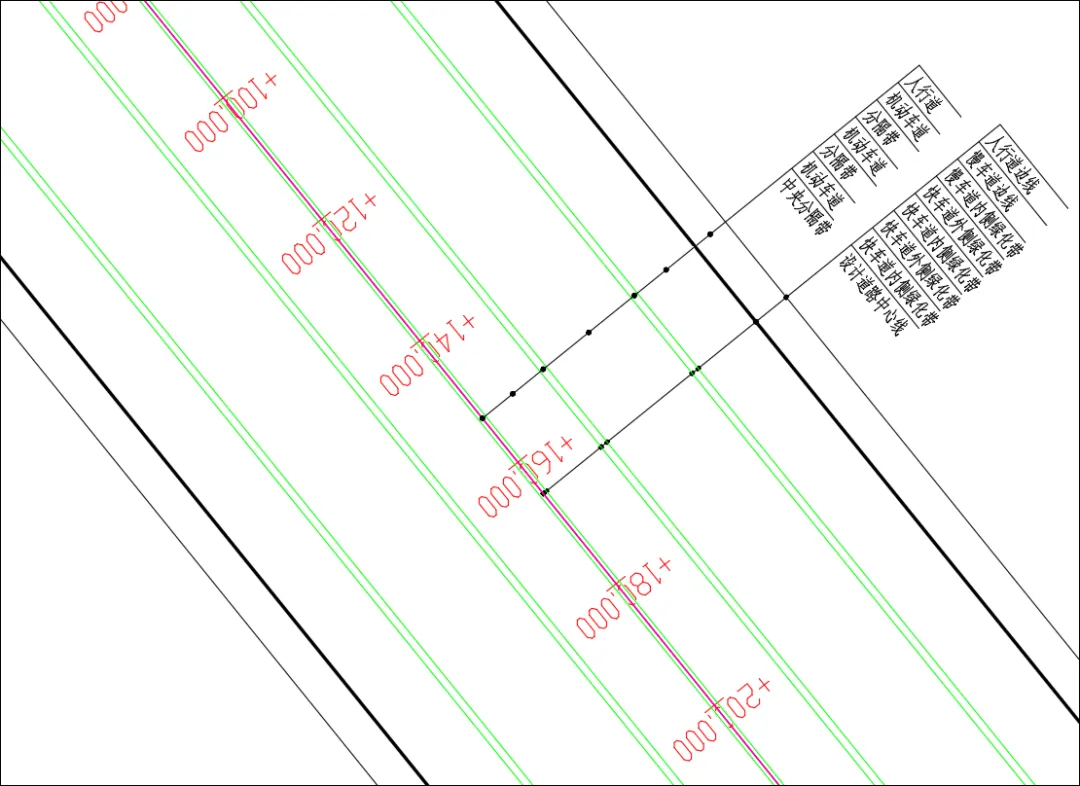

9.新增【平面】-【平面标注】-【板块标注】/【板块边线标注】2个功能，支持对道路的板块和板块边线进行扯旗式标注。

10.新增【平面】-【平面标注】-【道路路宽标注】功能，支持点取道路中线自动标注道路宽度。

11.优化【平面】-【桩号标注】功能，增加引出线标注桩号，支持引出线长度、颜色及线宽等参数设置。

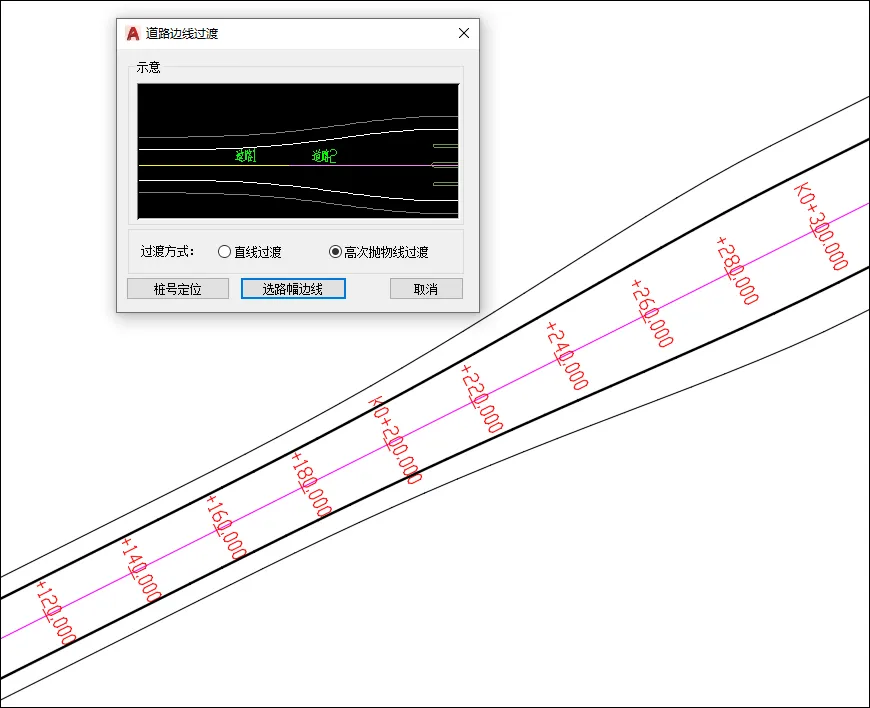

12.优化【平面】-【边线编辑】-【边线过渡】功能，增加支持按桩号定位方式，对同一中线、不同宽度的两段道路，实现直线或高次抛物线过渡。

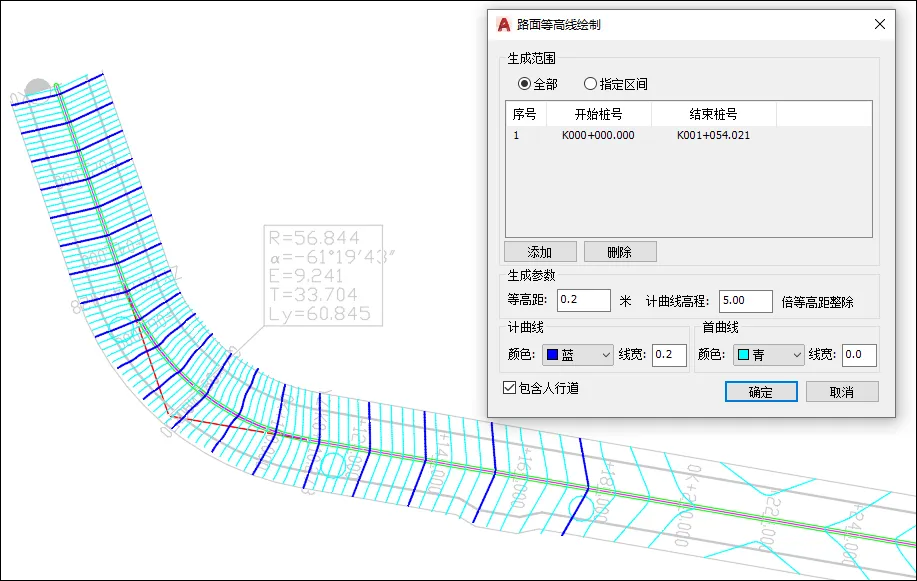

13.优化【平面】-【路面等高线绘制】功能，支持按全部桩号范围或指定桩号范围生成等高线，同时，还增加了对首曲线与计曲线的识别显示。

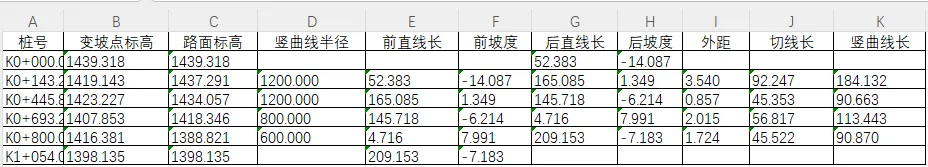

1. 新增【纵断面】-【拉坡竖曲线设置】-【导入文件】/【保存文件】/【导出Excel】三个功能，支持将纵断拉坡竖曲线设计高程、竖曲线半径等数据进行保存与导出，便于后期对文件数据进行编辑调整，并可重新导入纵断竖曲设计中。

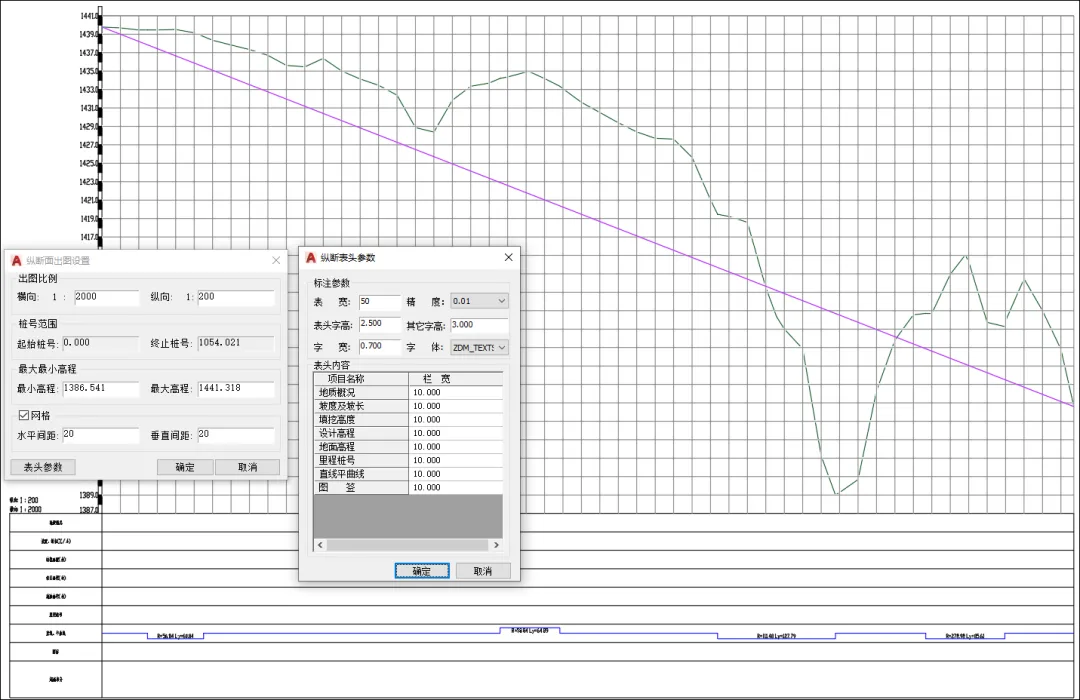

2.优化【纵断面】-【纵断面出图】功能，增加纵断面表头参数及网格线参数设置，进一步丰富纵断面出图效果。

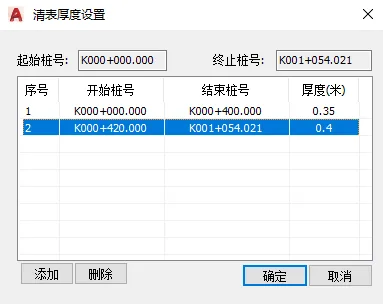

1. 新增【横断面】-【清表厚度设置】功能，支持按桩号范围设置清理表层土的厚度。

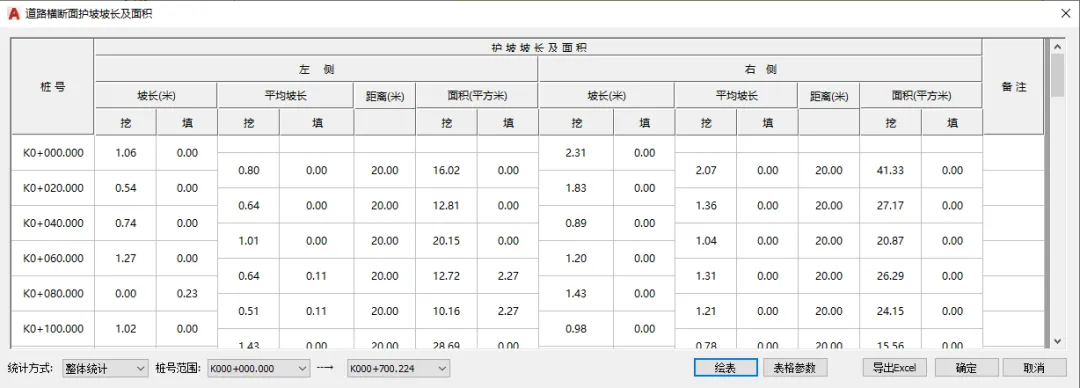

2.新增【横断面】-【表格输出】-【边坡坡长及面积表生成】功能，支持道路横断面边坡坡长、投影面积及表面积统计。

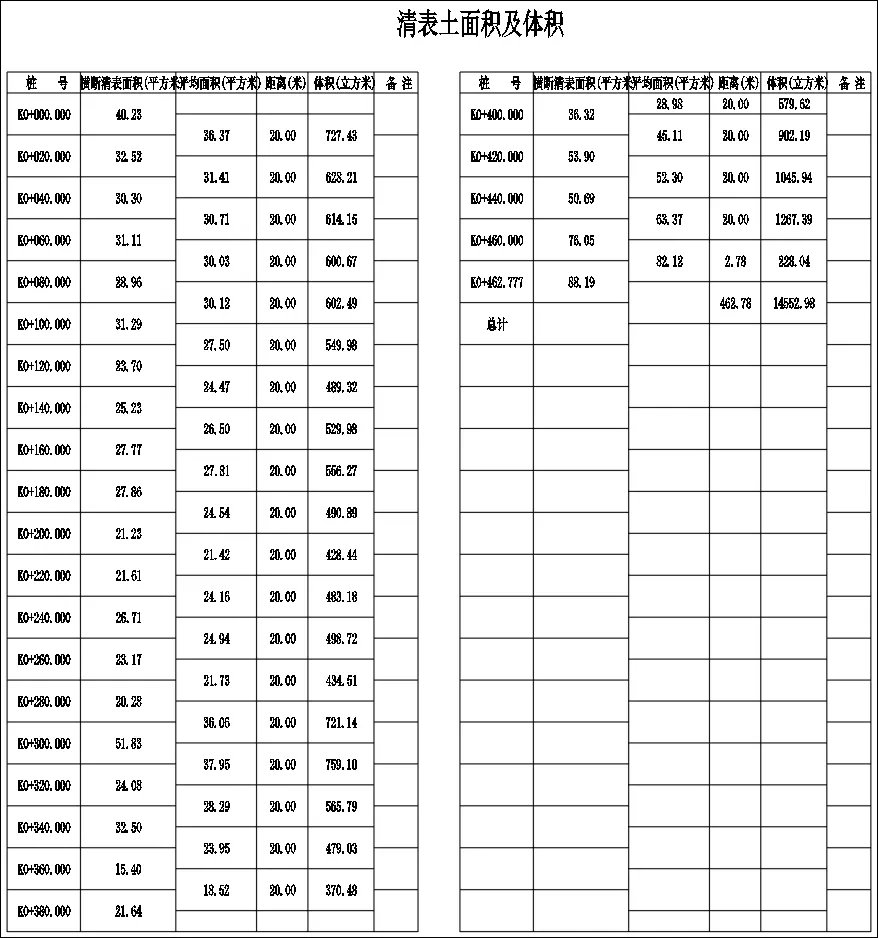

3.新增【横断面】-【表格输出】-【清表土方量表生成】功能，根据横断面清表区域面积及桩距计算清表土方量，一键生成清表方量统计表。

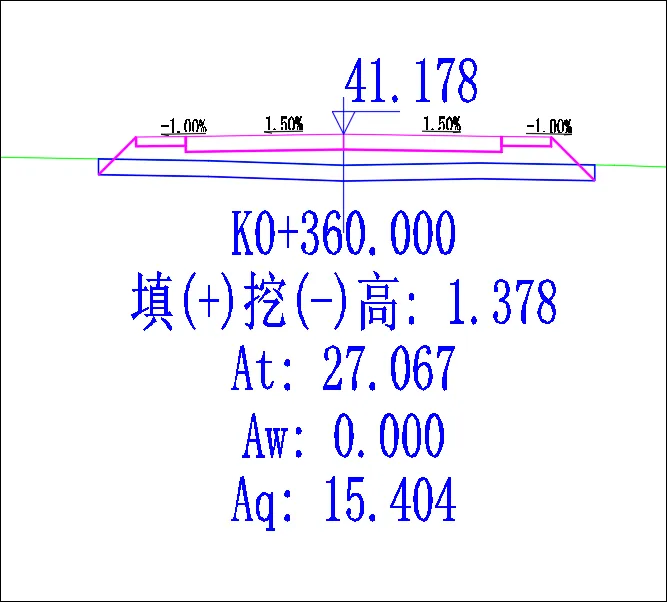

4.优化【道路断面法】-【横断面】-【横断面戴帽子】功能，支持读取清表厚度，生成清表线及清表范围，自动计算清表面积。

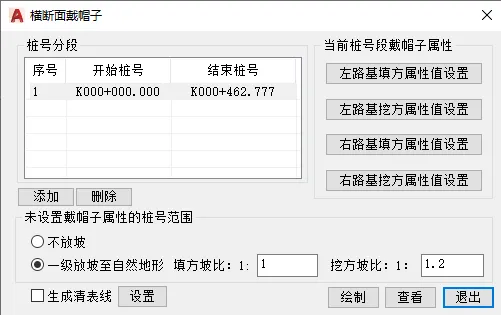

5.优化【横断面】-【横断面戴帽子】功能，支持按桩号范围分段配置左右路基挖填方的放坡参数；同时，针对未设置戴帽子属性的桩号范围，可自由一级放坡至自然地形。

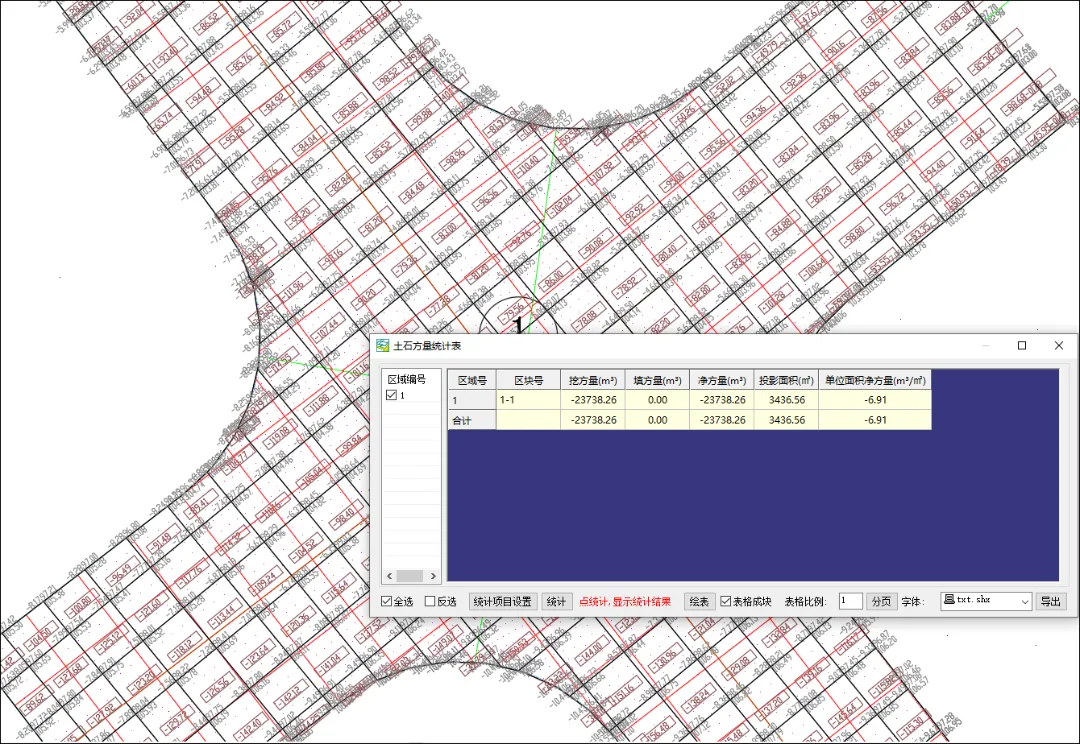

1. 新增【交叉口】-【交叉口土方】-【生成区域】/【布置方格网】/【采集自然标高】/【采集设计标高】/【逐点修改标高】/【边坡设计】/【示坡线生成】/【绘制零线】/【计算土方量】/【统计土方量】10个功能，支持采用方格网法对交叉口土方量及边坡土方量进行计算。

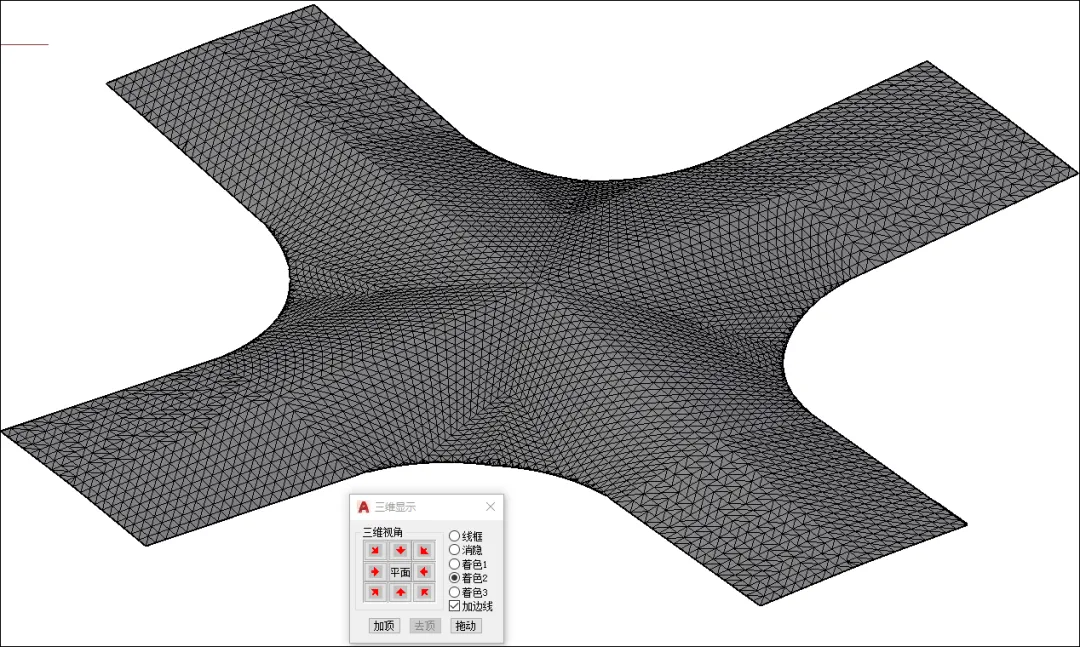

2.新增【交叉口】-【交叉口三维】-【自然三维模型】/【设计三维模型】/【自然与设计模型合并】3个功能，支持交叉口自然三维模型、设计三维模型的生成，以及两类模型的合面处理，最终完成交叉口三维模型的创建。

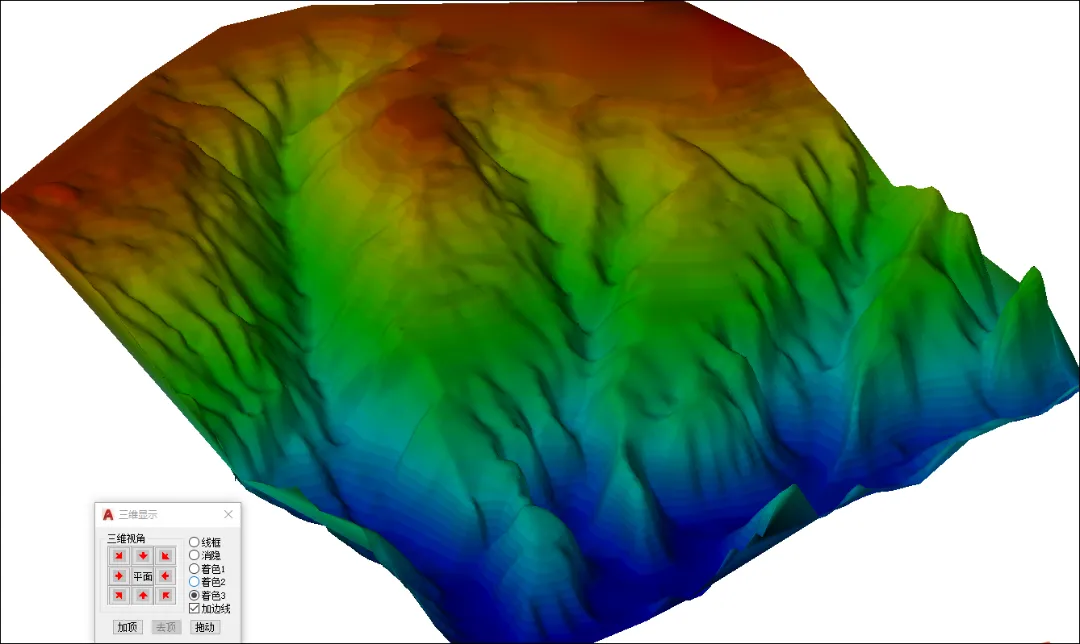

1. 新增【三维场地】-【三维地形渲染】功能，支持对三维地形起伏所对应的高程范围进行精细的分段填色处理，并完成高质量的三维着色渲染。

2.新增【三维场地】-【三角模型编辑】/【道路三角面编辑】2个功能，包括【内插三角面】、【三角面外裁剪】、【三角面内裁剪】及【三角面加底座】等功能，进一步增强三角面模型的编辑能力。

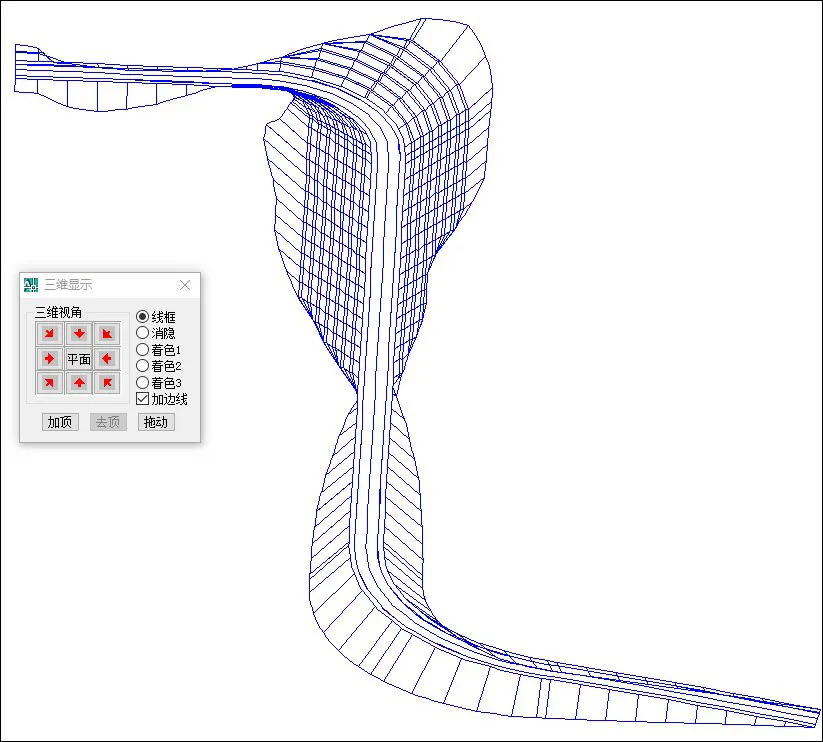

3.新增【三维场地】-【道路三维生成】-【设计特征线生成】/【道路三角面模型生成】/【自然/道路三角面合并】3个功能，支持自然三维模型、道路三维模型的生成，以及两类模型的合面处理，最终完成道路三维模型的创建。

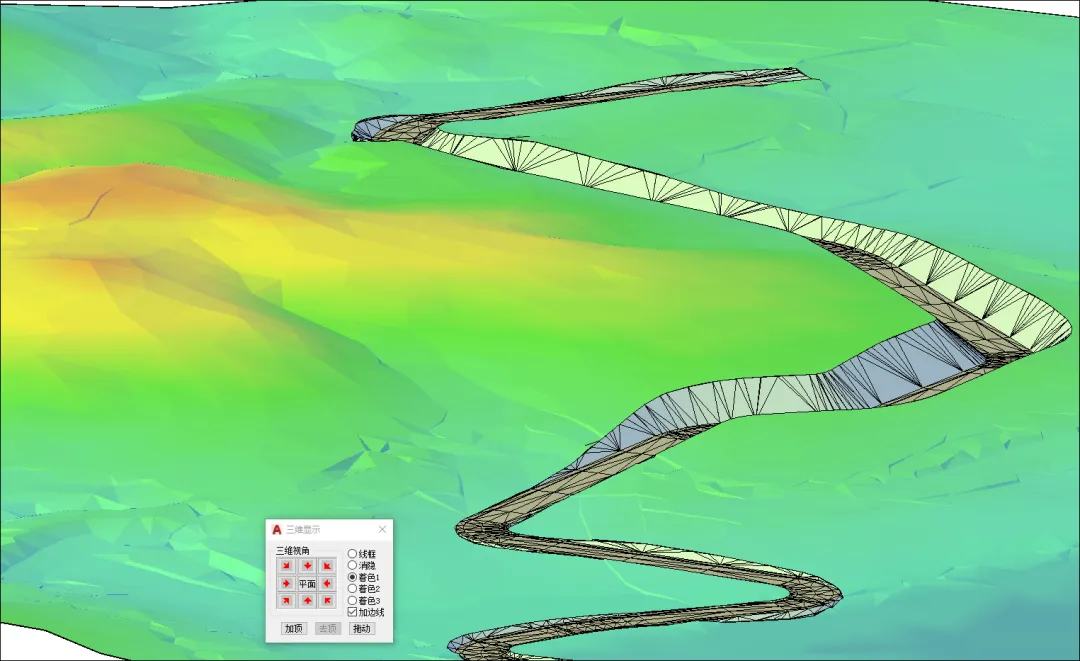

4.新增【三维场地】-【道路三维地形着色】功能，支持对未平整自然地形及道路设计地形整体着色渲染，使其效果更美观。
