应用文档 | 布里渊光散射 (BLS)

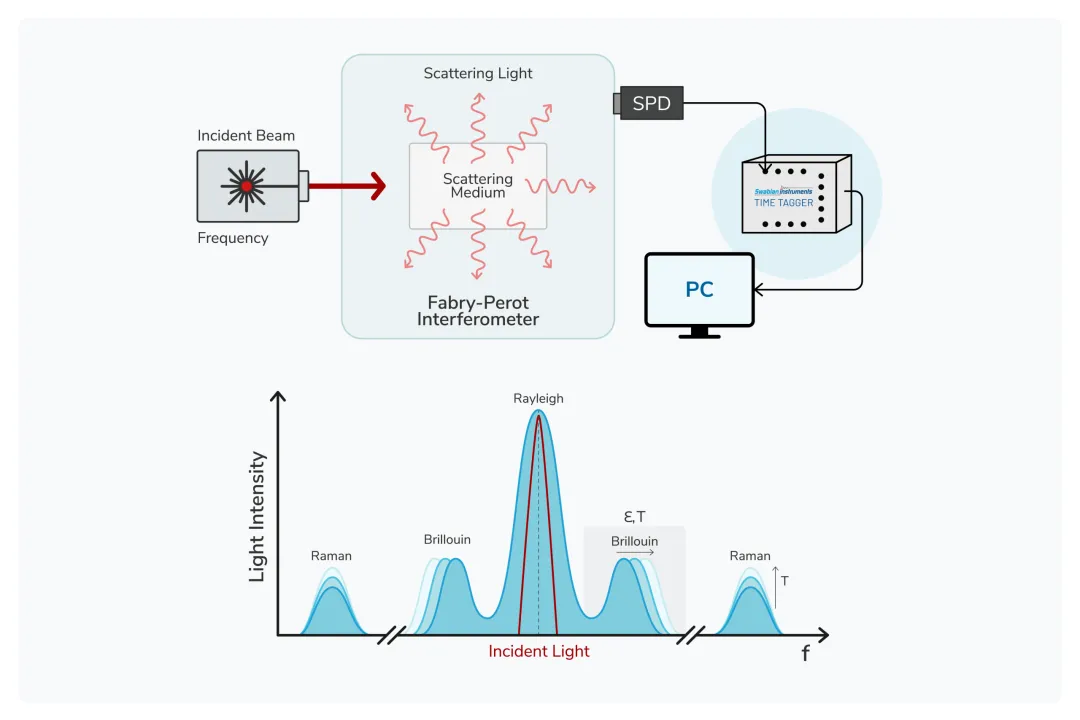

图1：上图为布里渊光散射实验装置示意图，包括散射介质、法布里-珀罗干涉仪装置、单光子探测器、数据采集系统及与计算机的信号输出。下图为散射光谱检测结果示意图，包含布里渊散射峰、瑞利散射峰与拉曼散射峰。布里渊散射的频移受弯曲应变与温度影响，拉曼散射的振幅偏移由测试温度引起。

引言

布里渊光散射 (BLS) 介绍

布里渊光散射（BLS）是一种光学表征技术，用于评估材料的力学性能、自旋相关转移现象及自旋波传播特性。该技术基于光与介质中物质波发生的非弹性散射的基本原理。在固体物理领域，布里渊光散射表现为电磁波与晶格波（或准粒子）的相互作用，这类准粒子包括负责声学相互作用的声子、主导自旋波相互作用的磁振子，以及表征电子-晶格耦合的极化子。

布里渊光散射过程中，若准粒子被吸收，光子能量会升高；若准粒子产生，光子能量则降低。通过检测散射过程中准粒子的能量、波长与频率，从而获得材料在频域中的动态特性信息¹。

布里渊光散射的应用领域广泛，主要包括：

自旋电子学研究与自旋波动力学

研究自旋相关转移现象、自旋流行为以及自旋波传播特性 (含磁振子-声子相互作用、线性与非线性动力学、磁子玻色-爱因斯坦凝聚现象)²。

材料学研究

表征待测材料的刚度与黏度特性³，例如对琼脂介质的黏弹性开展实时、非接触式分析⁴。

医学应用

评估异质性组织与系统的黏弹性，如眼部组织 (角膜的老化、水合状态及退行性变化均会影响布里渊频移)⁵。

基于星载布里渊散射激光雷达的广域远程传感与监测技术

对上层水体进行大范围、长期监测⁶，包括水下目标探测和水体本体黏度测量⁷。

另有两种光学散射现象容易与布里渊光散射混淆，即瑞利散射与拉曼散射。瑞利散射为弹性散射，仅涉及随机的非相干波动过程；而布里渊散射具有周期性和相干的机制。

拉曼散射是一种非弹性散射过程，其光子散射源于一阶邻近原子间化学键的振动与转动能级跃迁；而布里渊光散射则是由大尺度低频声子引起的光子散射现象。

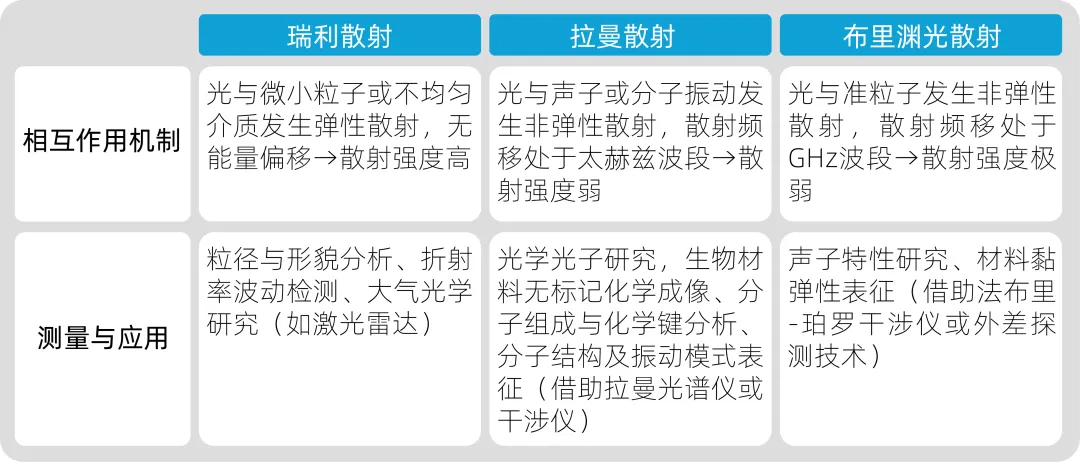

下表对布里渊光散射、瑞利散射及拉曼散射的差异进行了比较^{8 5}：

实验要求

时序电子学在布里渊光散射 (BLS) 中的作用

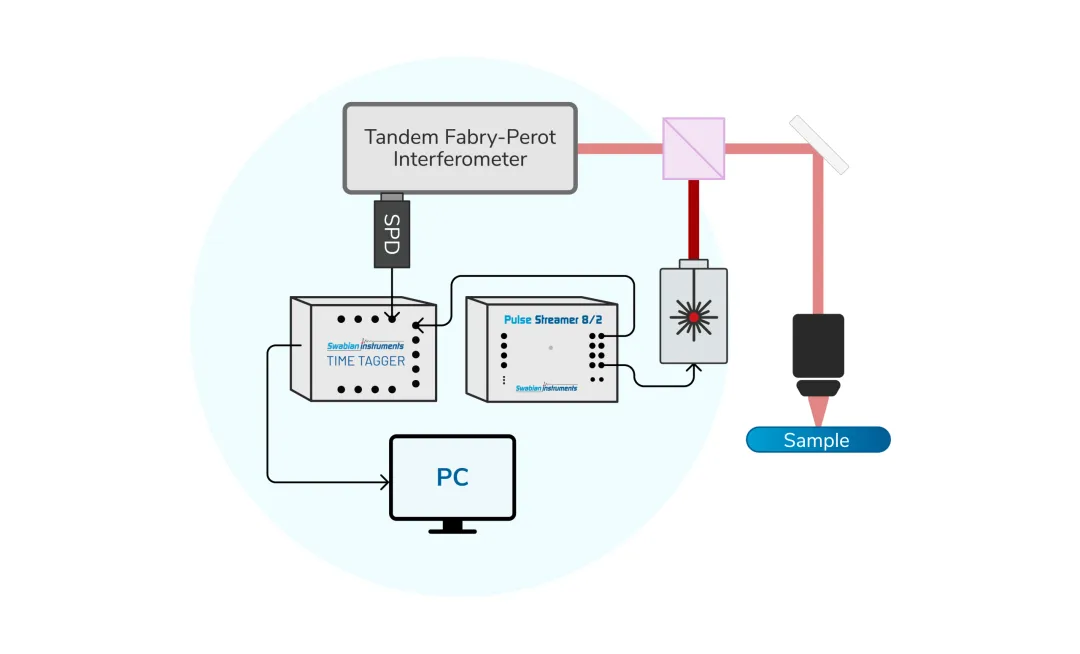

图2. 布里渊光散射实验装置示意图：由信号发生器触发激光脉冲并实现系统同步；入射光穿透样品后，分别收集由体声子散射及基底表面反射光引起的散射光信号。散射光经串联式多通法布里-珀罗干涉仪滤波后，由单光子探测器检测。探测器输出的脉冲信号通过时间数字转换器完成时间标记，最终传输至计算机进行分析。

在典型的布里渊光散射实验中，通常采用波长为532 nm的单色连续波激光作为探测光源，聚焦于样品表面以研究光与物质的相互作用。散射光可分为弹性散射 (瑞利散射) 与非弹性散射 (布里渊散射)，后者蕴含材料内部激发态信息。背向散射光经分束器导入串联式法布里-珀罗干涉仪 (TFPI)，该干涉仪作为光学滤波器，用于分析光与磁振子、光子与声子的相互作用产生的频移特征。

时间数字转换器同步采集三类信号数据：用于系统同步的序列发生器产生的触发信号、串联式法布里-珀罗干涉仪内置的光子探测器的输出脉冲，以及编码干涉仪当前状态的控制信号，进而重构光谱的时间演化特性。通过分析散射光的频移特性，科学家能够表征材料中存在的声子与磁子行为^{2 9}。

实验挑战

传统时序电子设备在布里渊光散射 (BLS) 应用中的常见问题

在布里渊光散射实验装置中，传统时序电子设备容易引发以下问题：

同步与实验控制效率低

编程难度大、灵活性差的电子学器件，在实现激发脉冲与探测同步的同步时操作繁琐，多光源联用场景下该问题更为突出。

输入通道受限

通道数量不足，或仅为“起始”、“停止”信号设计专用输入通道的时序电子学设备，无法实现多信号同步采集，导致实验灵活性不足，装置难以拓展。

时间分辨率低

无法实时捕捉超快自旋波与声子的动力学过程。

数据吞吐速率慢

数据传输速度不足，在高数据率检测场景下尤为受限。

解决方案

Swabian Instruments – 施瓦本仪器®针对布里渊光散射（BLS）的专属解决方案

Swabian Instruments – 施瓦本仪器®的设备可有效助力布里渊光散射实验的开展，核心优势如下：

灵活的行程编码编程方式可使脉冲发生器Pulse Streamer方便快速地生成实验控制与系统同步所需的各类信号。

多个全等效独立通道的时间数字转换器Time Tagger，具备多通道采集能力，支持多通道数据的无缝采集与实时并行实验。

皮秒级时间分辨率，可实现高精度的时间分辨布里渊光散射检测与超快动力学研究。脉冲发生器Pulse Streamer的低抖动信号生成特性，可实现对实验装置各组件的高效控制，同时Time Tagger的低抖动 (低至1.5 ps) 可实现光子探测信号的高精度采集。

高持续数据率：提供适用于MATLAB、Python、LabVIEW、C++等主流编程语言的应用程序接口 (API)，支持数据的实时采集与分析。Time Tagger 20采用USB 2.0接口传输数据，Time Tagger Ultra和Time Tagger X则采用USB 3.0接口传输数据，保障通信的高速与稳定。Time Tagge X额外配备专用接口，可满足快速反馈、低延迟的实验应用需求 (详细信息可参考我们的Github代码库)。

应用成果

布里渊光散射 (BLS) 的应用案例

Swabian Instruments– 施瓦本仪器®的Time Tagger和Pulse Streamer 8/2已成功集成于各类布里渊光散射实验，相关应用成果已发表于多篇学术文献，典型案例如下：

脉冲发生器Pulse Streamer 8/2作为“起始”信号发生源并实现系统同步，例如：

实现布里渊光散射装置中的两台射频源的同步，且可通过任意波形对射频源进行门控调节⁹。

研究图案化磁性薄膜中的磁振子-磁振子散射过程。磁振子激发脉冲与光子探测的高精度同步，是捕捉磁振子在动量空间中重分布超快动力学的关键。

Time Tagger用于单光子探测与频率信号的精准时间标记，典型应用包括：

Time Tagger 20：用于实现亚纳秒精度的自旋波强度与频率时间演化重构¹⁰。

Time Tagge与Pulse Streamer联用：

多款布里渊光散射显微成像系统均采用Time Tagger实现高分辨率时间分辨测量，同时配备脉冲发生器用于信号生成¹¹。

时间分辨测量的全栈解决方案：

Swabian Instruments – 施瓦本仪器®与THATEC公司合作推出了一站式布里渊光散射测量装置，具备自动对准与稳定功能、灵活的多区域频率扫描能力、同步设备控制下的长时间自动化测量，以及纳秒级自旋波光谱的时间演化重构等功能。详细信息请关注公众号并回复 “BLS” 获取相关应用文档。

综上所述，布里渊光散射是一种多功能光谱技术，可用于材料特性表征 (包括磁性能分析、生物组织刚度测量) 及远程传感与监测。在信号生成与时间标记环节采用高精度电子器件，是确保布里渊光散射实验高效、成功实施的关键。

参考文献

Blachowicz, T. (2024). Scattering: Inelastic scattering technique- Brillouin. Science Direct, Volume 4, Pages 187-193. https://doi.org/10.1016/B978-0-323-90800-9.00067-6.

Dunagin, R., Serga, A., & Bozhko, D. (2025). Brillouin light scattering spectroscopy of magnon–phonon thermal spectra of an in-plane magnetized YIG film in two-dimensional wavevector space. J. Appl. Phys. 137, 083901. https://doi.org/10.1063/5.0251149.

Cheburkanov, V., et al (2025). Brillouin Spectroscopy: A Non-Invasive Method for Assessing the Viscoelastic Properties of Biologically Relevant Polymers. JBMR. 113, 7. https://doi.org/10.1002/jbm.a.37965.

Esteves, B., et al (2023). Non-contact determination of the viscoelastic properties of agar culture media by Brillouin spectroscopy. Materialia, 30, 101858. https://doi.org/10.1016/j.mtla.2023.101858.

Palombo, F., Fioretto, D. (2019). Brillouin Light Scattering: Applications in Biomedical Sciences. Chemical Reviews. Vol 119, Issue 13. https://doi.org/10.1021/acs.chemrev.9b00019

Yuan, D., et al. (2021). Potential of spaceborne Brillouin scattering lidar for global ocean optical profiling. Optics Express. Vol. 29, Issue 26, pp. 43049-43067. https://doi.org/10.1364/OE.442376

Liu, Dh., Shi, Jw., Chen, Xd. et al. Brillouin lidar and related basic physics. (2010). Front. Phys. China 5, 82–106 . https://doi.org/10.1007/s11467-009-0071-1

Rayleigh vs Raman Scattering. (Online, Accessed November 3rd, 2025)

Körber, L., Heins, C., Hula, T. et al. (2023) Pattern recognition in reciprocal space with a magnon-scattering reservoir. Nat Commun 14, 3954. https://doi.org/10.1038/s41467-023-39452-y

Heins, C., Kim, J., Körber, L., et al. (2025). Benchmarking a magnon-scattering reservoir with modal and temporal multiplexing. Phys. Rev. Applied 23, 054087. https://doi.org/10.1103/PhysRevApplied.23.054087

Magnetometrie – Helmholtz Zentrum Oresden Russendorf. (Online, Accessed November 3rd, 2025)
