温度应力专项分析(全流程软件实操)

点击上方蓝字或者下方名片，关注【岩石与土木】

随着城市建设的快速发展，超长混凝土结构在大型公共建筑、商业综合体及地下空间工程中应用日益广泛。由于此类结构平面尺寸较大（通常超过规范规定的伸缩缝间距限值），温度变化引起的膨胀或收缩效应对结构内力、裂缝控制及正常使用性能影响显著，不容忽视。

《建筑结构荷载规范》（GB 50009—2012）第9章对温度荷载作出了规定，要求设计人员在结构温差确定、荷载工况设置及内力分析等方面进行系统性考虑。然而，传统分析方法在温度荷载组合、楼板单元选取及内力合理提取方面存在一定局限性，容易导致配筋结果失真或偏于保守。

YJK（盈建科）软件提供了完善的温度荷载分析模块，支持节点温差与构件温差两种输入方式，内置改进型膜单元（NQ6Star），并优化了温度荷载的组合算法。本文结合某超长框架结构工程实例，系统介绍YJK软件在温度荷载应力分析中的应用方法，以期为同类工程的设计提供借鉴。

1 温度荷载的基本概念

1.1 温度荷载对构件变形的影响

温度荷载引起的构件变形分为两类：一类是构件内外表面温差造成的弯曲变形；另一类是构件均匀升温或降温造成的伸长或缩短。对于高层及超长建筑结构，出现的温度荷载主要是均匀的整体升温或降温作用，因此，目前YJK软件采用杆件截面均匀受温、均匀伸缩的加载方式，不考虑构件内外表面温差引起的弯曲效应。

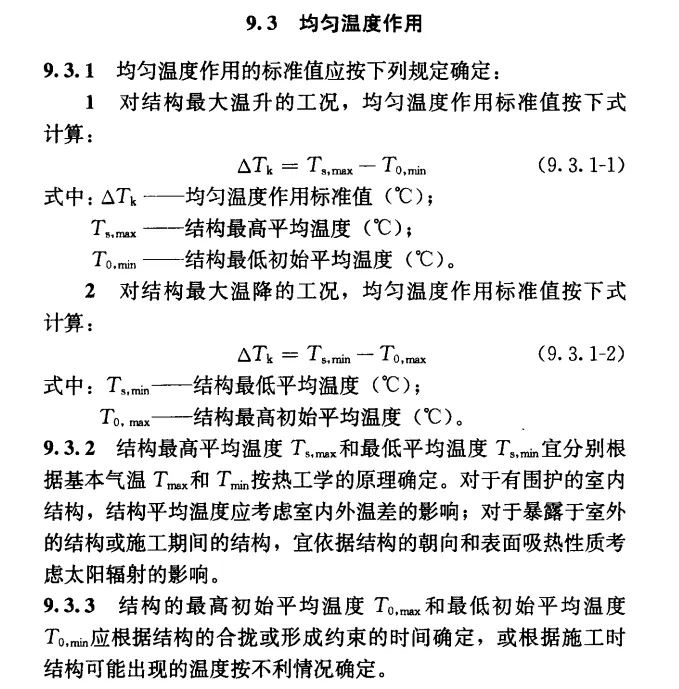

按照《荷载规范》第9.3.1条的规定，对结构最大温升工况，升温温差 = 结构最高平均温度 − 结构最低初始平均温度（取正值）；对最大温降工况，降温温差 = 结构最低平均温度 − 结构最高初始平均温度（取负值）。结构的初始平均温度应根据结构合拢或形成约束时间确定，或按施工期间可能出现的不利温度取值。

1.2 改进膜单元的重要性

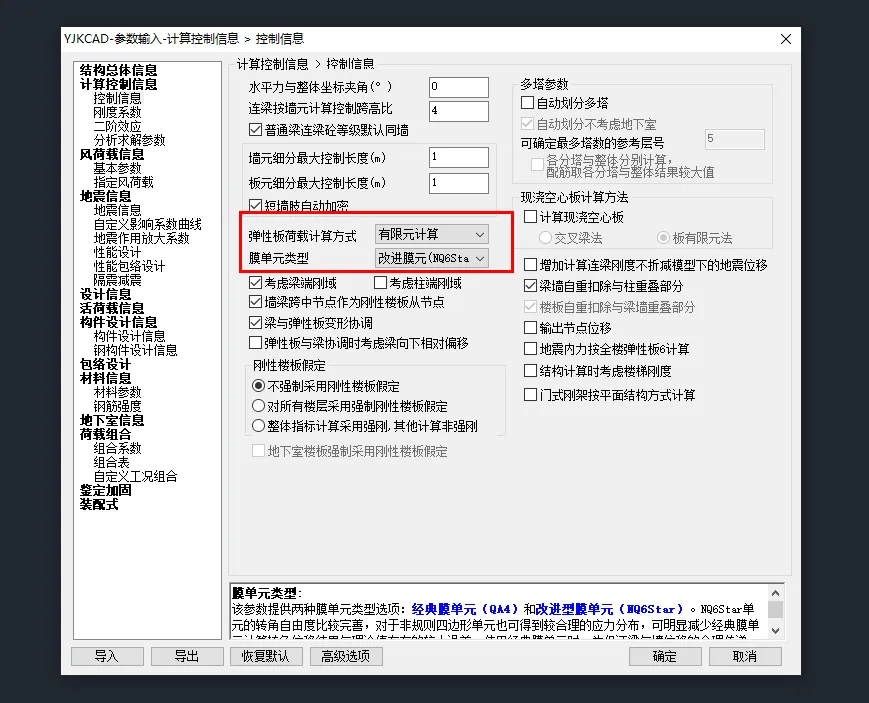

由于温度荷载是应变效应，计算结果对膜单元的力学性质较为敏感。经典膜单元（QA4）为保证梁与墙位移的合理传递，采用了罚约束关系进行协调，在非规则四边形单元处存在一定误差。YJK采用的改进膜单元（NQ6Star）具备更完善的转角自由度，对非规则四边形单元也能得到较合理的应力分布，可显著减小经典膜单元因转角位移引起的误差，并自动去掉QA4产生的罚约束关系，与ETABS、MIDAS等国外主流软件一致，计算结果更加精准。

2 工程概况

某商业项目结构平面总长约118 m，地上5层，地下2层，结构形式为现浇钢筋混凝土框架结构，楼盖采用梁板体系。由于结构长度远超规范规定的55 m（室外露天）的限值，设计时需对温度荷载进行专项分析。

该工程所在地年最低气温约 −19.5°C，年最高气温约26.9°C，多年平均气温约7.3°C。结构合拢温度（初始平均温度）取4月、10月均温约13°C。据此，最大升温温差 ΔT = 26.9-13 = +13.9°C，最大降温温差 ΔT = −19.5–13 = −32.5°C。混凝土线膨胀系数 α = 1×10⁻⁵/°C，钢筋线膨胀系数 α = 1.2×10⁻⁵/°C。

3 温度荷载的建模与计算

3.1前处理参数输入

徐培福等编著的《复杂高层建筑结构设计》中对徐变应力松弛给出了如下解释:“温差内力来源于温差变形受到约束。对于因变形受到约束产生的内力，对于钢筋混凝土结构当然应考虑混凝土的徐变应力松弛特性。为简化计算，建议将上述弹性计算的温差内力乘以徐变应力松弛系数0.3（软件中“混凝土构件温度效应折减系数”），作为实际温差内力标准值进入设计。对于钢结构，则不存在徐变应力松弛，温差内力不能折减。

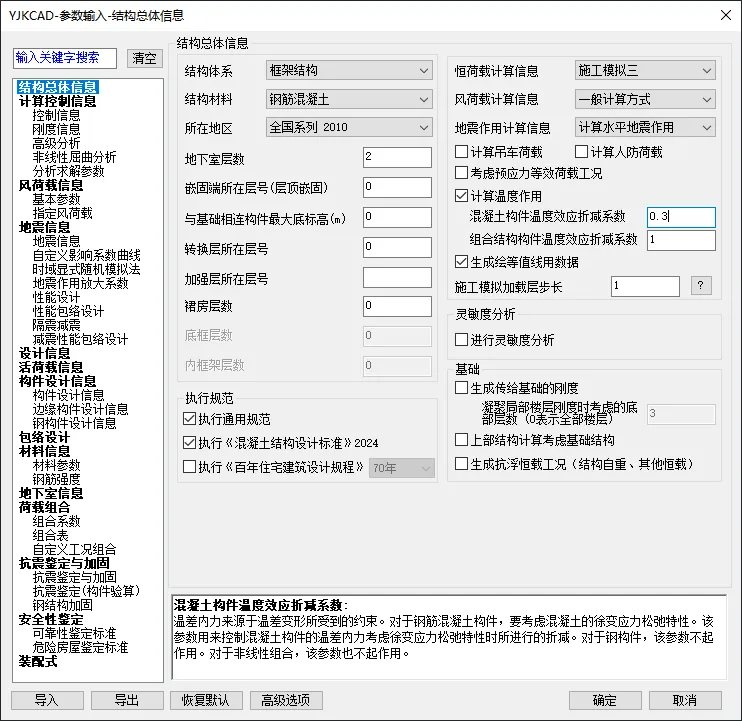

软件提供混凝土构件考虑收缩、徐变的折减系数，默认0.3。

平面导荷方式—作用在各房间楼板上恒活面荷载被导算到了房间周边的梁或者墙上，在上部结构考虑弹性板的计算中，弹性板上已经没有作用竖向荷载，起作用的仅是弹性板的面内刚度和面外刚度，这样的工作方式不符合楼板实际的工作状况，因此也得不出弹性楼板本身的配筋计算结果。

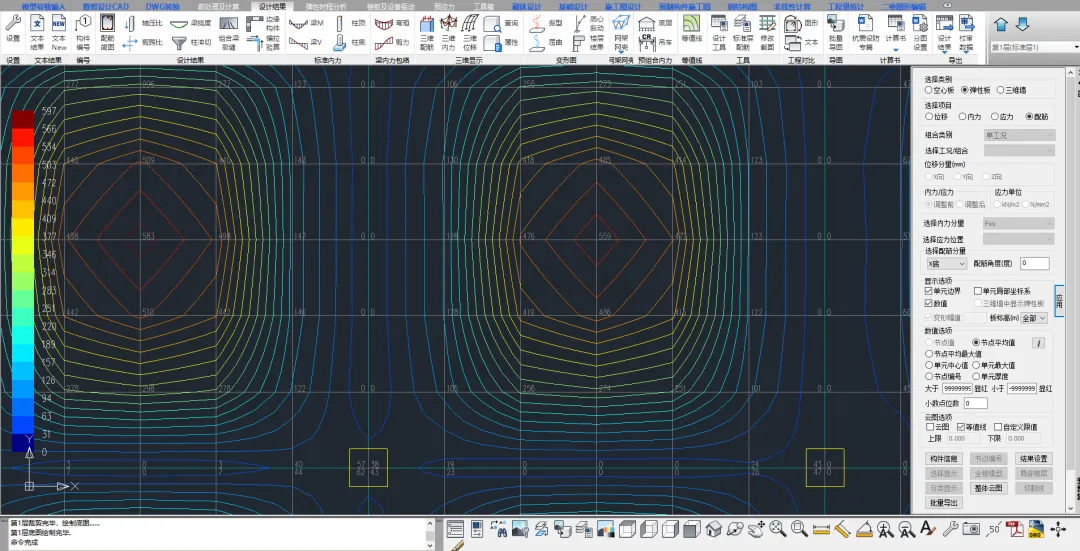

有限元方式—上部结构计算时，恒活面荷载直接作用。在弹性楼板上，不被导算到周边的梁墙上，板上的荷载是通过板的有限元计算才能导算到周边杆件。有限元方式既使弹性板参与了恒活竖向荷载计算，又参与了风、地震等水平荷载的计算，计算结果可以直接得出弹性板本身的配筋。在等值线菜单下可以查看弹性板的各种内力和配筋结果。

3.3 楼板单元类型的选取

在进行温度荷载分析时，楼板单元类型的选取至关重要。在刚性楼板假定或弹性板3条件下，梁的膨胀或收缩变形受到平面内“无限刚”楼板的约束，导致梁产生异常的轴力：升温时梁产生极大的轴压力，降温时梁产生极大的轴拉力，进而引起梁配筋异常增大甚至超限。

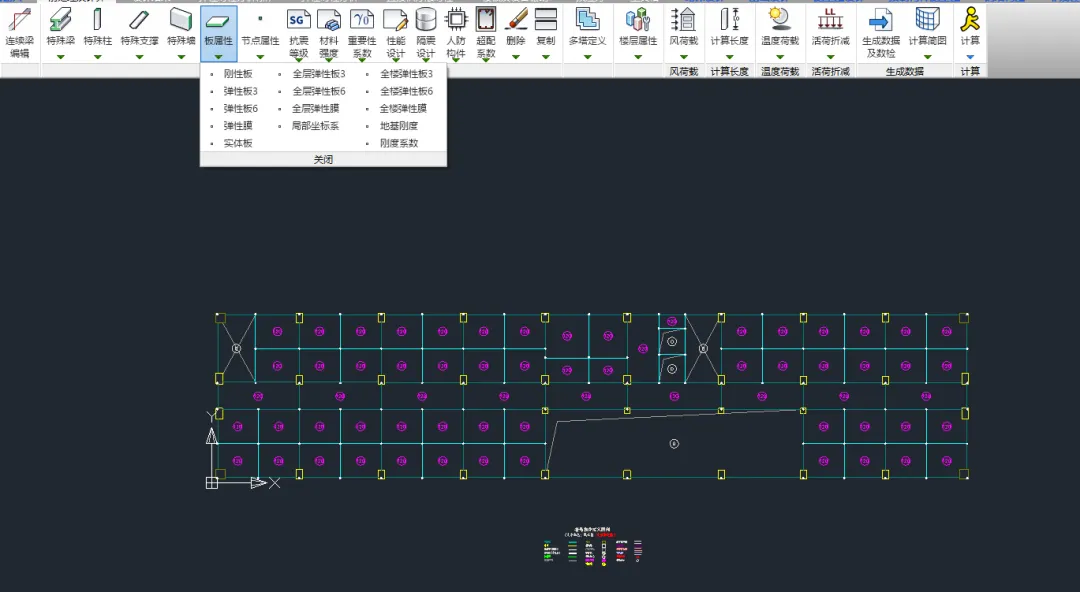

因此，凡涉及温度荷载的楼层，均应将楼板定义为弹性膜或弹性板6，不得采用软件默认的刚性板，也不得采用弹性板3。弹性板6考虑了楼板的面内刚度和面外刚度，适用于需要直接计算板配筋的情况；弹性膜的面外刚度为零，恒活荷载按平面导荷传递，对梁配筋影响较小，适用于以梁柱配筋为主的计算。

建议策略：计算板配筋时采用弹性板6，计算梁配筋时采用弹性膜，两套模型分别取用，分别进行楼板和梁柱配筋设计。

3.3 温差参数的输入

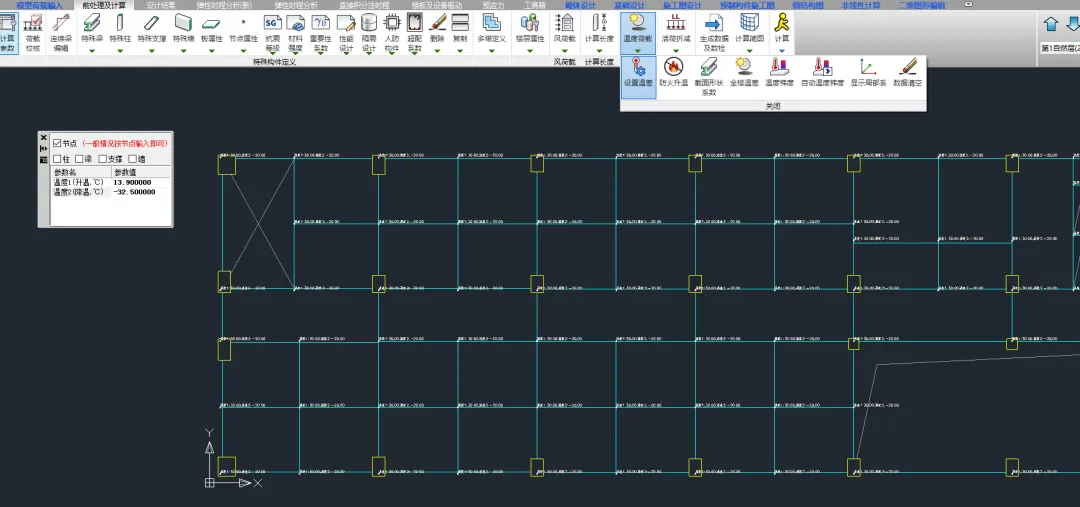

用户在YJK【前处理及计算】→【温度荷载】中通过输入节点温差来定义温度荷载。操作步骤为：指定标准层号，点取【节点温差】或【全楼温差】菜单，在对话框中分别输入「最高升温」（正值）和「最低降温」（负值）两组工况，填零表示该节点无温度变化，再框选对应节点完成温差定义。

需注意以下几点：①地下室受周围土体包围，一般不受较大温差影响，不应对地下室定义温差荷载，否则将导致地下室内力配筋虚高；②正常做法是将升降温布置到地上一层及以上各层；③「节点温差」可使节点关联的梁、柱、墙及楼板构件均能考虑温度效应，而「构件温差」不支持楼板温差，故全楼整体升降温应优先使用节点温差方式。

3.4 温度荷载的组合

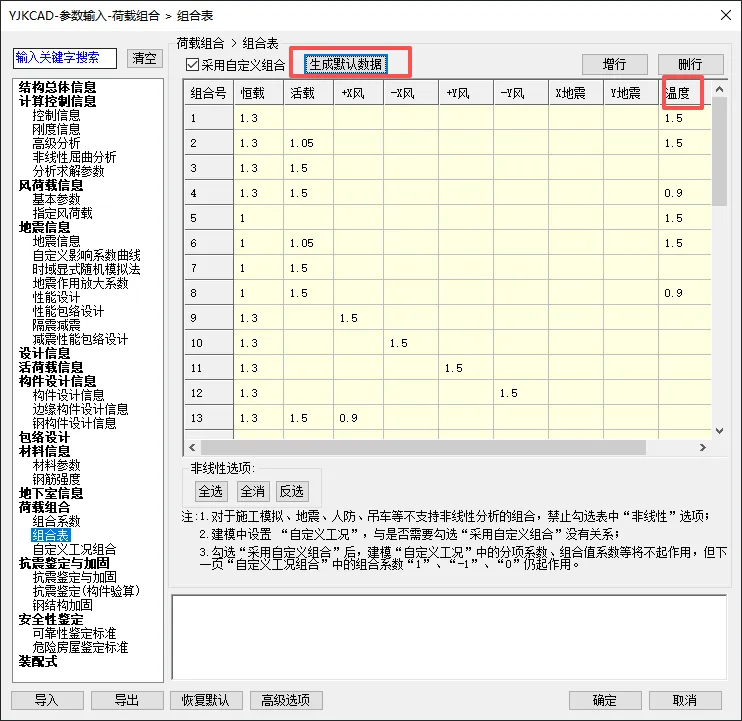

YJK采用有限元法计算温度效应，程序将节点温差转化为等效荷载，位移和内力的计算与其他荷载完全一致。「最高升温」和「最低降温」作为两个独立工况，与恒载、活载、风载、地震等作用一起参与组合。温度荷载的分项系数与竖向活荷载默认一致，设计人员可在设计参数的「荷载组合」分页中勾选「采用自定义组合及工况」按需调整。
