AI数据中心供电:现状与新兴趋势 | 从架构、PSU到单级方案的完整技术解析【Part1】
本文是三部曲解读的第一篇，基于报告 Part I（第1-51页）的核心内容，在翻译和整理的基础上，结合我们对电力电子行业的理解进行技术解析。需要说明下，之前在另外一篇公众号文章中看到过王浩宇教授文章解析，这里也一并附上链接AI服务器电源技术解析 | AI数据中心一次电源前沿技术概览【完整版】
目录
1. AI算力狂飙：供电系统面临怎样的范式转移？
2. 机架架构十字路口：12V、48V还是800V？
3. 交流侧PSU：被忽视的技术高地
4. 单级48V方案：敢不敢省掉中间级？（五种拓扑横向对比）
5. IBC与PoL：两级架构的技术路线概览(待更新)
6. 新兴趋势：SST、垂直供电、高带宽与GaN(待更新)
7. 总结与展望(待更新)
以上相关内容资料在知识星球中发布
(可点击文末“阅读全文”加入）
苹果手机用户请添加文末微信加入
01 AI算力狂飙：
供电系统面临怎样的范式转移？

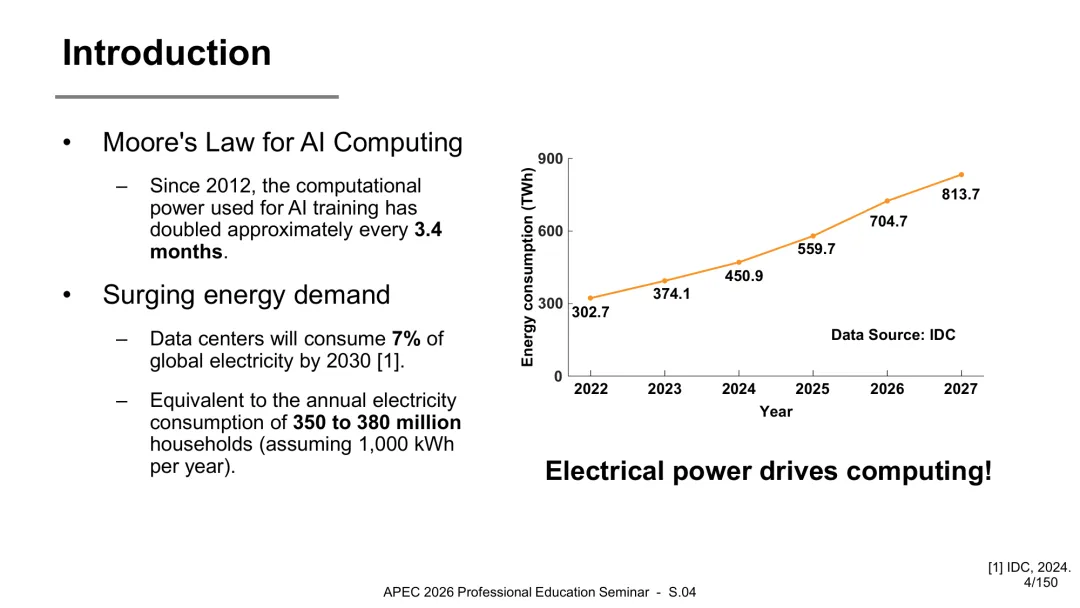

来源：APEC 2026, S.04, slide 4 / 数据来源：IDC, 2024
自2012年以来，AI训练算力大约每3.4个月翻一番；这个速度远超摩尔定律（18-24个月翻倍），甚至比当年比特币矿机ASIC的迭代节奏还要激进。更关键的是，这种增速正在直接影响物理世界的电力基础设施。
IDC预测全球数据中心能耗将从2022年的303TWh增长到2027年的814TWh，五年复合增长率约22%。814TWh是什么概念？它超过了日本全年的发电量（约950TWh），接近全球总发电量的3%。如果按照这个趋势继续走，2030年数据中心的电力消耗将占全球电力的7%，成为仅次于工业电机和暖通空调的第三大用电场景。这个量级相当于3.5-3.8亿户家庭的年用电量（按每户1000kWh计）。

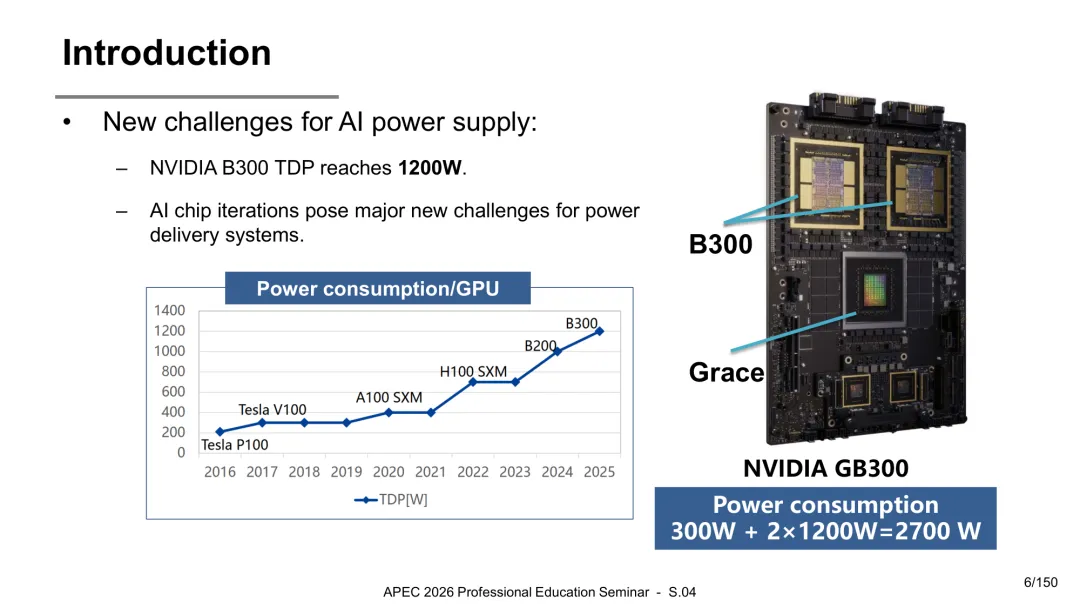

来源：APEC 2026, S.04, slide 6 / NVIDIA Blackwell Ultra Datasheet, 2025
NVIDIA GB300 NVL72的功耗数据：单颗B300 GPU热设计功耗（TDP）1200W，加上Grace CPU的300W，一个计算节点就是2700W，这还只是一颗芯片。如果把H100的700W作为基线来看，B300相比H100的功耗增长了约70%，但晶体管数量和算力增长了数倍——算力增长的速度远超能效提升的速度。这意味着，即使芯片工艺从4nm演进到3nm乃至2nm，AI芯片的总功耗只会继续攀升。
同样值得关注的是，这种功耗密度已经逼近了风冷散热的物理极限。一个1U服务器中塞进2700W的计算节点，单位体积的发热量已经超过了电熨斗；供电、散热、系统布局三重约束相互耦合，倒逼供电架构做出根本性变革。AI供电正在从一个配套支持的角色，变成AI系统设计的核心制约因素。

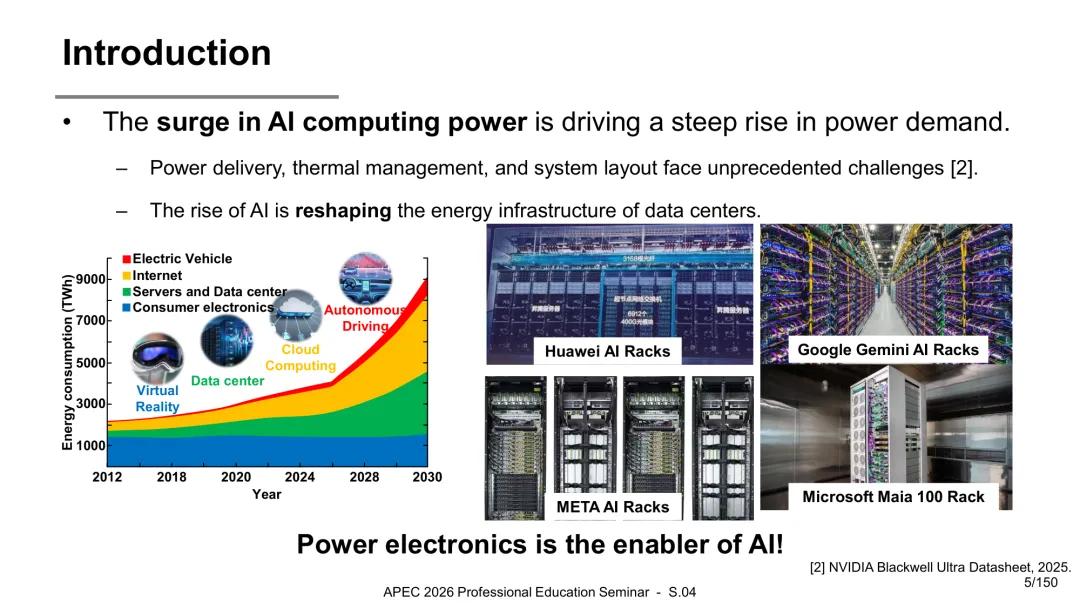

来源：APEC 2026, S.04, slide 5 / 右图NVIDIA GB300 NVL72, Google Gemini AI Racks等
从2012年到2030年，电力电子的应用重心正在发生历史性迁移。2012-2020年，消费电子（智能手机快充、笔电适配器）是电力电子最大的增长点。2020-2025年，新能源汽车接管了增长引擎——OBC、DC/DC、主驱逆变器、PTC加热等成为行业热点。而2025年以后，数据中心正在成为电力电子的下一个主战场。
这不是简单的市场转移，而是对电力电子技术体系的一次重新洗牌。消费电子追求的是低成本和小体积；汽车电子追求的是高可靠性和功能安全；而数据中心对电力电子的核心需求则是：极端功率密度 + 极端动态响应 + 极致效率。这三者构成了一个”不可能三角”，而AI的要求是三者都要——这正是本报告后续所有技术方案的核心矛盾。
02 机架架构十字路口：
12V、48V还是800V？

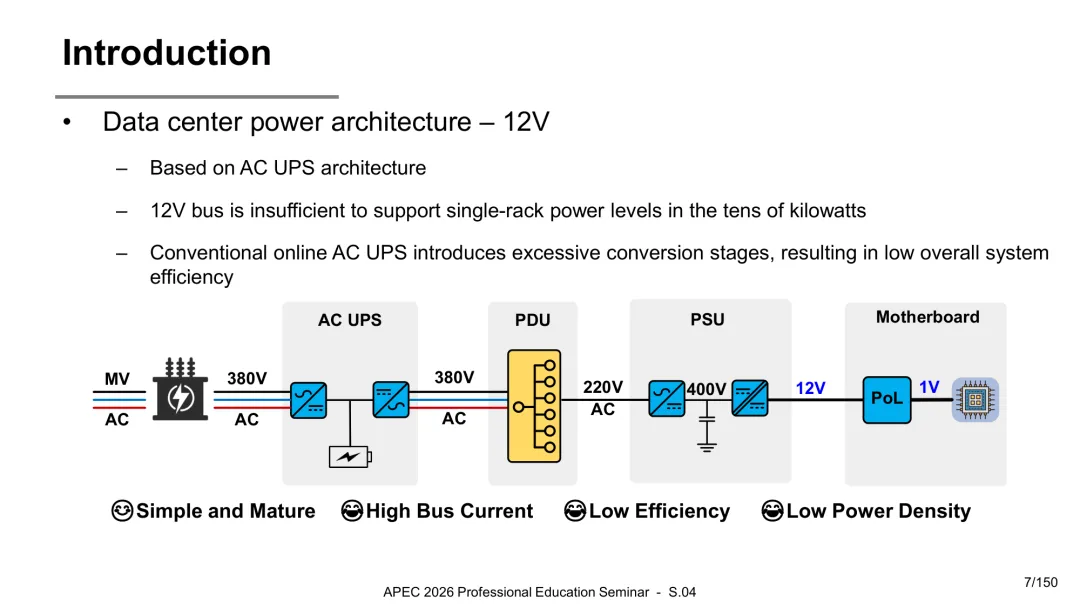

来源：APEC 2026, S.04, slide 7
数据中心12V架构是数据中心链路是：MV AC → AC UPS → 380V AC → 220V AC → PSU → 12V Bus → 主板 → PoL → 1V/0.8V。报告用四个表情精准概括了12V架构的特点：简单成熟，但总线电流高、效率低、功率密度低。12V架构依赖AC UPS，而传统在线式AC UPS引入了过多的转换级，导致整体系统效率偏低；当单机架功耗控制在5-10kW时，这些劣势并不致命。但当AI机架向50kW甚至100kW演进时，12V总线需要传输超过1000A的电流——此时铜排的IR压降、连接器的接触电阻、PCB的温升，每一项都成为瓶颈。

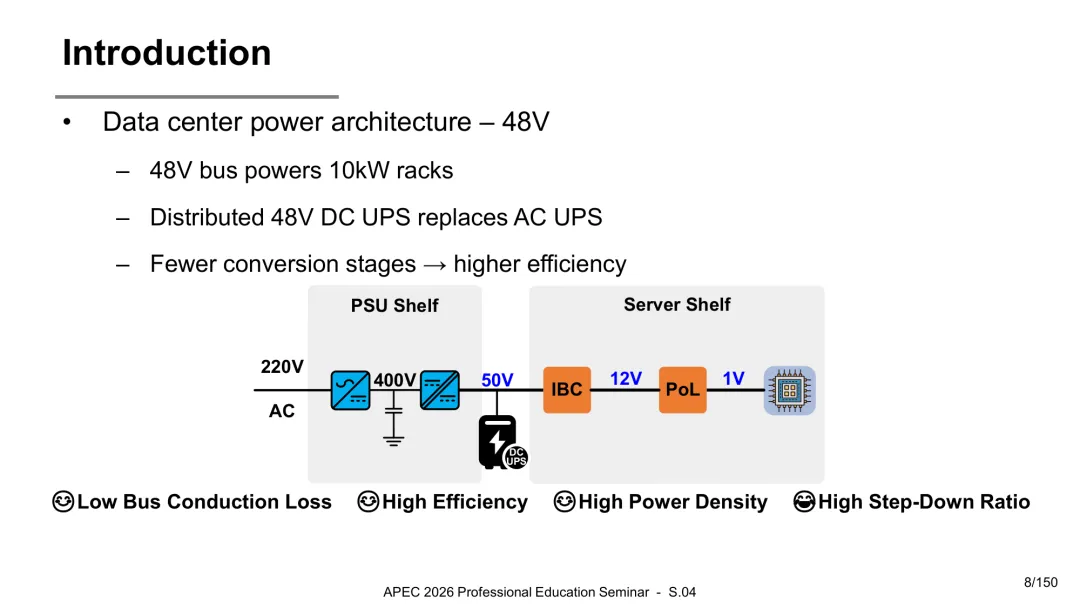

来源：APEC 2026, S.04, slide 8
48V架构的核心思路是将电压提升4倍、电流降低4倍；它在机架内配置分布式48V DC UPS替代AC UPS，减少了转换级数，从而提升整体效率。报告的评分是：低总线传导损耗、高效率、高功率密度，但高降压比是挑战。
48V架构的供电链路为：MV AC → 380V AC → 220V AC → PSU Shelf（输出50V）→ Server Shelf（50V → IBC → 12V → PoL → 1V）。注意这里引入了一个新角色——中间总线变换器（IBC），它将50V先降到12V（或6V），再由PoL完成最终降压。这个两级结构成为后续 Part II 和 Part III 的核心议题。48V也在走向极限。如果把目光放到2030年，单机架功耗可能达到150-200kW，届时即便是48V总线也需要传输3000-4000A。

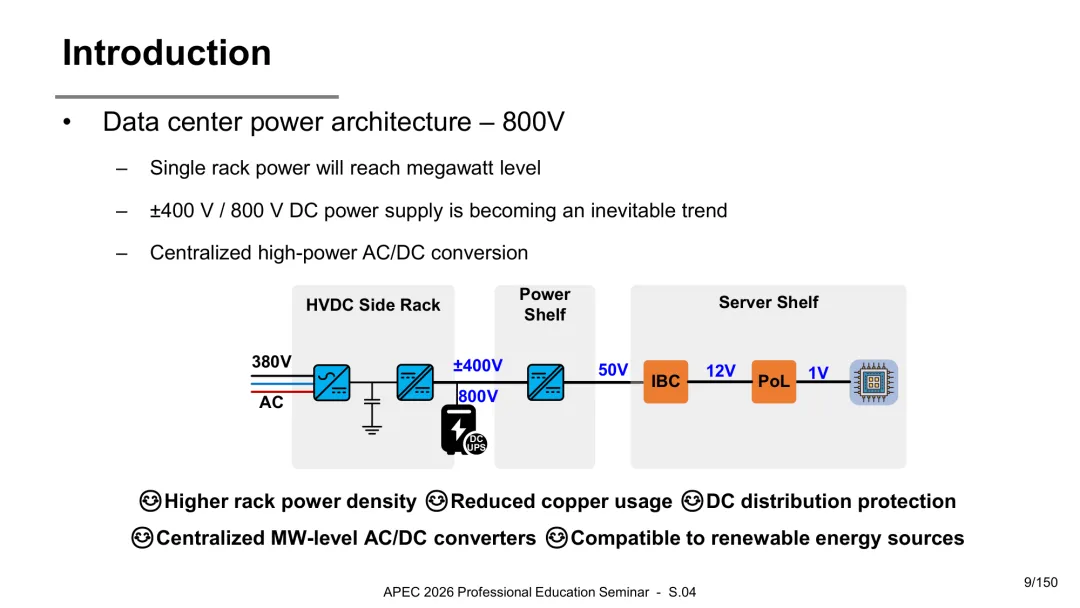

来源：APEC 2026, S.04, slide 9
800V/±400V架构是下一代方案；当单机架功率迈向兆瓦级时，±400V/800V直流供电正在成为必然趋势。它的优势在于：更高的机架功率密度、减少铜用量、兼容可再生能源、以及集中式MW级AC/DC转换。

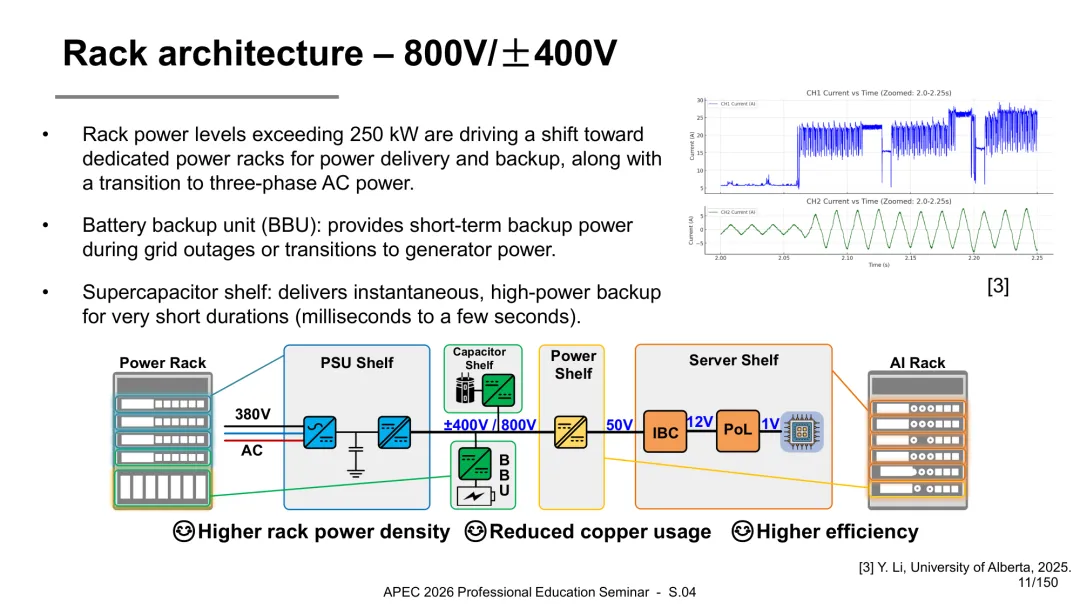

来源：APEC 2026, S.04, slide 11 / Y. Li, University of Alberta, 2025
800V/±400V架构的结构更为复杂：引入了专用电源机架（Power Rack），包含PSU Shelf、电池备份单元（BBU）和超级电容Shelf，为AI机架提供集中式供电。BBU在电网中断或切换至发电机供电时提供短期备用；超级电容则在毫秒至秒级的时间窗口内提供瞬时高功率备份。

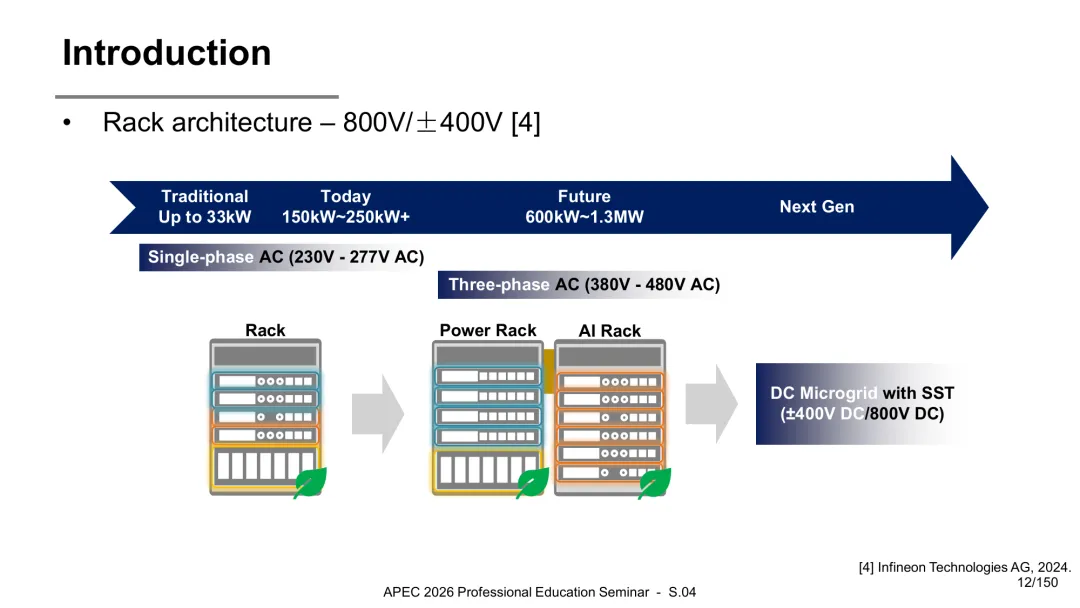

来源：APEC 2026, S.04, slide 12 / Infineon Technologies AG, 2024
这张Infineon的路线图清晰展示了机架架构的进化路径：传统单相AC（230V-277V）支撑到33kW就力不从心了；如今三相AC（380V-480V）正在推动150kW-250kW+的机架；而未来，基于固态变压器（SST）的直流微电网（±400V DC/800V DC）将支撑600kW-1.3MW的下一代机架。
12V→48V→800V的三级跳，本质上是电动汽车电气架构逻辑向数据中心的迁移。48V是”现在的最优解”而非”终极方案”；对于当前正在部署的B200/GB300系统，48V是经过充分工业验证的成熟方案。但面向下一代AI芯片，800V直流母线架构已经在各大云厂商的实验室中进入验证阶段。
03 交流侧PSU：被忽视的技术高地

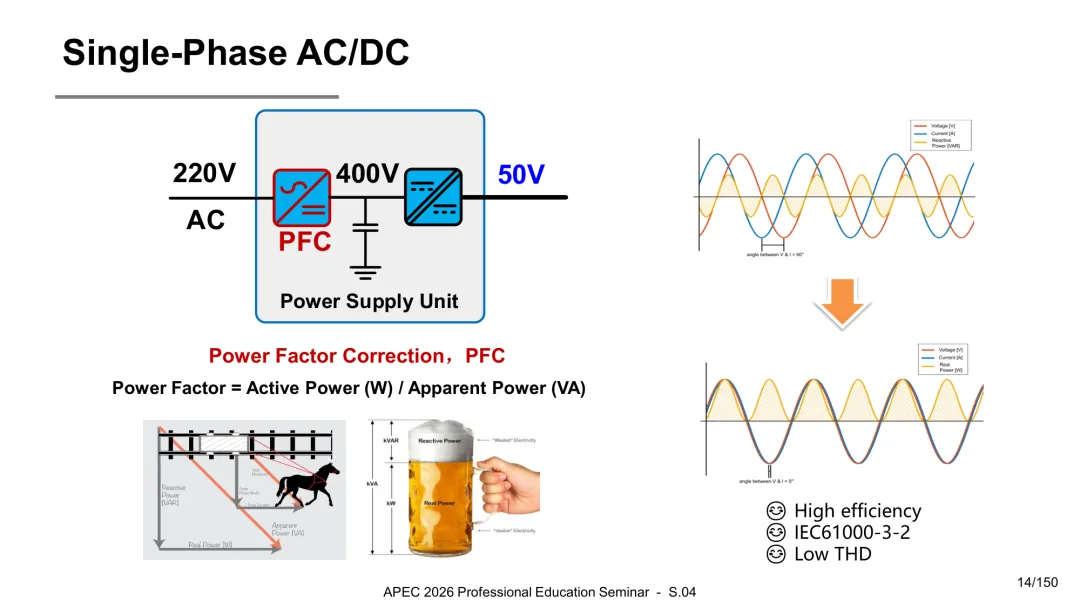

来源：APEC 2026, S.04, slide 14
在讨论数据中心供电时，交流侧PSU经常被一笔带过，注意力总在IBC和PoL上。但实际上，PSU的每一次性能提升，都在”让渡”更多的设计空间给下游。报告将PSU技术分为两大块：单相AC/DC（面向传统机架）和三相AC/DC（面向HVDC系统）。

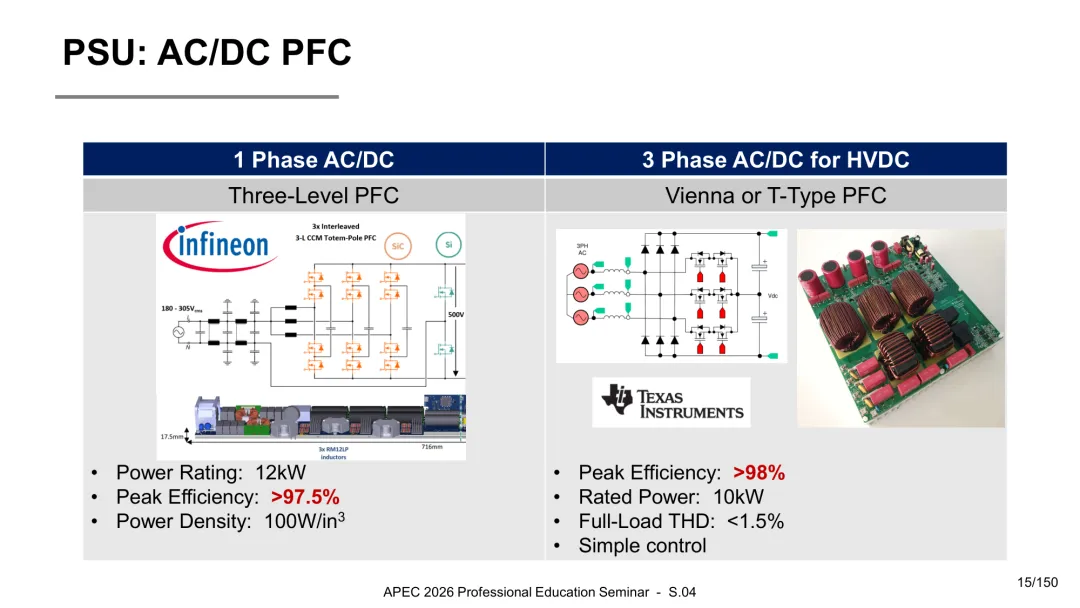

来源：APEC 2026, S.04, slide 15
当前行业主流的单相PFC模块水平：12kW额定功率、>97.5%峰值效率、100W/in³功率密度；三相PFC（用于HVDC系统）采用Vienna或T-Type三电平拓扑，峰值效率>98%，满载THD<1.5%。
首先，97.5%这个数字每提高0.1个百分点，对整个供电链路的效率贡献都是巨大的；因为PSU的功率等级最高（12kW），减少的损耗绝对值最大。如果PSU效率从97.5%提高到98%，12kW功率下少损耗60W——这几乎是后面整个IBC级的损耗量级。其次，功率密度100W/in³是一个标志性的门槛； 十年前这个数字还停留在30W/in³左右的水平。这些年驱动密度提升的因素包括：GaN和SiC器件的大规模商用、高频化带来的磁件小型化、以及PCB embedding技术的成熟。最后，Vienna PFC的回潮值得留意；Vienna拓扑诞生于1990年代，但过去主要用在航空电源等小众场景；数据中心HVDC的兴起让Vienna重新回到主流视野——因为它在三相应用中的器件应力、EMI和效率的综合表现优于传统的三相两电平Boost PFC。

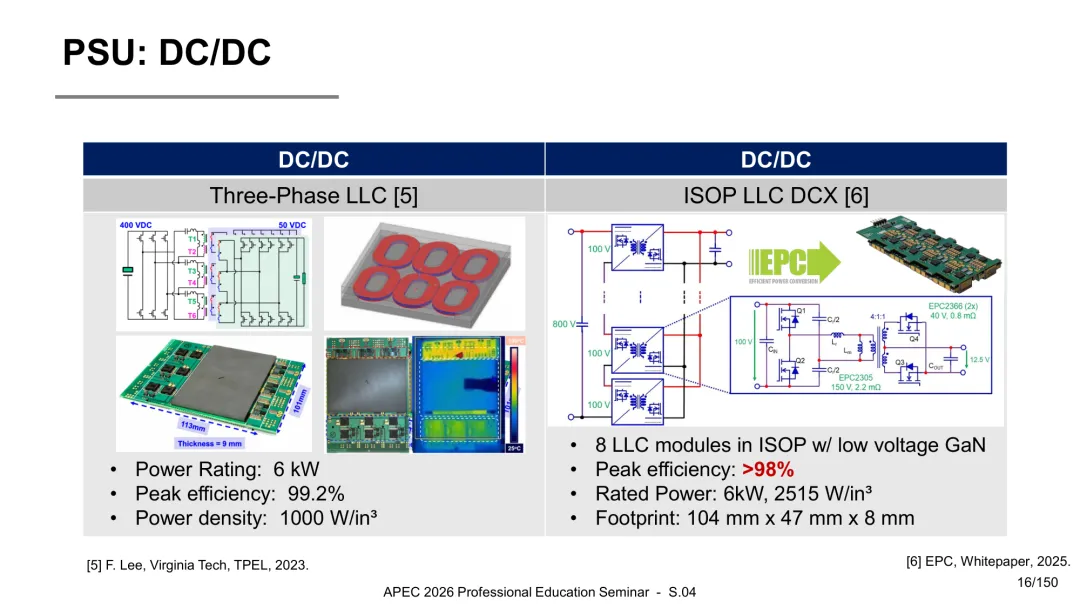

来源：APEC 2026, S.04, slide 16 / F. Lee, Virginia Tech, TPEL, 2023; EPC, Whitepaper, 2025
PSU的DC/DC级同样值得关注，通常有两种不同技术：
–三相LLC（F. Lee, Virginia Tech）：6kW额定功率、99.2%峰值效率、1000W/in³功率密度——这是目前公开文献中LLC DC/DC的最高水平之一。
– ISOP LLC DCX（EPC, 2025）：8个LLC模块以输入串联输出并联（ISOP）方式组合，使用低压GaN器件，峰值效率>98%，功率密度高达2515W/in³；其占位面积仅104mm×47mm×8mm——不到一张信用卡的大小。ISOP架构的核心优势在于：通过输入串联将每个模块的电压应力降低，从而使用低压GaN器件（低压GaN的FoM显著优于高压Si MOSFET）；通过输出并联实现大电流输出。这种”化整为零”的思路在后续的PoL设计中也反复出现。

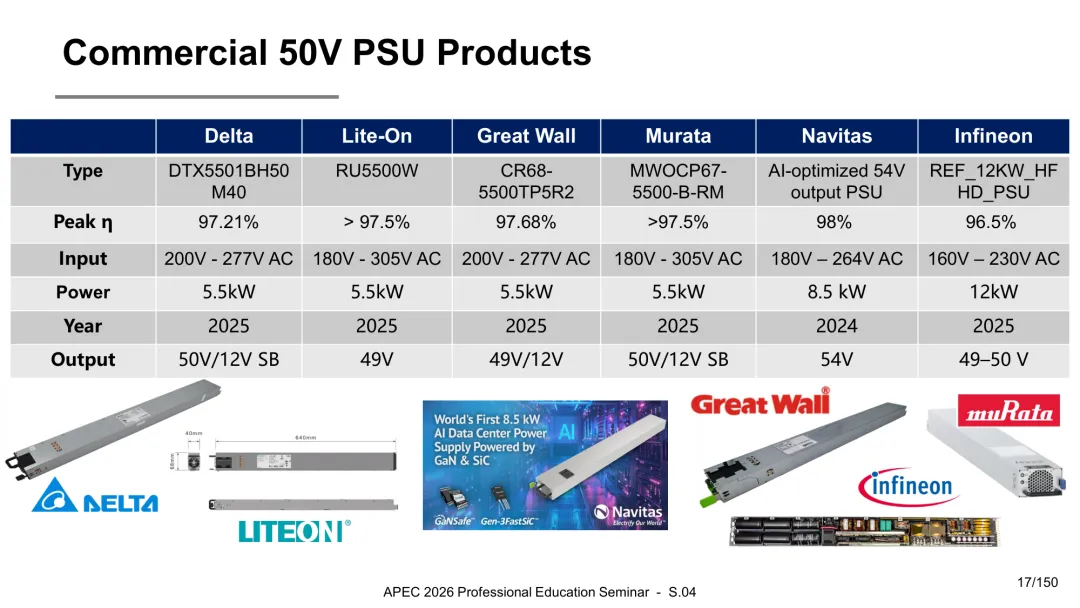

来源：APEC 2026, S.04, slide 17
这张商用PSU产品对比表非常有参考价值。报告梳理了台达、光宝、长城、村田、Navitas、英飞凌六大厂商的最新产品，当前市场上5.5kW是主流功率等级，8.5kW和12kW正在兴起。效率普遍在97%-98%区间。值得注意的是，Navitas作为GaN器件的代表厂商，其8.5kW方案以98%的峰值效率领跑——GaN在PSU应用中的价值正在被市场验证。
04 单级48V方案：敢不敢省掉中间级？

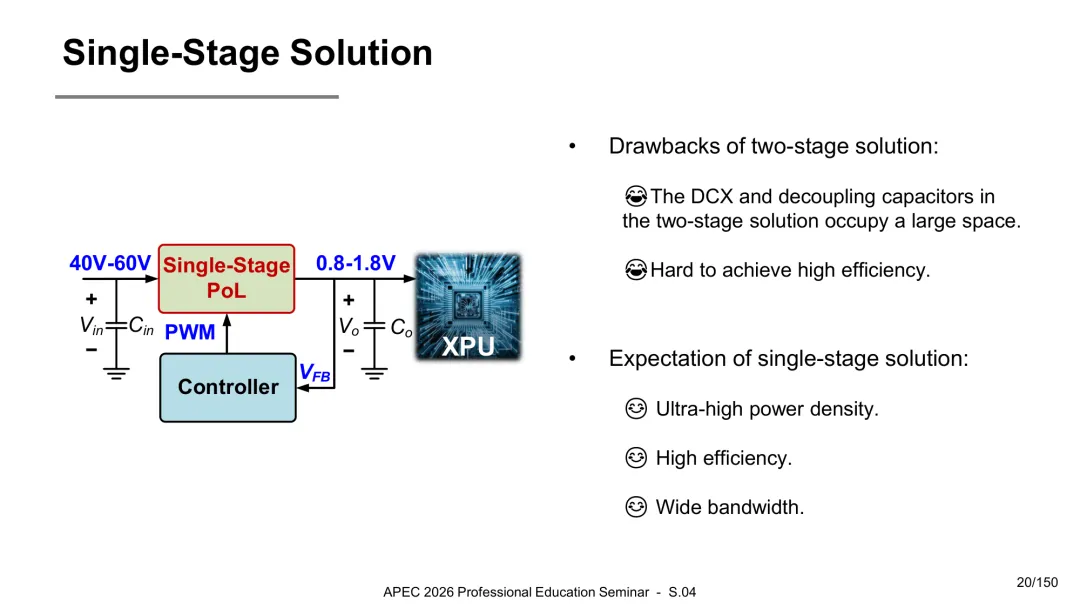

来源：APEC 2026, S.04, slide 20
两级方案（48V → IBC → 12V/6V → PoL → 1V/0.8V）中，DCX变换器和庞大的解耦电容占据了大量PCB面积，且难以实现超高效率。能不能跳过中间级，直接从48V干到1V？单级方案的逻辑起点就在于此。如果能实现，单级方案将同时获得超高功率密度和高效率；但降压比高达50:1甚至60:1——占空比极小（约2%），在实际实现中极难。
通常有五种代表性单级方案，我们逐一分析：

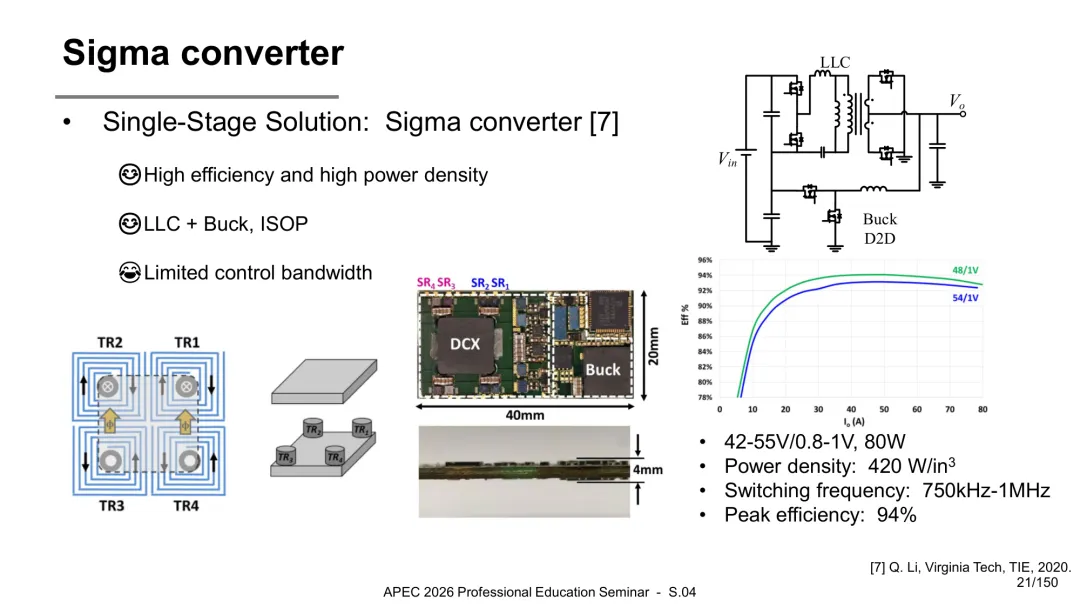

来源：APEC 2026, S.04, slide 21 / Q. Li, Virginia Tech, TIE, 2020
方案一：Sigma Converter（Virginia Tech, 2020）
Sigma变换器的核心思想是“LLC+Buck，ISOP组合“：LLC承担大部分功率传输（高效率），Buck承担电压调节（快速响应），两者在输入侧串联、输出侧并联。参数：42-55V输入/0.8-1V输出，80W，功率密度420W/in³，开关频率750kHz-1MHz，峰值效率94%。
Sigma的优势在于利用了LLC的高效率特性，同时通过Buck级提供调压能力；其局限性主要是LLC级的控制带宽受限，不能充分发挥Buck的快速响应优势。换句话说，两个级之间是”串联”关系而非”协同”关系。

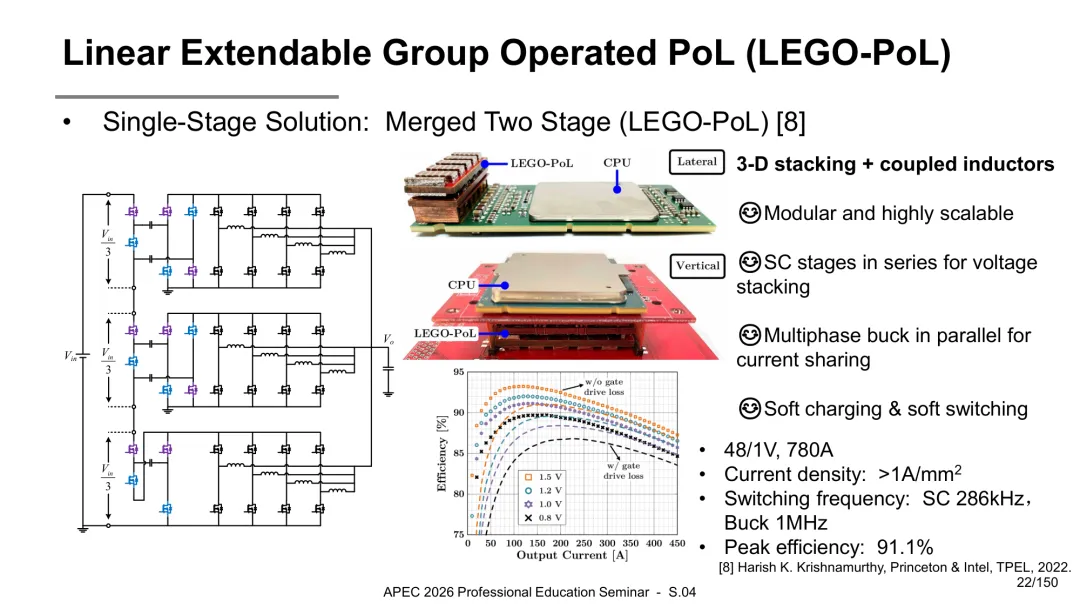

来源：APEC 2026, S.04, slide 22 / Harish K. Krishnamurthy, Princeton & Intel, TPEL, 2022
方案二：LEGO-PoL（Princeton & Intel, 2022）
LEGO-PoL的全称是”Linear Extendable Group Operated PoL”：线性可扩展、分组运行；核心思路是“3D堆叠+耦合电感“：多级开关电容（SC）在输入侧串联提供电压堆叠（voltage stacking），多相Buck在输出侧并联提供电流共享（current sharing）。SC级实现软充电（soft charging），Buck级实现软开关（soft switching）；参数：48V/1V，780A，电流密度>1A/mm²，SC级286kHz/Buck级1MHz，峰值效率91.1%。
LEGO-PoL的设计思想非常精巧：输入侧”串联分压”、输出侧”并联分流”。SC级将高压降低到一个中间电压，Buck级从这个中间电压完成最终降压。两组开关管分别在两个频率区间工作，各司其职。但91.1%的峰值效率仍有提升空间。

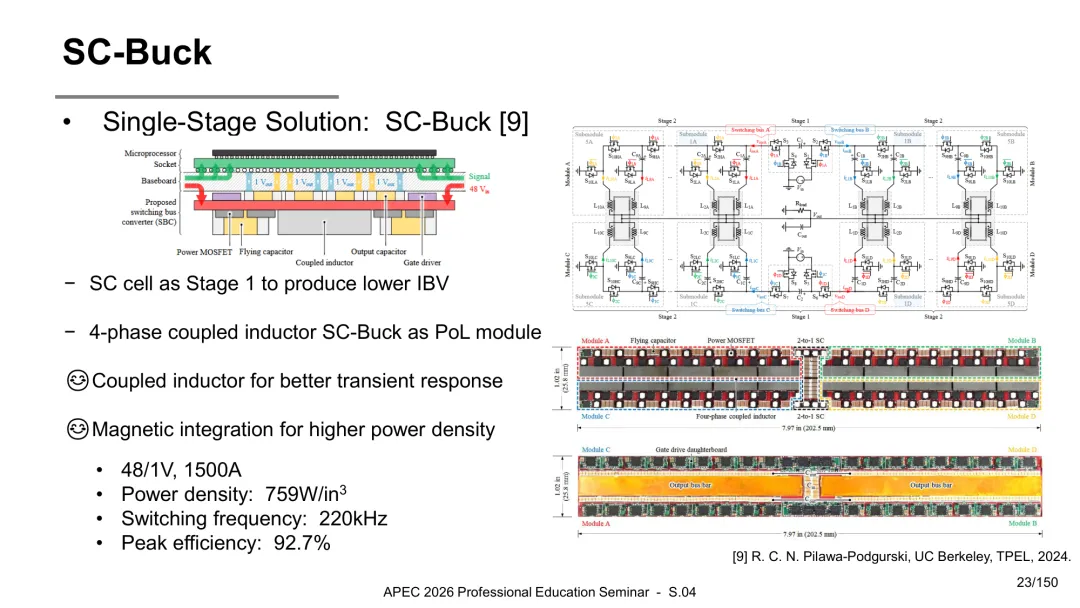

来源：APEC 2026, S.04, slide 23 / R. C. N. Pilawa-Podgurski, UC Berkeley, TPEL, 2024
方案三：SC-Buck（UC Berkeley, 2024）
SC-Buck将开关电容单元作为第一级，产生更低的中间总线电压（IBV），然后以4相耦合电感SC-Buck作为PoL模块完成最终降压；参数：48V/1V，1500A，功率密度759W/in³，开关频率220kHz，峰值效率92.7%。
这个方案的亮点在于耦合电感的引入——耦合电感在负载阶跃时等效电感降低，瞬态响应明显优于分立电感方案。1500A的输出电流能力在单级方案中属于最高水平。

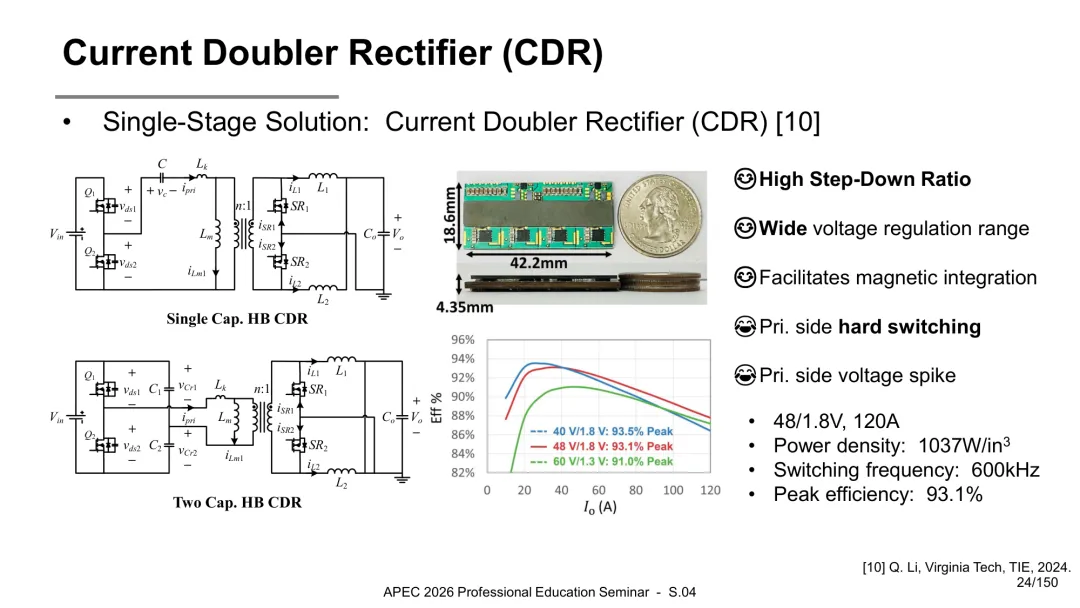

来源：APEC 2026, S.04, slide 24 / Q. Li, Virginia Tech, TIE, 2024
方案四：Current Doubler Rectifier, CDR（Virginia Tech, 2024）
CDR（电流倍流整流器）是五种方案中结构最简洁的；通常情况下有两种CDR变体：单电容半桥CDR和双电容半桥CDR。CDR的优势在于：高降压比（通过变压器匝比实现）、宽电压调节范围、便于磁集成；但缺点是原边硬开关和原边电压尖峰——这在48V输入下是显著的可靠性隐患。参数：48V/1.8V，120A，功率密度1037W/in³，开关频率600kHz，峰值效率93.1%。1037W/in³的功率密度在五种方案中排名第一，但硬开关的可靠性问题限制了其应用前景。

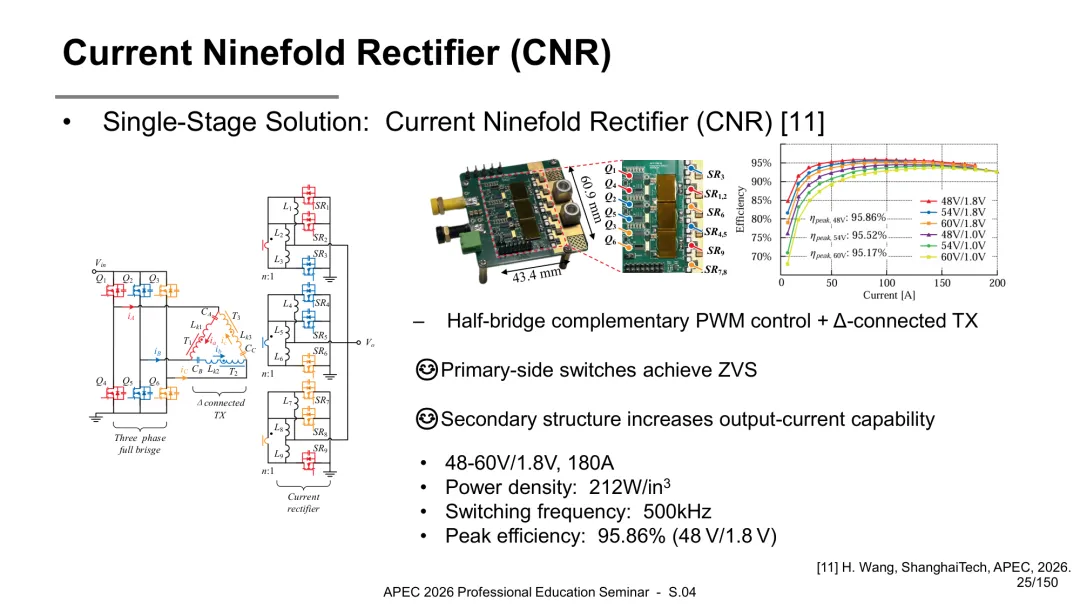

来源：APEC 2026, S.04, slide 25 / H. Wang, ShanghaiTech, APEC, 2026
方案五：Current Ninefold Rectifier, CNR（ShanghaiTech, 2026）
王浩宇教授团队提出的电流九倍整流器（CNR）采用“半桥互补PWM控制 + Δ连接变压器“结构：原边半桥开关管实现ZVS，副边九路并联输出；其核心设计思想是”化整为零”——将单路大电流转化为九路并联小电流，每路仅为总输出的1/9，降低了对输出电容、连接器和PCB铜箔的应力。Δ连接变压器在电力系统中很常见，但在低压大电流DC/DC中并不多见；它的优势在于相同的传输功率下，每相电流是Y连接的1/√3，天然适合大电流场景。参数：48-60V/1.8V，180A，功率密度212W/in³，开关频率500kHz，峰值效率95.86%（48V/1.8V）。
CNR的峰值效率95.86%是五种方案中最高的，但功率密度212W/in³相对较低——这是因为Δ连接变压器的磁件体积较大；这是一个典型的”效率优先、密度妥协”的设计取舍。
单级48V方案目前仍处于学术研究向工业转化阶段；五种方案各有取舍，没有一种在所有维度上都占优。但从趋势来看，CNR方案在效率维度的突破（95.86% + ZVS）值得重点关注——如果能在功率密度上通过磁集成进一步优化，工业化前景广阔。
