E3D使用PDMS的模型编辑器Model Editor

声明：如有侵权，请联系删除。

第一次发表文章，简略的复制一段资料试一下，如有错误，请联系更正，感谢！

在使用E3D2.1或E3D3.1版本的时候，PIPE元素的Model Editor与PDMS一样，但是EQUI或SCTN等其它元素的Model Editor显示就变样了，且不支持批量框选移动。

如何在E3D中使用PDMS的Model Editor功能呢？可直接在命令行中输入命令（或复制宏文件）执行，其中

E3D2.1.0.6版本的命令为：

!state = object STATE()

!state.modifymode(true)

E3D2.1.0.20或E3D2.1.0.35或E3D3.1版本的命令为：

!state = object STATE()

!state.modEdMode(true, true)

以E3D2.1.0.35版本为例：

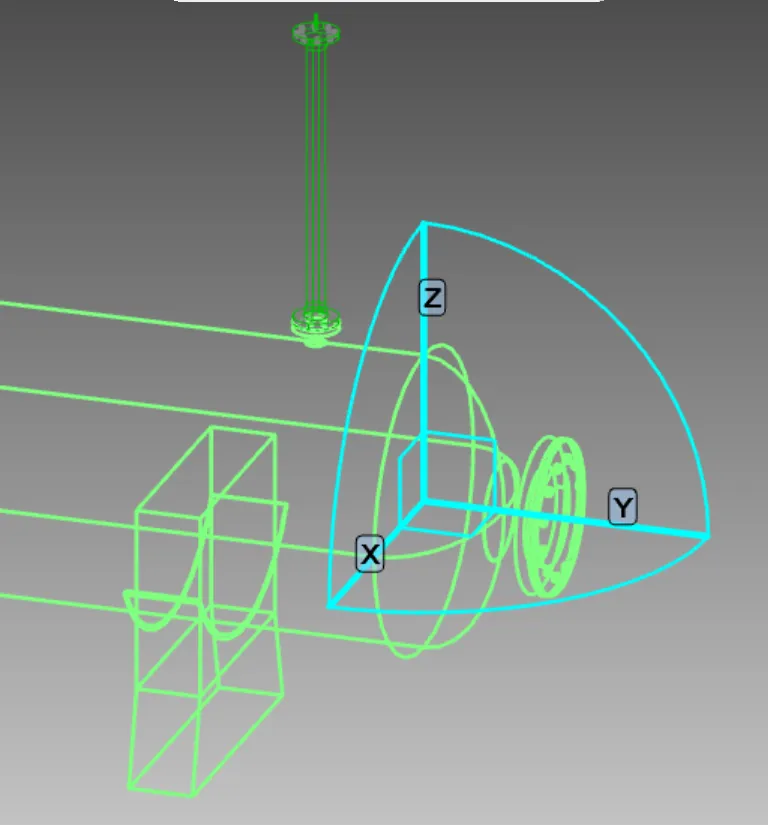

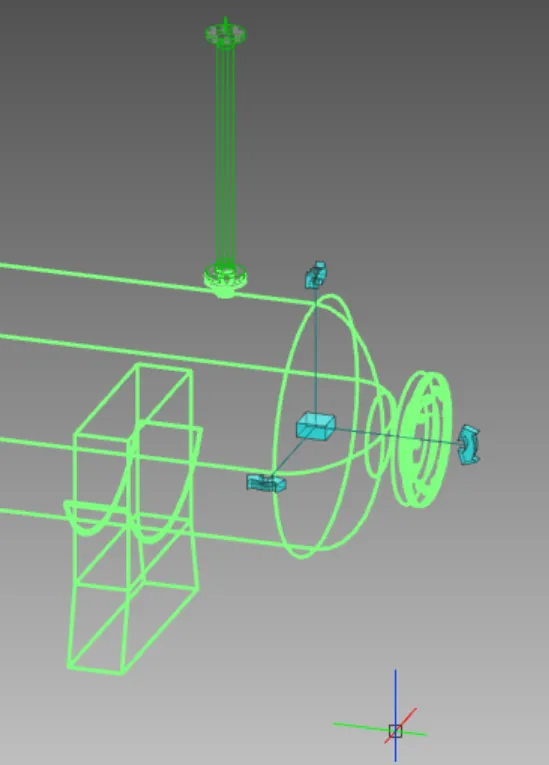

设备显示效果为：可调整基本体尺寸坐标，但与PDMS显示不同

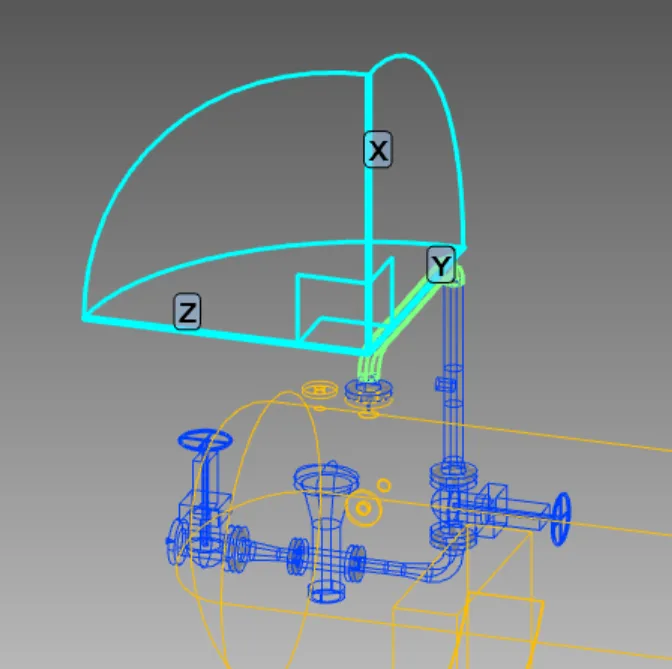

管道显示效果为：与PDMS显示相同

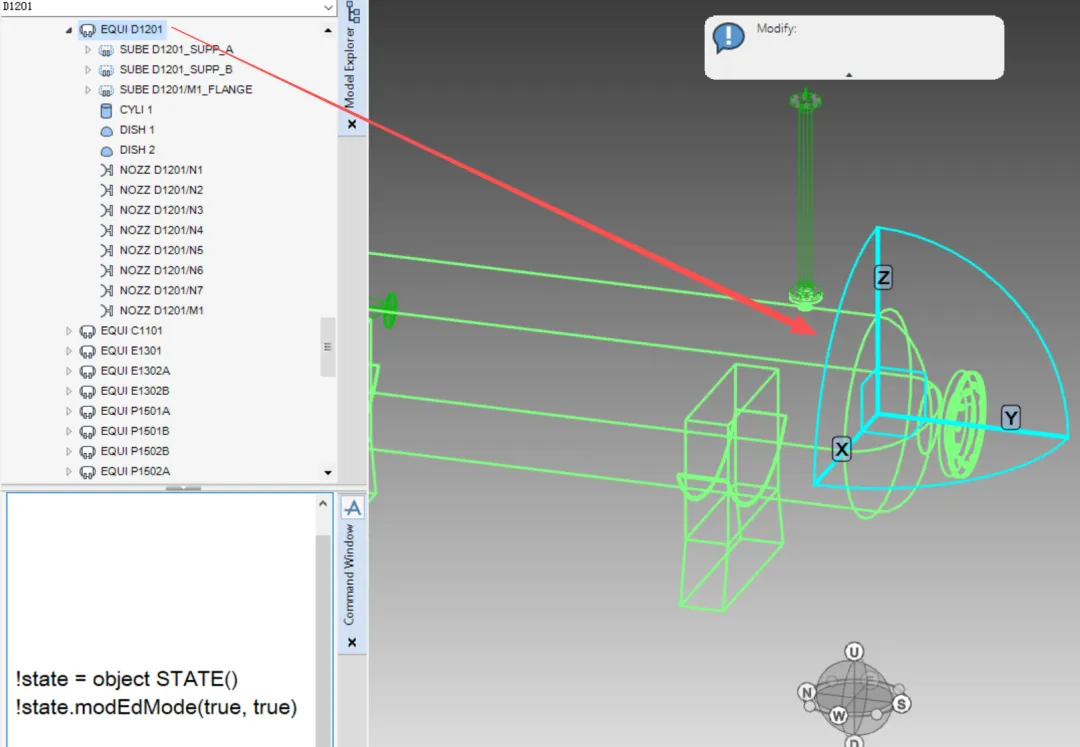

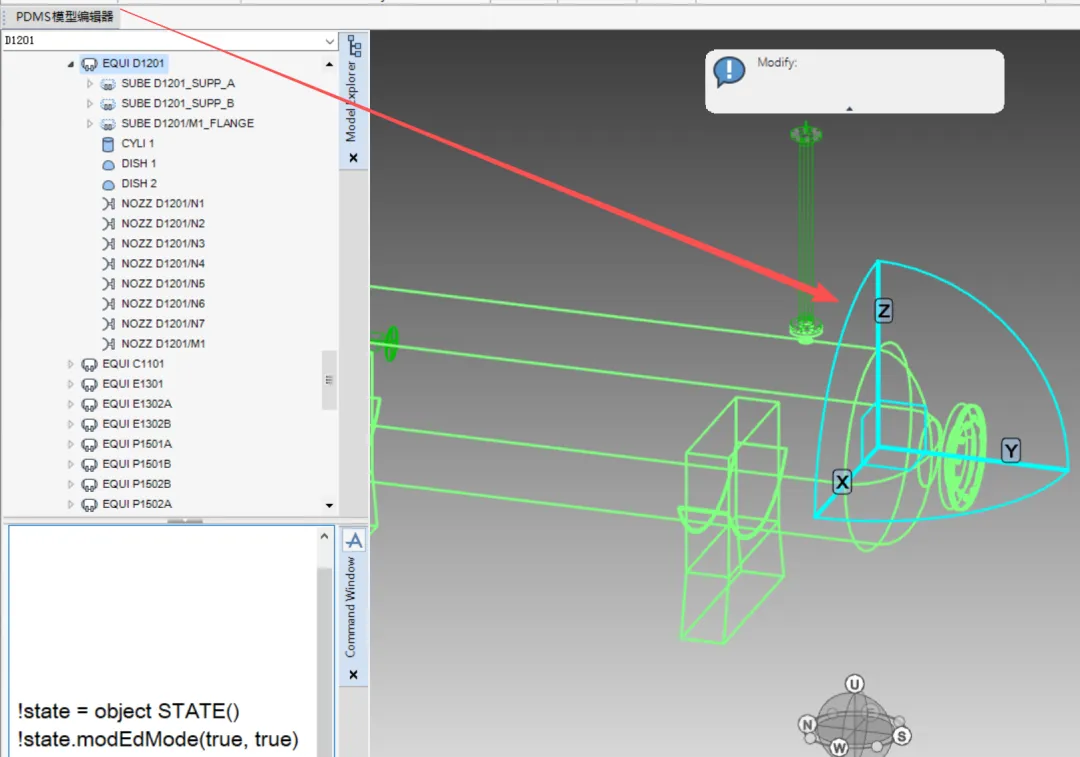

在命令行输入命令执行后，设备显示与管道和PDMS一样，效果为：

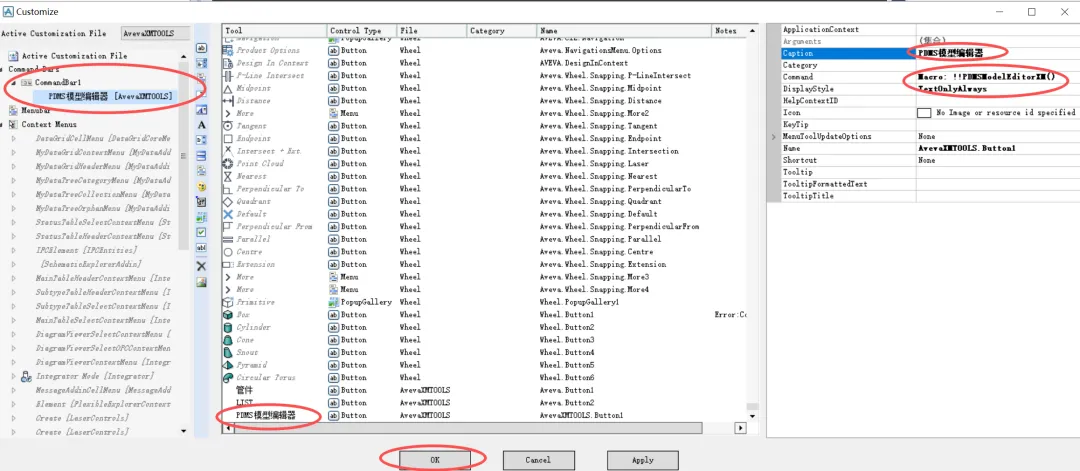

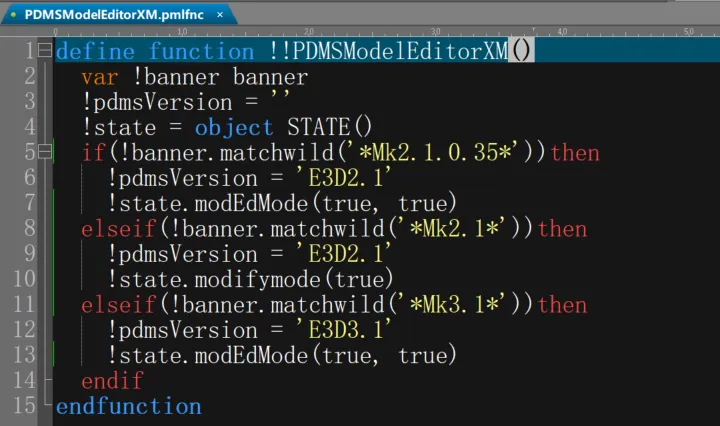

优化：可将命令做成PML程序，利用工具条快捷键执行更方便。此处做成了.pmlfnc文件，对应的调用命令为：!!PDMSModelEditorXM()
