锂电池BMS电池管理系统软件设计:SOC算法深度解析

荷电状态（State of Charge，SOC）是锂电池BMS软件的核心量化指标，定义为“电池当前可充放电容量与额定容量的百分比”，直接决定新能源汽车续航显示、充放电控制策略、电池安全保护与寿命优化。SOC无法直接通过传感器测量，需通过算法估算，而“库仑计法（基础）+ OC校准（误差修正）+ 电池模型（精度提升）”的融合算法，是当前车规级、工业级BMS的主流方案——库仑计法保证实时性，OC校准消除累积误差，电池模型适配复杂工况，三者协同实现“高精度、高稳定、强鲁棒性”的SOC估算，是BMS中间层算法的核心组成。

本文立足BMS中间层设计视角，深度解析该融合SOC算法的核心原理、工程化实现细节、参数配置、误差控制及车规级优化，结合磷酸铁锂、三元锂电池的特性差异，提供可直接迁移至项目的设计方案与规范，兼顾理论严谨性与工程实操性，同时衔接底层驱动（电流/电压采样）与上层应用（续航计算、均衡控制），完整呈现SOC算法的全链路设计逻辑。

核心设计目标：车规级BMS SOC估算精度≤±2%（静态）、≤±3%（动态），支持-20℃~65℃全温度范围，具备老化自适应、工况自适应能力，符合ISO 26262功能安全要求，避免因SOC估算偏差导致的过充、过放、续航虚标等问题。

一、SOC算法整体架构（库仑计+OC校准+模型协同逻辑）

1.1 架构分层与核心定位

SOC融合算法属于BMS中间层核心模块，上承应用层的续航计算、充放电控制，下接底层驱动的电流、电压、温度采样数据，整体采用“三层协同”架构，各模块分工明确、相互补充，形成完整的估算–校准–优化闭环：

1. 基础层：库仑计法（安时积分法）：核心是“电荷守恒”，通过对充放电电流进行时间积分，计算电池剩余容量变化，是SOC估算的实时计算核心，保证动态工况下的响应速度；

2. 校准层：OC校准（开路电压校准）：利用“开路电压（OCV）与SOC的固定对应关系”，定期修正库仑计法的累积误差，解决长期运行中的误差漂移问题，是SOC精度的“兜底保障”；

3. 优化层：电池模型：基于电池电化学特性，建立电压、电流、温度、SOC之间的数学模型，补偿动态工况（如大电流充放电、温度变化）下的估算偏差，提升复杂工况下的精度，是SOC算法的“精度提升核心”。

协同逻辑：库仑计法实时计算SOC初始值，电池模型对初始值进行动态补偿（修正温度、极化效应带来的偏差），OC校准定期对补偿后的SOC进行校准，消除累积误差，最终输出高精度SOC值，三者循环迭代，确保全工况下的估算稳定性。

1.2 核心设计原则

• 实时性：库仑计法采样周期≤10ms，模型计算、OC校准周期≤100ms，适配BMS中间层任务调度节奏；

• 精度优先：静态工况（静置）OC校准精度≤±1%，动态工况（充放电）模型补偿后精度≤±3%；

• 鲁棒性：适应温度、老化、电磁干扰等恶劣工况，避免单一模块故障导致SOC估算失效；

• 工程可实现性：算法复杂度适配车规MCU（如S32K144、STM32G4），避免过度复杂计算导致的CPU占用过高；

• 可追溯性：所有校准、补偿过程可记录，支持故障排查与参数迭代优化。

二、基础层：库仑计法（安时积分法）—— SOC实时估算核心

库仑计法（Coulomb Counting，又称安时积分法）是SOC估算的最基础、最核心的方法，核心原理基于电荷守恒定律：电池充放电过程中，流过电池的电荷总量与电池容量变化成正比，通过对充放电电流进行时间积分，计算剩余容量，进而得到SOC值。该方法计算简单、实时性强，是所有SOC融合算法的基础，但其固有缺陷是“误差累积”——电流采样误差、库仑效率偏差、容量衰减等因素，会导致SOC估算值随时间漂移，需依赖OC校准和模型补偿修正。

2.1 核心原理与数学公式

2.1.1 基本公式（理想工况）

理想状态下，忽略库仑效率、容量衰减、温度影响，SOC估算公式如下：

各参数说明：

•SOC(t)：t时刻的SOC值（百分比，0%~100%）；

•SOC init：初始SOC值（校准后的基准值，通常由OC校准提供）；

•C rated：电池额定容量（单位：Ah），需结合老化程度动态修正；

•I（t）：t时刻的充放电电流（单位：A），放电为正，充电为负；

•

：0~t时刻的充放电电荷总量（单位：Ah），即安时积分值。

2.1.2 工程化修正公式（实际工况）

实际工况中，需考虑库仑效率、温度、老化等因素，对理想公式进行修正，工程化常用公式如下：

新增参数说明：

：电池实际容量（单位：Ah），与温度（T）、电池健康状态（SOH）相关，随老化衰减；

•η(T，I)：库仑效率（0~1），即充放电过程中有效电荷的转化率，与温度（T）、充放电电流（I）相关——充电时η<1（部分能量以热量形式损耗），放电时η≈1（损耗极小）；

• 示例：低温（-10℃）充电时，η≈0.92；常温（25℃）放电时，η≈0.99。

2.2 工程化实现要点（车规级）

库仑计法的实现核心是“精准积分+误差控制”，需结合底层电流采样、MCU资源，优化积分精度与实时性，具体要点如下：

2.2.1 电流采样与积分优化

1. 电流采样精度保障：

￮采用高精度分流器（精度≤±0.1%）或霍尔传感器，搭配12bit以上ADC采样，确保电流采样误差≤±0.5%；

￮电流采样数据需经过滑动平均滤波（窗口长度N=3~5），消除电磁干扰导致的采样波动，避免积分误差放大；

￮采样周期固定为10ms（与BMS底层采样周期一致），确保积分时间间隔均匀，减少离散积分误差。

2. 积分算法选型：

￮嵌入式MCU中优先采用“梯形积分法”，兼顾精度与计算量，避免矩形积分的较大误差；

￮积分公式（离散化，适配10ms采样周期）：

Ik分别为上一时刻、当前时刻的采样电流；

￮采用64位浮点型变量存储积分结果，避免长期积分导致的溢出与精度损失——实测表明，32位浮点型积分1000小时后，误差会累积至±1%以上，64位可将误差控制在±0.1%以内。

2.2.2 关键参数动态修正

1. 库仑效率η修正：

￮建立η与温度、电流的二维 lookup 表（LUT），预存在Flash中，实时根据当前温度、充放电电流查询修正；

￮示例（三元锂电池）：常温（25℃）、1C充电时，η=0.98；低温（-10℃）、0.5C充电时，η=0.92；放电时，无论温度、电流，η统一取0.99。

2. 实际容量Creal修正：

￮结合SOH（电池健康状态）修正：，SOH由循环次数、老化程度计算得到；

￮结合温度修正：建立Creal与温度的LUT，低温（-20℃）时，Creal≈0.7×Crated；常温（25℃）时，Creal≈1.0×Crated；高温（60℃）时，Creal≈0.95×Crated。

2.2.3 固有缺陷与应对措施

库仑计法的最大缺陷是“误差累积”，长期运行（如100小时以上）后，SOC估算偏差可能达到5%~10%，需通过以下措施缓解：

• 缩短OC校准周期，确保每24小时至少进行1次OC校准，消除累积误差；

• 电流采样定期校准（每3个月1次），修正传感器漂移；

• 加入“SOC边界限制”，当库仑计计算的SOC超出0%~100%范围时，强制钳位至0%或100%，避免极端偏差。

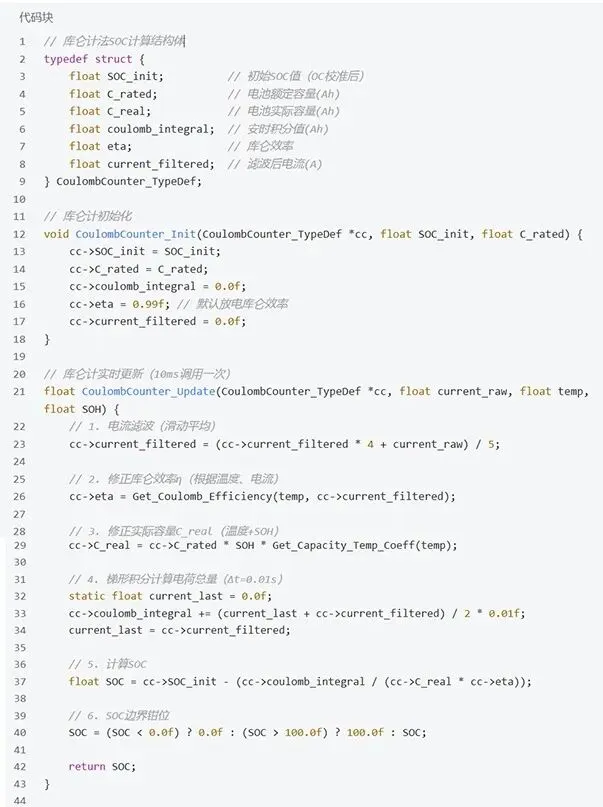

2.2.4 工程化代码框架（C语言，可直接移植）

三、校准层：OC校准（开路电压校准）—— 误差消除核心

OC校准（Open Circuit Voltage Calibration，开路电压校准）是解决库仑计法误差累积的核心手段，核心原理是“锂电池的开路电压（OCV）与SOC存在固定的、唯一的对应关系”——当电池静置足够长时间（无充放电电流，电流≤0.01C），电池内部极化效应消除，此时测量的端电压即为OCV，通过预标定的OCV-SOC曲线，可反推出精准的SOC值，以此作为库仑计法的基准，修正累积误差。

OCV-SOC对应关系是OC校准的基础，不同类型锂电池（磷酸铁锂、三元）的OCV-SOC曲线差异显著，需针对性标定，这也是OC校准工程化实现的关键。

3.1 核心原理与OCV-SOC曲线特性

3.1.1 OCV与SOC的对应关系

锂电池的OCV是电池内部电化学平衡的体现，由正极、负极的电极电势决定，其与SOC的对应关系具有以下特性：

• 唯一性：同一SOC下，OCV值唯一（忽略温度影响）；

• 单调性：SOC从0%~100%变化时，OCV单调递增；

• 温度依赖性：温度变化会导致OCV偏移，需进行温度补偿；

• 极化影响：电池充放电后，需静置足够时间（通常≥30分钟），极化效应消除后，端电压才等于OCV，否则测量值存在偏差。

3.1.2 不同锂电池OCV-SOC曲线差异（工程化重点）

不同化学体系的锂电池，OCV-SOC曲线差异显著，直接影响OC校准的精度，需针对性标定，核心差异如下：

1. 磷酸铁锂电池（LiFePO4）：

￮ OCV范围：2.5V~3.65V（单节）；

￮曲线特性：中间段（20%~80% SOC）OCV基本平稳（约3.2V~3.3V），两端（<20%、>80%）OCV变化陡峭；

￮校准难点：中间段OCV变化小，微小电压误差会导致较大SOC偏差，需提高电压采样精度；

￮标定要点：重点标定两端SOC对应的OCV值，中间段采用分段线性插值优化精度。

2. 三元锂电池（NCM/NCA）：

￮ OCV范围：3.0V~4.2V（单节）；

￮曲线特性：全SOC范围OCV呈平滑递增趋势，无明显平台，分辨率高；

￮校准难点：温度对OCV影响较大（温度每变化10℃，OCV偏移约5~10mV），需重点进行温度补偿；

￮标定要点：全SOC范围均匀标定，建立温度-OCV-SOC三维 lookup表。

注：OCV-SOC曲线需通过恒温环境下的低速率充放电实验完成标定，以C/20甚至更低的电流对电池进行深度充放电循环，在每个SOC间隔（如5%）处切断电流并静置足够时间（一般30分钟以上），记录稳定后的端电压值，最终绘制出精确的OCV-SOC对照表，确保校准精度。

3.2 工程化OC校准实现流程（车规级）

OC校准的核心是“判断静置条件→测量OCV→查询OCV-SOC曲线→修正库仑计SOC”，需严格控制静置条件、测量精度，避免误校准，完整流程如下：

3.2.1 校准触发条件（关键，避免误校准）

只有满足以下所有条件，才能触发OC校准，否则禁止校准，避免因极化效应、测量误差导致的校准偏差：

1. 电流条件：充放电电流≤0.01C（静置状态），且持续时间≥30分钟（确保极化效应消除）；

2. 电压条件：电池端电压稳定，10分钟内电压波动≤5mV（单节）；

3. 温度条件：电池温度在10℃~45℃之间（温度稳定，避免温度偏移导致OCV偏差）；

4. 故障条件：无任何故障（过压、欠压、过温、通信故障等），确保测量数据可靠；

5. 周期条件：上次校准完成后，至少间隔24小时（避免频繁校准，节省CPU资源），或SOC偏差≥2%时，强制触发校准。

3.2.2 校准核心步骤

1. 步骤1：静置判断：实时监测充放电电流，当电流≤0.01C且持续30分钟，进入校准准备阶段；

2. 步骤2：OCV测量：采集电池端电压（单节/总压），经过滑动平均滤波（N=10），确保电压测量精度≤±1mV；

3. 步骤3：温度补偿：根据当前电池温度，对测量的OCV值进行温度补偿，得到标准温度（25℃）下的OCV值；

4. 步骤4：SOC查询：通过预标定的OCV-SOC lookup表，采用分段线性插值，根据补偿后的OCV值，查询得到精准的SOC校准值；

5. 步骤5：误差修正：计算当前库仑计SOC与校准值的偏差，若偏差≥0.5%，则将库仑计的SOC_init更新为校准值，同时重置安时积分值，消除累积误差；若偏差<0.5%，则不进行修正，避免频繁波动；

6. 步骤6：校准记录：记录校准时间、温度、OCV值、校准前后的SOC值，存入Flash，用于后期故障排查与参数优化。

3.2.3 关键优化措施

1. OCV-SOC lookup表优化：

￮采用1%分辨率的SOC步进构建OCV查表，共101个索引点，平衡精度与存储开销；

￮ Flash中按字节对齐紧凑存储，避免跨页写入，同时预加载首末项至RAM缓存，规避高频Flash读取延迟；

￮采用双指针二分搜索算法，缩短查表时间，最坏情况下仅需7次内存访问即可完成查询。

2. 温度补偿优化：

￮建立三维lookup表（温度-OCV-SOC），覆盖-20℃~65℃温度范围，每5℃一个档位；

￮采用双线性插值，实现任意温度下的OCV补偿，补偿误差≤±0.5%。

3. 避免误校准：

￮加入“校准防抖”，校准完成后，持续监测10分钟，若SOC偏差再次≥0.5%，则重新校准；

￮充电末期、放电末期，若满足静置条件，强制触发OC校准，确保满电、亏电状态下的SOC精度。

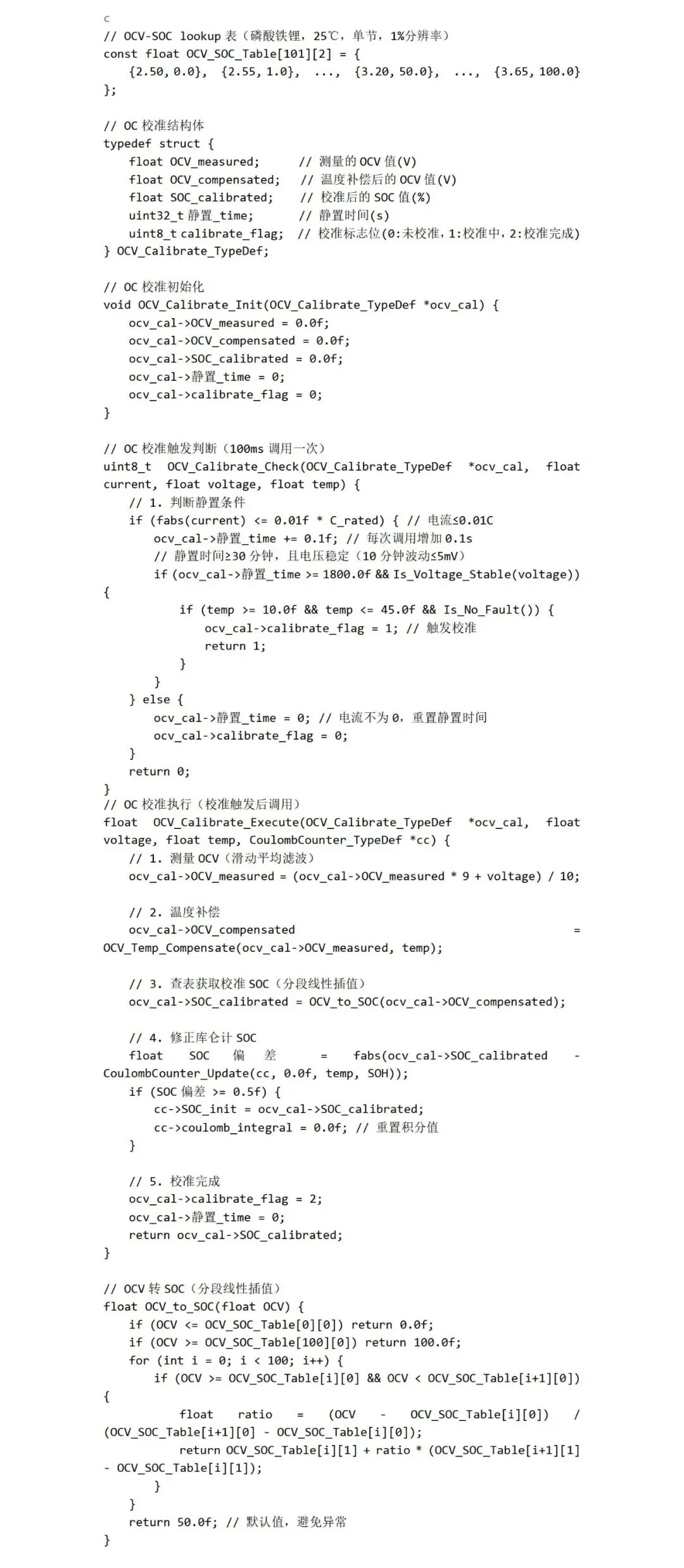

3.2.4 OCV校准代码框架（C语言）

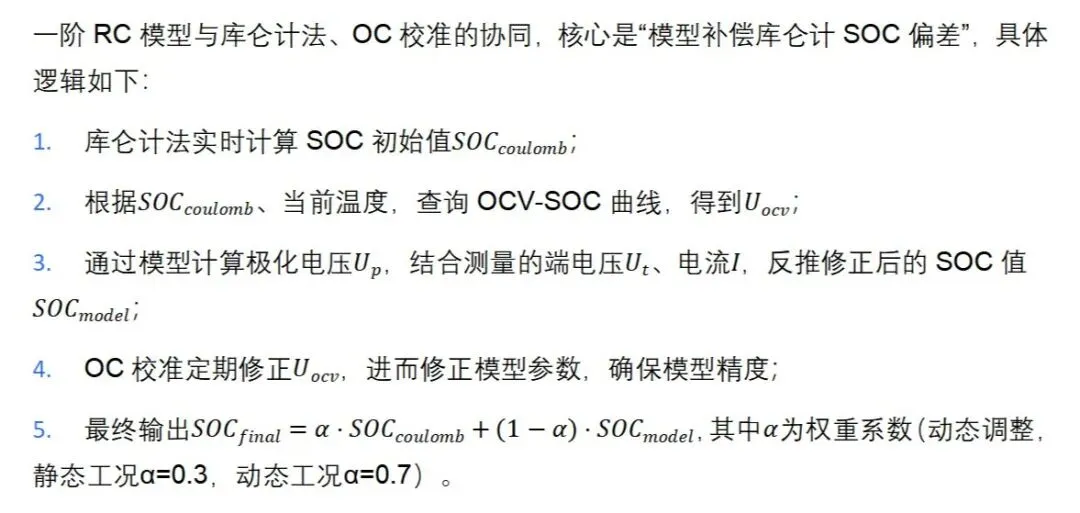

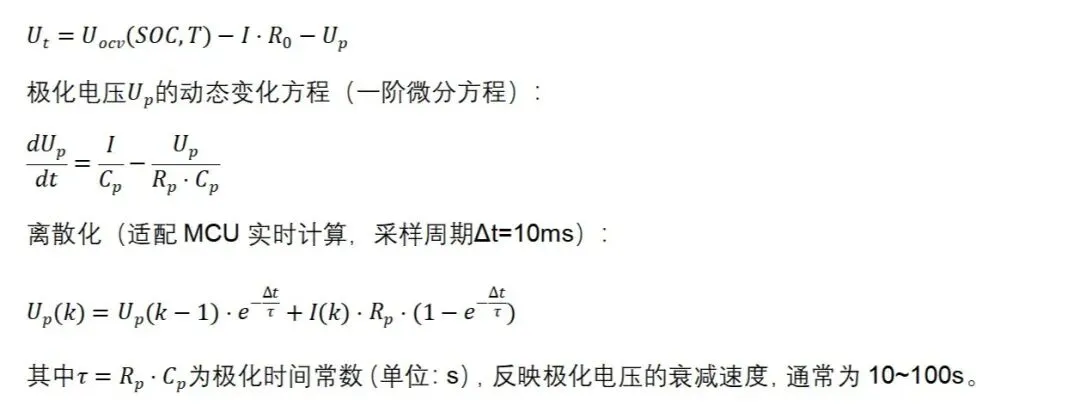

四、优化层：电池模型—— 复杂工况精度提升核心
