【物理看得见 | 高中物理可视化第20期】选择性必修二 第3章《交变电流》可视化资源
在高中物理教学中，《交变电流》这一章是电磁感应定律的实际应用，也是学生从“直流”思维向“交流”思维跨越的关键节点。然而，教材中的文字描述和静态图片往往难以呈现线圈转动过程中磁通量、感应电动势、电流方向的动态变化。如何让学生“看见”看不见的电磁世界？
本文将介绍《高中物理GeoGebra可视化解析》资源库中《交变电流》一章的23个动态演示案例，展示可视化教学如何帮助学生突破学习难点。
一、为什么需要可视化？
1. 抽象概念的形象化
交变电流涉及三大核心概念：磁通量、感应电动势、电流方向。这三个量随着线圈的转动不断变化，且变化规律并非线性。
磁通量 ：当线圈平面与磁场垂直时磁通量最大，平行时为零；
感应电动势 ：与磁通量变化率成正比
电流方向：遵循楞次定律，每经过中性面改变一次

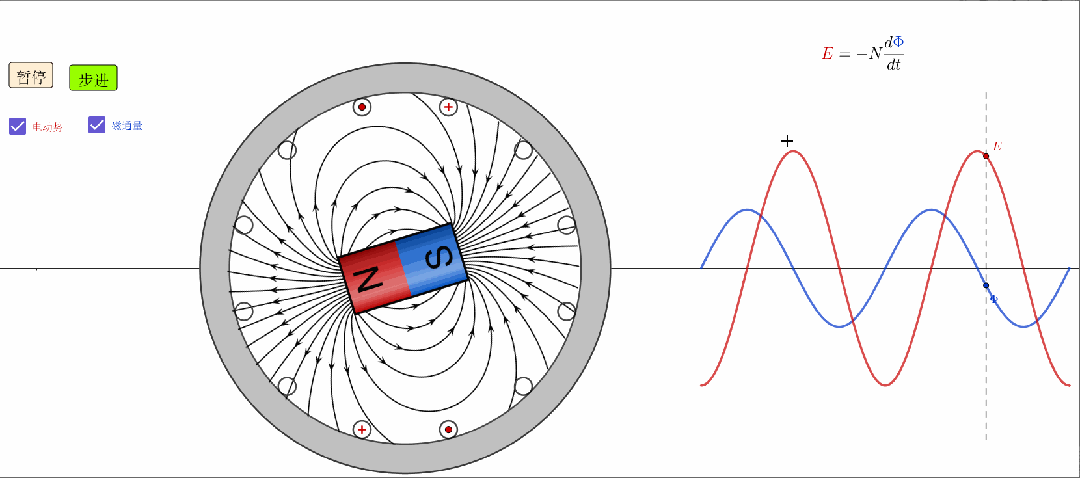

传统教学中，学生往往死记“中性面位置”“峰值位置”，却难以建立动态的空间想象。而GeoGebra动画可以让线圈实时转动，同步显示、图像和电流表指针偏转，将“看不见”的规律转化为“看得见”的联动。
2. 空间关系的立体化
交变电流的产生涉及三维空间中的转动问题。线圈平面、转轴方向、磁感线方向三者之间的空间关系，是学生理解的第一道门槛。

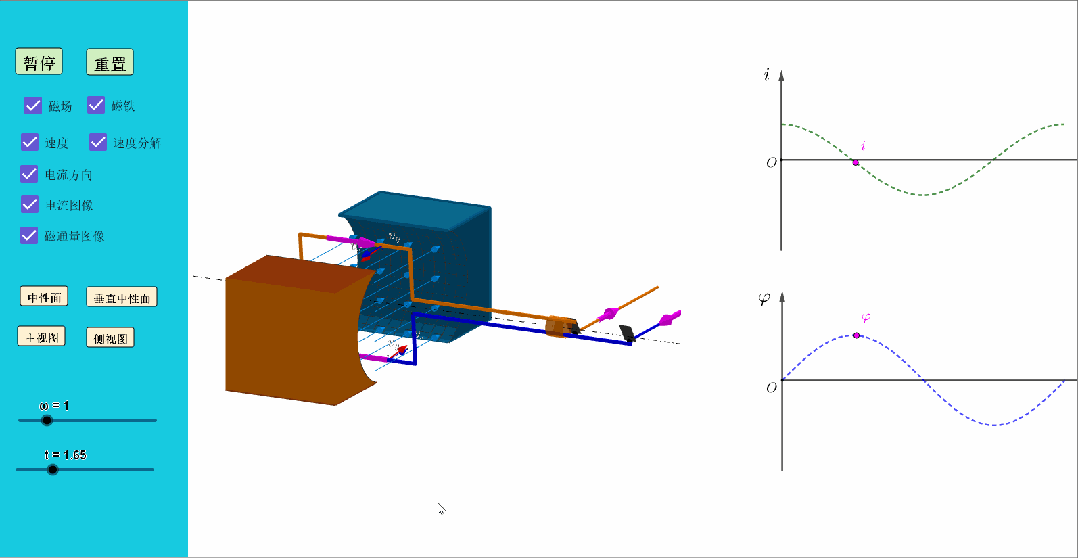

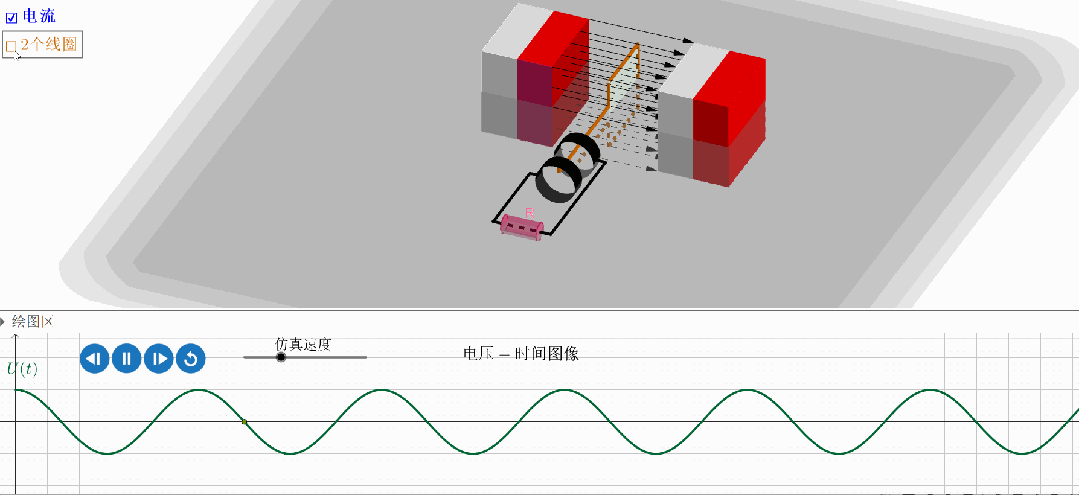

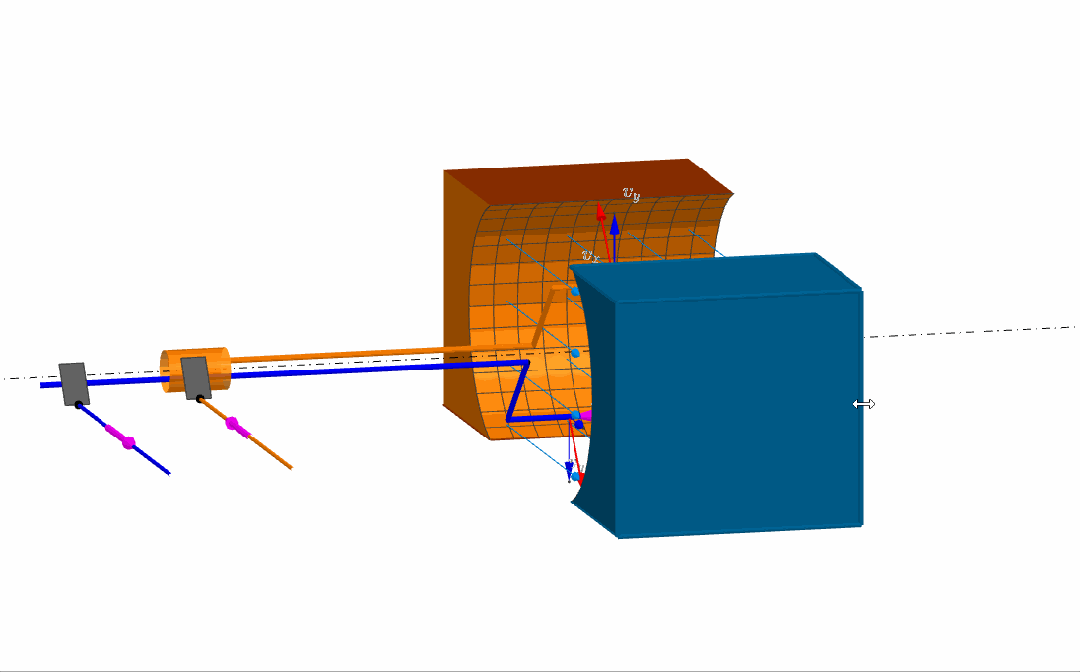

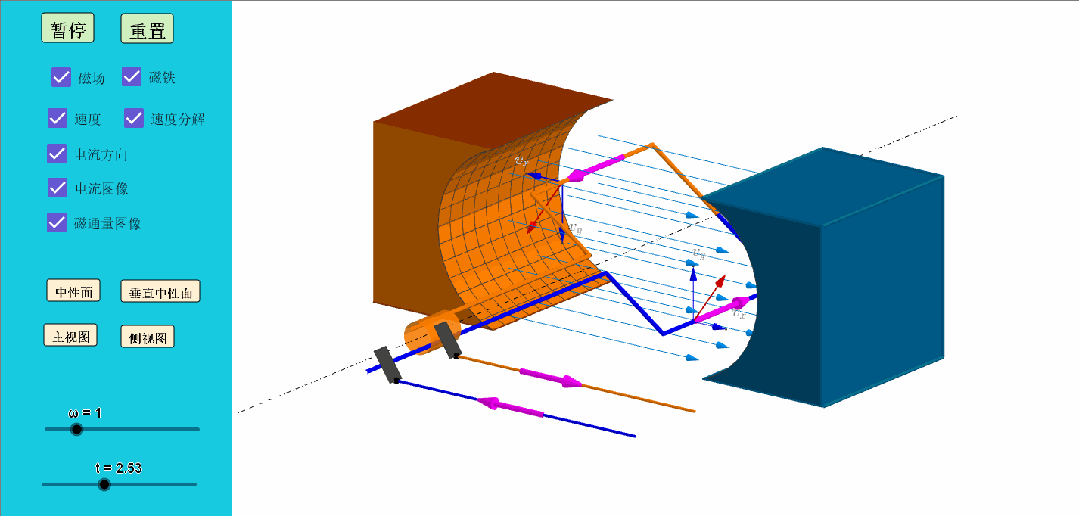

资源库中的3D模型如02交流发电机（3D）.ggb
03交流发电机2（3D）.ggb、
04交流发电机（3D）.ggb）
都允许学生从任意角度观察线圈与磁场的相对位置，帮助建立正确的空间构型。
3. 动态过程的可控化
学生最常问的问题是：“转到这个角度时，电流到底多大？方向往哪边？”

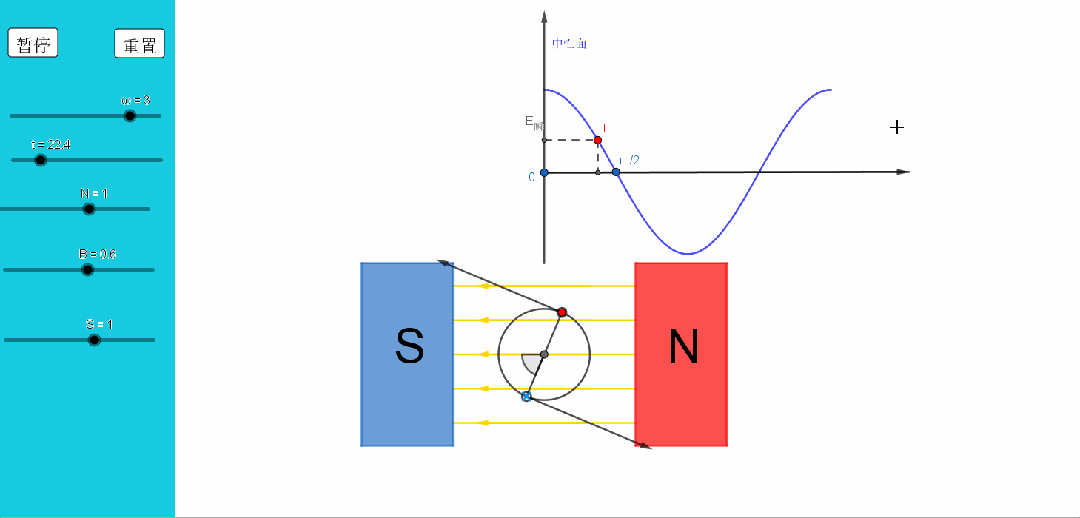

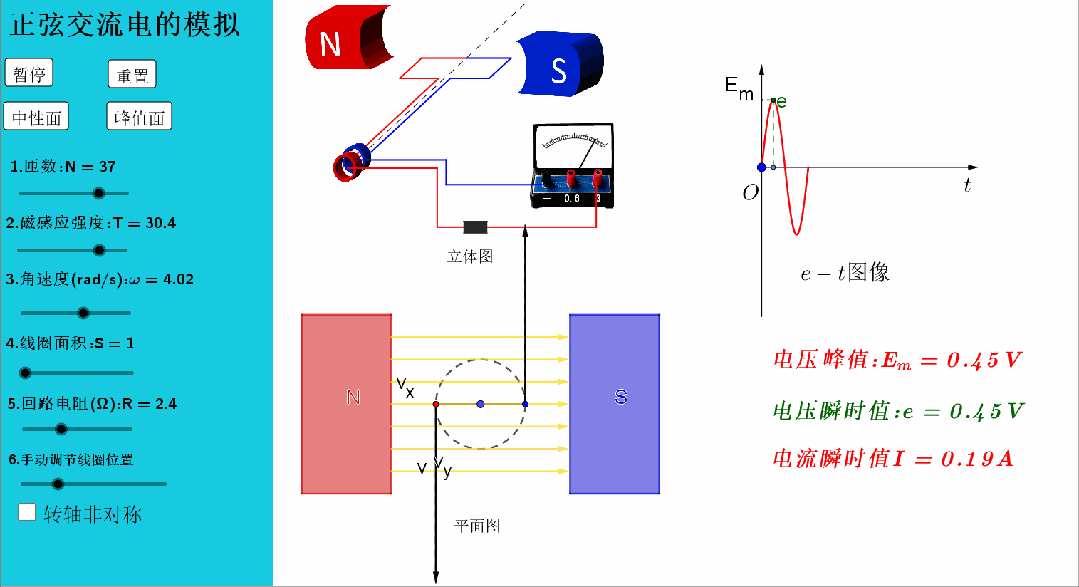

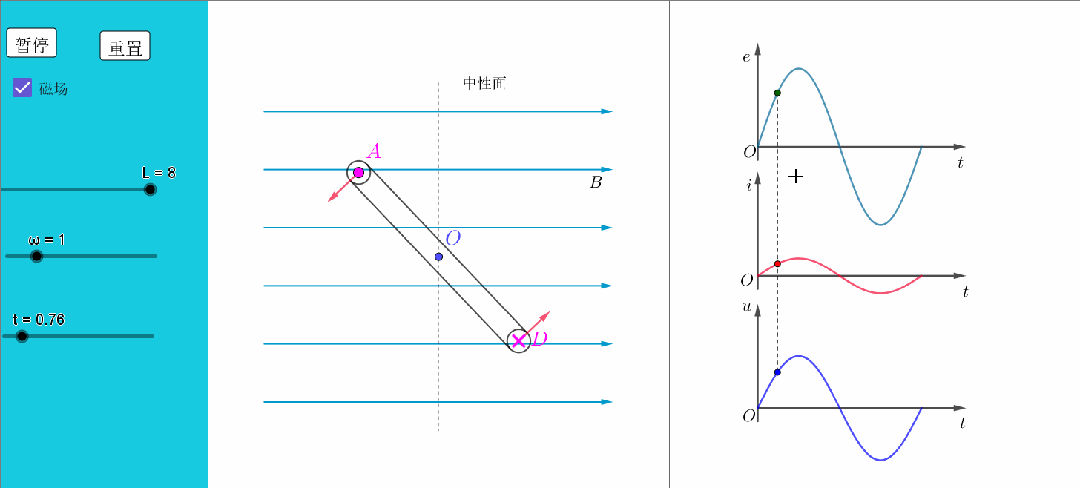

通过18线圈转到任意位置.ggb，教师可以手动拖拽线圈到任意角度，实时显示该时刻的磁通量值、感应电动势方向和大小，让“任意时刻”的物理量不再是模糊的想象。
二、本章知识结构与学习痛点
1.知识体系概览
2.四大学习痛点
痛点一：中性面的理解
学生误区：认为线圈转到中性面（与磁场垂直）时感应电动势最大。
事实：中性面时磁通量最大，但磁通量变化率为零，因此电动势为零；线圈转到与中性面垂直位置时，磁通量为零但变化率最大，电动势最大。

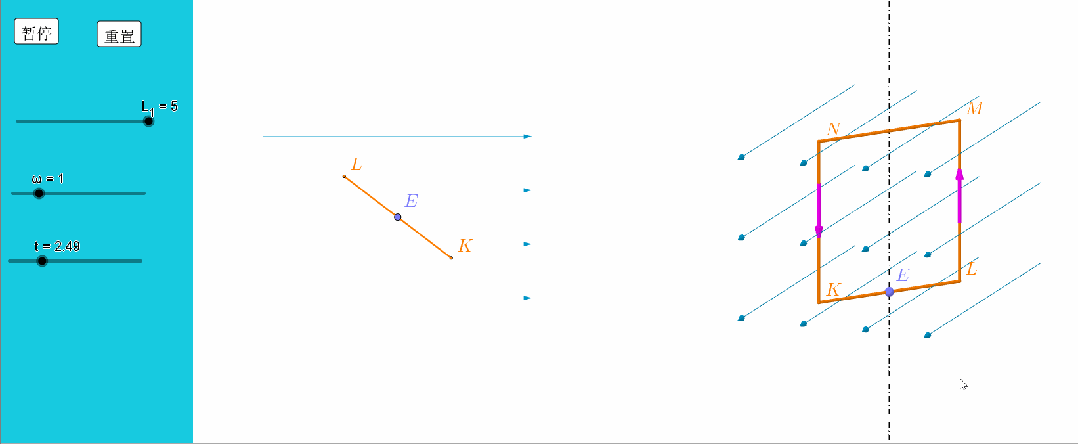

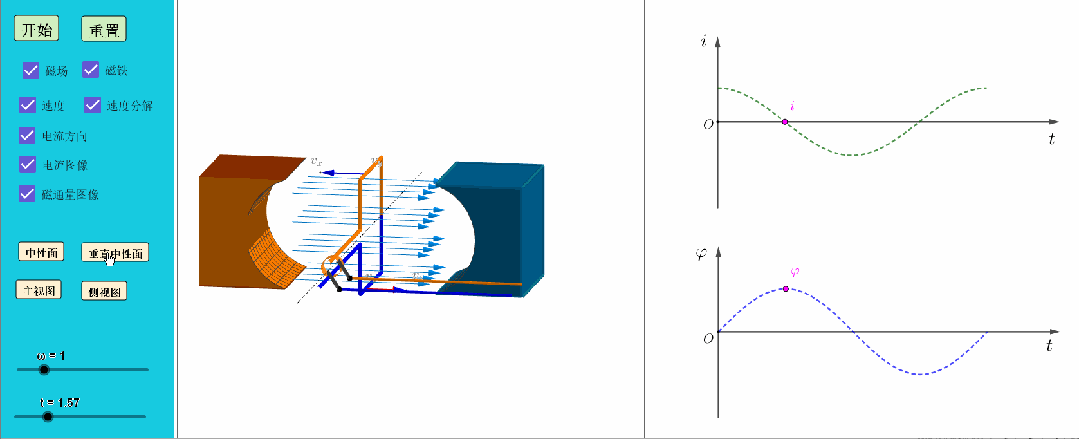

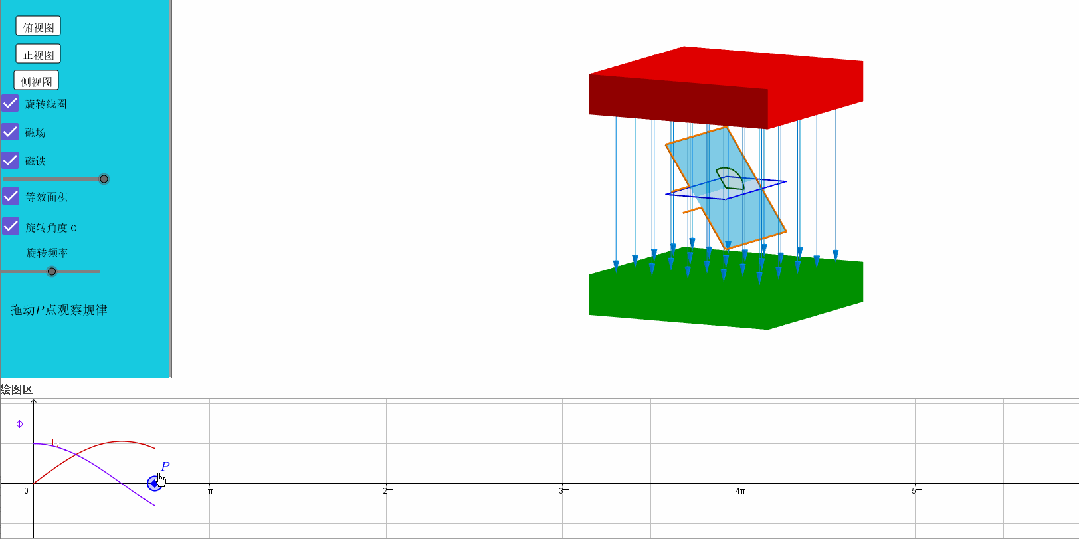

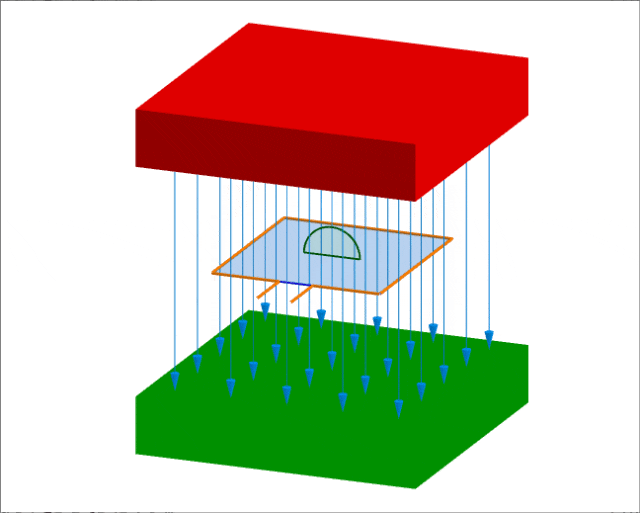

可视化解决：01交流发电机(线圈等效面积磁通量).ggb动态展示线圈在转动过程中，其在垂直于磁场方向上的投影面积（等效面积）的变化，直观呈现“什么时候面积变化最快”。
痛点二：有效值的理解
学生误区：认为有效值就是“平均值”，或认为有效值等于峰值除以2。
事实：正弦式交流电有效值 ，是热效应等效的概念，而非算术平均。
可视化解决：

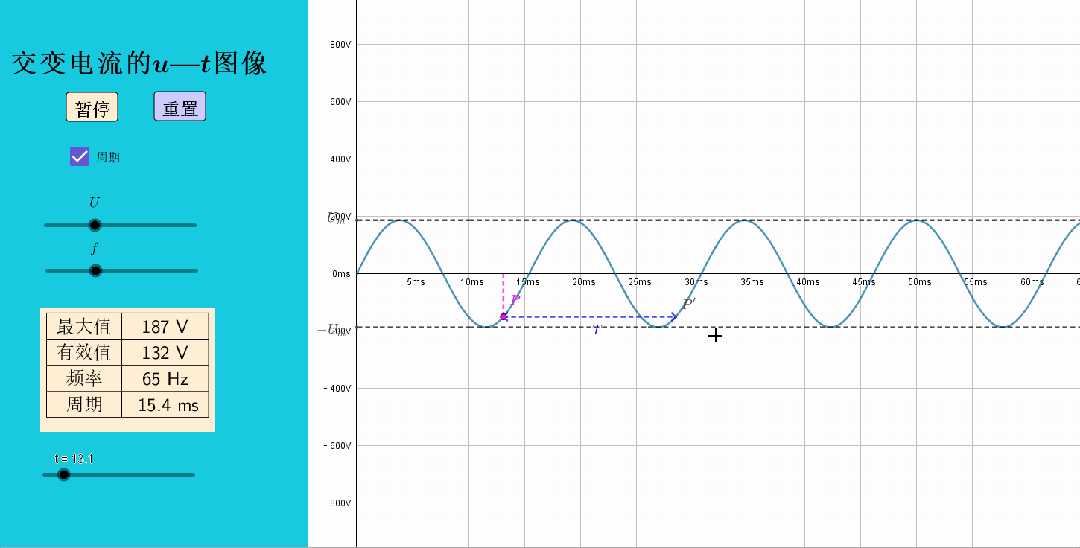

14电压有效值与周期.ggb在图像上标注峰值和有效值的位置；
痛点三：变压器的能量守恒
学生误区：认为变压器“改变”了能量，或对“输入功率等于输出功率”缺乏感性认识。
事实：理想变压器 ，。电压升高时电流降低，能量守恒是根本。

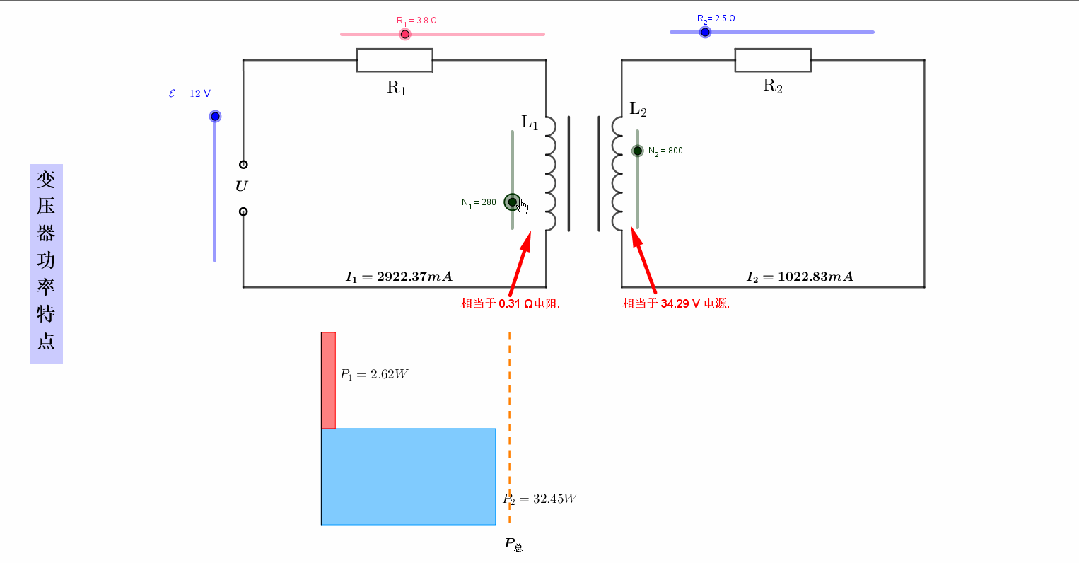

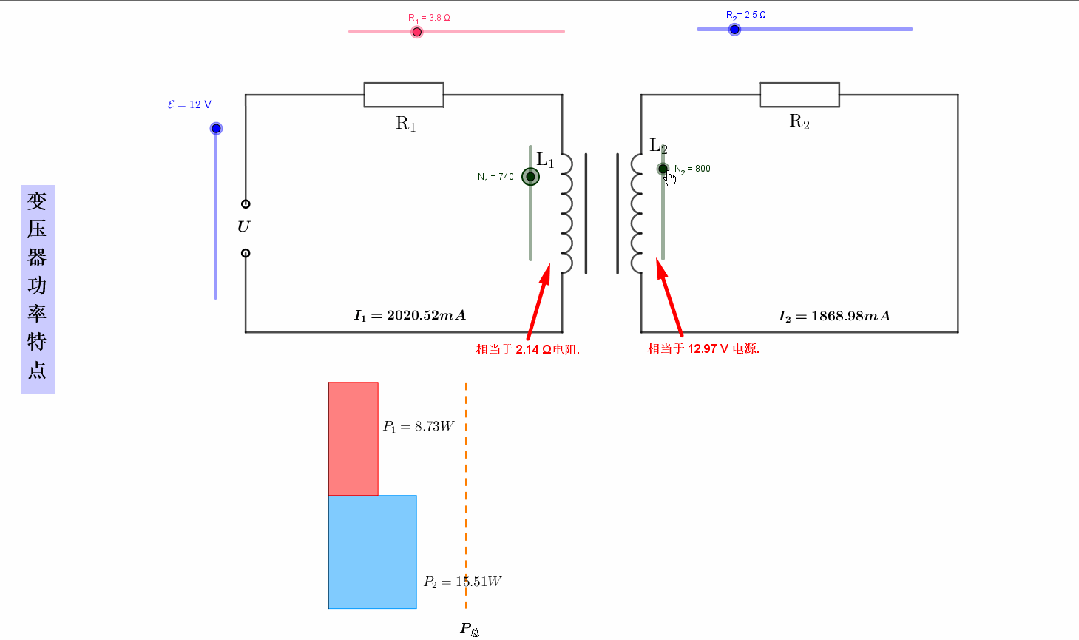

可视化解决：08变压器功率计算.ggb实时显示输入功率、输出功率的数值，当负载变化时，输入功率自动跟随调整，直观体现“用多少取多少”的原则。
痛点四：远距离输电的损耗计算
学生误区：认为提高电压是为了提高功率，或错误使用 分析线路损耗。
事实：线路损耗 ，提高电压是为了减小电流，从而减小损耗。 中的 是线路两端电压降，不是输电电压。

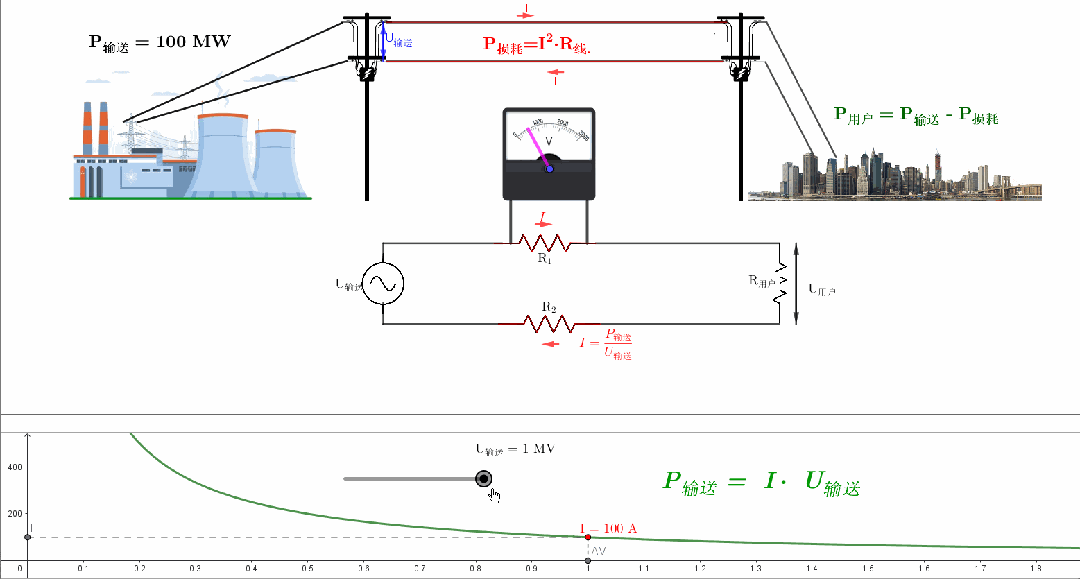

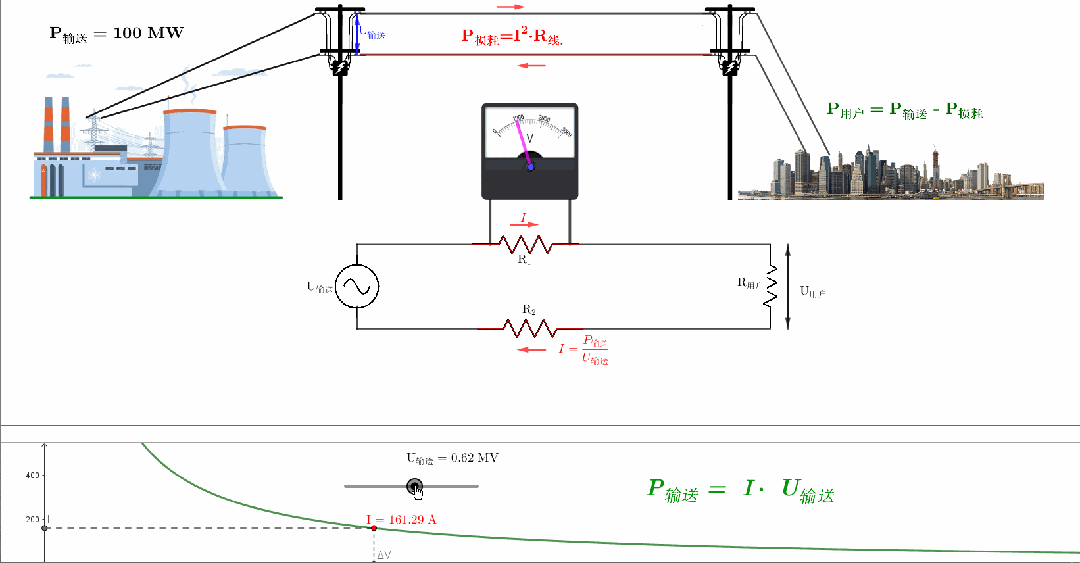

可视化解决：20远距离输电2.ggb完整呈现发电站、升压变压器、输电线路、降压变压器、用户的各个环节，用户可调节发电功率和输电电压，实时观察线路损耗的变化，建立“高压输电减少损耗”的正确认知。
三、资源使用指南
1.按教学环节使用

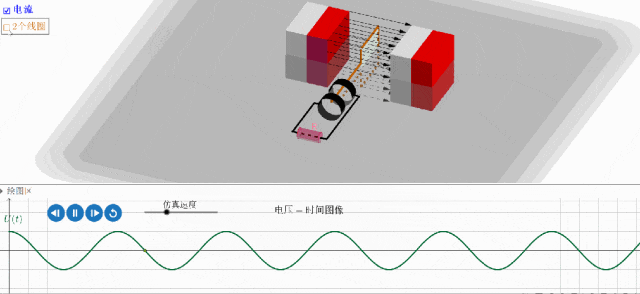

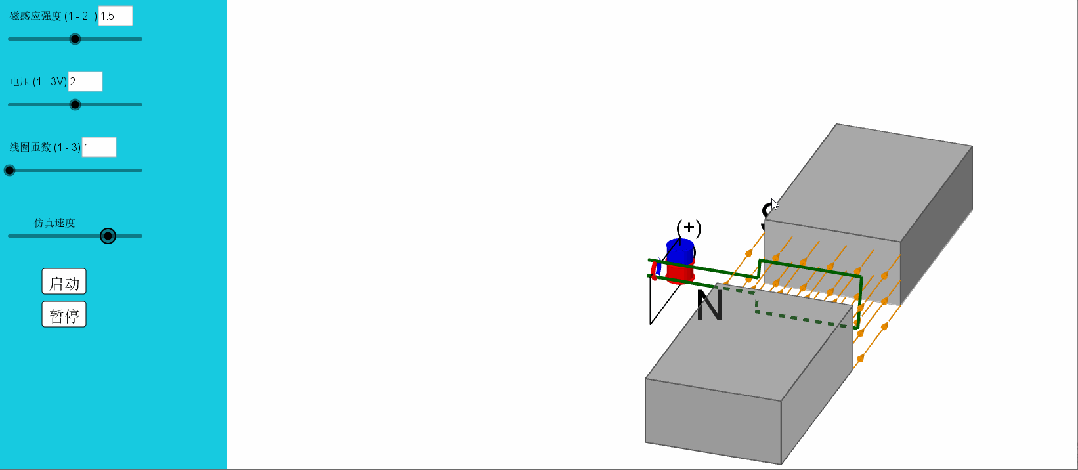

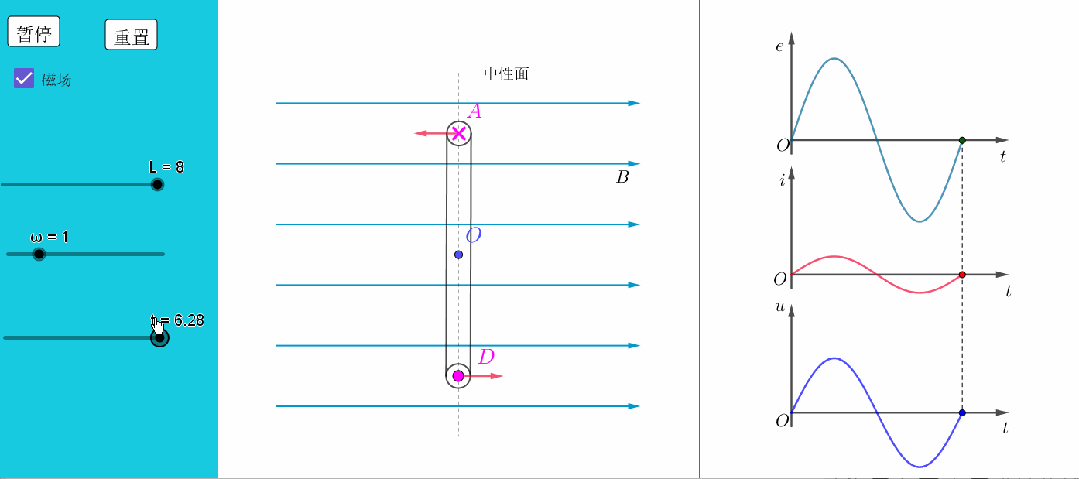

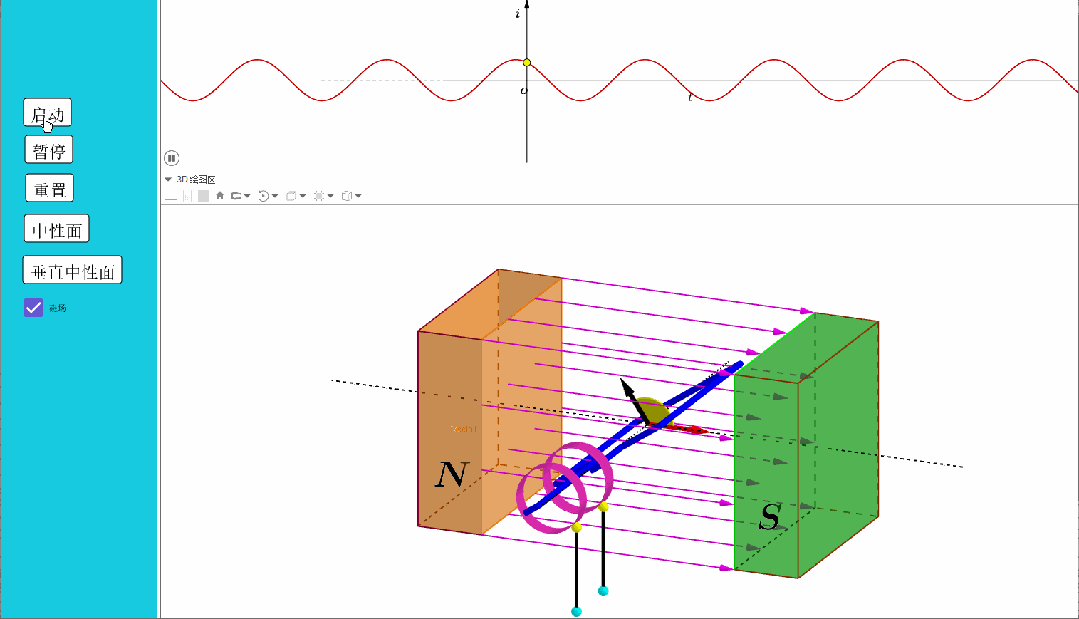

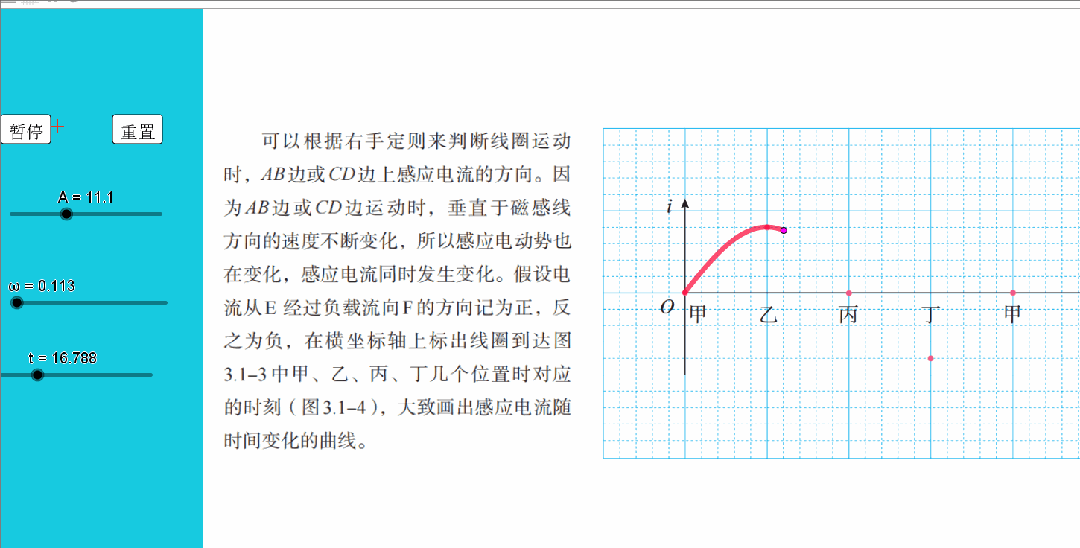

新课导入：使用02交流发电机.ggb或13旋转时产生的感应电流.ggb快速展示交变电流的产生过程，引发学生兴趣。
规律探究：使用01交流发电机(线圈等效面积磁通量).ggb和18线圈转到任意位置.ggb，引导学生定量分析磁通量、电动势随转角的变化规律，归纳正弦规律。
概念辨析：使用14电压有效值与周期.ggb对比峰值与有效值；

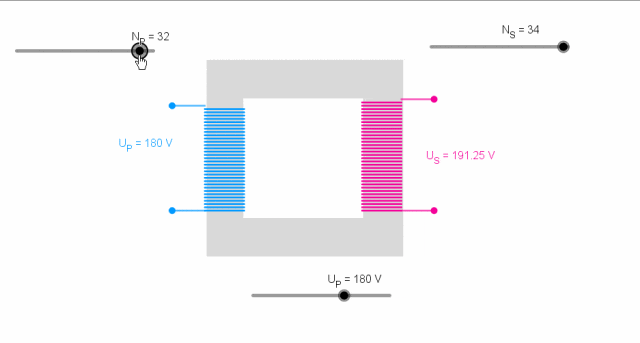

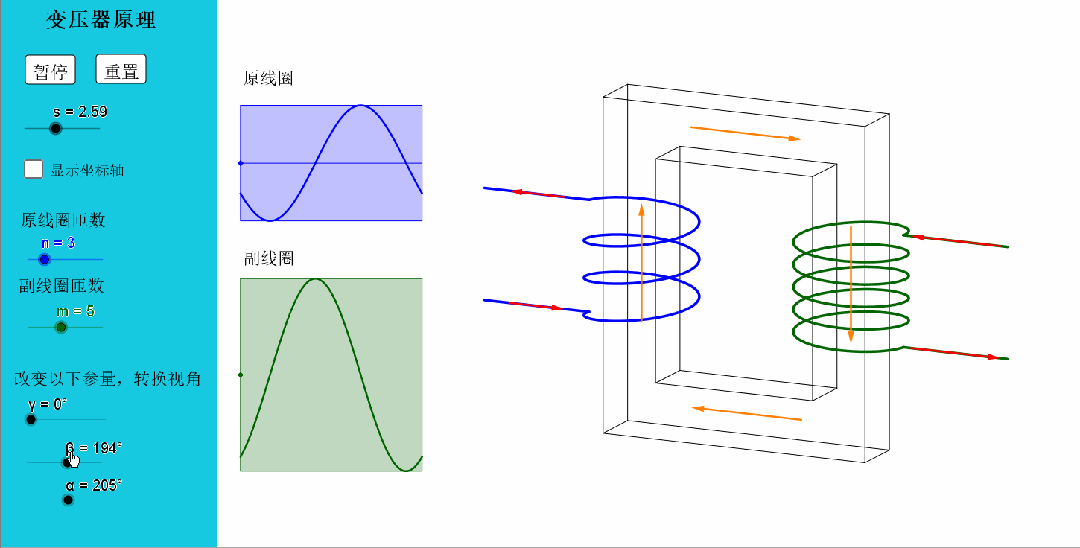

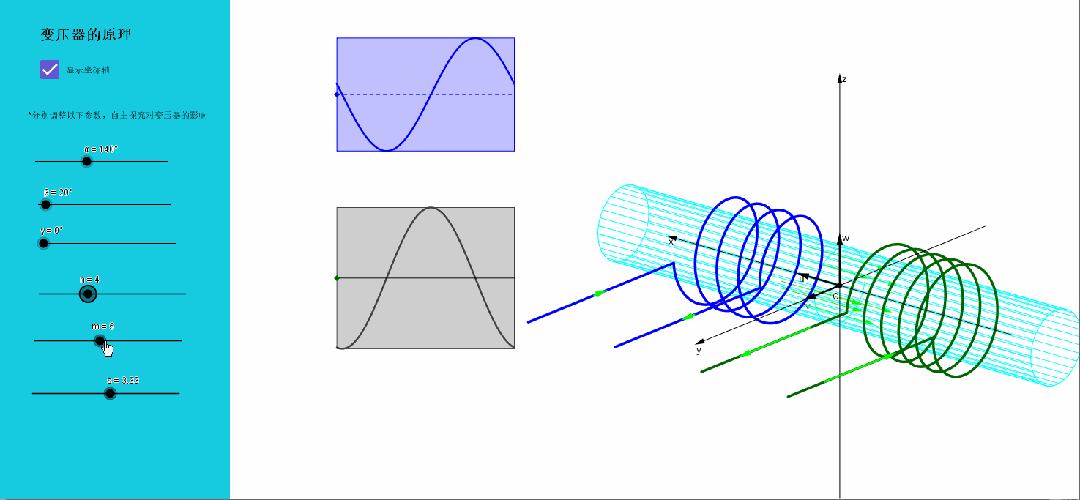

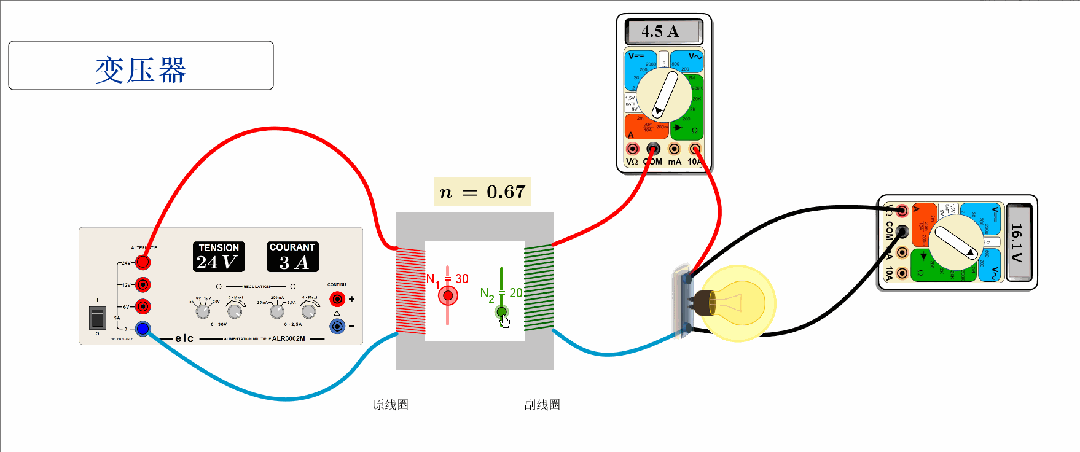

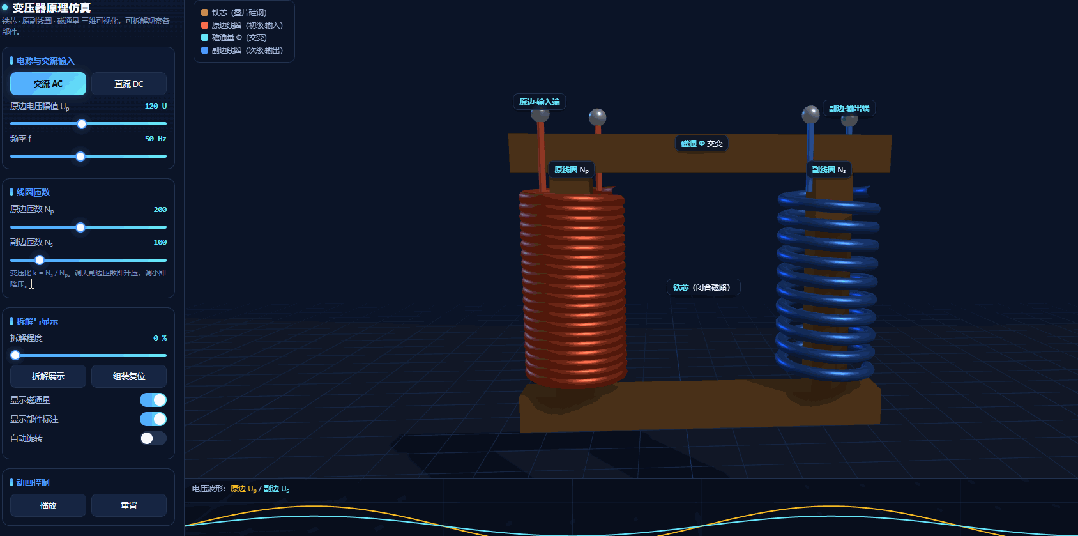

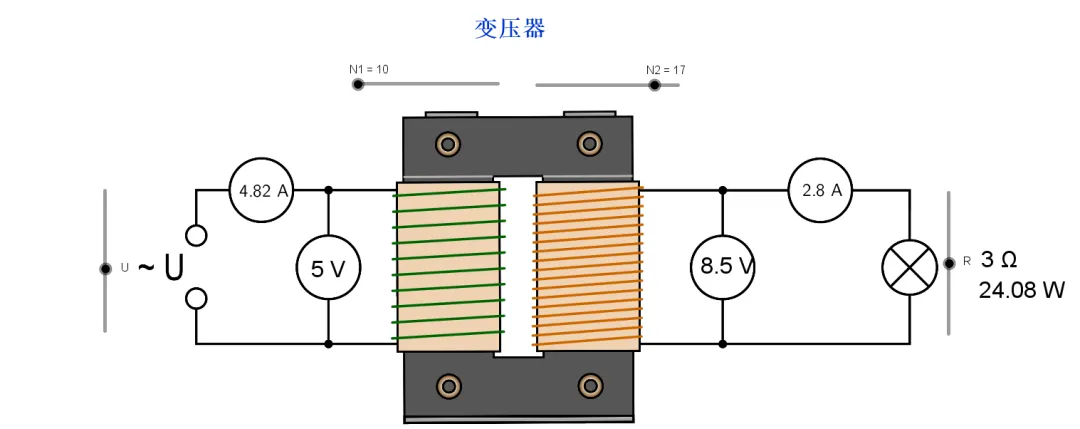

规律应用：使用07-11变压器系列资源，探究匝数比与电压比的关系；使用20远距离输电2.ggb分析输电效率问题。
2.按学习层次使用
基础层：02、04、13 —— 建立基本认识
理解层：01、14、18 —— 突破核心概念
应用层：08、09、20 —— 解决实际问题
希望通过资源库的使用，学生在中性面判断准确率、有效值计算正确率、变压器动态分析、空间想象能力方面得到提升。
四、操作提示：
每个文件都包含可拖动的滑块（如转速、线圈角度、匝数比等）
右键点击画布可显示/隐藏坐标系、网格
3D文件中按住鼠标拖拽可旋转视角
物理教学的难点，往往不在于规律本身，而在于学生无法建立起与规律相对应的物理图景。GeoGebra可视化资源正是架设在抽象规律与具象认知之间的桥梁。
当线圈在屏幕上缓缓转动，当电流表指针随之摆动，当磁通量曲线同步起伏——学生看见的不仅是动画，更是物理规律本身。
欢迎关注本公众号，后续将持续推出《高中物理GeoGebra可视化解析》系列文章，涵盖高中物理全六册各个章节。
附录：
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

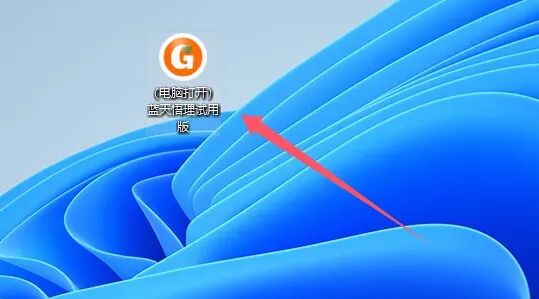

联系悟理的王老师领取试用版👇：
