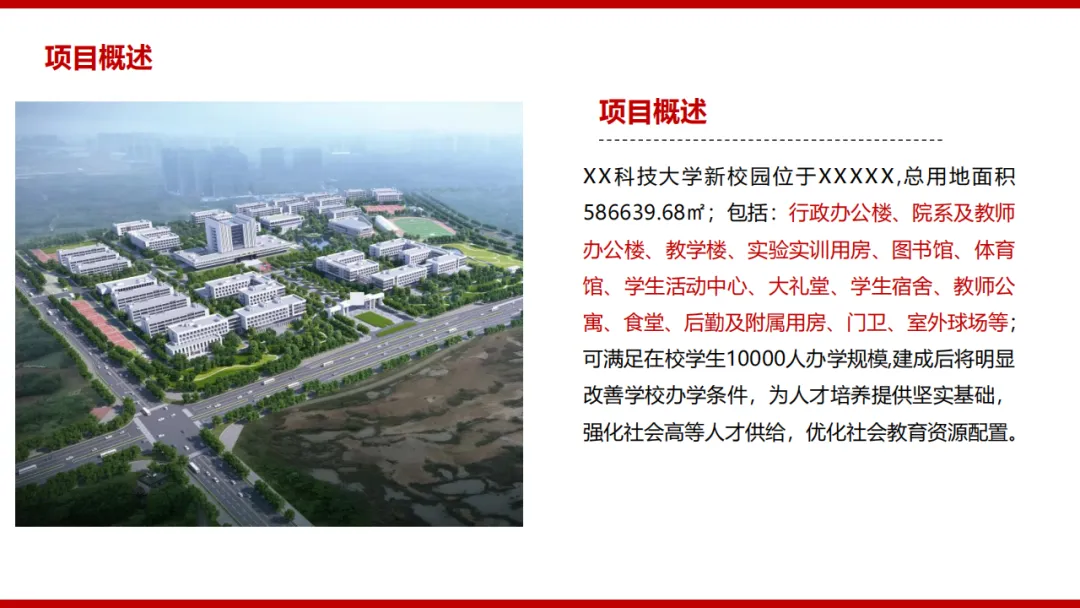

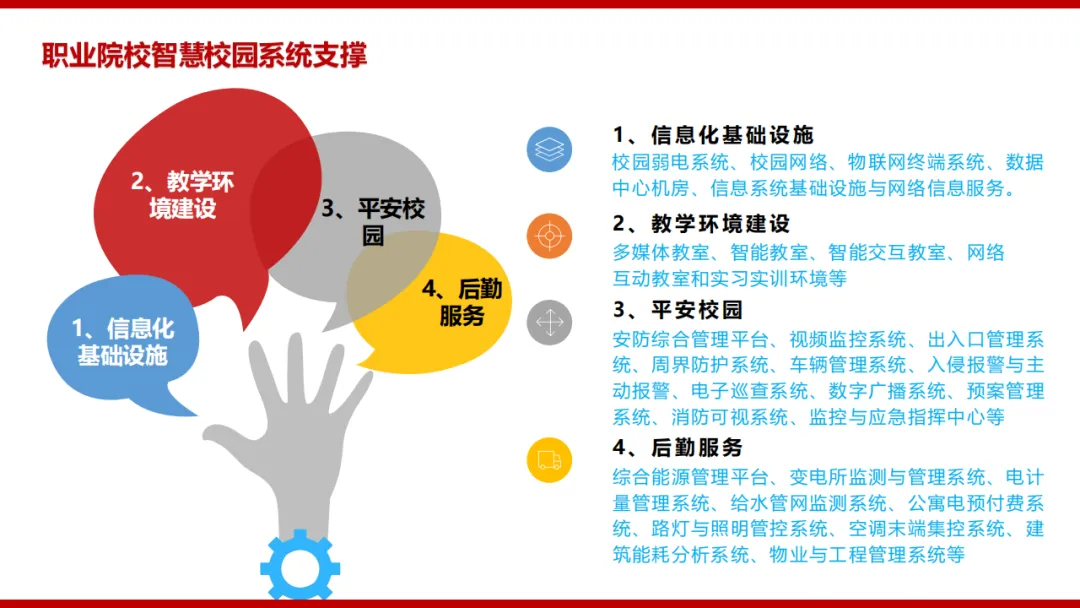

这份《高校智慧校园弱电智能化解决方案》面向万人在学规模的新建本科院校，用地约58.66万㎡，覆盖行政楼、教学楼、实验实训、图书馆、体育馆、宿舍、食堂等全场景，按“基础设施—教学环境—平安校园—后勤保障—行政办公”五层落地，是一份偏可实施的弱电总包级方案。

以下为正文，文末有下载方式：

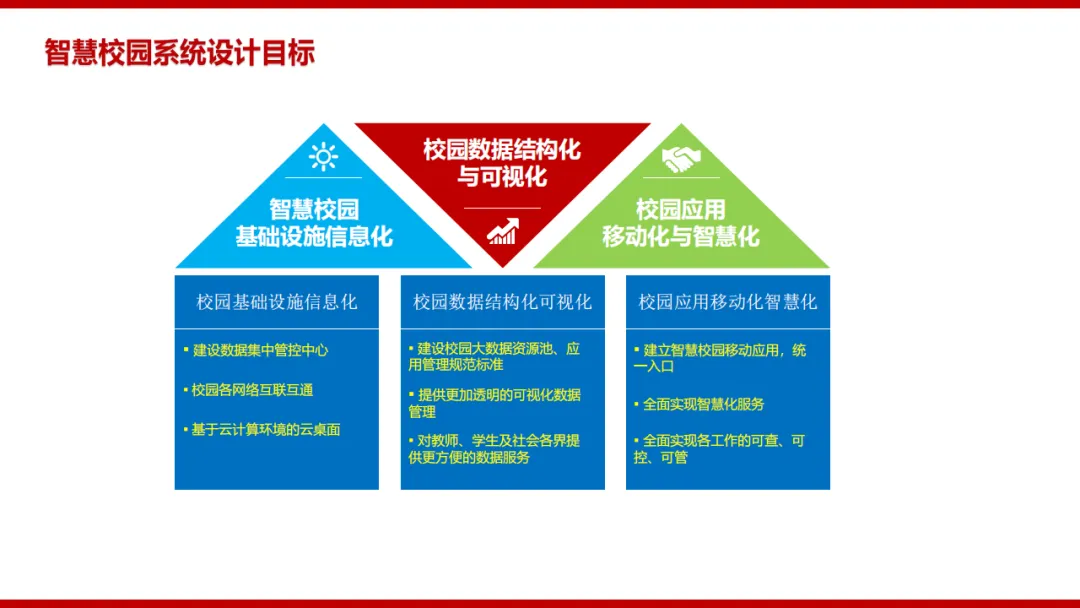

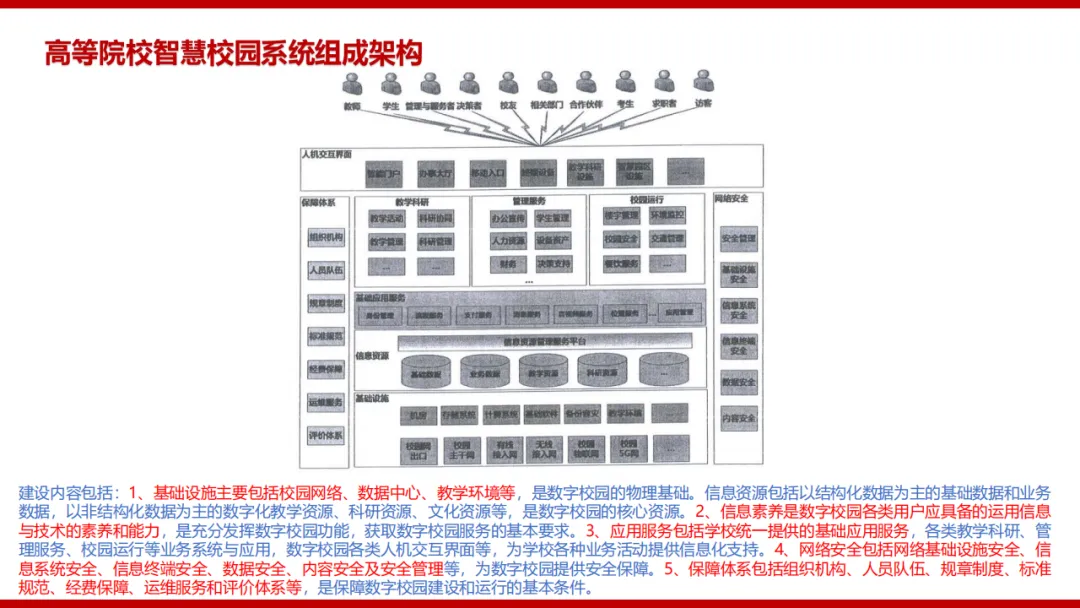

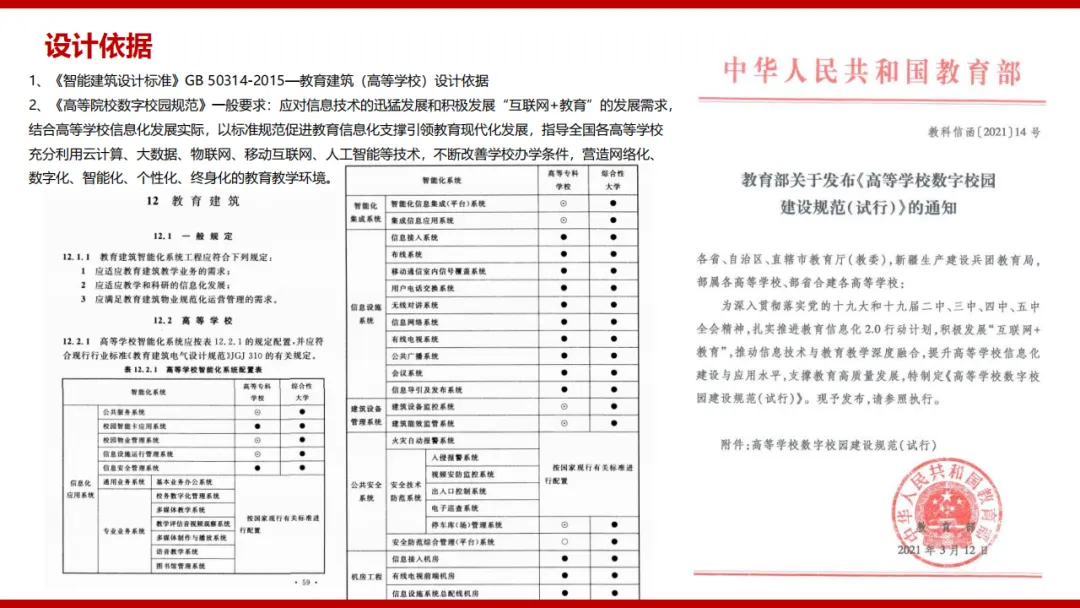

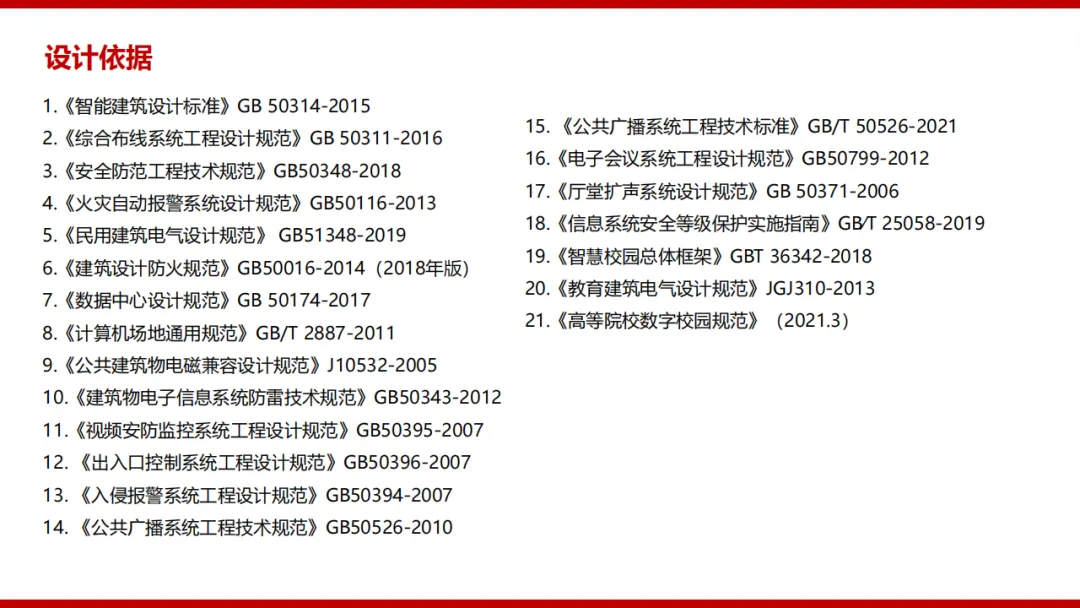

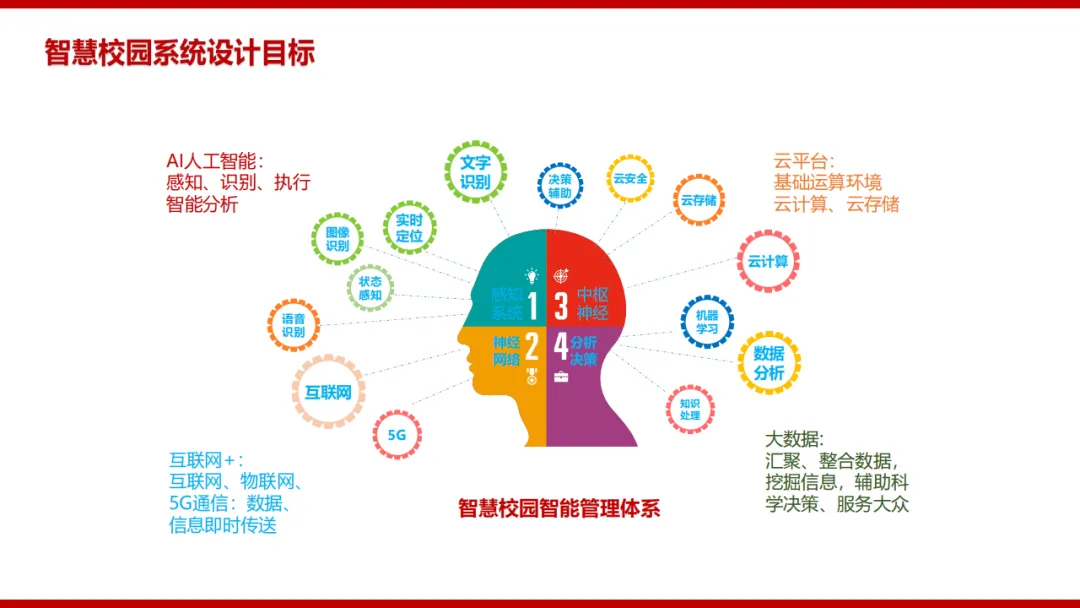

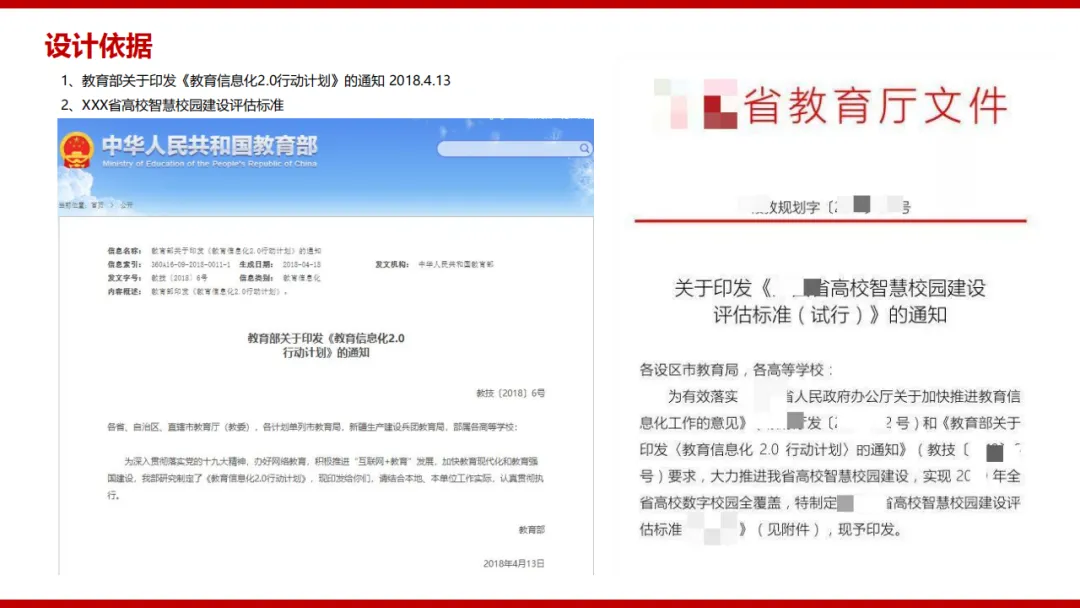

一、设计依据：依据拉满国标与行业规范：GB 50314智能建筑、GB 50311综合布线、GB 50348安防、GB 50174数据中心、GB/T 36342智慧校园总体框架，以及《高等学校数字校园建设规范（试行）》（2021）、教育信息化2.0。定位三句话：基础设施信息化（各网互通、云桌面、集中管控中心）；数据结构化可视化（校园大数据池、透明可视）；应用移动化智慧化（统一移动入口，可查可控可管）。对照《智能建筑设计标准》表12.2.1，综合性大学该配的公共服务、智能卡、信息安全管理、建筑设备监控、能效监管、安防综合平台全部按项落地。

二、信息化基础设施：全光网+超融合+微模块机房

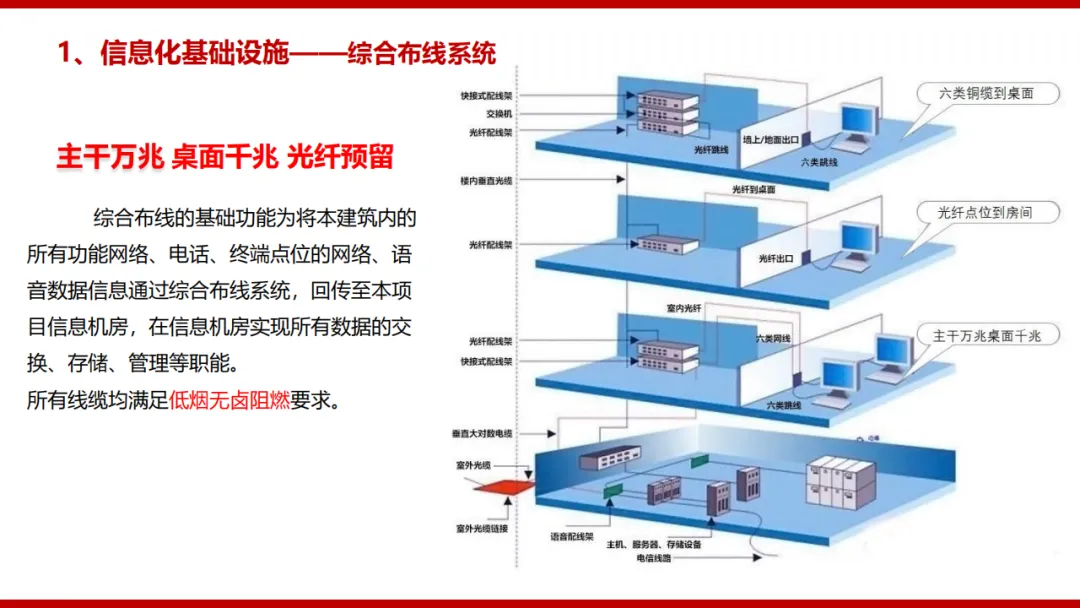

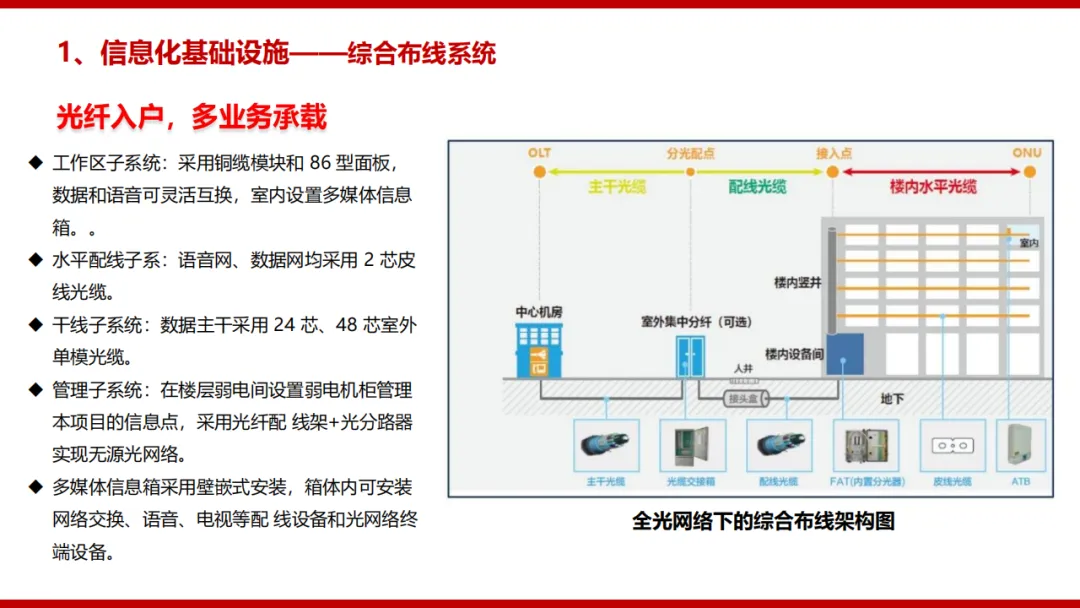

综合布线走“主干万兆、桌面千兆、光纤预留”：水平用2芯皮线光缆，语音数据可互换；垂直干线24/48芯室外单模；楼层弱电间用光纤配线架+光分路器做无源光网络，线缆全低烟无卤阻燃。

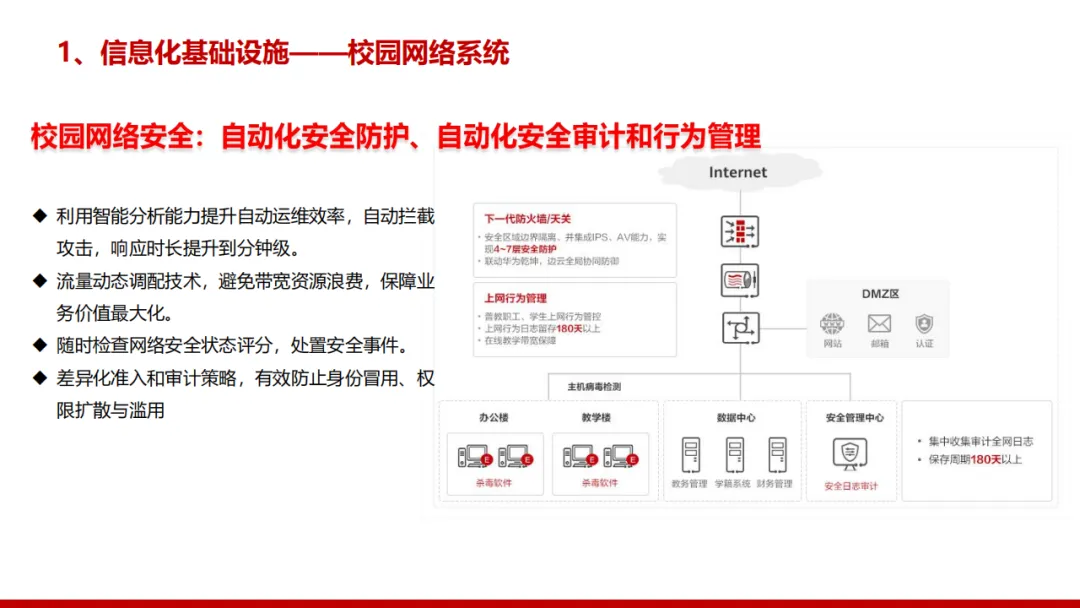

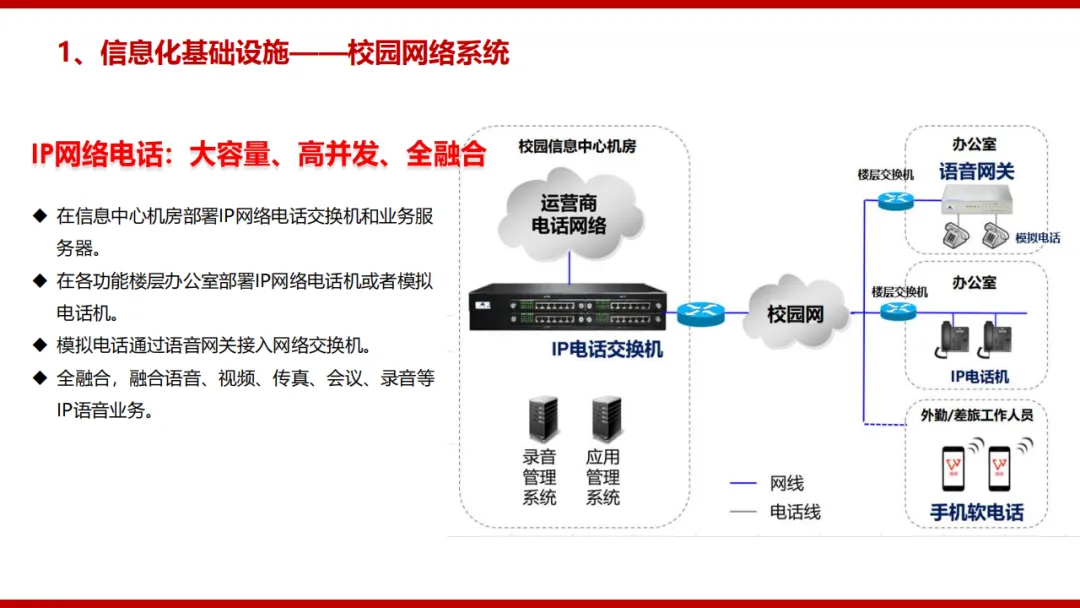

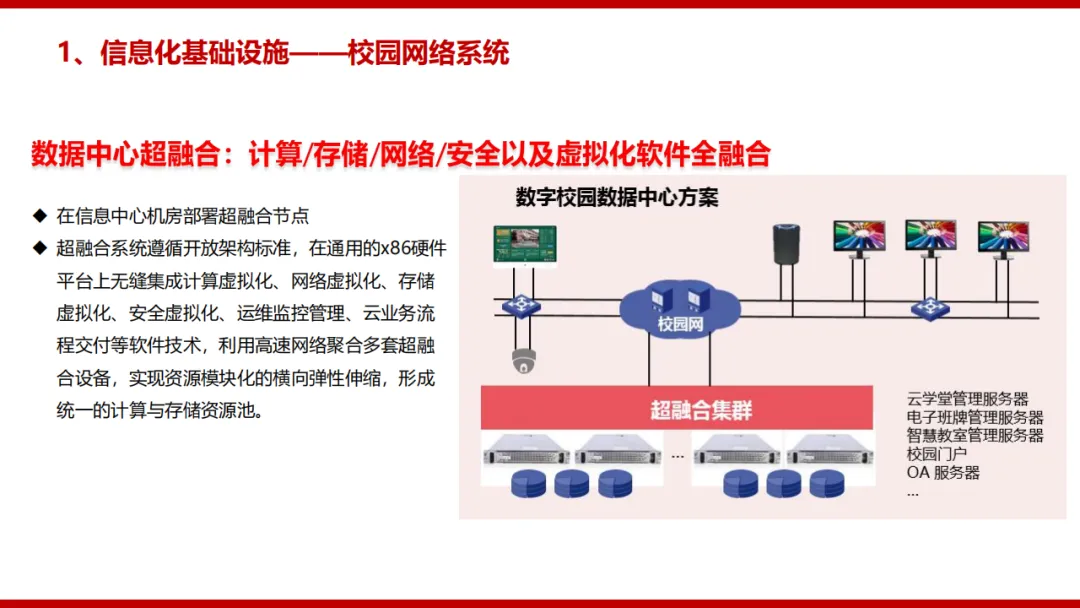

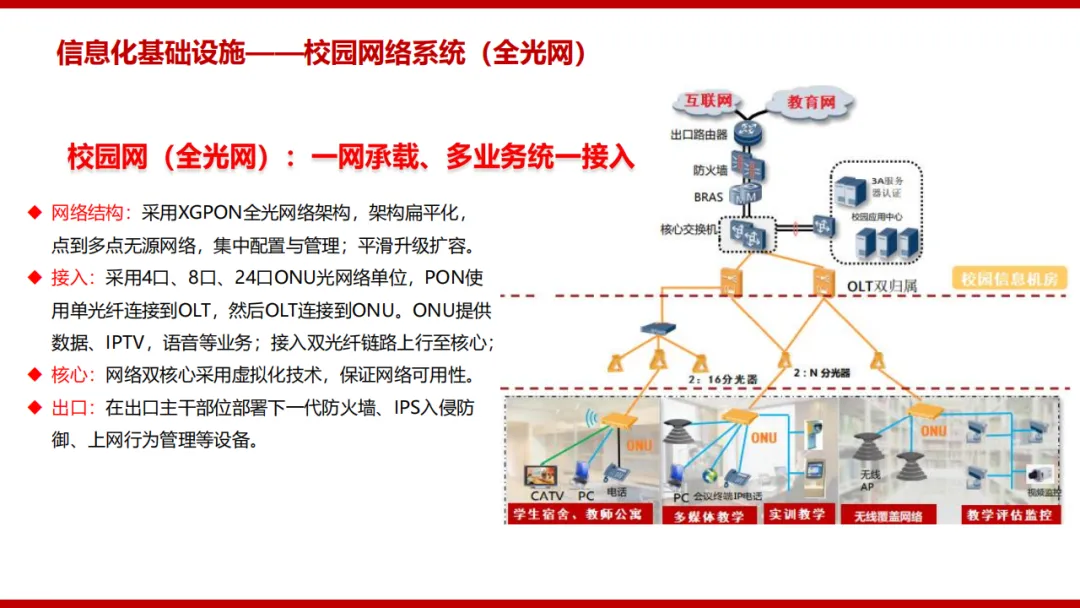

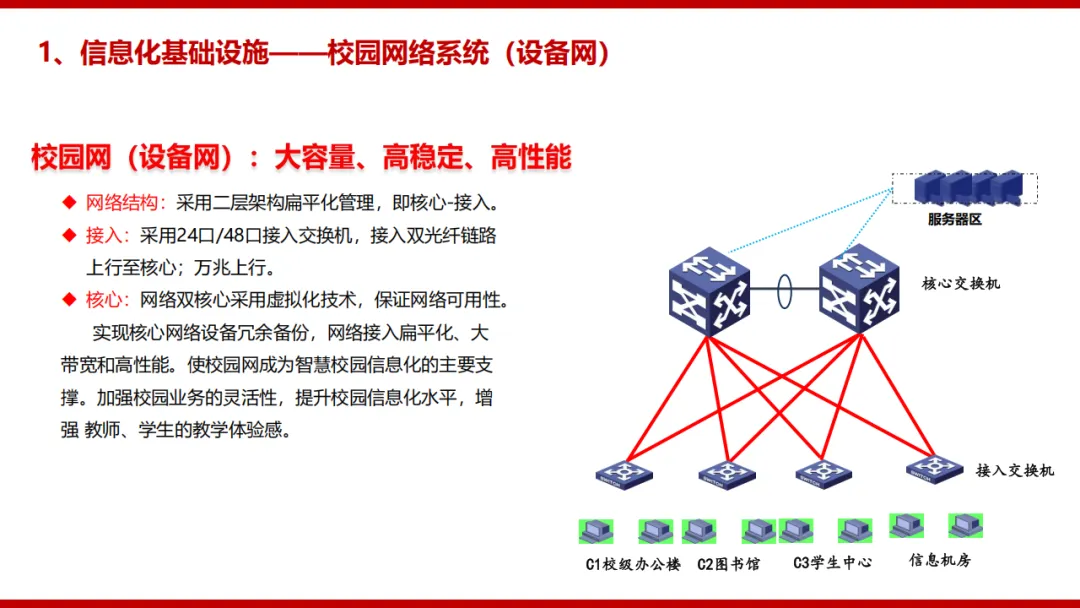

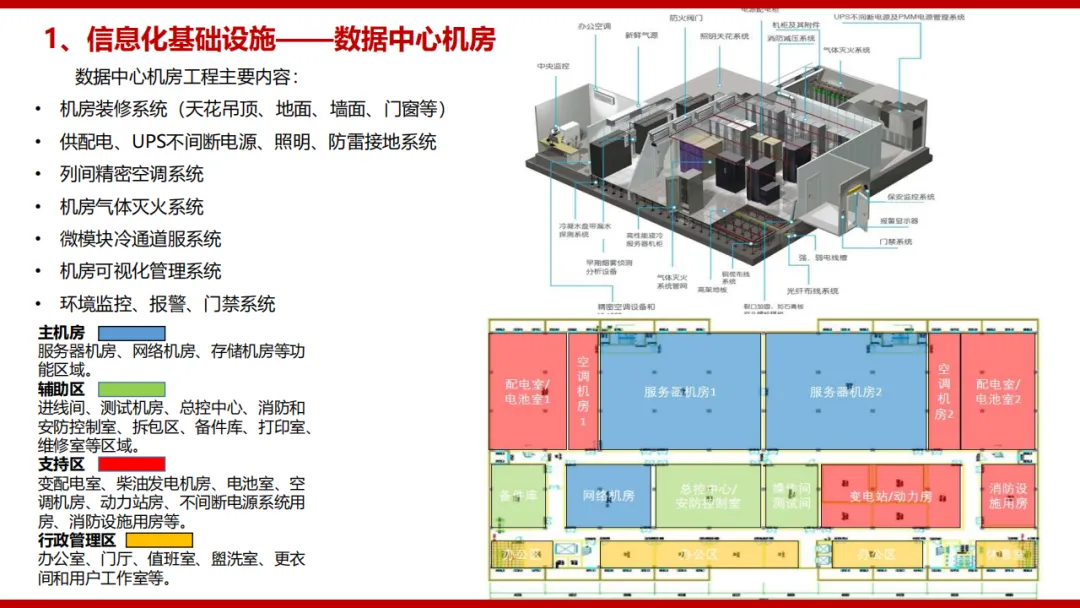

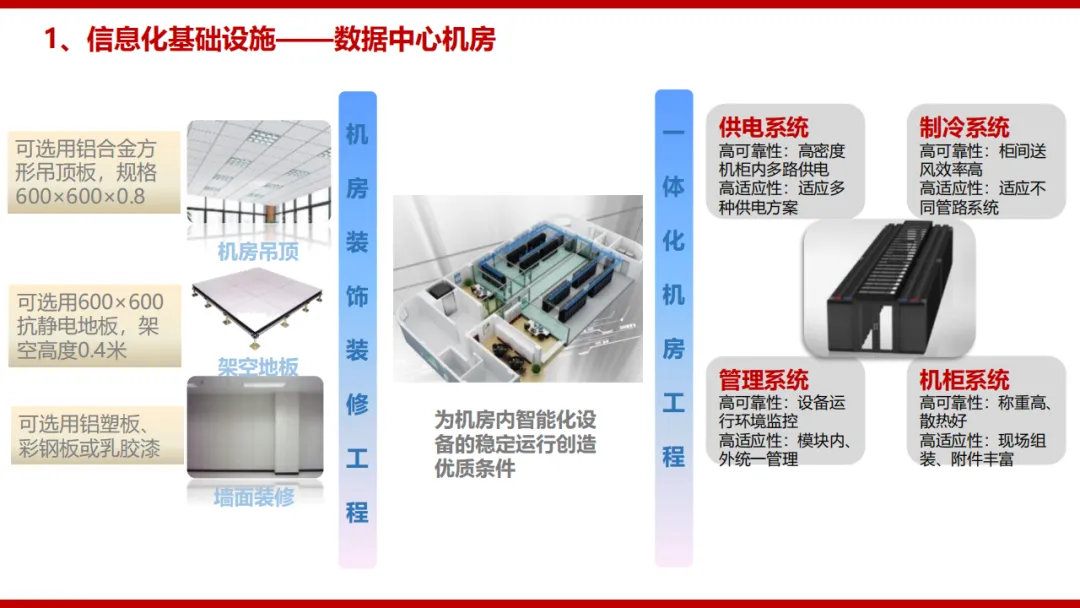

校园网分两张：业务网用XGPON全光，OLT双核心虚拟化，ONU下挂数据/IPTV/语音，扁平化集中管；设备网二层核心—接入，万兆上行，跑安防、门禁、BA。出口叠下一代防火墙、IPS、上网行为管理。IP电话走软交换，模拟话机经语音网关入网。数据中心用超融合节点，计算/存储/网络/安全虚拟化合一；机房按主机房+辅助区+支持区+管理区分区，微模块冷通道、列间空调、UPS、气体灭火、动环门禁、600×600抗静电地板和铝合金吊顶，达到B级往上水平。

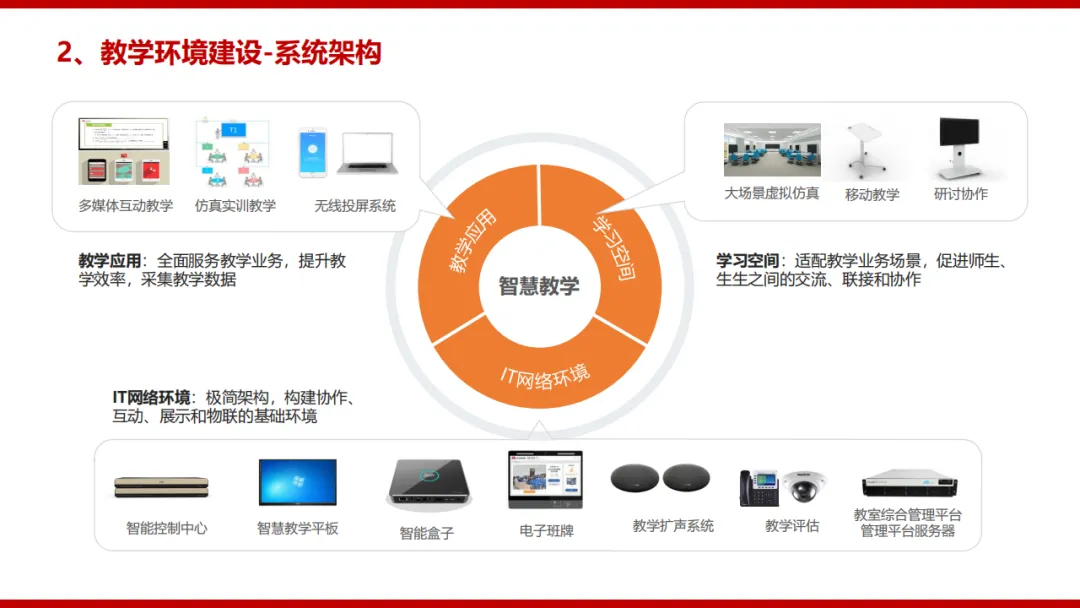

三、教学环境：从多媒体教室到云智能交互

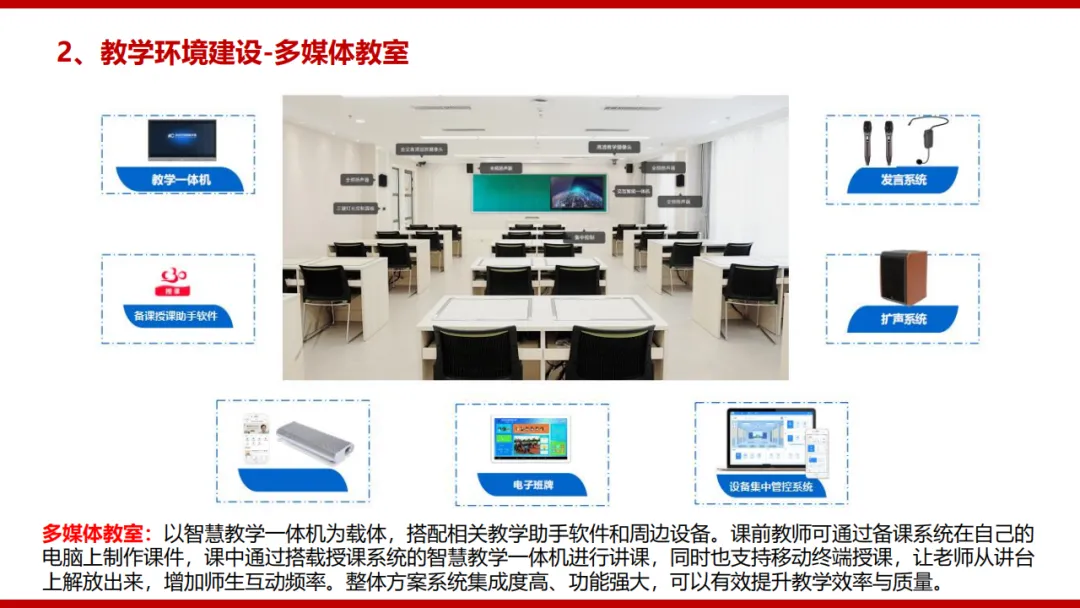

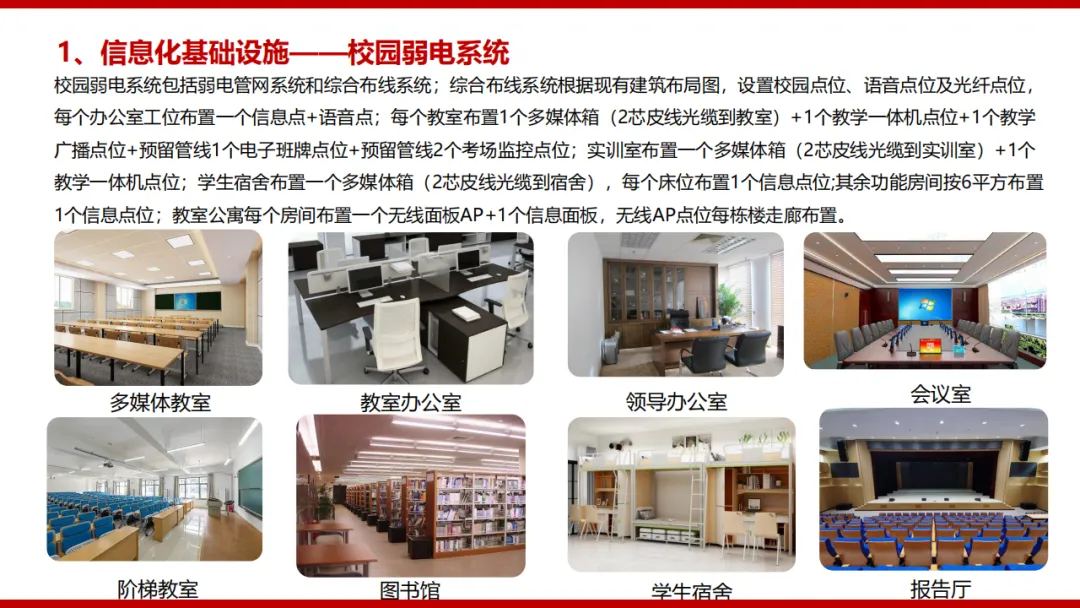

普通教室配多媒体箱（2芯皮线到室）+教学一体机+广播点+电子班牌预留+考场监控预留；实训室同配多媒体箱和一体机；宿舍每床1信息点+多媒体箱。

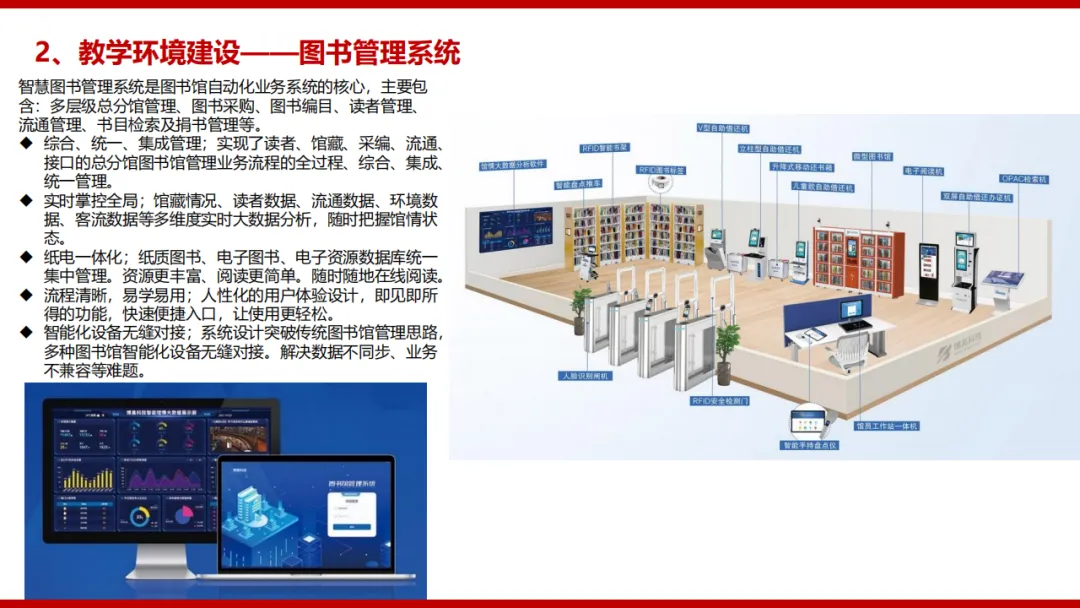

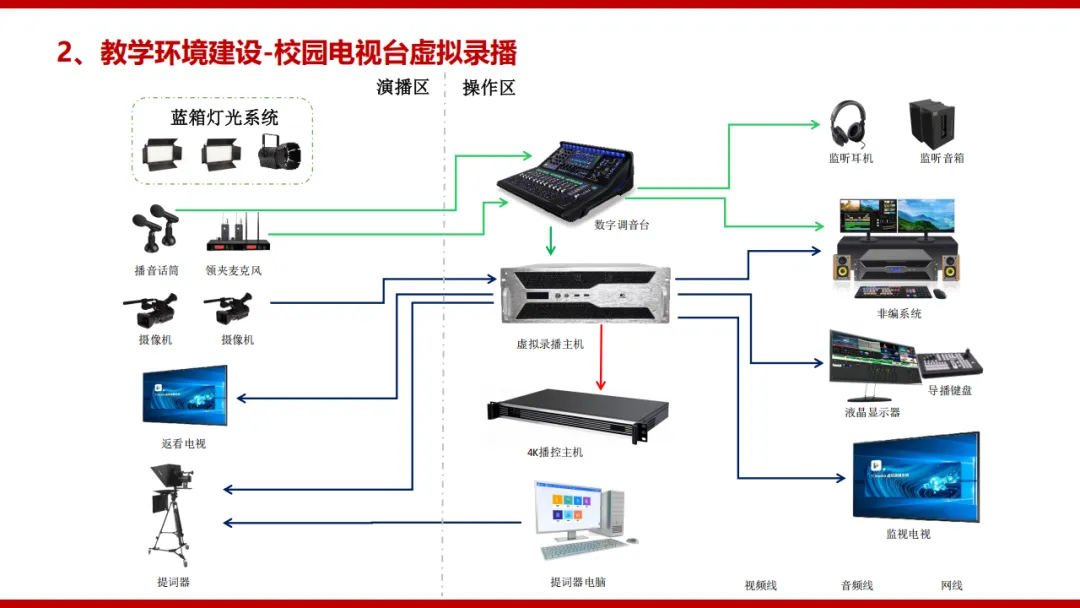

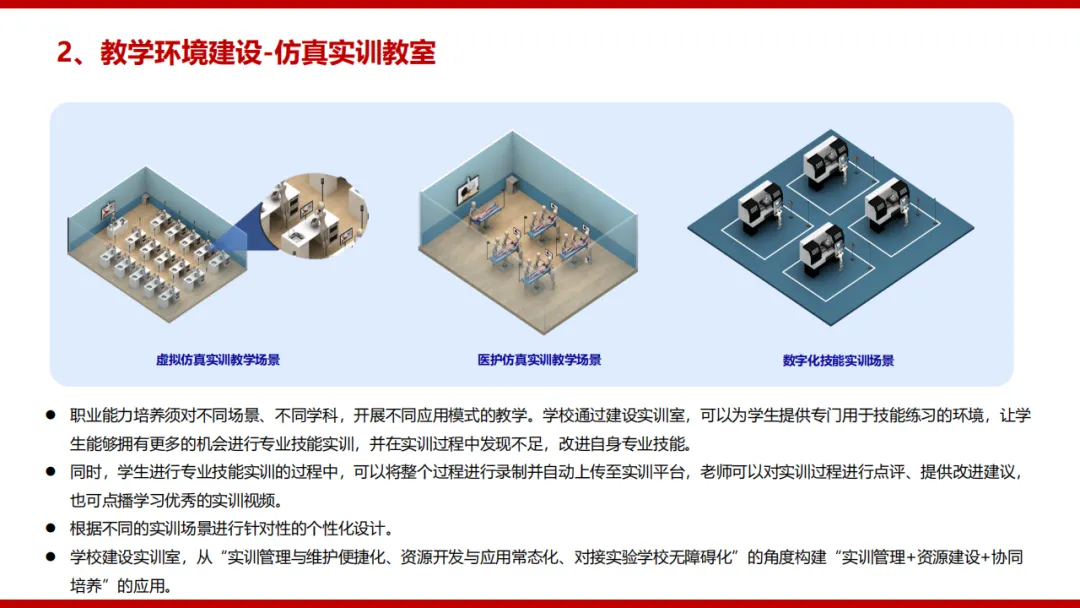

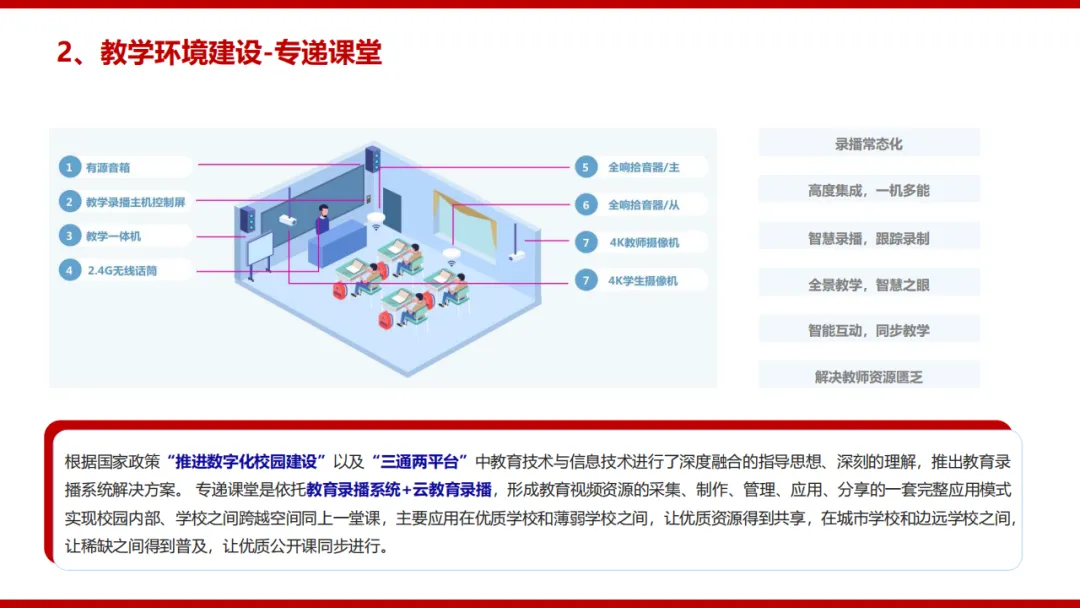

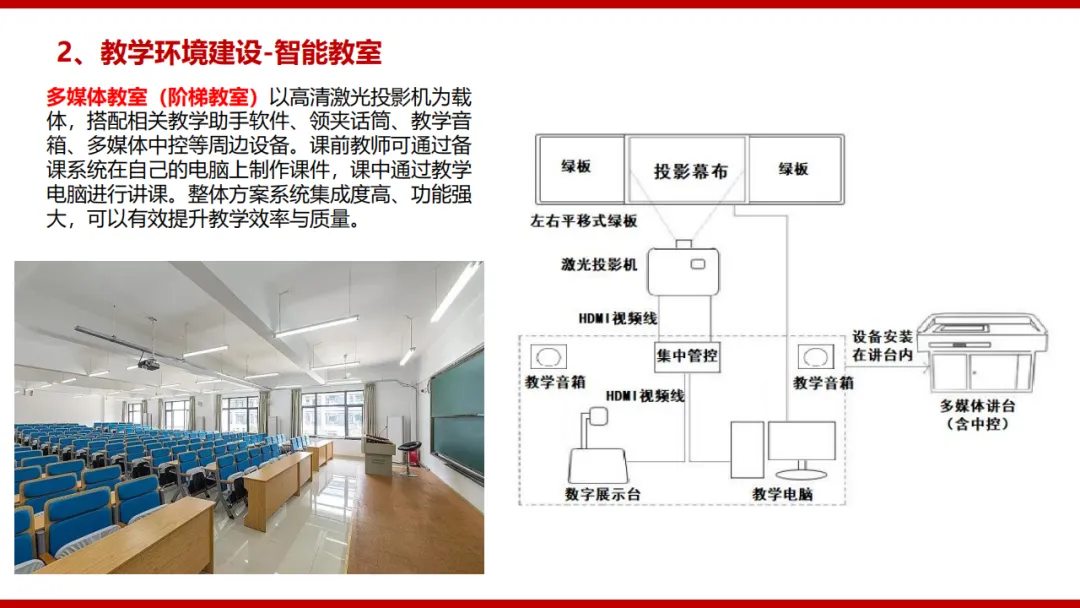

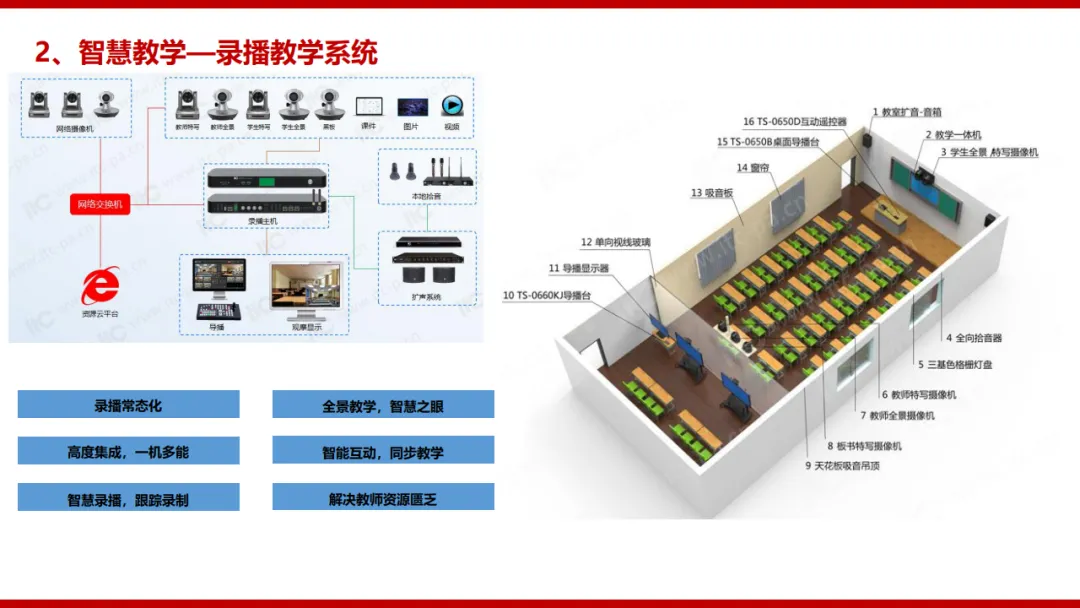

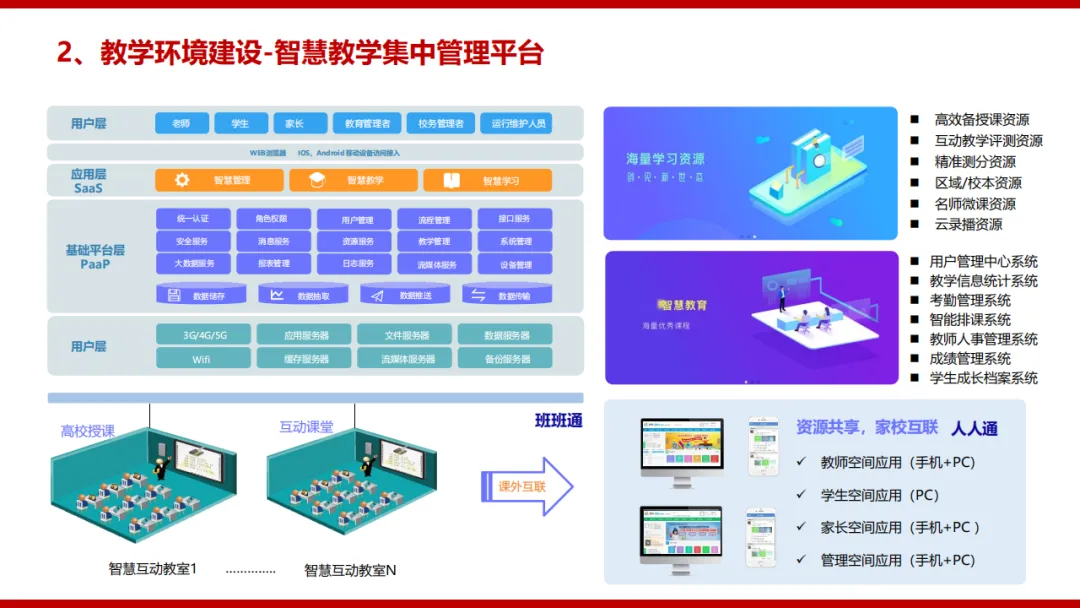

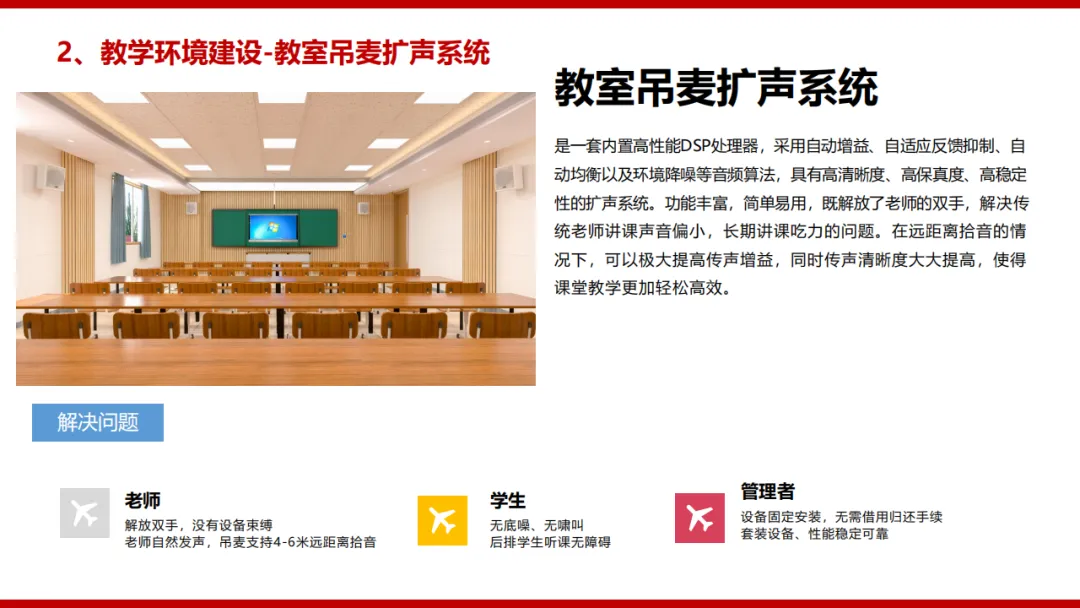

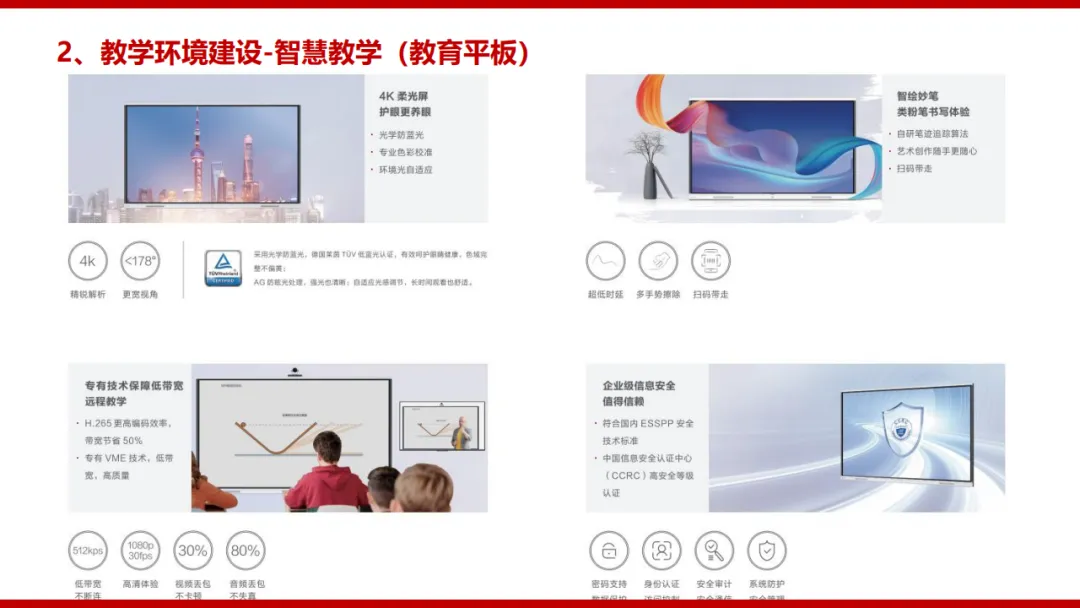

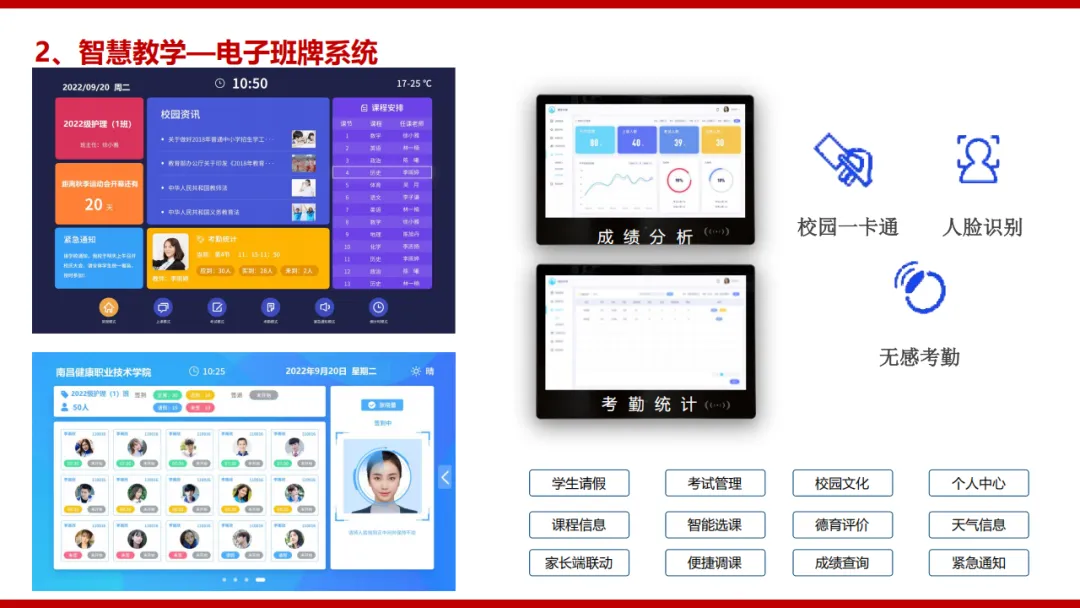

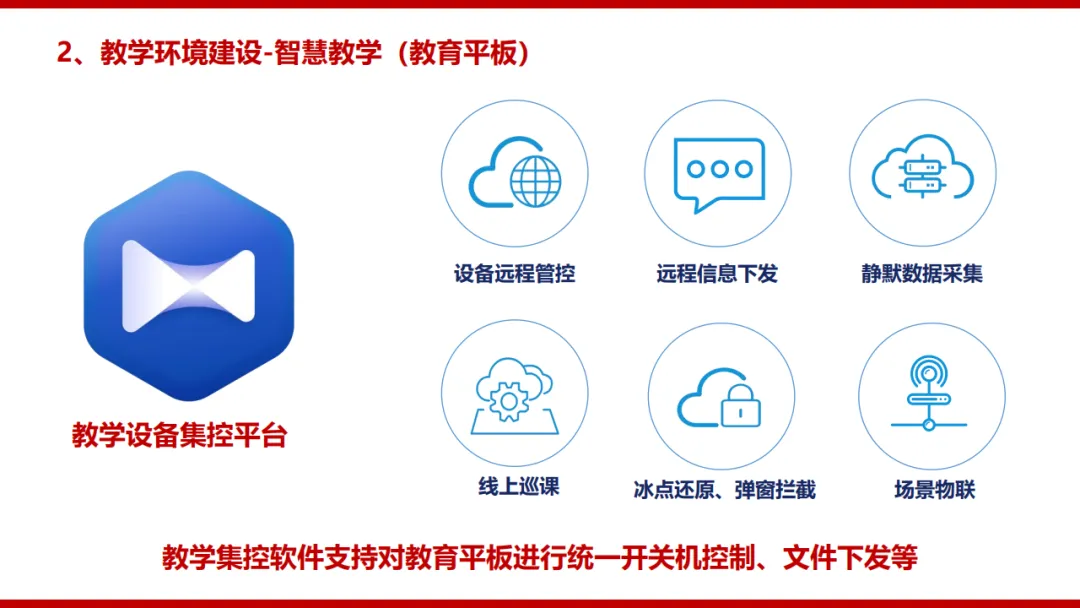

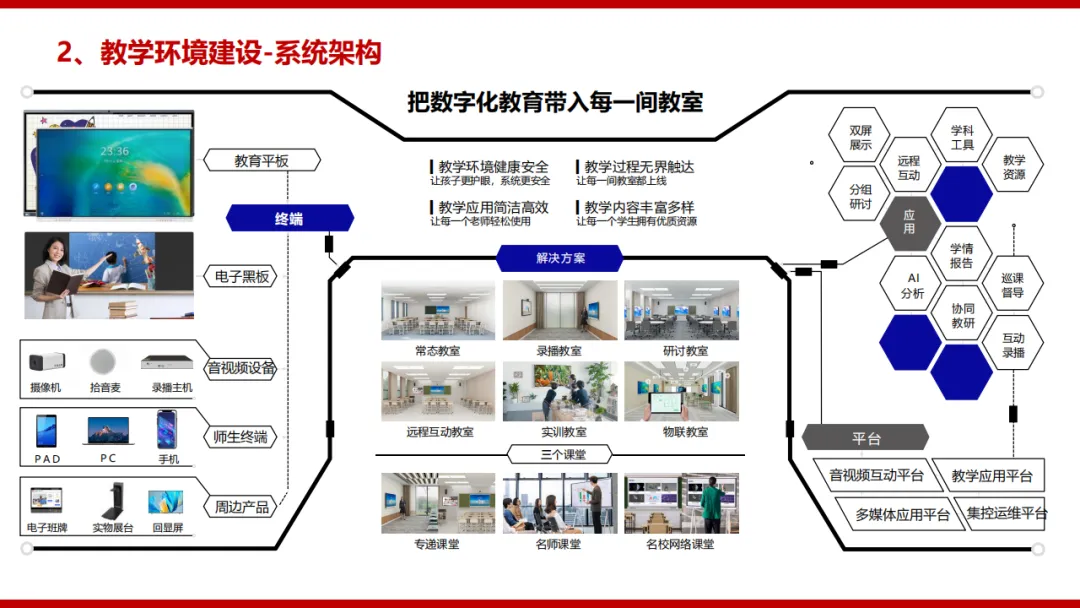

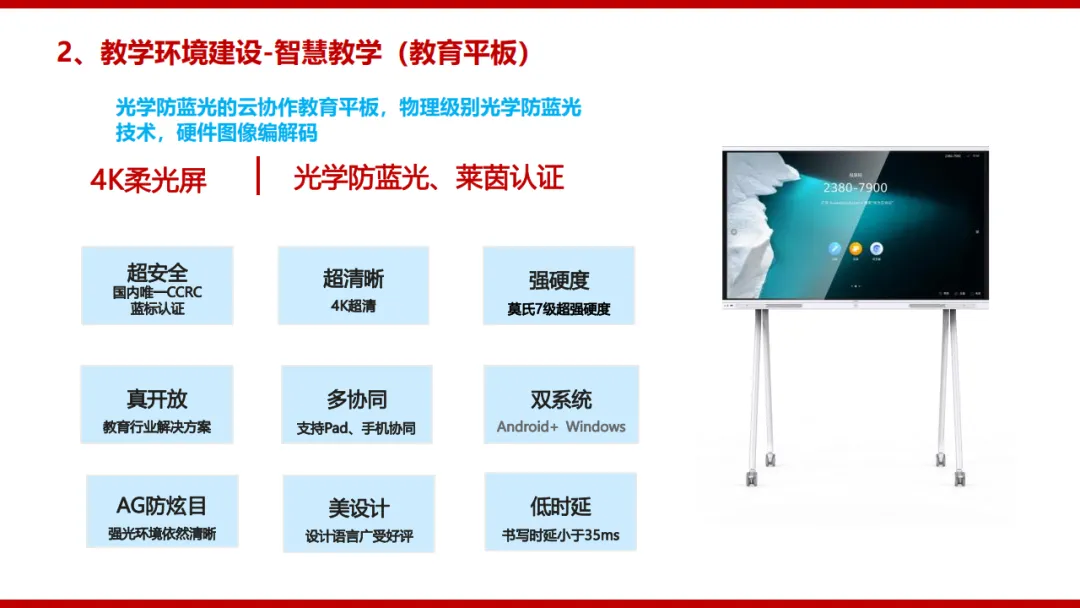

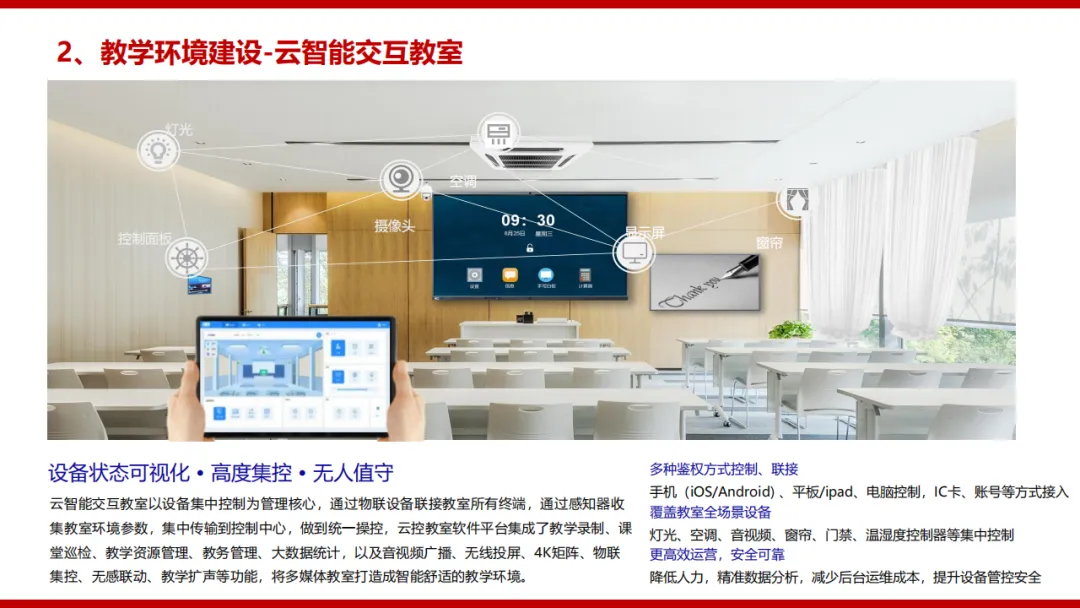

智慧教学载体是光学防蓝光4K教育平板，Android+Windows双系统，书写时延<35ms，支持Pad/手机协同。阶梯教室用激光投影+中控+领夹麦；吊麦扩声4—6米远拾音，防啸叫。云智能交互教室做物联集控：灯光空调窗帘门禁温湿度统一控，含录播、巡课、投屏、扩声、大数据统计。仿真实训可全程录制回看，专递课堂跨校同上一堂课，录播常态化跟踪。电子班牌管无感考勤和班级信息；集中管理平台收备课资源、排课、成绩、成长档案、家校互联。图书馆做纸电一体总分馆管理，读者/馆藏/流通/客流实时分析。

四、平安校园：立体安防+安消一体

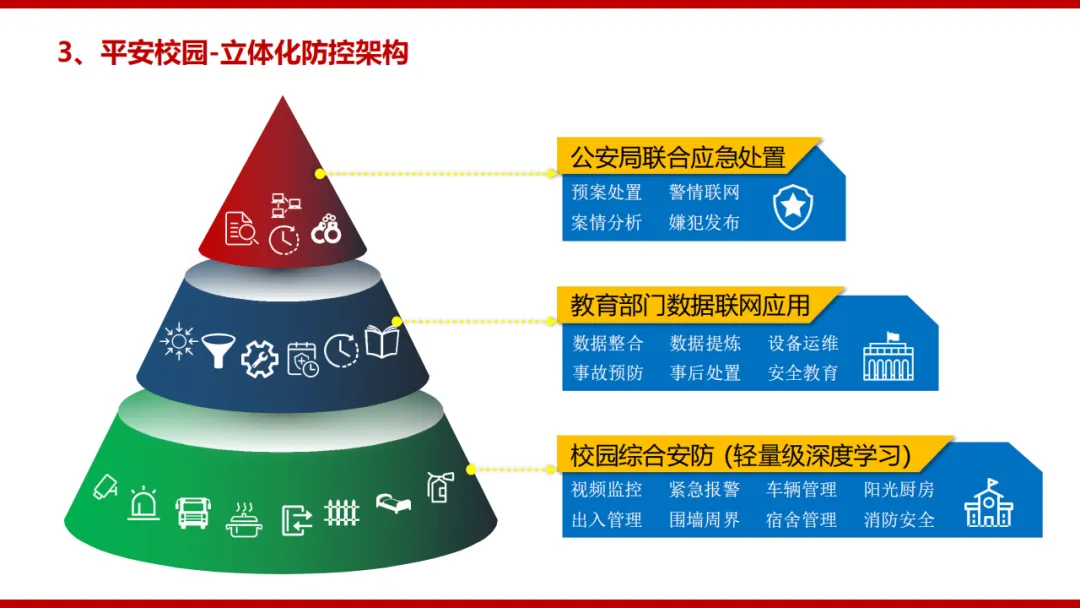

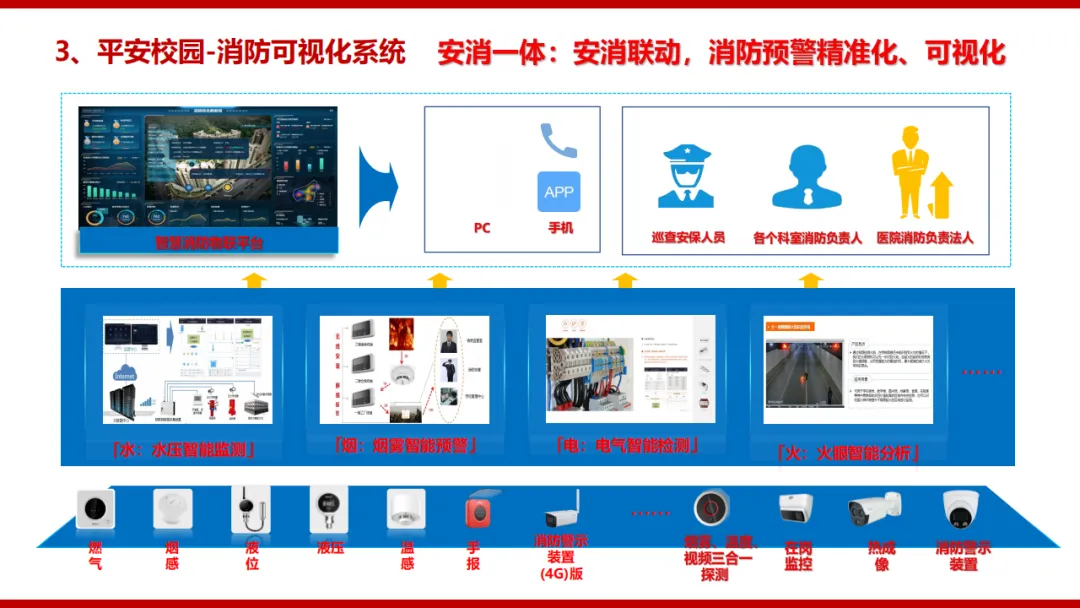

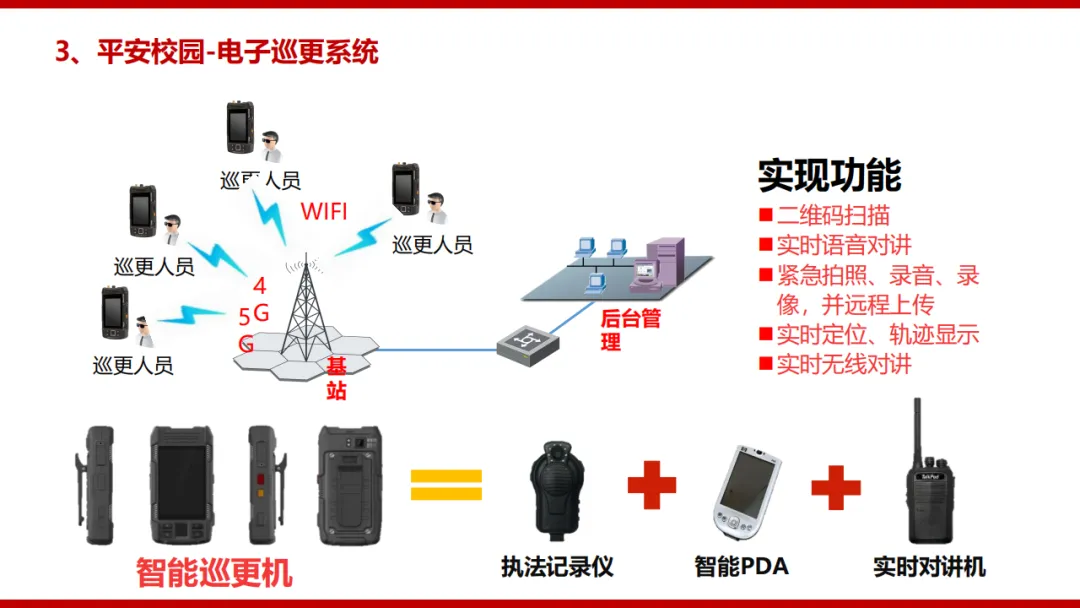

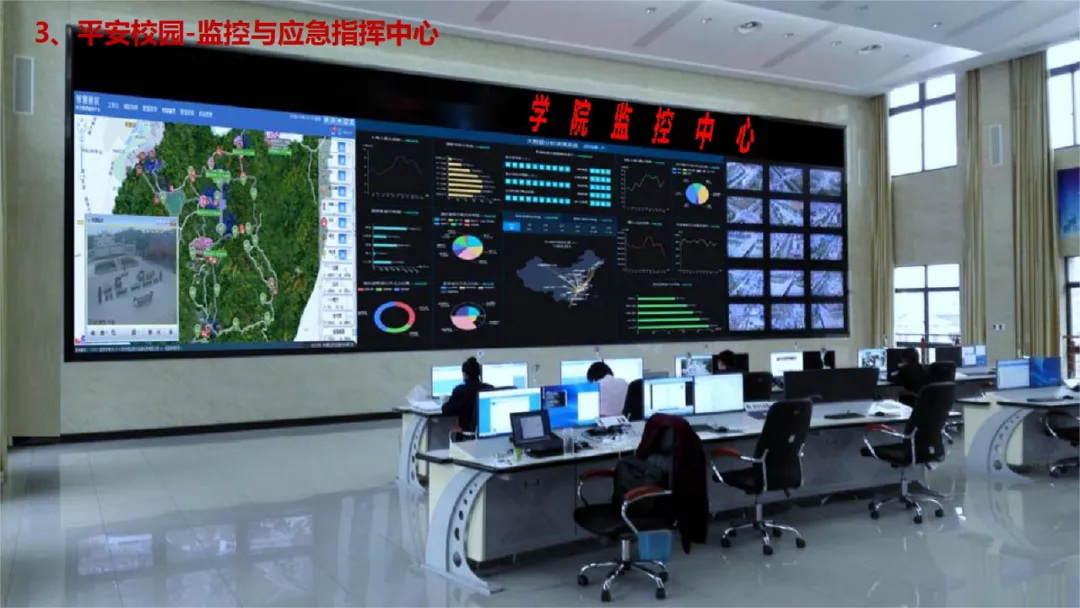

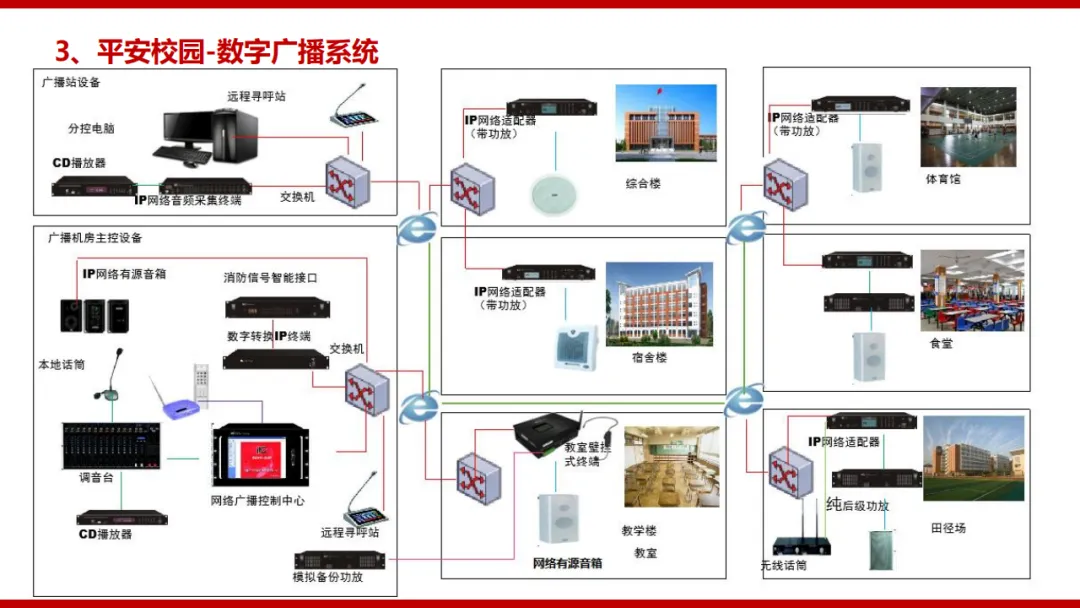

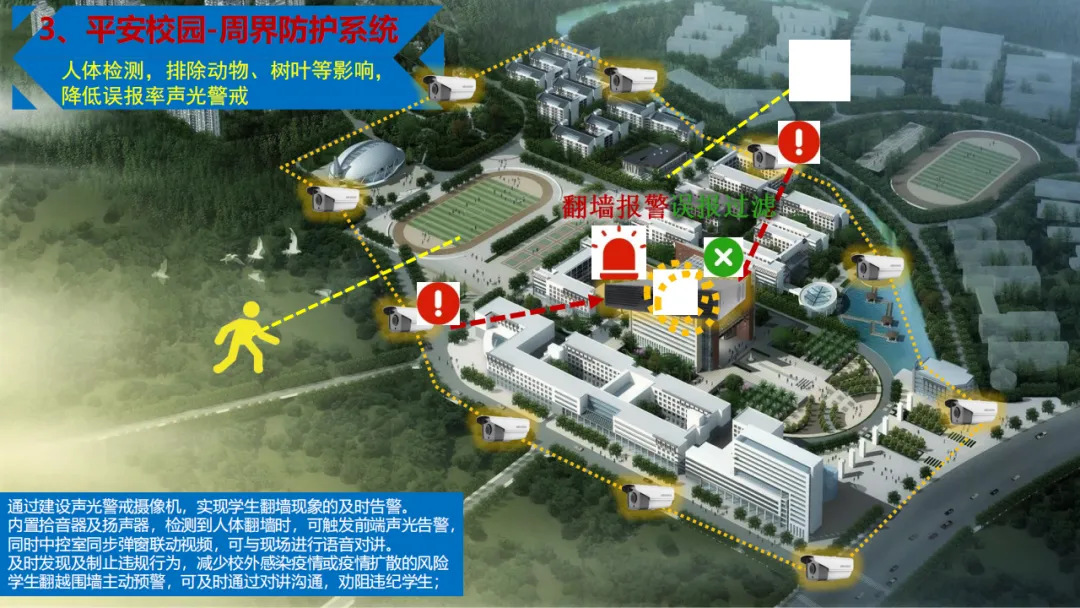

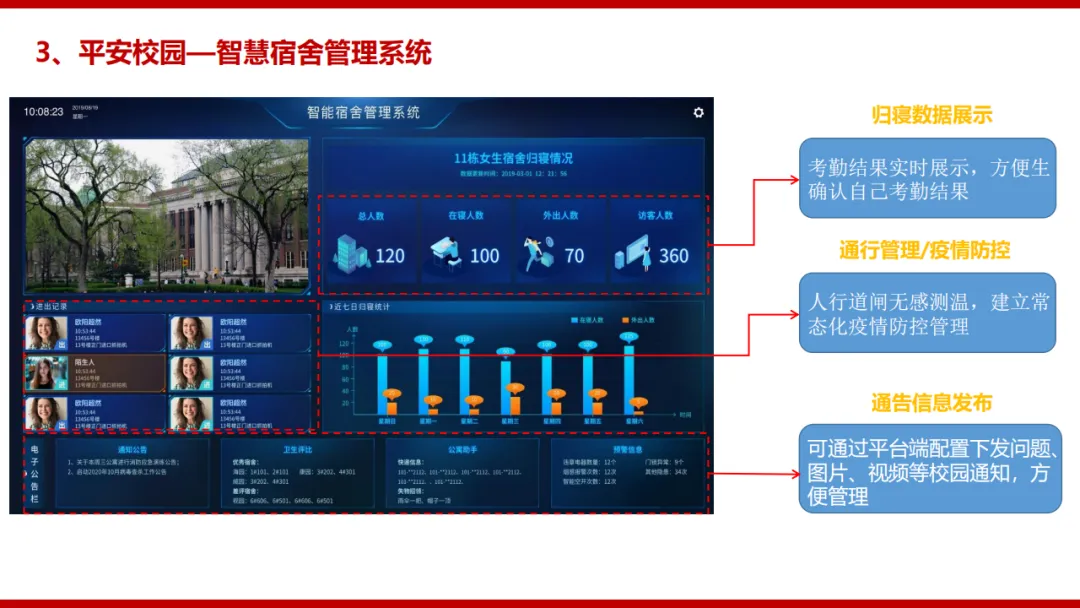

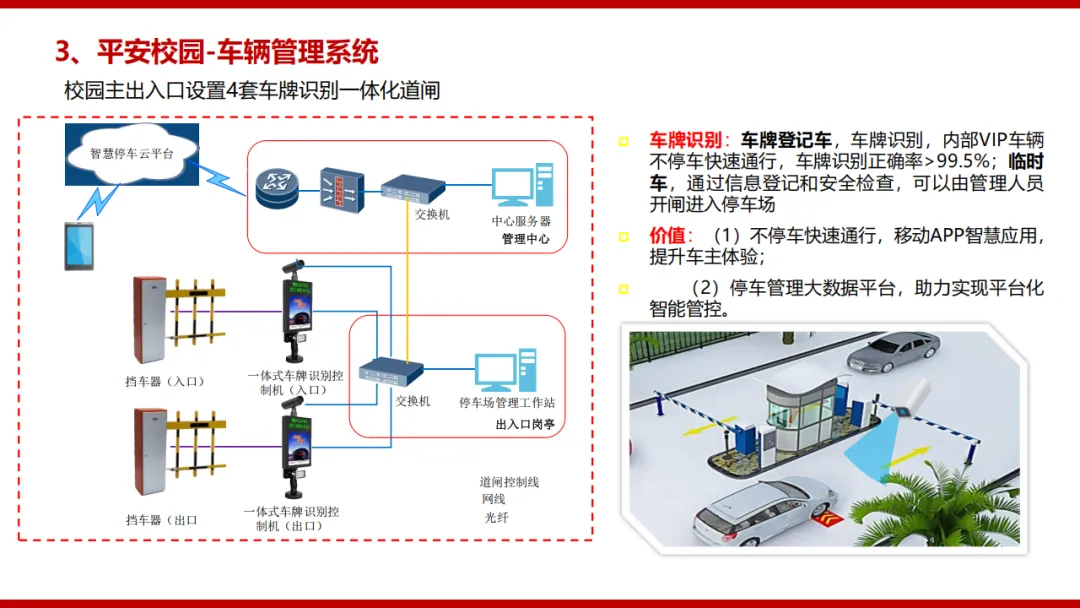

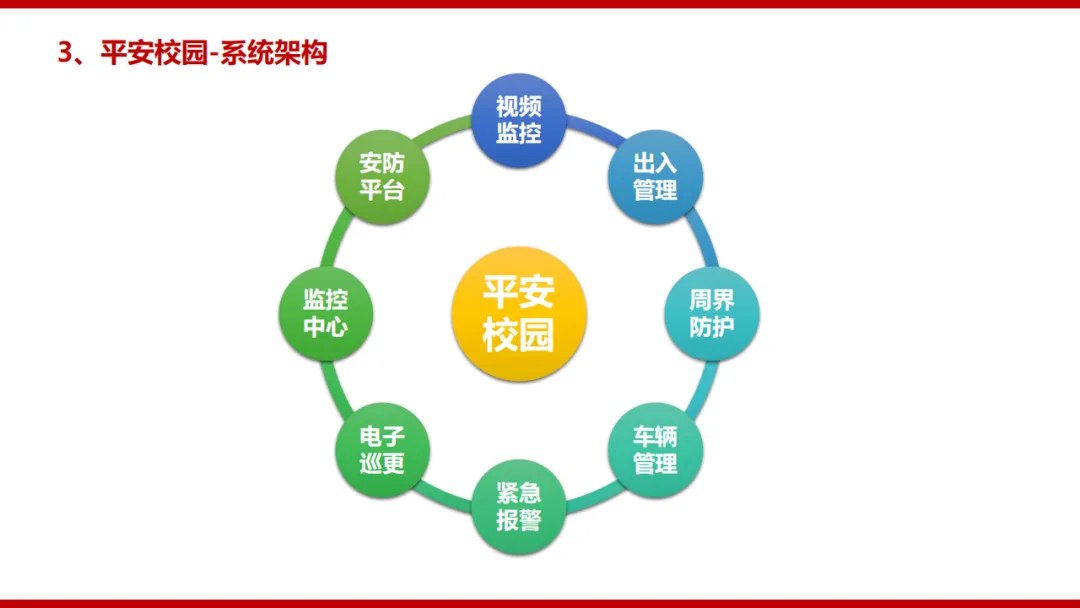

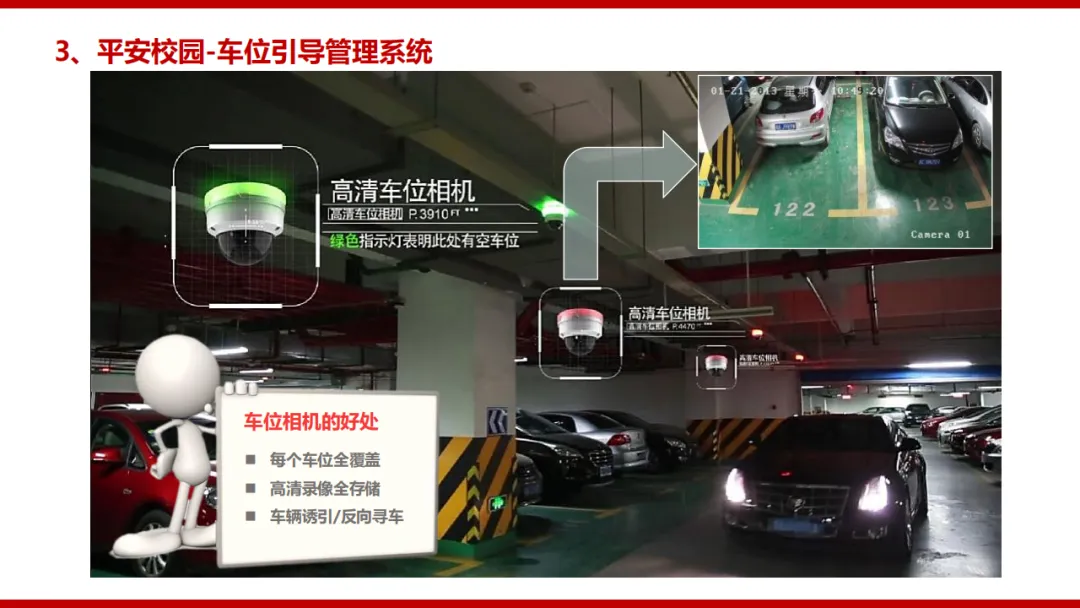

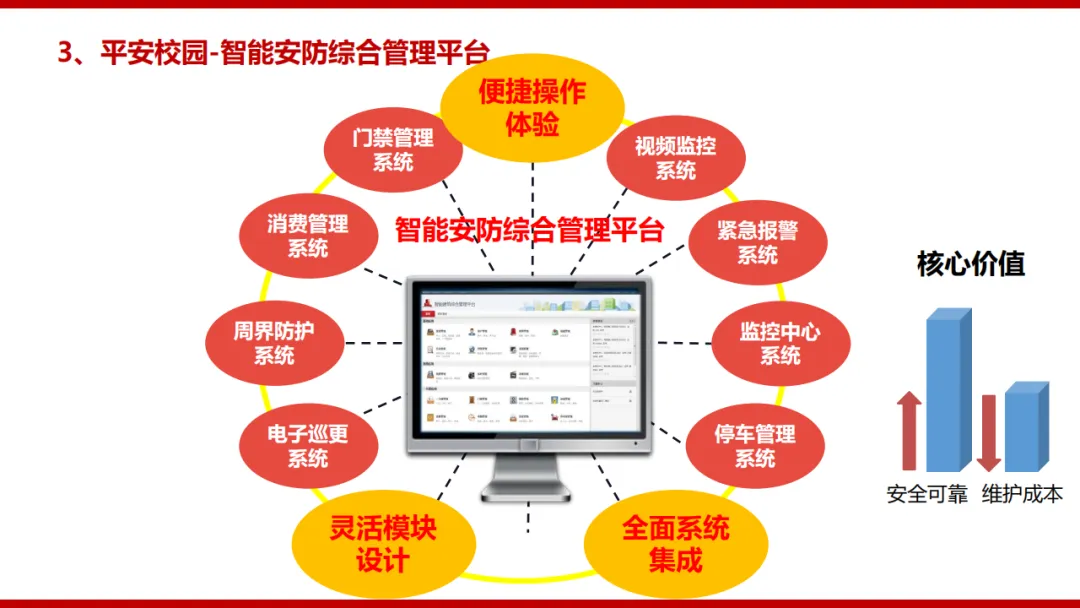

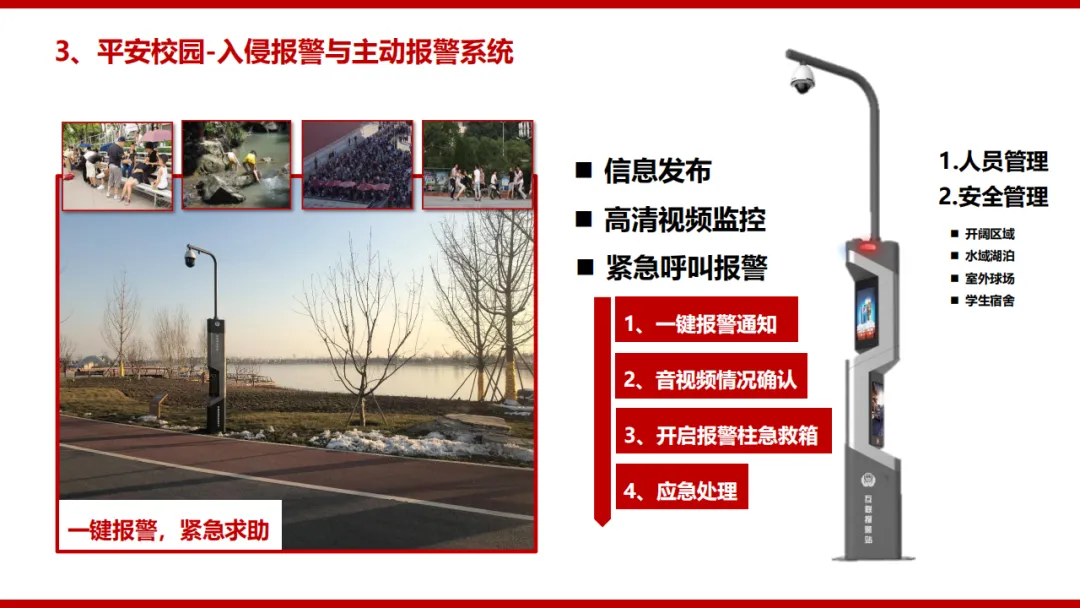

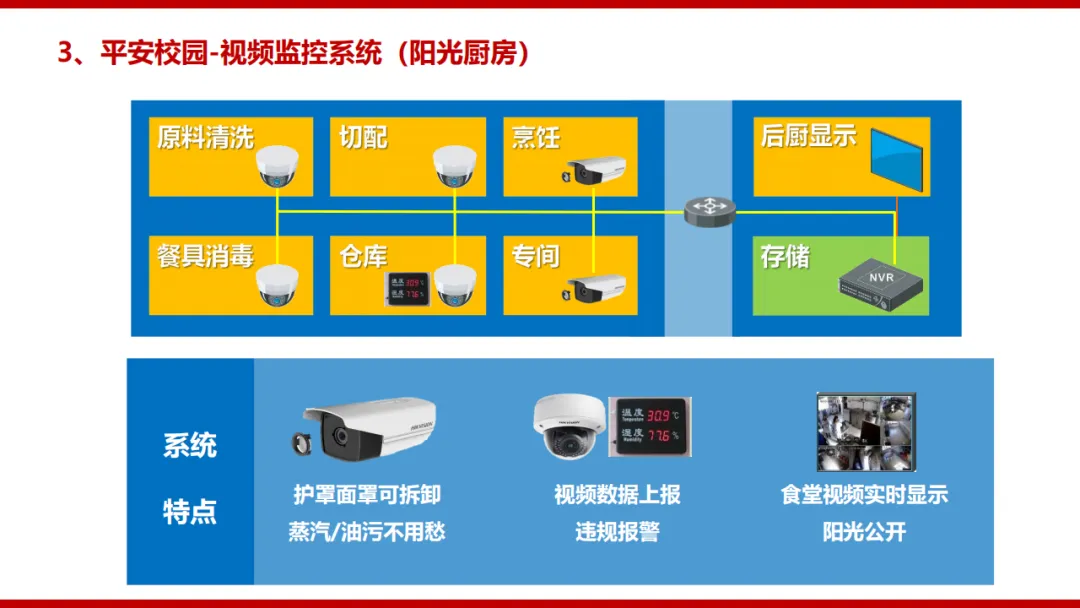

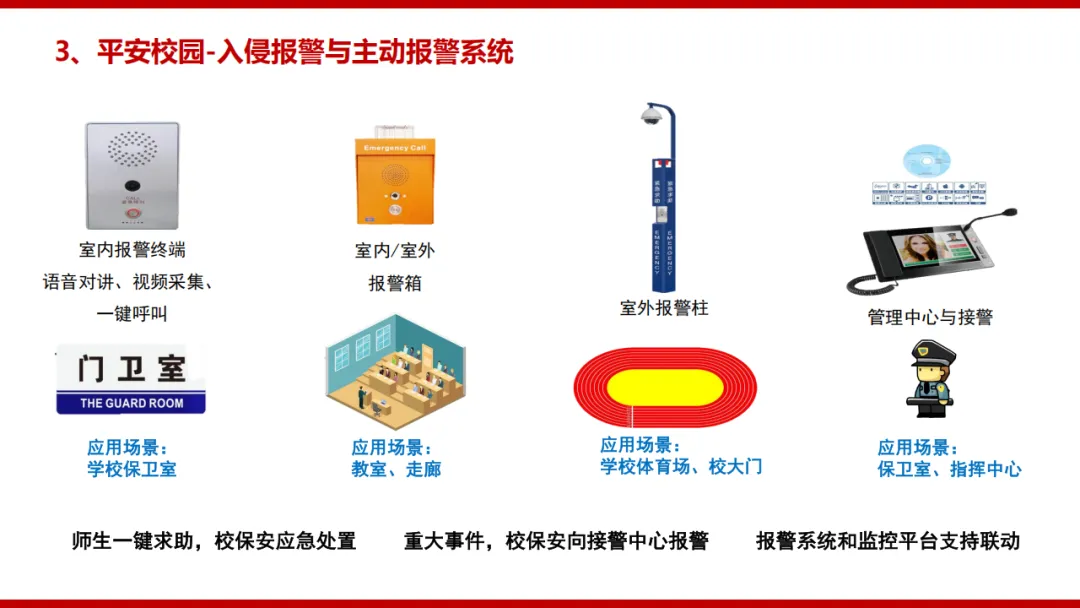

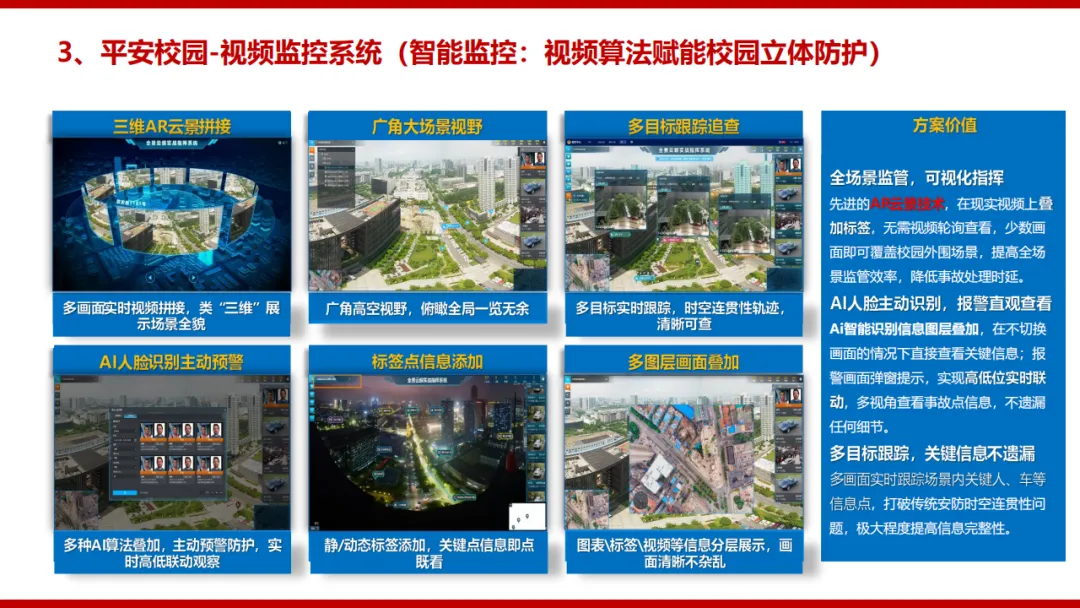

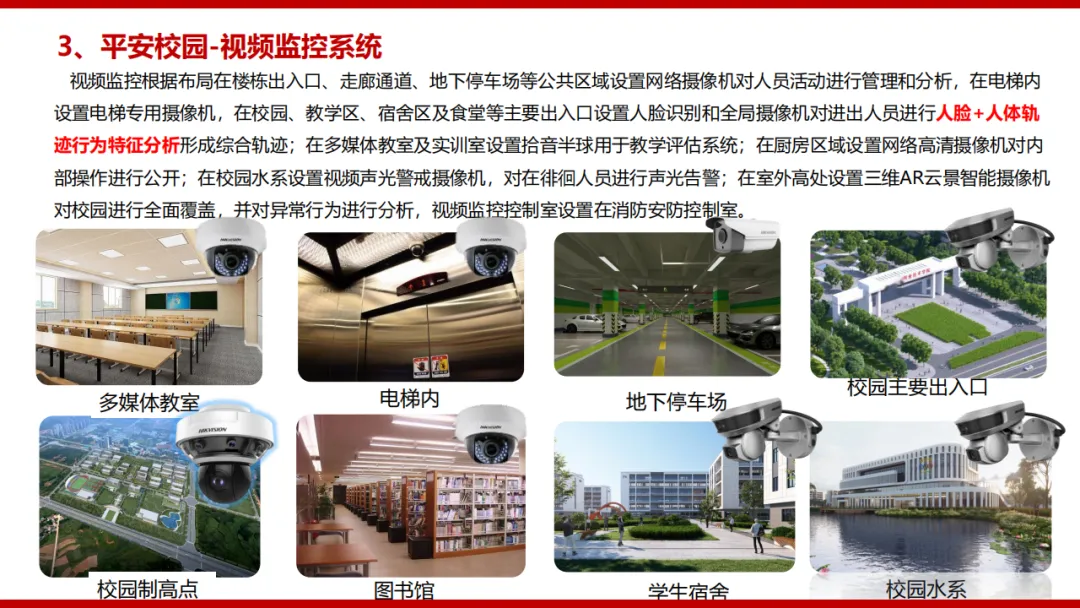

架构是安防平台托视频监控、出入管理、周界、巡更、报警、停车。视频点位分层的：公共区网络半球，电梯专用，大门口人脸+全局轨迹，教室拾音半球供教学评估，厨房阳光明厨，水系声光警戒，高点三维AR云景拼接，多目标跟踪+AI人脸主动预警。车辆管理主入口4套车牌识别道闸，内部车不停车通行，临时车登记开闸，含车位引导。入侵报警和主动报警柱联动监控，一键求助—音视频确认—开急救箱—应急处突。电子巡更离线/在线混合。数字广播做业务+应急。消防可视化走安消联动，宿舍管理管归寝和违规用电。监控中心放消防安防控制室，做应急指挥。

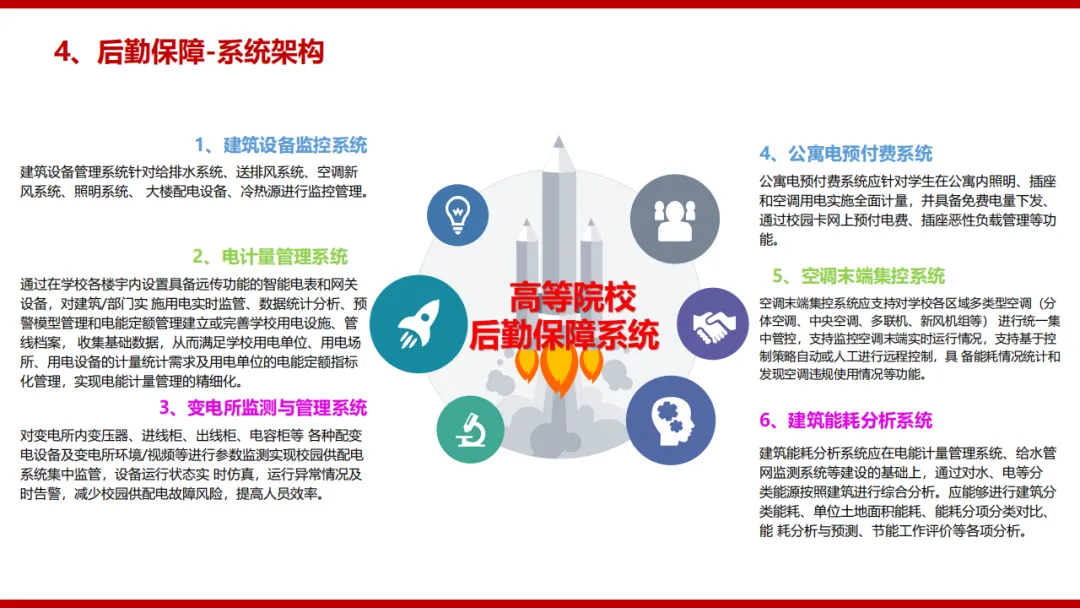

五、后勤保障：BA+能耗+预付费

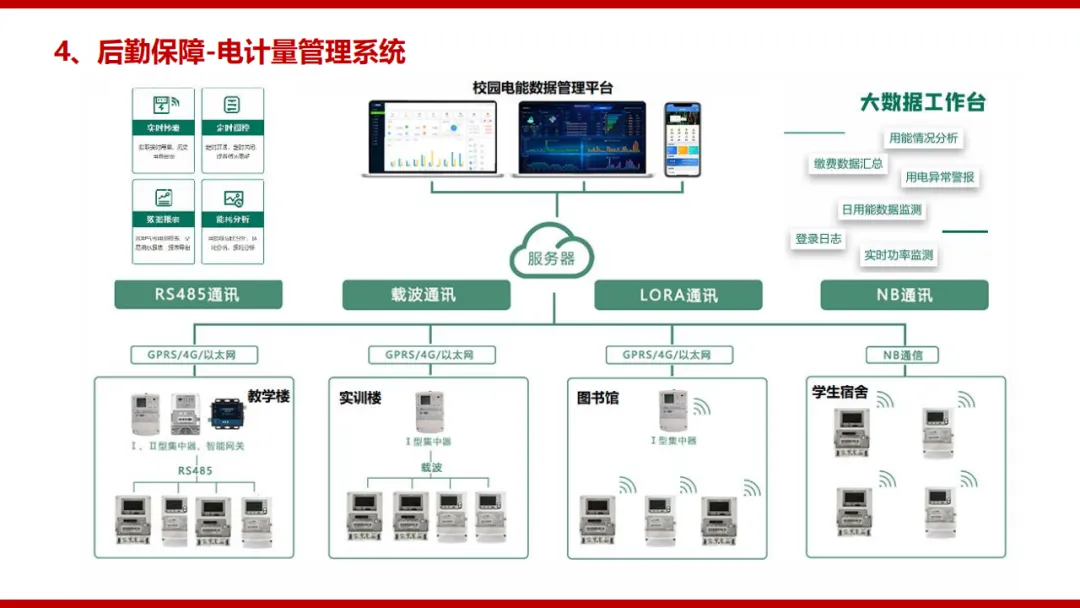

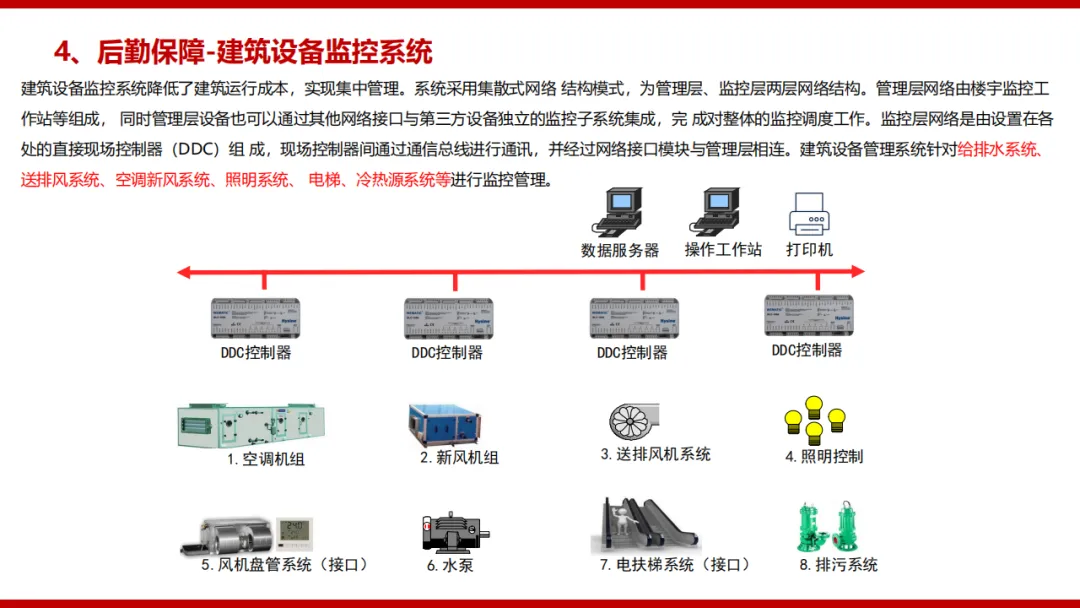

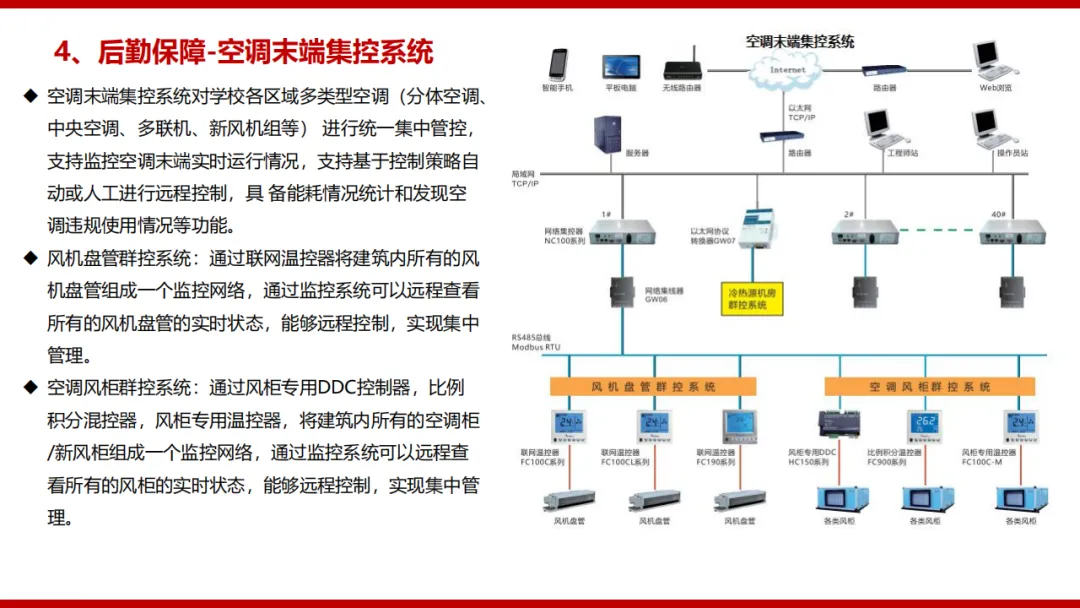

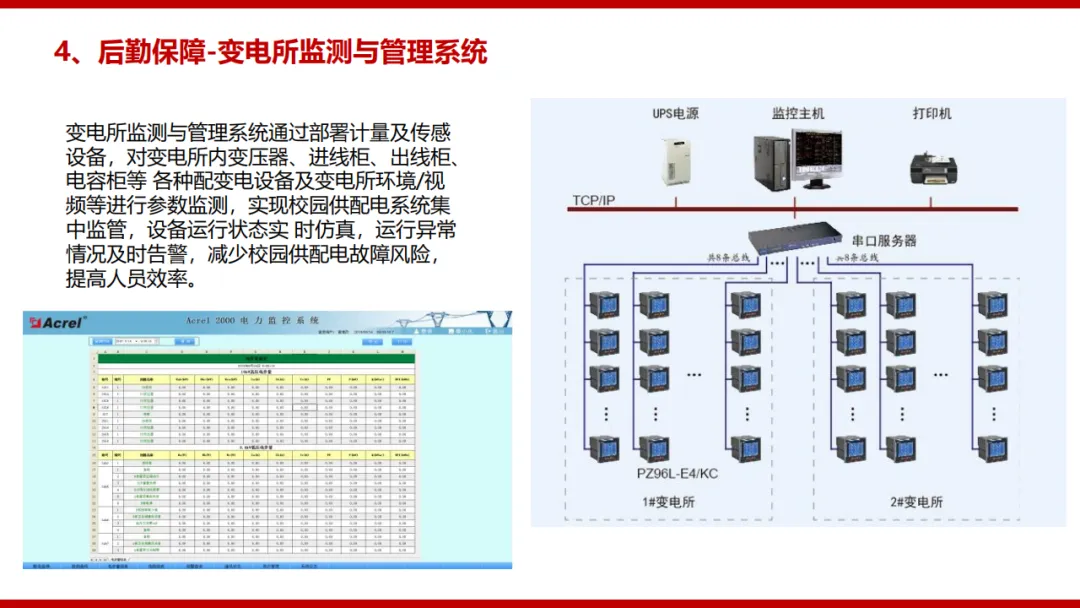

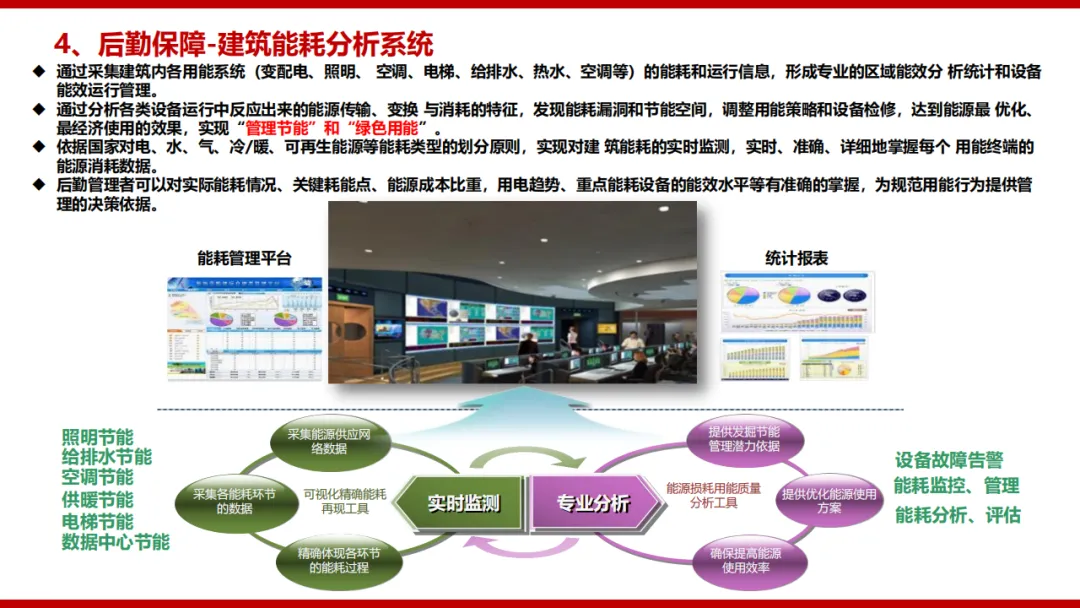

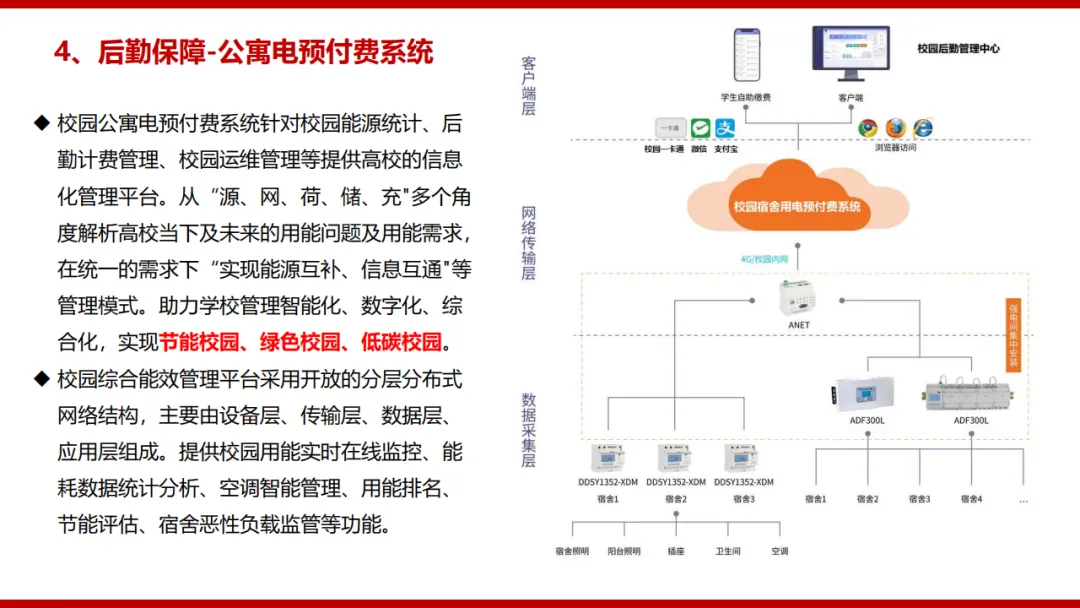

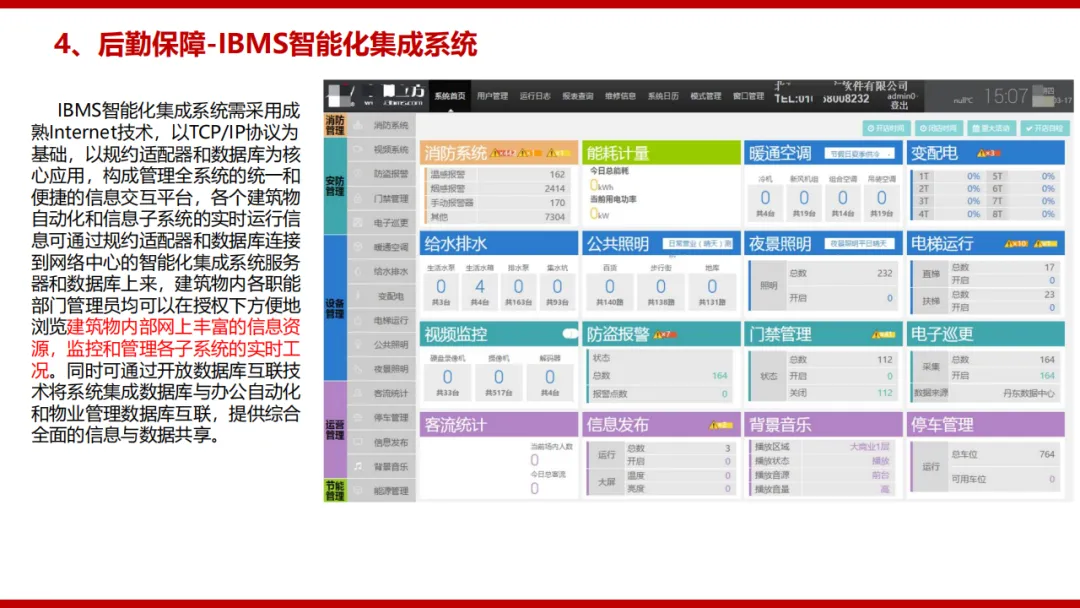

建筑设备监控用DDC两层网络，管给排水、送排风、空调新风、照明、电梯、冷热源。电计量智能电表远传，分栋分部门定额；变电所监测变压器高低压柜和环境视频；公寓电预付费，免费电+校园卡充值+恶性负载拦截；空调末端集控覆盖分体/多联/新风机，策略自动调控；建筑能耗分析水电气冷热水电综合比对，找漏洞做管理节能。IBMS用TCP/IP+规约适配器把各子系统聚到统一库，和物业OA互通。

六、行政办公与文体

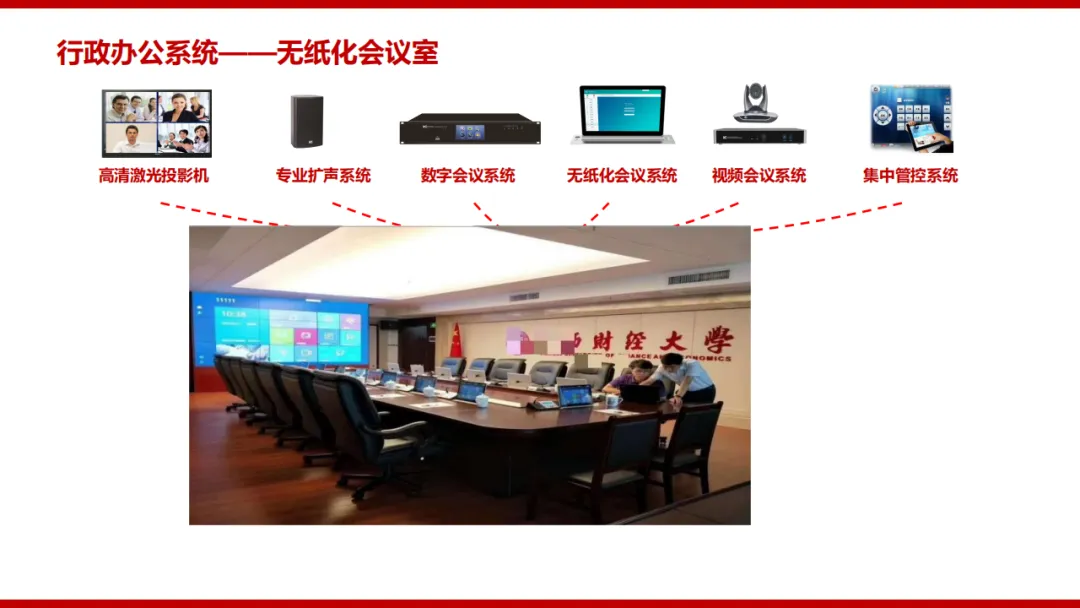

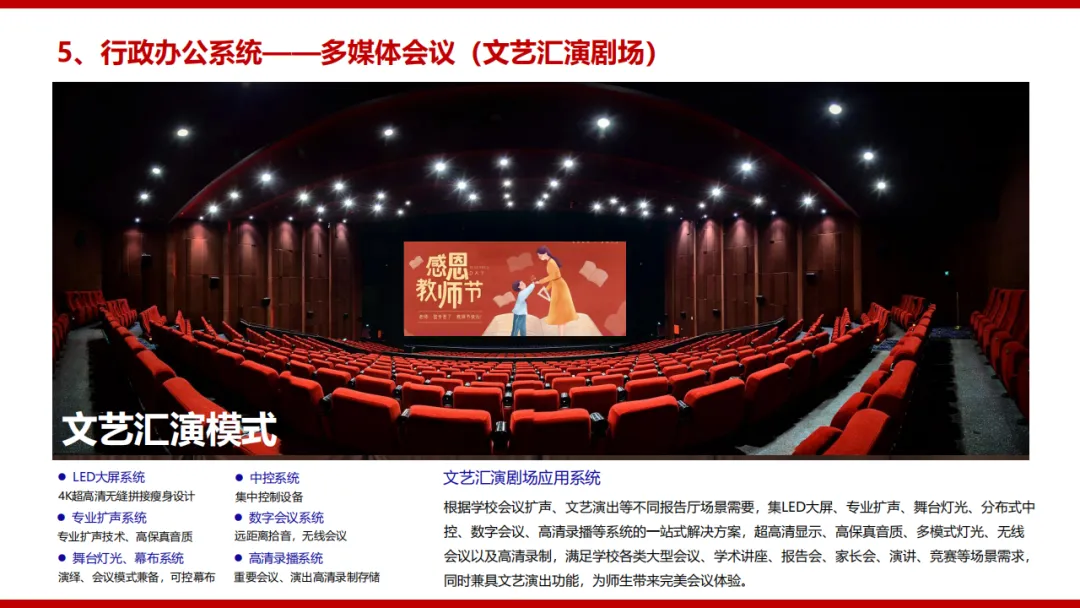

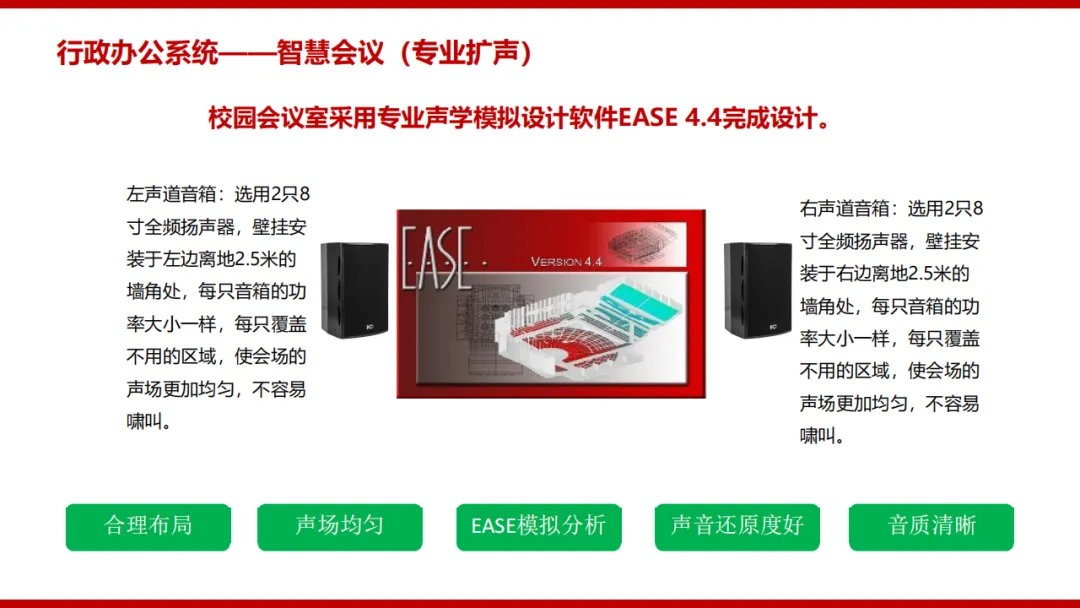

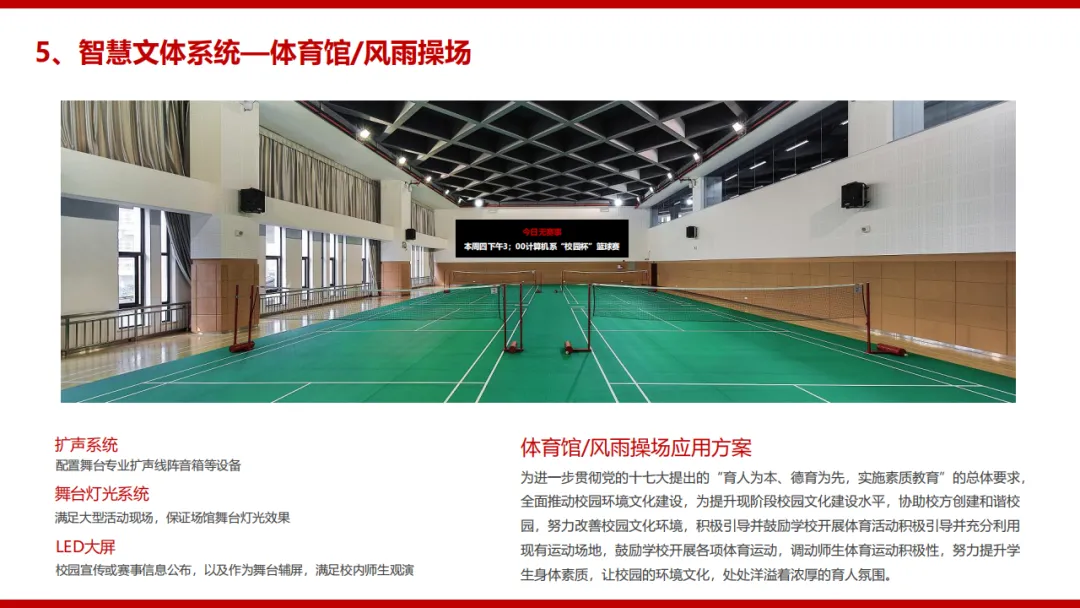

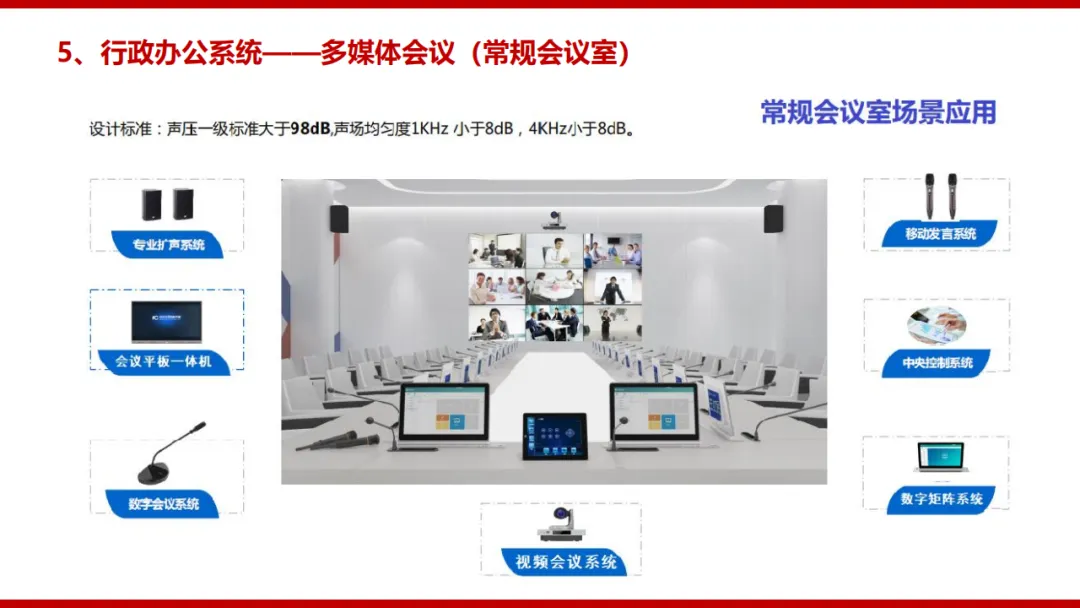

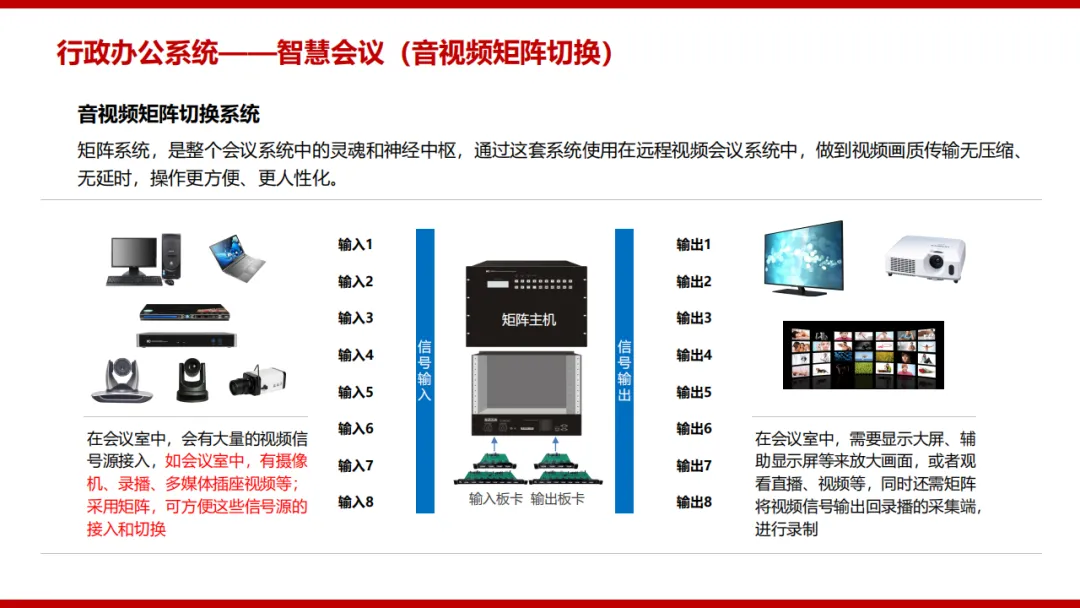

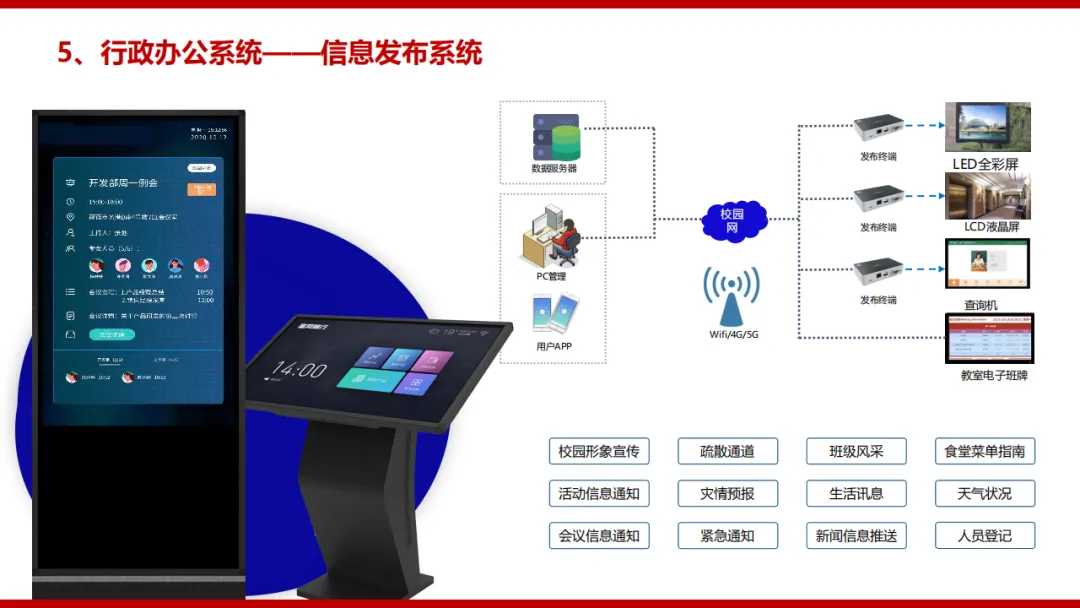

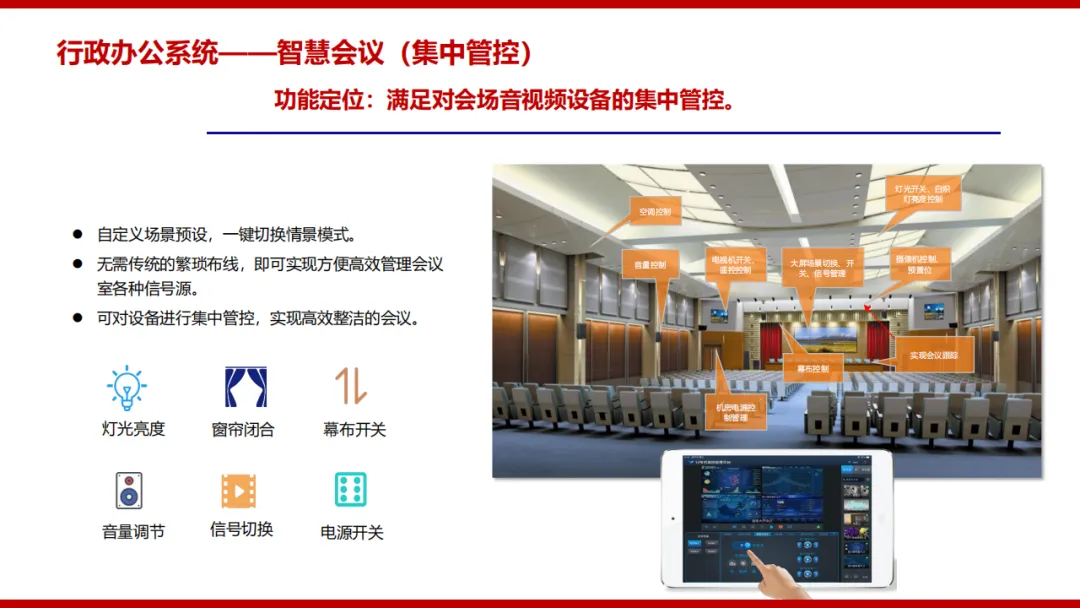

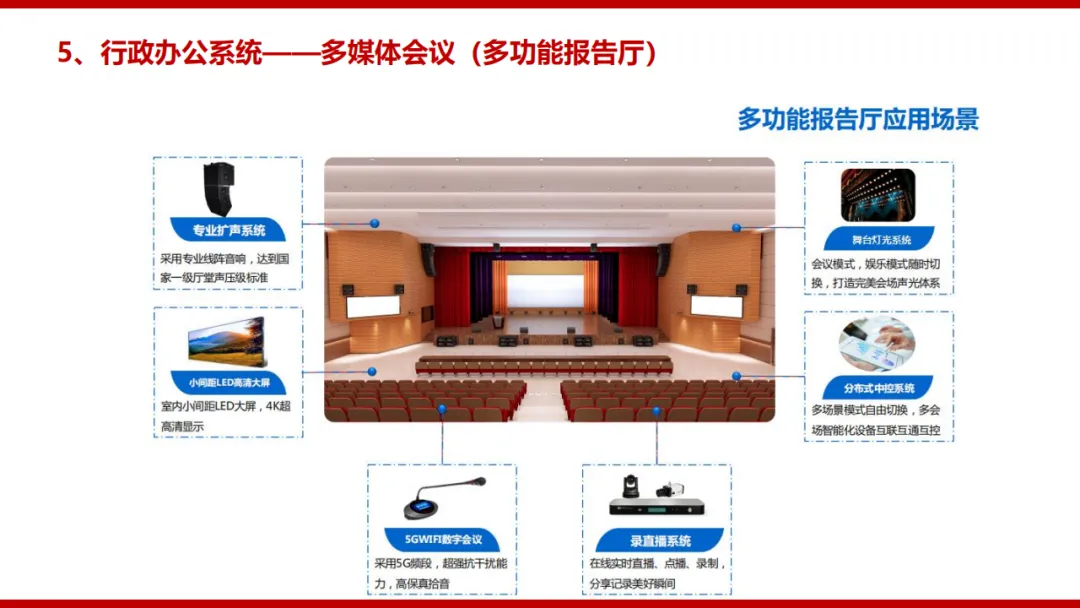

剧场/报告厅一站式：LED无缝大屏、线阵专业扩声、舞台灯光幕布、分布式中控、数字会议、高清录播。常规会议室按声压>98dB做EASE声场模拟，8寸全频壁挂左右对称；矩阵无压缩切换；无纸化会议+远程视频会议双机热备、声源定位、4K画质。信息发布系统走门厅和公共区。体育馆扩声+舞台灯+LED主辅屏，兼顾赛事和演出。
